Behe-tentsioko potentzia banaketa switchear

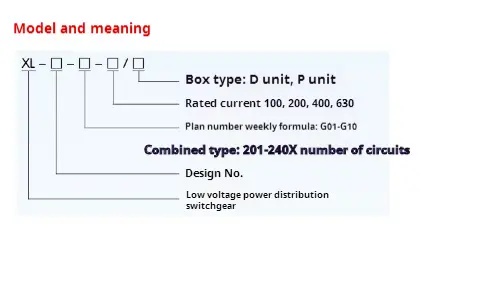

● Esanahia eredua

● Baldintzak erabiliz

◆ XL-21 motako tentsio baxuko potentzia banatzeko etengailua 2000m baino gutxiagoko altueran instalatu beharko litzateke.

◆ Ingurunearen tenperatura eta giro-airearen tenperatura ez dira + 40 ℃ baino handiagoak, baina batez besteko tenperatura ez da + 35 ℃ baino handiagoa eta giro-airearen tenperatura ez da -100 baino txikiagoa da 24 orduko epean.

◆ Ez da gehiegizko hautsa, azido, gatza, gasa korrosiboa eta leherkorra airean egon behar. Tenperatura erlatiboak ez du% 50 gaindituko + 40 ℃ tenperatura altuenean, eta tenperatura erlatibo handiagoa onartzen da tenperatura baxuenean, esaterako,% 90 azpitik + 20 ℃. Kondentsazio orokorra tenperatura aldaketaren ondorioz gerta daitekeela kontuan hartu behar da.

◆ Erabiltzaileek baldintza bereziak dituztenean, fabrikatzailearekin negozia dezakete.

● Diseinuaren ezaugarriak

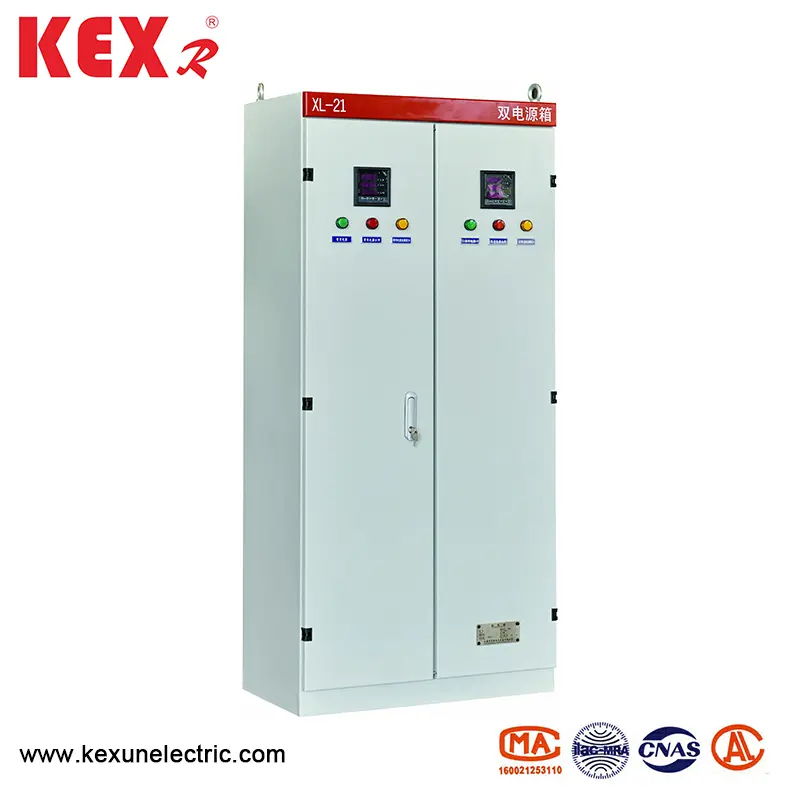

◆ XL-21 motako tentsio baxuko potentziaren banaketa etengailua zoru muntatuta dago eta zuzenean instalatu daiteke transformadorearen azpian. Aldatu gabeko organoa kalitate handiko altzairuzko plakaz osatuta dago soldatutako edo muntatuta, eta labanaren etengailuaren kudeaketa eskuineko zutabean instalatuta dago, kommutadorearen aurrean, hornidura aldatzeko erabil daitekeena. Voltmetro bat instalatzen da potentzia banaketa koadroaren aurrean. Autobusaren tentsioa adierazten du. Potentzia banaketa koadroaren aurrean ate bat dago. Atea ireki ondoren, potentzia banaketa-koadroko ekipamendu guztia ikusgai dago, mantentze egokia. Potentzia banaketa-koadro honek Txinak diseinatutako osagai berriak hartzen ditu, egitura trinkoaren ezaugarriak, mantentze erosoa eta zirkuitu eskemen konbinazio malgua ditu. Potentzia banatzeko laukia zirkuitu laburren babesarekin hornituta dago, zirkuitu laburreko babes gisa, eta eragiketa botoia ate aurrean instalatu daiteke.

◆ Eragiketa modua: Eskuliburua.

◆ Instalazio modua: instalazio bertikala

◆ Kableatzeko modua: kableatu finkoa

● XL-21 motako tentsio baxuko potentzia-banaketa-aldagaia

● XL-21 motako tentsio baxuko potentzia-aldagaia instalatzea eta erabiltzea

◆ Potentzia banatzeko laukia ikuskapena gainditu ondoren bakarrik garraiatu eta garraiatu daiteke. Produktua helmugara iristen denean, lehenik eta behin laukia amaitu den egiaztatu. Potentzia banatzeko laukia berehala instalatzen ez bada, gorde produktua leku lehor eta garbi batean.

◆ Potentzia banatzeko laukia instalazioen marrazkiaren arabera instalatu daiteke, eta Fundazioaren kanalaren altzairua eta torlojuak erabiltzaileak emango ditu. Kablea irteerakoa bada, erabiltzaileak fundazioaren zirrikitua eta kable lubakia lurperatuko ditu beheko itsatsiko boltatik kanpo.

◆ Potentzia banatzeko laukia instalatu edo berregokitzen da ondoren, zenbait elementu ikuskatu eta probatu behar dira martxan jarri aurretik.

(1) Egiaztatu barne ekipamendu elektrikoak eta kableatuak diagrama eskematikoarekin bat datozen ala ez.

(2) Egiaztatu eta funtzionatu etengailua hainbat aldiz malgua eta normala den ikusteko.

(3) Egiaztatu eta probatu metro eta errele guztiak zehatzak diren ala ez.

● Argibideak eskatzea

Kexunek emandako dokumentuak eta osagarriak hornitzerakoan.

▶ Entrega zerrenda.

▶ Produktuen ziurtagiria.

▶ Fabrikako ikuskapen txostena.

▶ Produktuaren deskribapena

▶ Sistema lehen diagrama, kontrol eskemaren diagrama eta bigarren mailako kable bidezko diagrama.

▶ Kabinetearen atearen teklak, ustiapen-heldulekuak eta kontratuan zehaztutako ordezko piezak.

▶ Osagai nagusiak erabiltzeko argibideak
