Tentsio baxuko banaketa switchgear

● GGD motako AC motako tentsio baxuko banaketa etengailuaren baldintzak erabiltzea

▶ Inguruko airearen tenperatura ez da + 40 ℃ baino txikiagoa edo -5 ℃ baino txikiagoa izango da, eta 24 orduko batez besteko tenperatura ez da + 35 ℃ baino handiagoa izango

▶ Barneko instalazio eta erabileraren altueraren altitudea ez da 2000m gaindituko ;;

▶ Inguruko airearen hezetasun erlatiboak ez du% 50 gainditu behar + 40 ℃ tenperatura altuenean, eta tenperatura erlatibo handiagoa tenperatura baxuagoan baimendu behar da (adibidez,% 90 + 20 ℃), eta noizean behin tenperatura aldaketengatik gertatzen dela;

▶ Ekipamendua instalatuta dagoenean, plano bertikalarekin joerak ez du 5 gaindituko:

▶ Ekipamendua bibrazio eta inpaktu bortitzik ez dagoen leku batean instalatuko da, eta ez da nahikoa osagai elektrikoak kororatzeko;

Oharra: erabiltzaileek baldintza bereziak dituztenean, fabrikatzailearekin negozia dezakete.

● Oinarrizko parametro elektrikoak

● Diseinu funtzioa

▶ GGD motako armairua AC Tentsio baxuko banaketa-aldagailua armairu orokorra da. Markoaren piezak eta laguntza bereziak izendatutako altzairuzko fabrikatzaileak hornitzen ditu armairuaren zehaztasuna eta kalitatea bermatzeko. Armairu unibertsalaren osagaiak printzipio modularraren arabera diseinatu dira, eta 20 zulo daude. Koefiziente unibertsala altua da, fabrika aurrez aurre egiteak sor dezakeen produkzioaren konturazioa, eta horrek fabrikazio zikloa laburtzen du, baina lanaren eraginkortasuna hobetzen du.

▶ GGD motako diseinuak AC motako tentsio baxuko banaketaren aldagaitik. Armairuaren funtzionamenduan bero xahutzea da. Kabinetearen goiko eta beheko muturretan hozteko zirrikitu ugari daude. Armairu elektrikoek beroa sortzen dutenean, aire beroa igotzen denean eta goiko zirrikituaren bidez deskargatzen da, eta aire hotza etengabe armairuan kokatzen da beheko zirrikituaren bidez, itxitako armairuak behealdetik goitik behera hozteko helburua lortzeko.

▶ Produktuen modelizazio modernoaren diseinurako eskakizunen arabera, GGD mota baxuko tentsio baxuko banaketa-aldagailuen eskakizunen arabera, urrezko ataleko erlazioaren metodoa hartu du armairuaren forma eta zati bakoitzaren zatiketa tamaina diseinatzeko, eta horrek armairu osoa ederra eta eskuzabala egiten du.

▶ Armairuaren atea markoarekin lotuta dago, instalazio eta desmuntatzeko erosoa da. Gomazko traje koskorra atearen ertzean txertatuta dago. Atea itxita dagoenean, atearen eta markoaren arteko banda nolabaiteko konpresio kolpea du, atea zuzenean talka egin eta atearen babes maila hobetzea eragotzi dezakeena.

▶ Osagai elektrikoekin hornitutako tresna-atea kobrezko haria bigunen kate ugarirekin lotuta dago eta armairuko instalazio zatiak markoarekin lotzen dira torloju korapilatsuak, beraz, armairu osoa lurzoru babes sistema osoa da.

▶ Kabinetearen goiko armarria poliesterrezko laranja labean egiteko pintura da, atxikimendu sendoa eta ehundura ona ditu. Kabinete osoa tonu azpi-argian dago, eta horrek efektu liluragarria ekiditen du eta ingurune bisual erosoa sortzen du langileentzat.

▶ Kabinetearen goiko estalkia beharrezkoa denean kendu daiteke, hau da, komenigarria da autobus nagusia gunean muntatzeko eta doitzeko. Kabinetearen goiko lau ertzak altxatzeko eta bidaltzeko eraztunekin hornituta daude.

▶ Kabinetearen babes maila IP30 da, eta erabiltzaileek IP20 eta IP40 artean ere aukeratu ditzakete erabilera ingurunearen eskakizunen arabera.

● Instalazioa eta erabilera

Produktua jasotzera iritsi ondoren, lehenik eta behin egiaztatu beharko litzateke ontziak bere horretan dauden ala ez, eta jakinarazitako sailei jakinarazitako arazoak aurkitzen diren garaiko arrazoiak aurkitzeko. Berehala instalatzen ez diren produktuak egiteko, leku egokietan jarri behar dira erabilera normalen baldintza arrunten arabera.

◆ Produktuen instalazioa

Produktuak instalatzea instalazio eskematikoaren diagramaren arabera egingo da (ikus erantsitako irudia) eta altzairuaren oinarrizko kanalaren eta torlojuak erabiltzaileek emango dituzte. Autobus nagusia errenkada osoan instalatuta dagoenean, gainazalaren gainazala konpondu eta berdindu egingo da, garbitu, garbitu, estalita, estalita, beste neurri batzuk hartu eta gero boltxoekin lotu.

◆ Produktuak instalatu ondoren eta funtzionamenduaren ondorengo elementuak ikuskatu eta probatu beharko dira.

▶ Egiaztatu armairuaren goiko pintura erori den ala ez eta armairua lehorra eta garbia den ala ez.

▶ Osagai elektrikoen funtzionamendu mekanismoa malgua den ala ez, eta ez da inolako eragiketa gehiegizko edo gehiegizko indarrik egon behar.

▶ Etxetresna elektriko nagusien kontaktu nagusiak eta laguntzaileak fidagarriak eta zehatzak diren ala ez.

▶ Tresna-adierazpena eta transformadorearen erlazioa eta polaritatea zuzenak diren ala ez.

▶ Busbar konexioa ona den ala ez, isolamenduak onartzen diren ala ez, muntatzeko piezak eta osagarriak modu egokian eta fidagarrietan instalatzen diren ala ez.

▶ Kontaktu laguntzaileak baldintzak betetzen dituen ala ez, metxa-muberaren oinarrizko zehaztapena zuzena den ala ez, erreleboaren ezarpen balioa diseinu baldintzak betetzen dituen ala ez, eta ekintza fidagarria eta zehatza den ala ez.

▶ Zirkuituaren kontaktuak diagrama eskematiko elektrikoaren eskakizunak betetzen dituen ala ez.

▶ Babes Zirkuituaren sistemak baldintzak betetzen dituen ala ez.

▶ Erabili 500 volt-eko MegOHMMeter bat 1 Megmmetro baino gutxiago ez den isolamenduarekiko erresistentziaren balioa neurtzeko.

◆ Erabilerarako neurriak

(1). Produktua ez da hormaren kontra instalatuta, alde batetik (aurreko aldean) funtzionatzen du eta ate bikoitzekin mantendu da. Profesional kualifikatuek bakarrik sartu edo ireki dezakete produktuen mantentze-kanalaren eta armairuko atea funtzionatzeko, ikuskatzeko eta mantentzeko.

(2). Aire-etengailuak, aldiz, kontaktu nagusia bertako erredurak egingo ditu eta karbono substantziak ekoiztuko ditu, harremanetarako erresistentzia handitzea, ohiko mantentze-lanak eta konponketa izan behar du bere funtzionamendu argibideen arabera.

◆ Produktu osoa multzoa

▶ Enbalatzeko zerrenda

▶ Produktuaren ziurtagiria

▶ Erabilerarako argibideak

▶ Fabrikako proben txostena

▶ Marrazki elektriko garrantzitsuak

▶ Kabinetearen atearen teklak, ustiapen-heldulekuak eta kontratuan zehaztutako ordezko piezak.

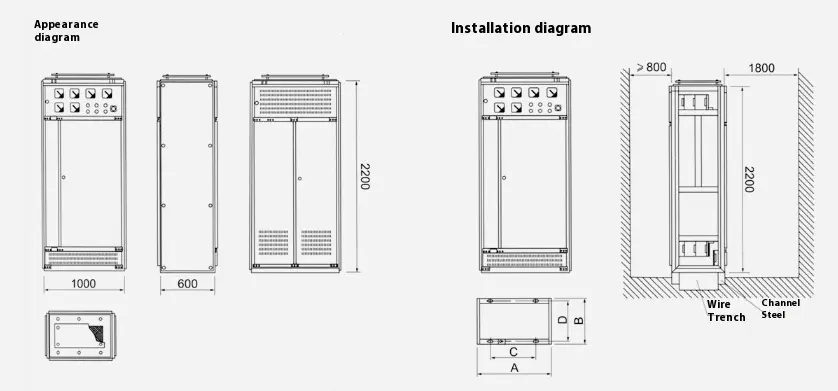

● Eskema eta instalazio eskemaren eskema
