LV switchgear

● Baldintzak erabiltzea

◆ GCK LV aldagaien altitudea 2000 m baino gutxiago

◆ Ingurune-airearen tenperatura ez da + 40 ℃ baino handiagoa, eta 24 orduko batez besteko tenperatura ez da + 35 ℃ baino handiagoa, eta giro-airearen tenperatura ez da 50 ℃ baino txikiagoa

◆ Baldintza atmosferikoak: airea garbia da, eta hezetasun erlatiboa ez da% 50 baino gehiago tenperatura + 40 ℃ bada, eta hezetasun erlatiboa onartzen da tenperatura baxua denean, tenperatura + 20 ℃ denean% 90ean

◆ GCK LV aldagaiak suteak, leherketa lehorra, kutsadura larria, korrosio kimikoa eta bibrazio bortitza libre dauden lekuetan instalatuko da

◆ Hegazkin bertikalarekin joerak ez du 5 gaindituko; Produktu hau egokia da honako tenperaturak garraiatzeko eta biltegiratzeko: -25 ℃ ~ + 55 ℃, eta ez da denbora gutxian + 70 ℃ gaindituko (24h baino gehiago ez); Aurreko erabilera baldintzak ezin badira ezagutu, erabiltzaileak fabrikatzailearekin igoko du kontsultatu eta konpontzen denean.

● GCK LV aldagaien parametro tekniko nagusiak

● Arkitekturako ezaugarria

Tiraderaren funtzio unitatea eta atea etengailu nagusiaren funtzionamendu mekanismoaren mekanismo mekanikoki lotzen dira. Etengailu nagusia itxiera posizioan dagoenean, atea ezin da ireki, eta funtzionamendu mekanismoa giltzarrapo gehigarri batekin itxi edo irekitzeko posizioan blokeatu daiteke. Unitate funtzionalen konpartimentuak metalezko plakak bereizten dira eta tiraderak trangaitzapen ona dute, eta lan posizioa, proba posizioa eta bereizketa posizioa dituzte. Tiradera posizio jakin batera bultzatzen denean, tiradera automatikoki kokatuko da. Une honetan, tiraderaren ezkerreko tiradera tiradera posizionamendua askatzeko eta hurrengo posizioan sartu daiteke. Tiradera armairutik ateratzen denean, erortzea saihesteko funtzioa ere badu.

▶ Erregimen eta neurgailuak bezalako eskema finkoekin batera, hala nola, kapazitate-kalte-ordainak eta neurgailua, tiraderaren armairuaren karpeta horizontal berdina da. Horrela, tiradera motako armairua eta armairu finkoa alboan erabil daitezkeela ziurtatuz.

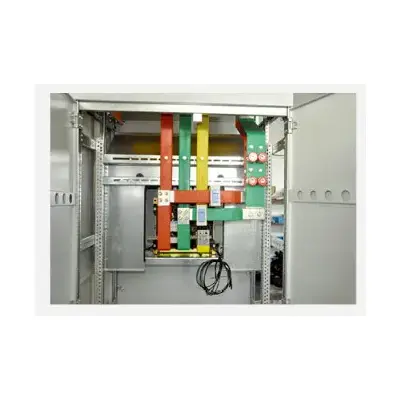

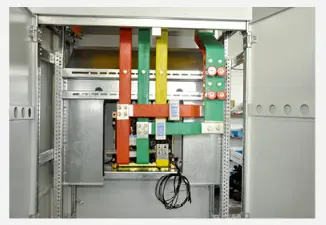

▶ Busbar sistema: Busbar-en busbar bost alanbre sistema onartzen da, Busbar Bakarra Busbar horizontalen korrontea 1250A azpitik dagoenean erabiltzen da eta Busbar bikoitza erabiltzen da Busbar horizontalen korrontea 1250A baino gehiago denean. Armairuen arteko busbar horizontala blokeak konektatuz gainjarrita dago eta Busbar bertikala polikarbonatozko ingeniaritzako plastikozko maskorrak itxita dago. Barne-baffle arku difusioa mugatzeko erabiltzen da. Busbar neutroa armairuaren goiko aldean kokatuta dago, eta Busbar babesgarria (PE) armairuaren behealdean dago eta armairuaren bafflearekin lotuta dago.

▶ Maskorraren babes maila murrizteko baldintza azpian, etengailuaren armairuaren behealdea eta goiko aldea aireztapen leiho naturalekin hornitzen dira.

▶ Kabinete-maskorra babesteko kalifikazioa IP40 da.

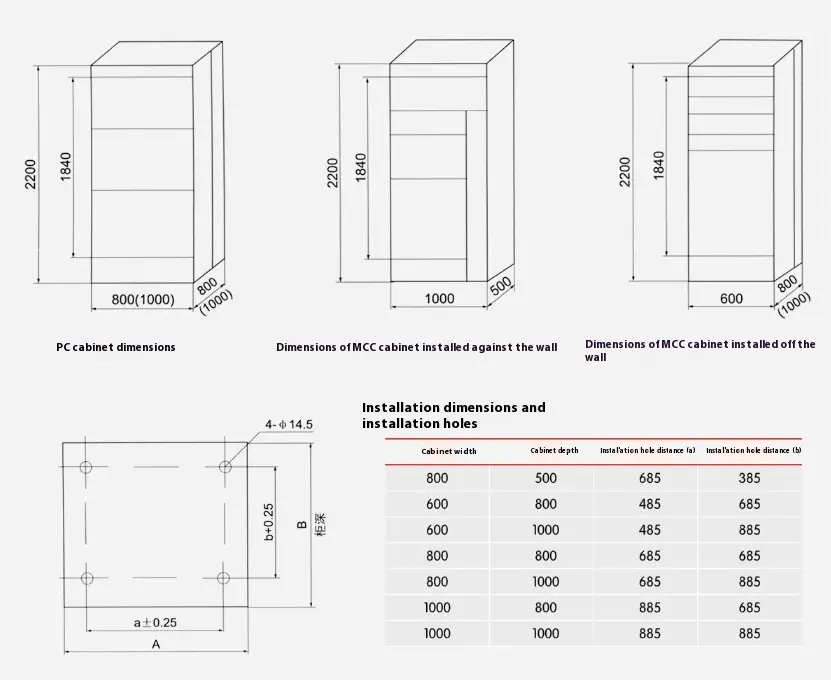

● LV switchgear dimentsio orokorrak, instalazio neurriak

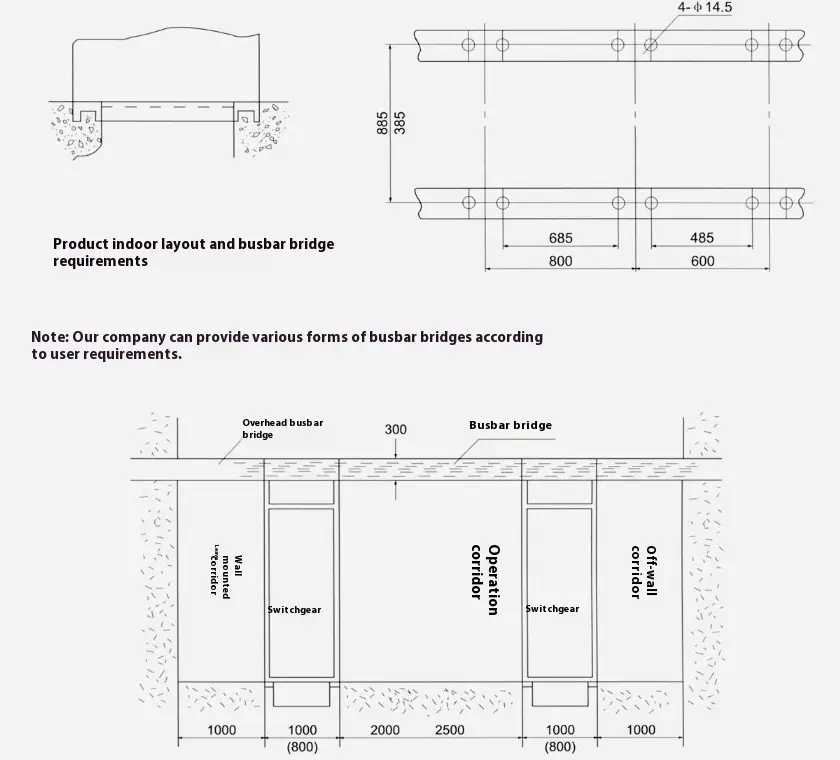

● GCK motako LV Switch Instalazio Fundazioaren diagrama eskematikoa
