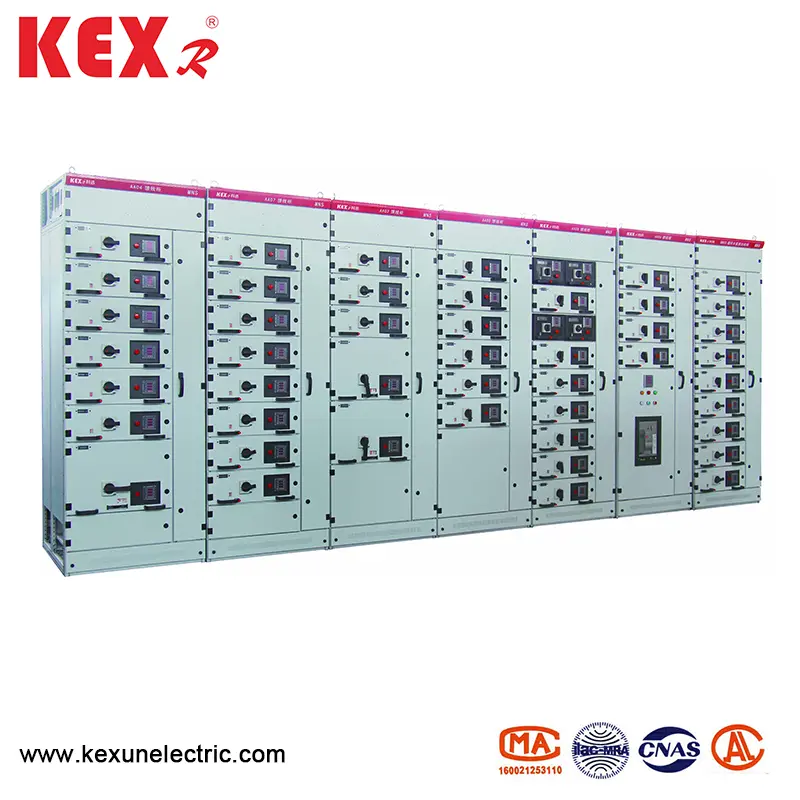

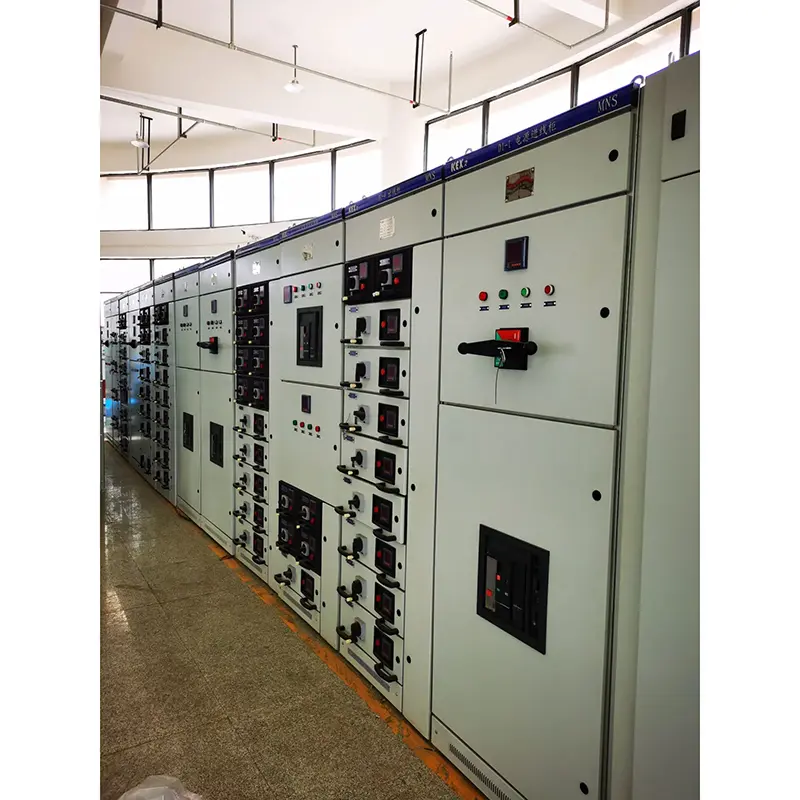

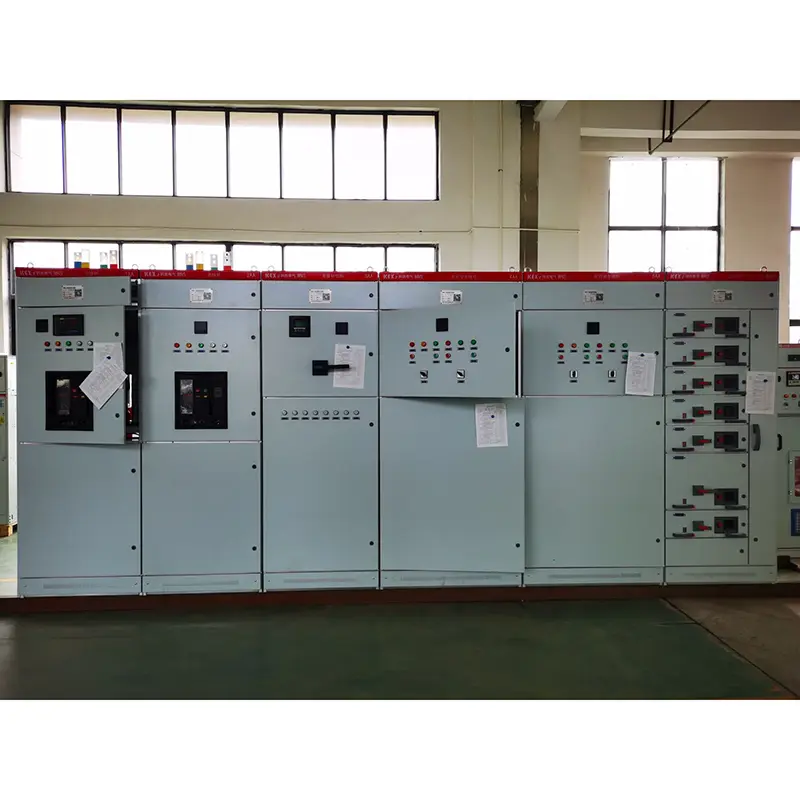

Tentsio baxuko potentzia banaketa-armairua

● Arauak

MNS motako tentsio baxuko potentziaren banaketa-armairua GB7251.1 tentsio baxuko etengailuen eta JB / T9961 estandar nazionaletara egokitzen da eta Tentsio baxuko tentsio baxuko aldagaia eta IEC439-1.VDE060 Zatia bezalako nazioarteko estandar profesionalak.

● Mns motako tentsio baxuko potentzia banatzeko armairua baldintzak erabiliz

▶ Giro tenperatura: -5 ~ 40 ℃, 24 orduko batez bestekoa 35 ℃

▶ Baldintza atmosferikoak: airea garbia da, eta hezetasun erlatiboa ez da% 50 gainditu behar + 40 ℃-ko tenperatura altuenean. Tenperatura baxuagoetan, hezetasun erlatibo handiagoa onartzen da, adibidez,% 90 + 20 ℃, baina tenperatura aldaketak kontuan hartu behar dira eta kondentsazioa noizean behin gerta daiteke.

▶ Altitudea: 1000 m baino gutxiago, MNS motako tentsio baxuko potentziaren banaketa-armairua egokia da: -25 ℃ eta 55 ℃, eta 70 ℃ -ra iritsi daiteke 24 orduz. Muturreko tenperatura horien azpian, gailua ez da kaltetu behar, eta normalean funtzionatu beharko luke.

▶ Aurreko baldintzak bete ezin badira, erabiltzailearen eta kexunen arteko kontsultaren bidez kokatuko da.

▶ Gailu hau offshore petrolio zulaketa eta ekoizpen plataformetan eta zentral nuklearretan erabiltzen denean, hitzarmen teknikoa bereizita sinatu da.

● MNS motako oinarrizko parametro teknikoak Tentsio baxuko potentzia banatzeko armairua

◆ Errendimendu elektrikoa

◆ IP titulua

IEC529 eta DIN40050 arauak bete. IP30-k φ2.5mm baino handiagoa da. IP40-k solidoak babesten ditu φ 41,0 mm baino handiagoak, eta IP54-ek hautsa eta zipriztinduta babesten du edozein norabidetan (mesedez, kontsultatu fabrikatzailearekin IP54 babes maila eskatzean).

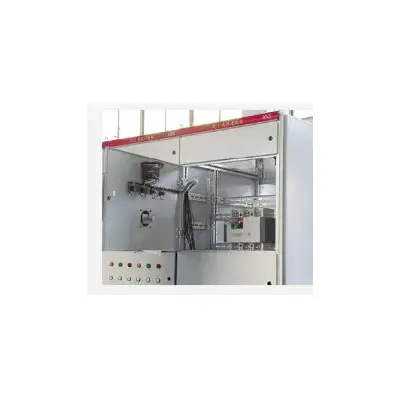

◆ Kabinetearen egitura

Tentsio baxuko potentzia banaketa-armairuen oinarrizko egitura C formako profilez osatuta dago. C atala altzairuzko plaka e = 25 mm-rekin eratzen da moduluaren muntatzeko zulo gisa. Armairu eta barruko partizio guztiak galbanizatuak eta araztuak dira. Atearen panelak inguruan, alboetako panelak tentsio handiko isurketa elektrostatikoak dira. Ikusi beheko irudia armairuaren oinarrizko egiturarako.

◆ Aldatu armairu mota

1.. Potentzia banaketa zentroen arteko distantzia (PC1: Emax, MT, 3wn, Ah, Me serieko zirkuituak erabil daitezke.

2. Motor Kontrol Zentroaren Armairua (MCC): tiradera handiak eta txikiak biltzen ditu eta begizta bakoitzaren etengailu nagusiak plastikozko kasu plastikozko zirkuitua edo karga birakaria eten egiten ditu metxa. Potentzia faktore automatikoa kalte-ordaina (eskuzko, automatikoki eta urruneko potentzia-faktoreen kalte-ordaina duten gailuekin)

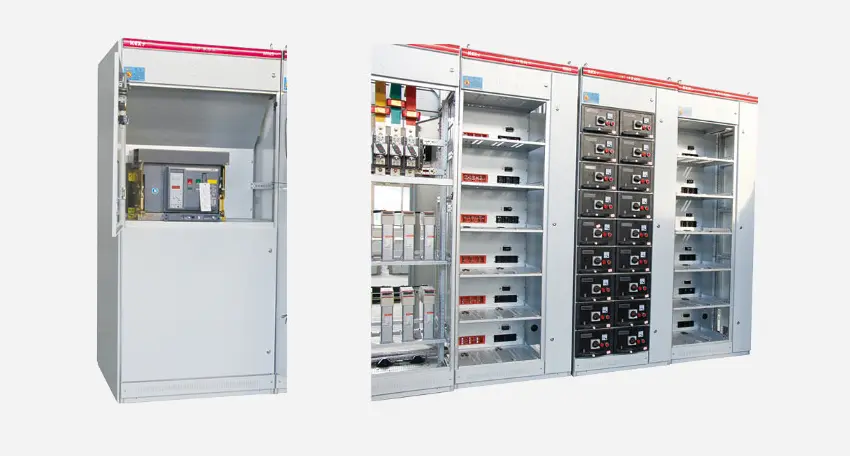

◆ Power Banaketa Zentroa (PC) armairua

◆ B motor kontrol zentroa (MCC)

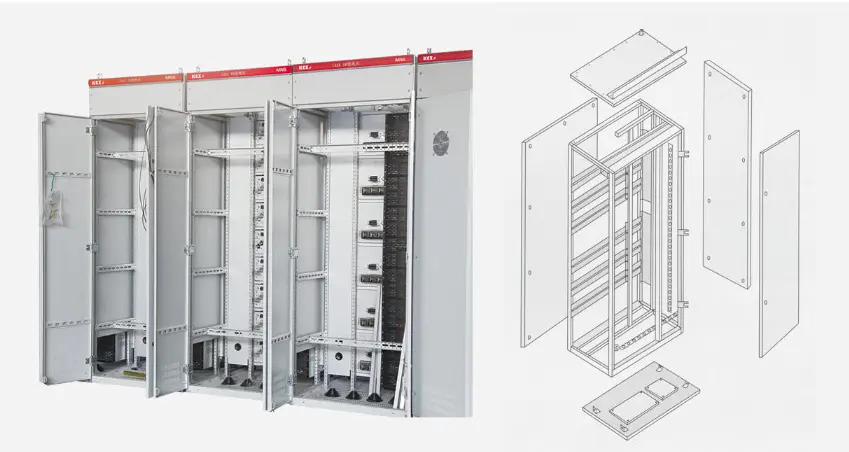

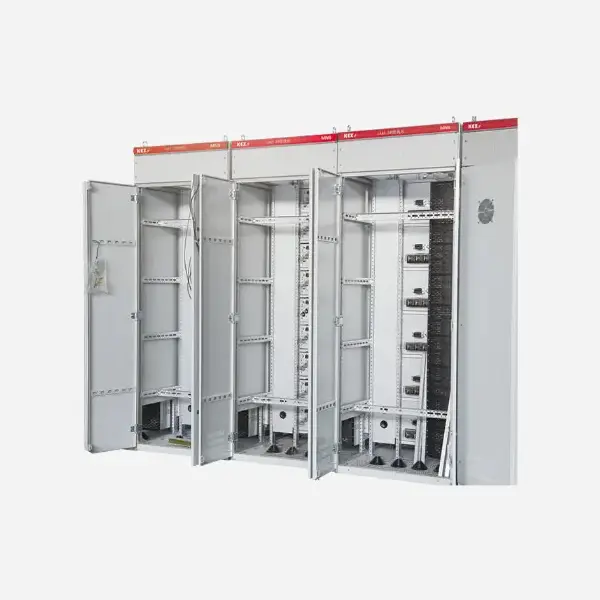

◆ C-itxurako profilez osatutako armairuaren egitura

◆ MNS motako diagrama eskematikoa Behe ​​Tentsio baxuko potentzia banatzeko armairua

● Armairuaren partizioaren diseinua

◆ Potentzia banatzeko zentroa (PC)

(1) PC armairua hiru konpartimendutan banatuta dago; Autobus konpartimentu horizontala: armairuaren atzeko aldean; Unitate funtzionalaren konpartimentua: armairuaren goiko aldean edo armairuaren ezkerreko aldean;

(2) Segmentazio neurriak: autobus konpartimentu horizontala eta unitate funtzionalaren konpartsa altzairuzko plakak bereizten dira. Kontrol begiztaren konpartimentua unitate funtzionalaren konpartsatik bereizten da polifenileno polifenileno estalduraren bidez.

(3) Kabinetetan instalatutako markoaren zirkuitua eskuz funtziona daiteke zutik dagoen estatu itxian. Behatu zirkuituaren etengailua irekitzea eta ixteko egoera eta epaitu zirkuituaren etengailua proba posizioan dagoen edo lan-posizioan operazio mekanismoaren eta atearen arteko posizio-harremanaren arabera.

(4) Bereizketa egitura zirkuitu nagusiaren eta zirkuitu laguntzailearen artean diseinatuta dago. Metroak, seinale argiak eta botoiak osatutako unitate elektriko laguntzaileak plastikozko taulan instalatuta daude eta poliuretanozko aparra plastikozko plastikozko azala taularen atzean dagoen zirkuitu nagusitik bereizten da.

◆ Irteera motor kontrol zentroa eta egungo potentzia banaketa zentro txikia (MCC)

MCC tiradera motako armairua hiru konpartimendutan banatuta dago, hots, armairuaren atzean dagoen autobusaren konpartimentu horizontala, armairuaren aurrealdean ezkerreko unitate funtzionalaren konpartsa eta kabinetearen aurrealdean. Autobus konpartimentu horizontala eta unitate funtzionalaren konpartsak sugar-retardanteko plastikoekin egindako ohol funtzionalen bidez bereizten dira eta kable konpartimendua autobus konpartimentu horizontaletik eta unitate funtzionalaren konpartsatik bereizita dago altzairuzko plakaren bidez. MCCI Motor Kontrol Zentroa) Tiraderak bost mota hauetan banatzen dira: 8e / 4: Altuera 200 × zabalera 150 × sakonera 400 mm. 8E / 2: Altuera 200 × 300x zabalera 400 mm. 8E: Altuera 200 × zabalera 600 × sakonera 400 mm. 16e: 400 × zabalera 600 × sakonera 400 mm. 24E: 600 × zabalera 600 × sakonera 400 mm.

◆ Atzeko irteera etengailuaren egitura

Switch armairuaren moldaketa zabalera murrizteko, aldagaien armairuaren autobus nagusia horizontalki instalatuta dago etengailuaren armairuaren goiko aldean, eta armairuaren atzeko erdia kable gela bat da, sarrerako eta irteerako kableak lotuta daudenak. Switch armairuaren aurrealdea gailuen gela da, eta bertan switchGear-en unitate funtzionalak instalatzen dira. Sistema honetan, aldagaien kabinetearen alboko kable gela atzeko armairura mugitzen da, eta horrek asko murrizten du aldagaien armairuaren antolaketa zabalera, azpiestazioaren espazioaren diseinuraren baldintzak betetzeko.

Elikaduraren armairua 600mm zabal eta 1000 / 1200mm sakona da, goiko autobus gela independente batekin goialdean, gailuen gelatik isolatuta dagoena. Aurrealdeko gailuaren ganberaren instalazioaren altuera 72e (e = 25mm) da, atzeko kable-ganberetatik bereizten dena funtzio anitzeko taula bidez, etengailuaren armairuaren instalazio espazioa erabilita, egitura trinkoa eta unitate malguaren konfigurazioa. Atzeko aldean dagoen kableak ate bat du, instalazio eta mantentze lanetarako egokia. Sarrerako armairuaren zabalera sarrerako unitatearen markoaren arabera zehazten da. Gomendatutako zabalera 400/600/800 / 1000mm da, eta armairuaren sakonera 1000mm da.

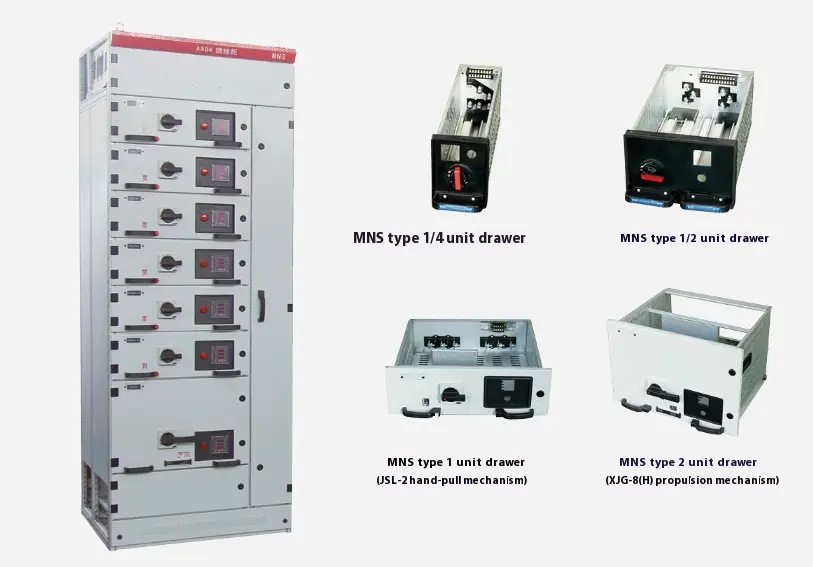

● Tiradera mota

(1) 8e / 4: 4 tiradera unitate muntatu 8e altuera espazioan.

(2) .8e / 2: 2 tiradera unitate muntatu 8e altuera espazioan.

(3) 8e: tiradera unitate bat osatu 8e altuera espazioan.

(4) 16e: muntatu tiraderaren unitate bat 16Eko altueran (400mm).

(5) 24E: tiradera unitate bat muntatu 24 urteko altueran (600mm). Bost tiradera mota bakarka muntatu daitezke kabinete batean, eta muntaketa mistoetarako ere erabil daiteke. Ikusi beheko taula muntaia bakarreko armairurako gehienezko tiraderadun gehienetarako.

◆ Tiraderak elkarren arteko lotura elektrikoa eta mekanikoa

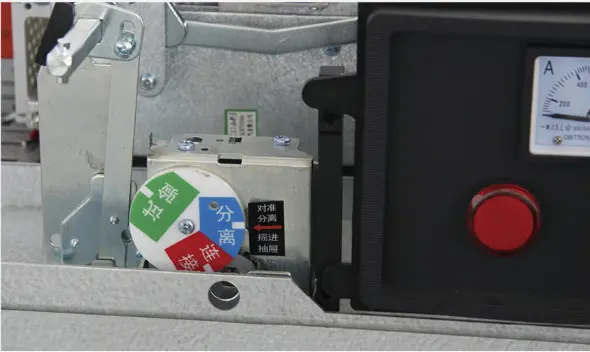

Tiraderaren unitateak lotura-posizio mekaniko fidagarria du, funtzionamendu-heldulekuak kontrolatzen duena eta itxiera, probak, marrazki eta isolamendu posizioak nabarmenak eta zehatzak ditu. Ikusi funtzionamendu mekanismoaren funtzioaren irudia. Segurtasun neurriak sendotzeko, operazio-heldulekua kokatuta egon ondoren, giltzarrapoak gehitu daitezke, eta gehienez hiru sarraila gehitu daitezke, ezkerreko irudian ikusten den bezala. Tiraderaren unitatea egon ondoren, 4. irudian zerrendatutako funtzionamendu funtzioaren eta posizioaren arabera, bestela, estruktural zatiak erraz kaltetuko ditu, beraz, arreta jarri behar denean.

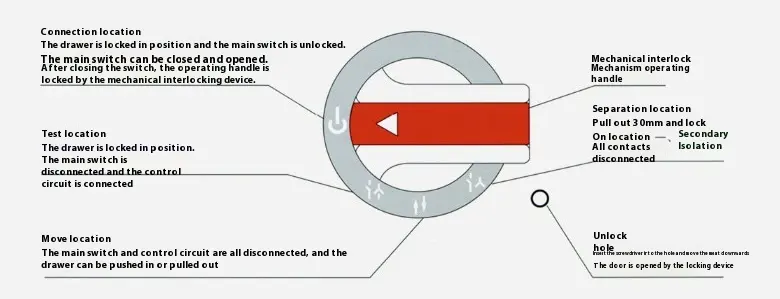

◆ 8e / 4 eta 8e / 2 Eragiketa etengailua

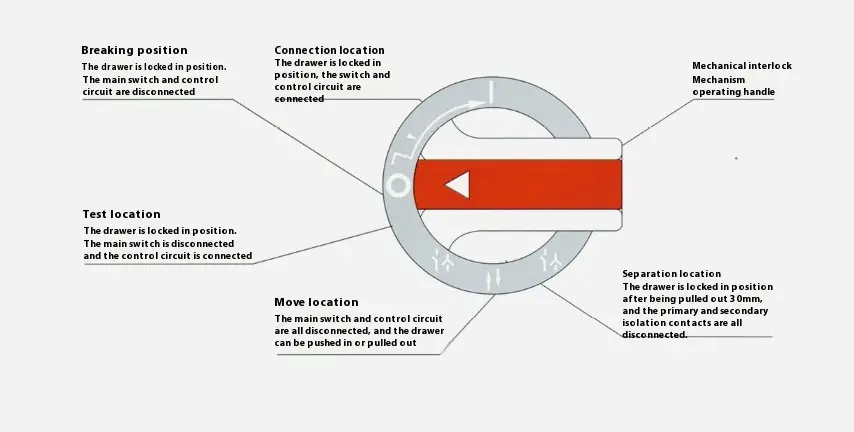

◆ 8eand 16e, 24e Aldatu etengailua

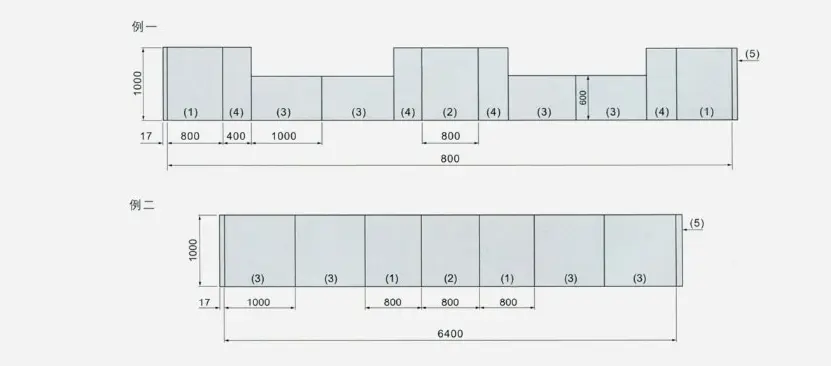

◆ Konbinazio moduaren diagrama eskematikoa

● Instalazioa, erabilera eta mantentzea

1. Gailua helmugara iristen denean, egiaztatu lehenik eta behin paketatze-laukia amaituta dagoen. Gailua berehala instalatzen ez bada, leku lehor eta garbi batean gorde beharko litzateke.

2. Gailua hormatik kanpo instalatzea gomendatzen da, edo hormaren kontra instalatu daiteke. Instalazio Fundazioaren Hegazkina laua izan behar da eta Fundazioaren Kanalaren altzairuzko akats horizontala 1/1000 da eta luzera osoa desbideratzea 3 mm da.

3. 8.8 kalifikazioa eta tentsio garbigailua erabiltzea gomendatzen da zati eroale guztiak konpontzeko boltxoen konponketarako, eta gomendatutako estutze momentua beheko taulan agertzen da:

4. Kablearen burua eta kobrezko konektore kopuru jakin bat MCC eskema osagarrien bidez hornitutako bigarren mailako zirkuituan. (Kobreen artikulazioen tratamendu hotzera egokitzeko, nukleo anitzeko hari malguak gomendatzen dira bigarren mailako kableetarako).

5. Kablea konektatu ondoren, gailuaren behealdea itxi behar da animalia txikiak armairura arakatzea eta zirkuitu laburreko istripuak ekiditeko.

6. Instalatu edo doitu ondoren, funtzionamendua egin aurretik, ondorengo ikuskapenak eta probak egin behar dira:

▶ Egiaztatu gailuan instalatutako ekipamendu elektrikoak eta kontrol kableak fabrikako marrazkien eskakizunak betetzen diren ala ez.

▶ Hainbat etengailuen eskuzko funtzionamendua malgua izango da, anormaltasunik edo trabaketarik gabe.

▶ Egiaztatu interkonexio mekanikoen mekanismoaren eta interkonektatzeko gailu elektrikoaren ekintzak zuzenak eta fidagarriak diren ala ez, sistemaren eskakizunak bete beharko lituzkeenak.

▶ Egiaztatu zirkuitu nagusiaren isolamenduarekiko erresistentzia eta kontrol zirkuituak zehaztutako baldintzak betetzen dituen ala ez.

▶ Egiaztatu gailuan instalatutako ekipamendu elektrikoak kontaktu onean dauden ala ez eta gailu elektrikoaren beraren baldintza teknikoak betetzen dituen ala ez.

▶ Egiaztatu gailuaren barruan atzerriko materia bat dagoen ala ez, hainbat pieza muntatzeko torlojuak solteak diren ala ez.

◆ Pull-out MCC-ren funtzionamendu argibideak:

(1) Tiraderaren behealdea bakarrik gida behar bezala sartzen da armairura bultza daiteke, bestela tiradera kaltetuko da edo ezin da atera.

(2) Ikus 4. irudia 8e / 4 eta 8/2 tiraderadun paneleko sinbolo eta funtzioetarako. Irudian "O" lan-posizioko gezia "I" irudian adierazten da funtzionamendu-heldulekua lehenik eta behin "O" "i" tik biratu behar dela. Itzultzean, ez da bultzatu beharrik, "i" heldulekua "o" bihurtu besterik ez da egin, eta joan ondoren, heldulekua.

(3) Ikus 5. irudia 8E-24E tiraderaren panelaren sinbolo eta funtzioetarako. Heldulekua lan-posiziora iristen denean, mekanismoak blokeo mekanikoa oharkabean askatzen du etengailu nagusian, eta etengailu nagusia itxi eta ireki daiteke. Hala ere, etengailu nagusia itxita dagoenean, elkarretaratze mekanismoaren heldulekua ezin da funtzionatu. Zeinu bat betetzen duen beheko eskuineko izkinan dagoen plastikozko estalki txiki bat dago, atearen desblokeatzeko mekanismoa da. Eragiketa prozesua honako hau da: tiradera lan-posizioan dagoenean, atea ireki nahi baduzu, lehenengo atera estaldura txikia eta, ondoren, torlojua zulora sartu eta mugitu estalkia beherantz atea irekitzeko. Ziurtatu atea ireki ondoren plastikozko estalki txikia estaltzen duzula, bestela jatorrizko babes maila suntsituko da.

● Gailuak garraiatzea eta biltegiratzea

▶ Gailua ezin da bibrazio larria jasan eta jasan.

▶ Garraioaren angelu platera gailua altxatzean erabili behar da deskonprimitu ondoren, eta altzairuzko bi hariak eta sokek sartutako angelua ≤1200 izan beharko lukete. Orga jasotzaile bat, arrabola edo belchbar erabiltzen bada, ezin da gailuaren azpian zuzenean gauzatu.

▶ Gailua lekuan instalatuta dagoenean, posizioa distantzia gutxira eraman nahi baduzu, txasiaren lau ertzetan sar zaitezke.

▶ Produktu elektrikoak eta piezak ezin dira gailuan borondatez desmuntatu.

▶ Euria bustitzea saihestu behar da, eta giro-tenperatura lagin honen xedapen garrantzitsuen arabera egon beharko litzateke.

● Produktuen osotasuna

MNS motako tentsio baxuko potentzia banaketa-armairua paketatze-zerrendarekin, produktuaren ziurtagiria, produktuaren argibideen eskuliburua eta beharrezko marrazkiak ditu, eta euskarri zerrendaren arabera emandako ateen tekla eta ordezko piezak erantsita daude.
