Tentsio baxuko erauzketa aldatzeko armairua

Tentsio baxuko erauzketa aldatzeko armairua

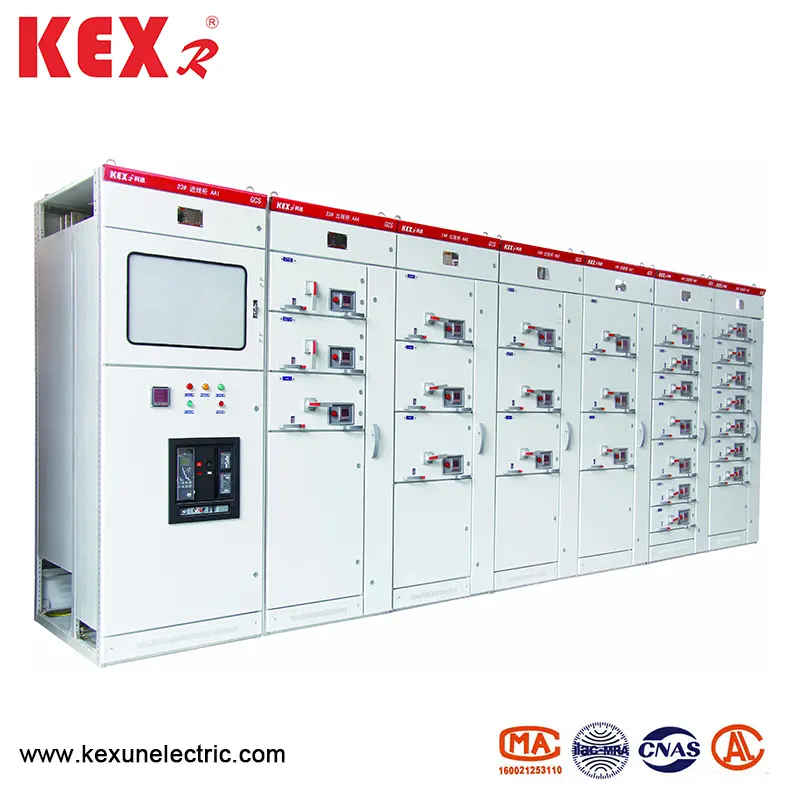

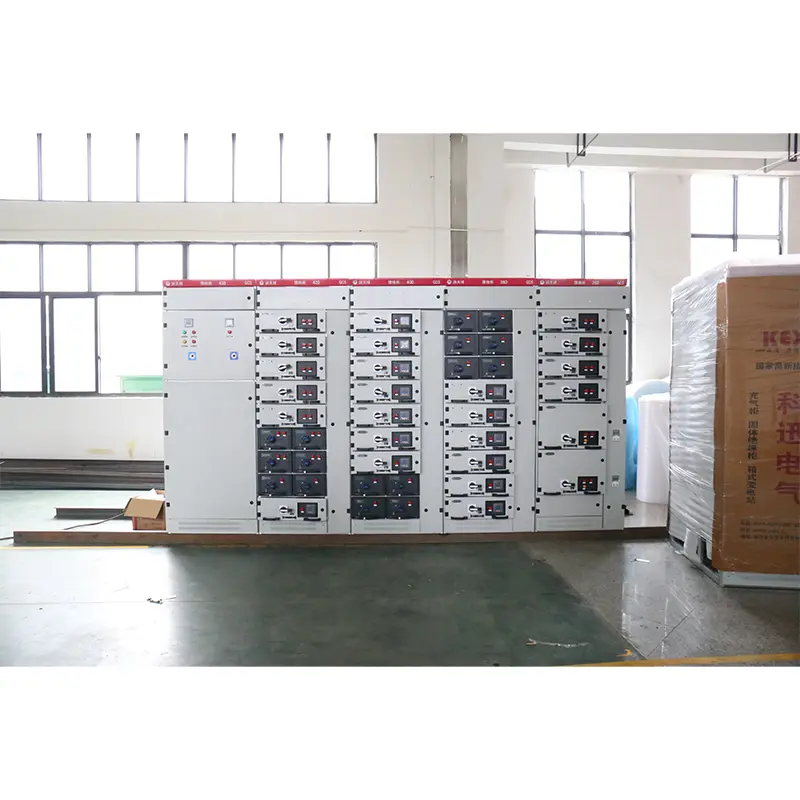

GCS motako tentsio baxuko erauzketa Txina hornitzaileak Kexun hornitzaileak sortutako tentsio baxuko banaketa ekipamendu moduko bat da, potentzia-sisteman oso erabilia. Diseinu modularraren eta marrazteko ezaugarriak ditu, eta egokia da potentzia banatzeko, motorren kontrolerako eta argiztapenetarako zentraletan, azpiestazioetan, industria eta meatze enpresetan eta beste batzuetan.
Eredua: GCS
Marka: kexr

● Performance indizea

GCS motako beheko tentsio erauzketa-armairuen diseinua honako arau hauek betetzen ditu:

▶ IEC439-1 Tentsio baxuko etengailua eta kontrol-zerbitzua

▶ GB7251 Tentsio baxuko etengailuaGear

▶ ZBK36001 Tentsio baxuko tiraketa etengailua


● Oinarrizko parametroak

Zenbaki

Gai


Datuak

1

Zirkuitu nagusiaren tentsioa (V)


AC380 (400) (660)

2

Zirkuitu osagarria tentsio kalifikatua


AC220.380 (400) DC110.220

3

Maiztasun kalifikazioa


50 (60)

4

Kalifikatu gabeko tentsioa (V)


660 (1000)

5

Korronte kalifikatua

Autobus horizontala

≤4000

Autobus bertikala

1000

6

Autobusaren (Ka / 1s) epe laburren aurkako epe laburren arabera


50,80

7

Autobusaren korrontearen gailurra da (ka / 0,1s)


105.176

8

Lan maiztasuneko test tentsioa (v / 1min)

Zirkuitu nagusia

2500


Zirkuitu osagarria

1760

9

Autobus


Hiru fase lau alanbre sistema

A.B.C.PEN

10

Hiru fase lau alanbre sistema

A.B.C.P.EN

11

IP titulua


IP30. Ip40


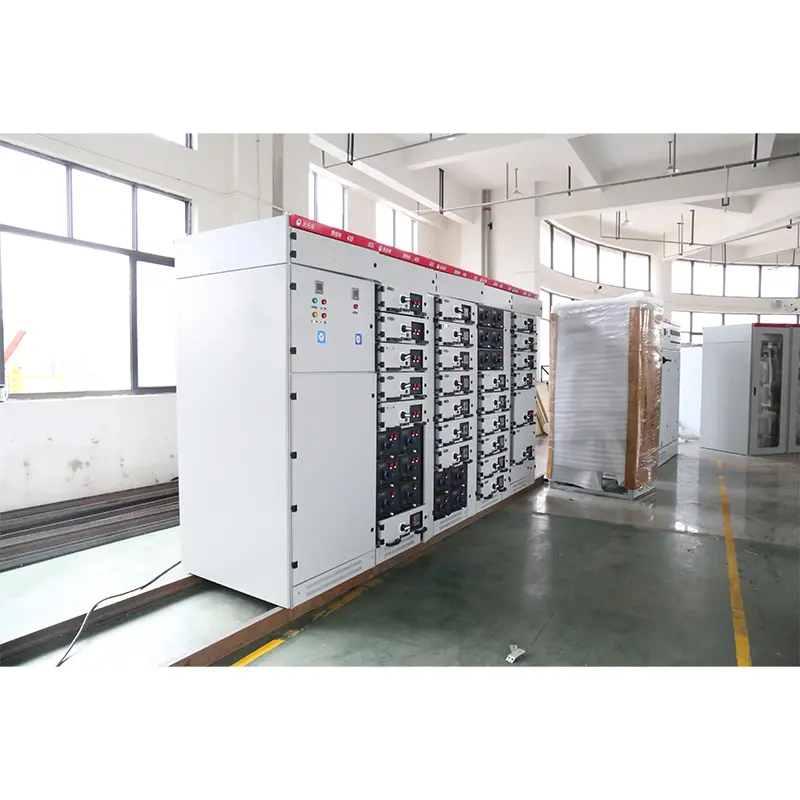

● Egitura nagusia

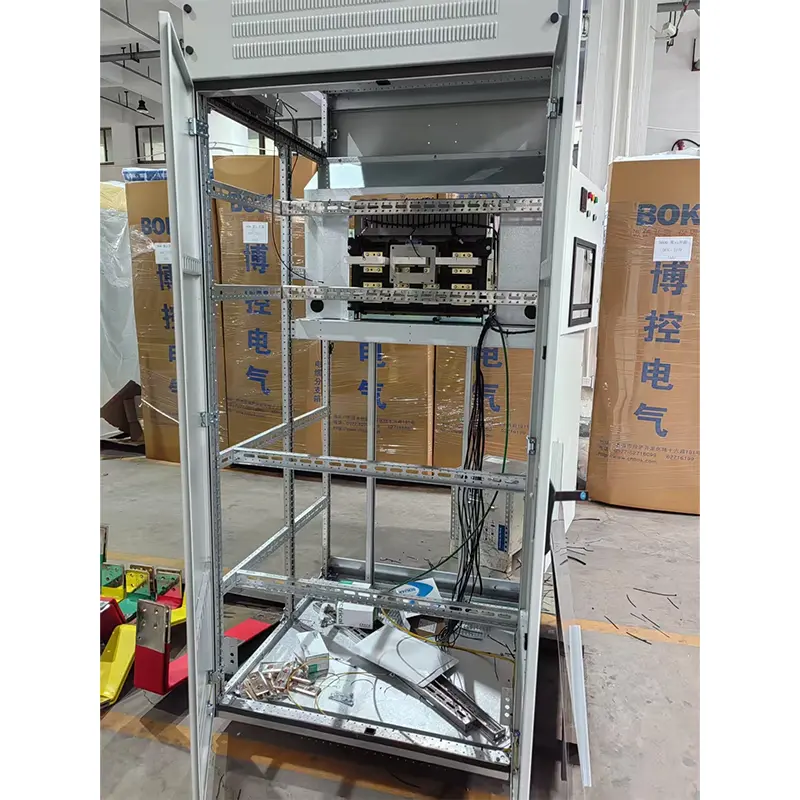

▶ GCS motako tentsio baxuko erauzketa-armairuaren marko nagusia altzairuzko atala zabaltzen du eta Altzairuaren ataleko bi aldeek 20mm eta ①9.2mm-ko moduluekin instalazio zuloak dituzte hurrenez hurren, barneko instalazioa malgua eta erosoa da.

▶ Marko nagusia bi muntai moduan diseinatuta dago, hots, guztiz muntatutako egitura eta partzialki soldatutako egitura (alboko markoa eta gurutze habe) erabiltzaileek aukeratzeko.

▶ Gailuaren gela funtzional bakoitza bata bestearengandik isolatuta dago eta bere konpartimentuak unitate funtzionaletan, autobus gelan eta kable gelan banatzen dira. Ganbera bakoitzaren funtzioak nahiko independenteak dira.

▶ Autobus nagusi horizontala horizontalki antolatuta dago armairuaren atzean, hau da, gailuaren zirkuitu nagusiak zirkuitu handiko indar handia izan dezan oinarrizko neurria.

▶ Kablearen konpartsaren diseinuak oso erosoa da kableak gora eta behera joateko.

▶ Gailuaren armairu orokorren tamaina (ikus beheko taula):


Altuera 2200

Zabal

400

600

800

100

Sakonera

800

1000

800

1000

600

800

1000

600

800

1000


● Funtzio unitatea

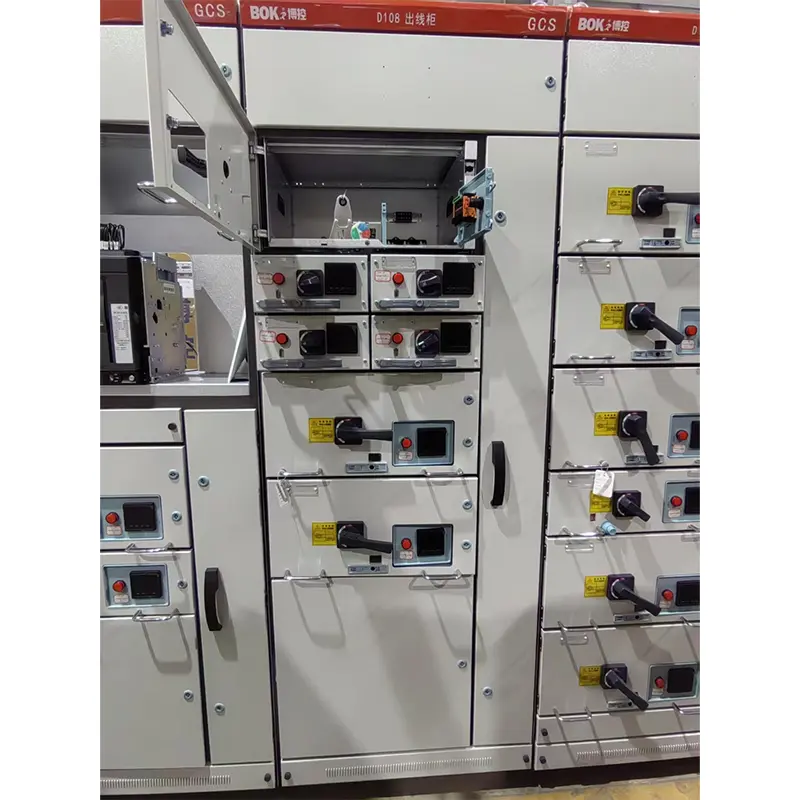

1. Tiraderaren altuera 160mm da. 1/2 unitatean, 1 unitatean, 3/2 unitatean, 2 unitate, 3 unitate eta bost serietan banatuta dago. Unitatearen zirkuituaren korrontea 400a edo gutxiago da.

2. Tiradera altueraren dimentsioan soilik aldatzen da, eta zabalera eta sakonera dimentsioa aldatu gabe geratzen dira. Unitate funtzional berdinak dituzten tiraderek trangaitza ona dute.

3. MCC armairu bakoitza unitate bakarreko 11 tiradera edo 22 1 / 2ko tiradera ditu. Tiraderaren unitate bat baino gehiagok funtzio anitzeko plaka bat hartzen du.

4. Egungoaren arabera, tiraderaren sarrerako eta irteerako lerroek txipa berarekin duten plug-in kopuru desberdinak hartzen dituzte.

5. 1/2 Unitateko tiradera eta kable gela ZJ-2 egokitzailearekin konektatuta daude atzeko plakaren egiturarekin.

6. Unitatearen tiraderaren eta kable gelaren arteko konexioak ZJ-1 egokitzailea hartzen du tamaina bereko taberna edo hodi egitura berdina duen uneko kalifikazioaren arabera.

7. Tiraderaren unitatea blokeatzeko gailu mekanikoz hornituta dago.

Low Voltage Extraction Switch Cabinet


● Osagai elektriko nagusiak

Osagai elektriko nagusien hautaketa printzipioa inportatutako teknologian oinarritzen da, Txinan seriean sor daitekeena eta gailuaren errendimendu handiko baldintzak betetzen dituena

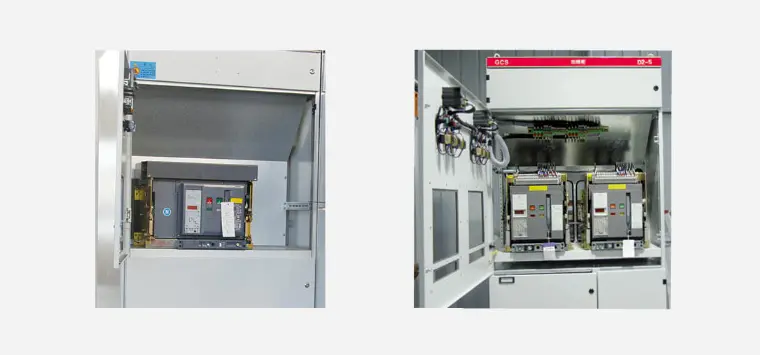

▶ Botere-hornidura eta elikadura unitatearen etengailua AH serieak hautatzen ditu batez ere. Performance aurreratuagoa duen Schneider Company-k eta F serieak sortutako beste M serieak ere hauta daitezke. Ah Zirkuituaren etengailua errendimendu onen ezaugarriak, egitura trinkoa, pisu arina eta serie sendoak ditu. Prezioa nahiko baxua da, mantentze eta erabilera komenigarria da eta errendimendu indize guztiek gailu honen eskakizunak bete ditzakete.

▶ Tiraderaren unitatea (motor kontrolatzeko unitatea, unitate partziala) Zirkuitu-hausleak batez ere CM1 eta TG.TM30 serieak plastikozko kasuak aukeratzen dituzte, eta batzuek Moeller Company-k ekoiztutako NZM-k aukeratzen ditu. 100a seriea. Etengailu hauek errendimendu onen ezaugarriak, egitura trinkoa, arkamendu laburra edo arkurik ez eta adierazle tekniko eta ekonomiko handiak dituzte, gailu honen eskakizunak bete ditzaketenak.

▶ Isolamendu etengailua eta fusible isolatzeko etengailua Q seriea izango da. Multzo honek fidagarritasun handia eta apurtze gaitasun sendoa ditu, eta elkarretaratze mekanikoa gauzatu dezake.

▶ Fusible nagusia NT seriea da. 5. AC kontaktoreak B serieak eta LCI-D izango dira ..

Low Voltage Extraction Switch Cabinet


● GCS motako tentsio baxuko erauzketa-armairua

1.. Egokitzailearen bero-ahalmena hobetu, eta asko murriztu egokitzailearen tenperatura igoerak konektorearen, kablearen buru eta zuntzetara.

2. Unitate funtzionalen eta konpartimentuen arteko bereizketa argia eta fidagarria da eta unitate bakarraren porrotak ez du beste unitate batzuen lanean eragingo, porrota gutxieneko barrutira mugatu dadin.

3. Autobusen antolamendu horizontalak gailuak egonkortasun dinamiko eta termiko ona du eta 80/76KA zirkuitu laburreko korrontearen eraginari eutsi diezaioke.

4. MCC arma bakarreko zirkuitu kopurua 22 bezainbeste da, ate elektriko automatikoen beharrak (makinak) potentzia sortzeko, sistema petrokimikoetan eta unitate bakarreko edukiera handia duten beste industriak kontuan hartuta.

5. Gailuaren eta kanpoko kablearen arteko lotura kable bidezko konpartsan burutzen da, eta kablea gora eta behera joan daiteke. Egungo transformadorea kable bidezko konpartimenduan instalatzen da eta horrek instalazioa eta mantenimendua egokitzen ditu.

6. Botere-banaketa sistema berean, korronte laburreko korrontea egungo erreaktoreak mugatuz mugatu daiteke, autobus-tentsioa balio jakin batean egonkortu daiteke eta zirkuitu laburreko osagaien indarraren baldintzak partzialki murriztu daitezke.

7. Tiraderaren unitateak bigarren mailako konektore kopuru nahikoa du (32 bikotea 1 unitateko eta goian 1/2 unitateetarako), ordenagailu interfazearen eta kontrol automatikoaren begiztaren eskakizunak bete ditzakeen kontaktu kopuruarentzako


● Zirkuitu osagarria

Zirkuitu laguntzailearen diagrama diseinatzea zentral termikoen energia elektrikoen diseinurako araudi teknikoari eta diseinu tekniko garrantzitsuenentzako beste araudi teknikoetarako. Tentsio baxuko potentzia-sistema da, zentral eta azpiestazio baxuko eta tentsio baxuko potentzia banatzeko sistema lantegietan, meategietan eta goi mailako eraikinetan. Zirkuitu eta meategien zirkuitu-eskema lagungarriaren zirkuituaren eskema nagusiaren arabera diseinatuta dago, hau da, hornidura-linearen hornidura-lerro funtzionaletan, elikagaien linearen (PC) eta Motor Feeder Line (MCC) unitate funtzionaletan banatuta dago.


● Produktuen paketea

Fabrikatzaileak honako dokumentu eta osagarriak emango ditu hornitzean:

▶ Gailuaren zerrenda

▶ Produktuaren ziurtagiria

▶ Erabilerarako argibideak

▶ Fabrikako proben txostena

▶ Marrazki elektriko garrantzitsuak

▶ Kabinetearen atearen teklak, ustiapen-heldulekuak eta kontratuan zehaztutako ordezko piezak.

▶ Osagai nagusien instalaziorako argibideak


● Argibideak eskatzea

GCS motako tentsio baxuko erauzketa-armairuen eskaeraren kontratua honako eduki hauek ditu:

▶ Produktuaren eredu osoak zirkuitu eskema nagusia eta zirkuitu eskema laguntzailearen zenbakia biltzen ditu.

▶ Zirkuitu sistema nagusia konbinazio sekuentzia diagrama

▶ Zirkuitu osagarriaren eskema elektrikoa

▶ Armairuko osagaien zerrenda

▶ Zirkuitoko tentsioa, korrontea eta ordua bezalako parametroak ezartzea.

▶ Produktuaren erabilera normalarekin batera ez diren beste mahai bereziak.
