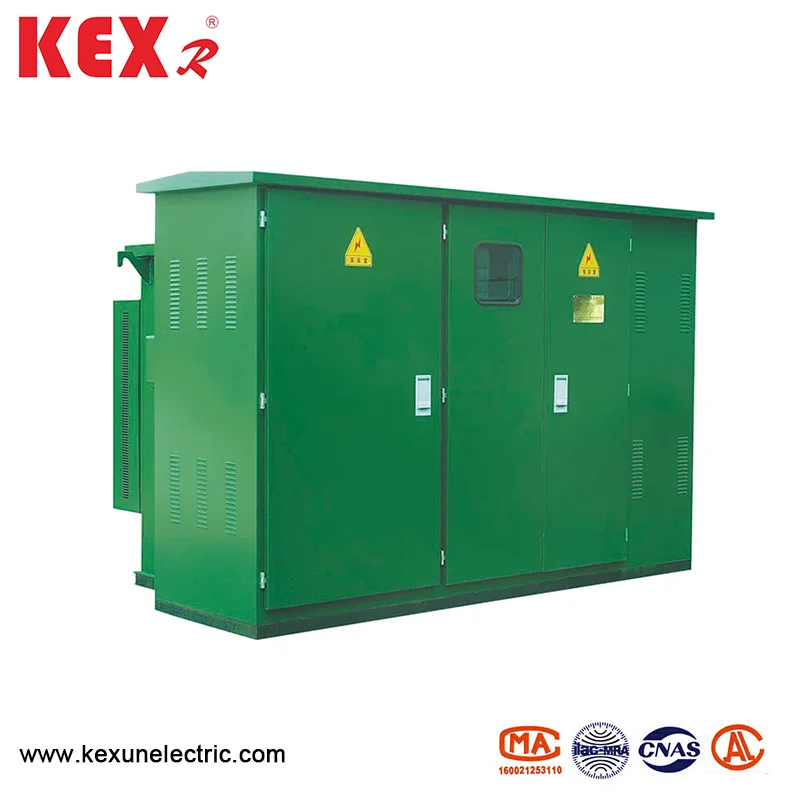

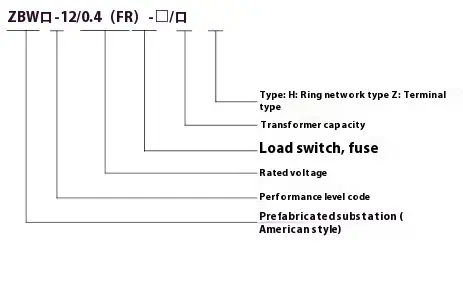

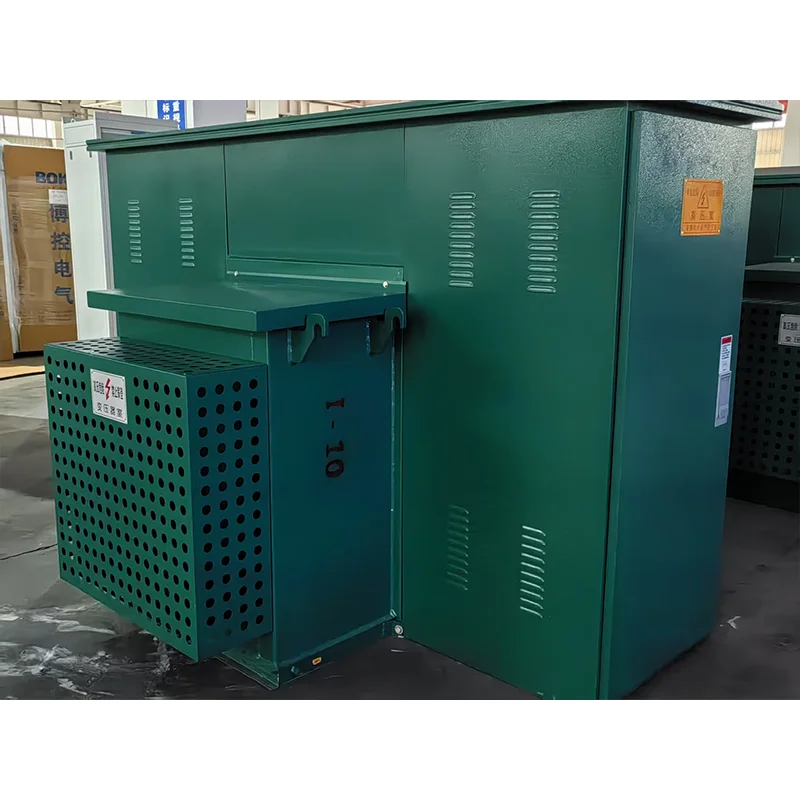

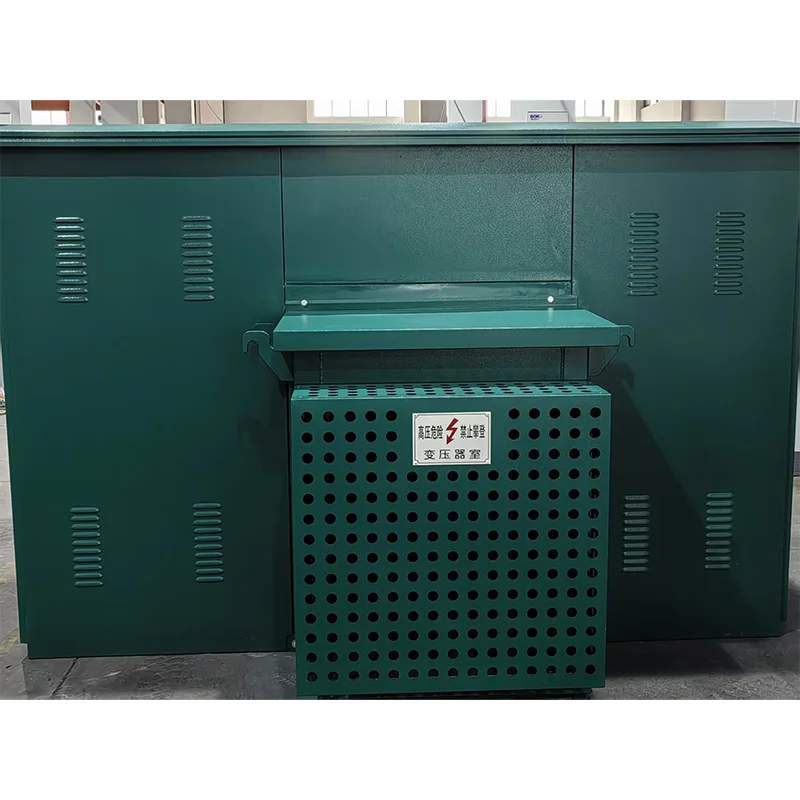

Aurrez instalatutako kutxa motako armairua

● Produktuen abantailak

1.. Aurrez instalatutako estatubatuar kutxa motako kabineteak egitura trinkoa eta estandarra du, solairu txikia, Europako mota bera dutenak baino askoz txikiagoa.

2.. Isolatutako egitura zigilatua, segurtasun sendoa.

3. Prestatutako estatubatuar kutxa motako armairuak galera baxua, zarata baxua, tenperatura baxuko igoera, gainkargaren ahalmen sendoa, zirkuitu motzeko erresistentzia eta inpaktuarekiko erresistentzia sendoak produktuaren errendimendu handia bermatzen du.

4. Onartu hainbat irtenbide bezeroen pertsonalizatutako beharrak asetzeko eta erabilera eszenatoki ezberdinekin aurre egiteko.

● Kabinetearen egitura

◆ Diseinu orokorra

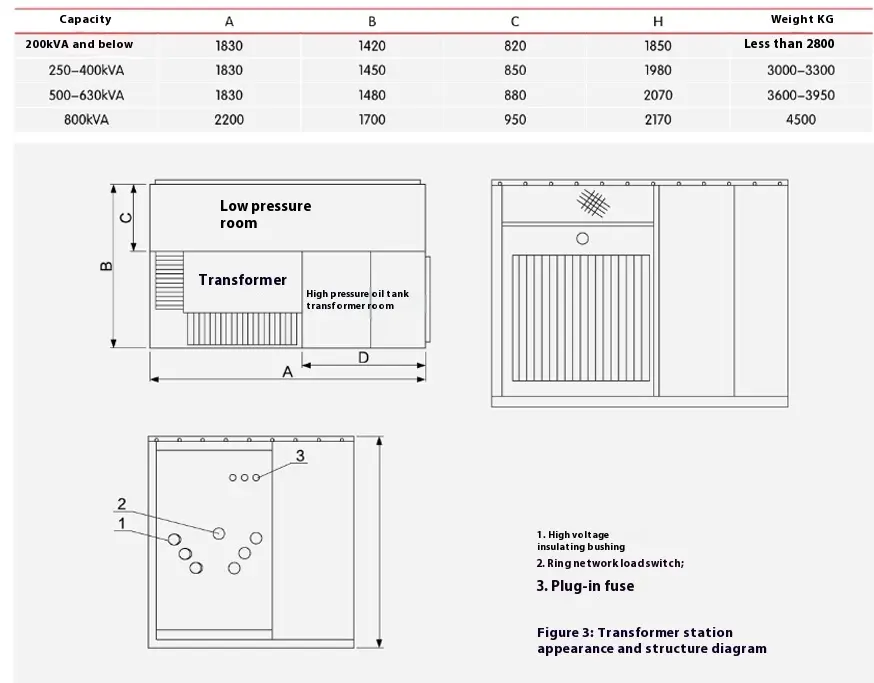

10 kv aurrez instalatutako estatubatuar kutxa-armairuen itxura eta egitura erakusten da. Petrolio depositua bi zatitan banatuta dago, goiko aldea presio handiko olio depositua da, eta beheko aldea transformadorearen olio depositua da. Bi zatiak elektrikoki lotuta daude eta olioa blokeatuta dago. Diagrama eskemikoa 1. irudian agertzen da. "I" eta "i" lerroak begizta sareko elikagaiak dira, "ll" adarrak eraldatzaile adarrak dira, eta "V" tentsio baxuko irteera da. Armairua eraztunen hornidura-sistema eta sistema terminaletan erabil daiteke, eta bihurketa oso erosoa da. Linearen jarioa eta adar "lⅲ" adarra aldatzen da eraztun sarearen karga etengailua. Aldi berean, transformadorearen tentsio altuko sarrerako terminalak babes-babesaren fusibleak eta entxufak ditu, zirkuitu laburreko akatsak eta gainkargak eta adarraren tenperatura babesteko. Aldi berean, tentsio handiko pantailetako gailuak eta tximistaren atxiloketak ere instalatu daitezke. Transformadorearen tentsio baxuko muturra neurgailua eta tentsio baxuko zirkuitua etenik igaro ondoren irteera da.

◆ Transformadore

Aurrez instalatutako estatubatuar kutxa motako armairua Hartu S11 serieko hiru faseko olio murgildutako transformadorea galera baxua, tenperatura baxuko igoerarekin eta zarata baxua hartzen da. Erabat zigilatutako egiturak hezetasunak eragindako airearen kutsadura eta isolamendu degradazioa modu eraginkorrean isolatzen ditu. Petrolio deposituaren xafla korrugatuak bero xahutzen eta hozteko funtzioak ditu, eta barneko presioa modu eraginkorrean murrizten du.

◆ Bi geltokiko terminal karga etengailua

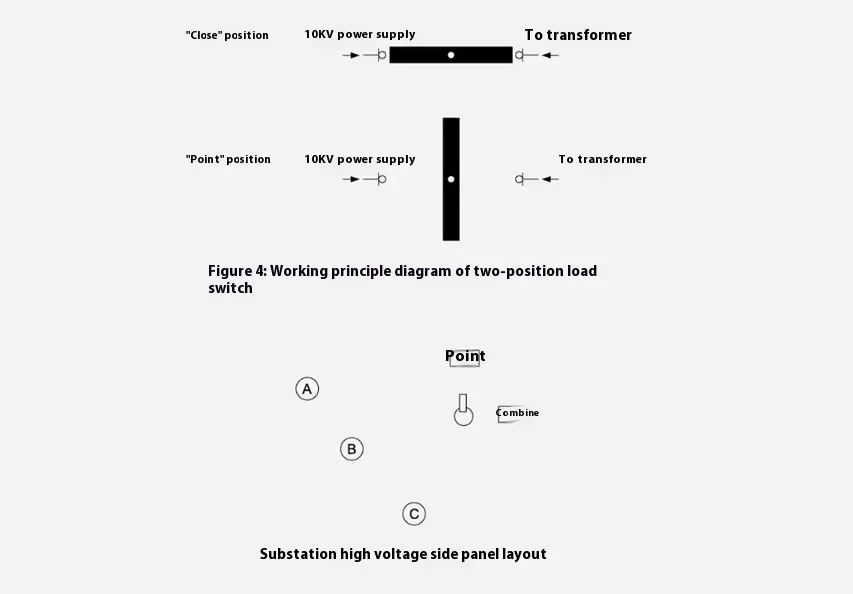

Bere egiturazko diagrama 4. irudian agertzen da, "I" tentsio handiko sarrerako terminalarekin konektatuta dago. Eragiketa egitean, erabiltzaileak eragiketa-helduleku berezia txertatzen du karga-etengailuaren ardatz biratuan eta 90 gradu erlojuaren kontrako noranzkoan biratzen du eta karga-etengailua "itzalita" kokatzen da. Terminal Kargaren etengailuak Terminaleko hornidura-moduko transformadorearen adarra soilik mozten du edo plug-in fusiblearen nukleoa ordezkatzean funtzionatzen du, beraz, terminal karga negatiboaren etengailua bi posizio baino ez ditu eta funtzionamendu indarra tamaina txikia da. Olio-deposituan olioaren kutsadura murrizteko, iradokitzen da erabiltzaileak tentsio baxuko etengailua desaktibatzea karga-aldagaia funtzionatu aurretik presioaren alboko karga murrizteko.

◆ Babes metxa

Aurrez instalatutako estatubatuar kutxa motako armairuen babes-metxa seriean konektatuta dago Transformadorearen adarrean (ikus R1 eta R2 2. irudian) sorta osoko babeserako metxa osatzeko. Armairu barruan zirkuitu laburreko akatsak daudenean bakarrik jotzen du, beraz, putz egiteko probabilitatea oso baxua da. Goiko olio deposituan instalatuta dago, eta olio depositua ireki behar da eguneratu behar bada.

◆ Txertatu motako metxa

Urtze-nukleoak sentikortasun bikoitza du (tenperatura eta korrontea), hau da, karga aldeak huts egiten duenean urtzen da (gainkarga edo gehiegizko tenperatura). Plug-in fusible eta babeskopia babesteko metxa erabiltzen da seriean, eta horrek sorta osoa korronte txikitik babestu dezake (hainbat aldiz) korronte handira (hamarnaka kiloko hainbat), eta maximoa hausteko korrontea 50kak da.

Oharra:

1. Taulan agertzen diren guztiak fusibleen balorazioak dira. Babeskopia babesteko metxa pizten da zirkuitu laburreko matxura dagoenean, aurrez instalatutako kaxa motako armairuaren barruan.

2. Aukeratutako transformadorea DYN11 konexio modua soilik egokia da.

3. Sartutako metxa hautatzerakoan, transformadorearen gaur egungo gaitasuna 300eko hamarkadaren barruan izan behar dela uste da eta, aldi berean, konforme egon beharko litzateke transformadorearen gaur egungo gaitasun osoa ez dela urtu behar 0,1S erabiltzen denean.

4. IEC estandarren arabera, metxa -25 ℃ ~ + 40 ℃ bitarteko sorta politikoan funtziona dezake. Petrolioaren tenperatura + 40 ℃ baino handiagoa denean, metxa korrontea% 1 murriztu behar da 1 ℃ gehiagorako.

◆ Ukondo mota eta "T" motako kable burua

Tentsio handiko 12kV aurrez instalatutako estatubatuar kaxa motako kaxa-kableak eta irteerako lerroak hartuko ditu, eta tentsio handiko hornidura olio depositua da, epoxi-botilako mahuka isolatzaileek. Fabrikako proba eta erabiltzailearen onarpen proba errazteko, mahuka isolatzaileak beraiek dute 10kv potentzia maiztasunari aurre egiteko tentsioaren eta tximistaren bultzada jasateko tentsioari aurre egiteko gaitasuna. Kablearen burua instalatu aurretik, beharrezkoa da erabiltzaileak tximista arriskatzaileak behar dituen ala ez. Behar izanez gero, begiztaren sarrerako eta irteerako lerroetan mahuka isolatzaile multzo batek downta-motako mota hartzen du eta beste multzoak pase bakarreko mota hartzen du.

Aukeratu ukondoa edo T itxurako kable kablea, bere barneko eta kanpoko gainazalak eta mamia isolatzailearen azalera, etanola anhidroarekin, aplikatu 7501 hutsezko silikonazko koipea mahuka gainean, eta instalatu kablearen laneko eremuaren instalazio berezien arabera. Pasabide bikoitzeko mahuka isolatzailearen beste muturrean, instalatu erabat zigilatutako zinka oxidoaren antzeko adina modu berean. Ikusi kablearen burua instalatzeko argibideak.

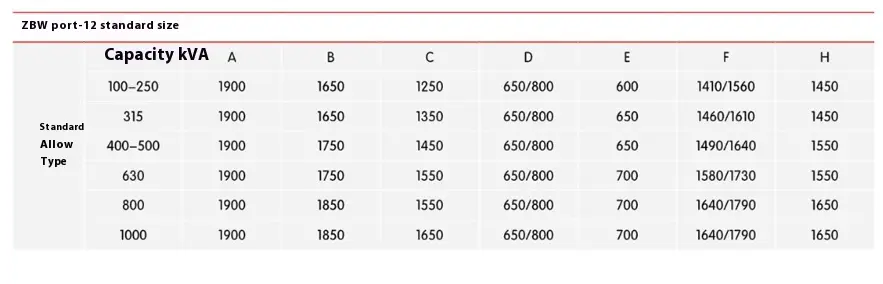

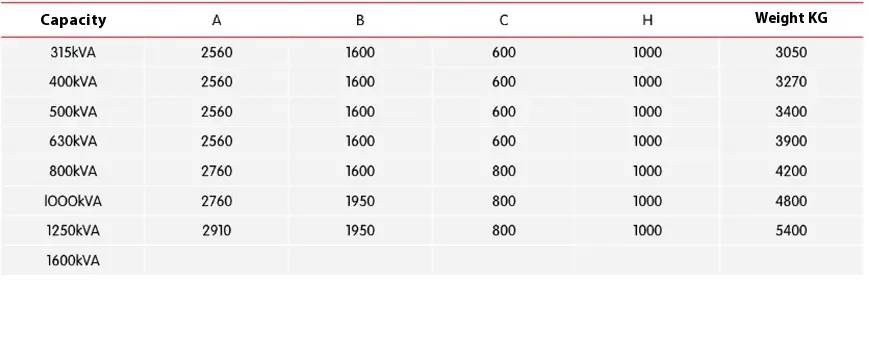

● Aurrez instalatutako estatubatuar kutxa motako armairuen neurriak
