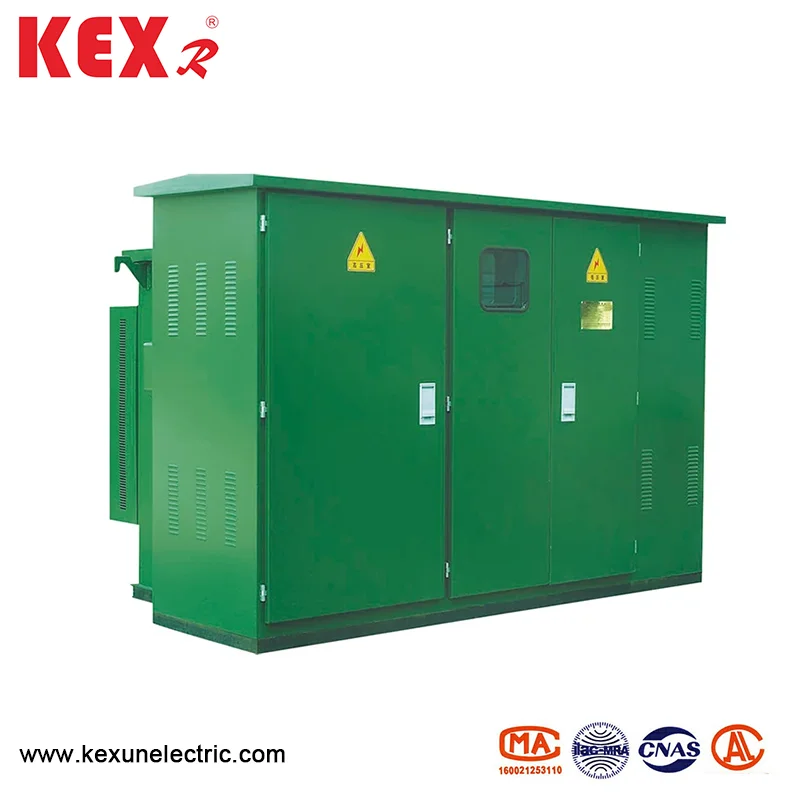

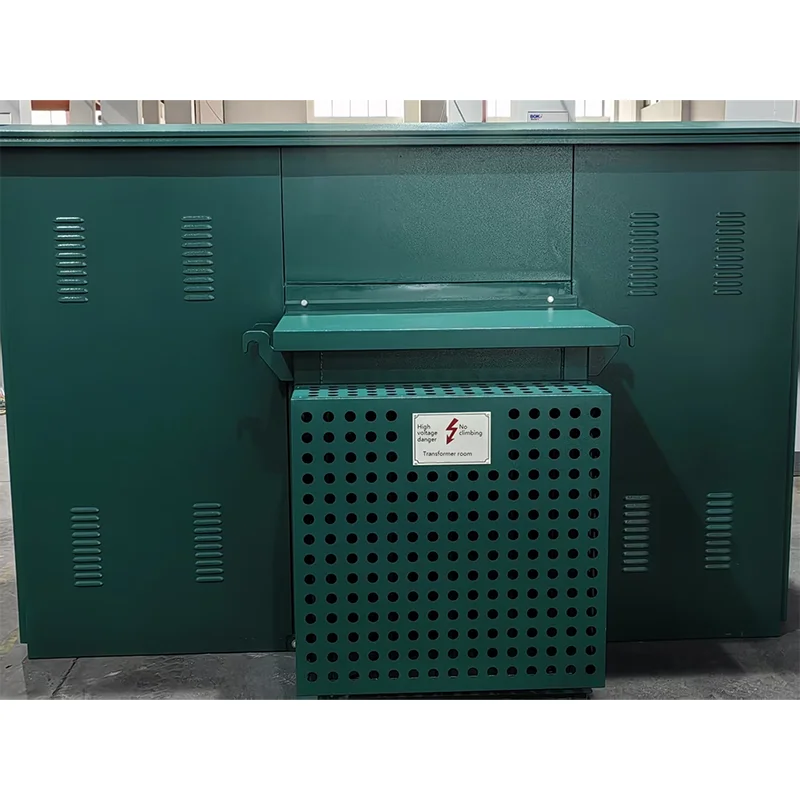

Aurrez instalatutako estatubatuar kutxa motaren azpiestazioa

● Produktuen egituraren ezaugarriak

◆ ZBW-12 aurrez instalatutako estatubatuar kaxa motako azpiestazio trinkoak eta bolumen txikiak ditu, etxeko Europako koadroko eraldatzailearen 1/3 ~ 1,5 ingurukoa da, solairuko espazioa asko murriztuz.

◆ Azpiestazioak egitura guztiz itxita eta guztiz isolatuta hartzen du, isolamendu distantziarik gabe eta segurtasun pertsonala babesten du.

◆ Tentsio altuko kableak eraztun sarea eta terminala erabil daitezke, energia hornidura modu malguarekin eta fidagarritasun handikoarekin.

◆ Transformadorearen errendimendu bikaina: galera baxua, zarata baxua eta tenperatura baxuko igoerak; Gainkargaren gaitasun sendoa, zirkuitu motzeko erresistentzia eta inpaktuarekiko erresistentzia.

◆ Ezagutu tentsio baxuko elikadurako eskakizunak, eskemaren arabera edo zeure burua diseinatu ahal izateko.

● Parametro teknikoen taula

● Fusible

Aurrez instalatutako amerikar kutxa motaren azpiestazio altuko tentsio altua eskaintzen da seriearen babesarekin segurtasun kopia babesteko metxa eta plug-in metxa, printzipioz, ekonomikoa eta fidagarria da; Babeskopia babesteko metxa petrolio handiko tentsio handiko metxa da, etengabeko gaitasun handia duena. Transformadoreak barrutik huts egiten duenean, plug-in metxa bikoitzeko metxa du, eta horrek korrontearen eta tenperaturaren babes bikoitza eman dezake. Metxa bikoitza piztu ondoren, metxa muina gunean erraz ordezkatu daiteke.

● Egitura eta funtzionamendu sekuentzia

1. Diseinua

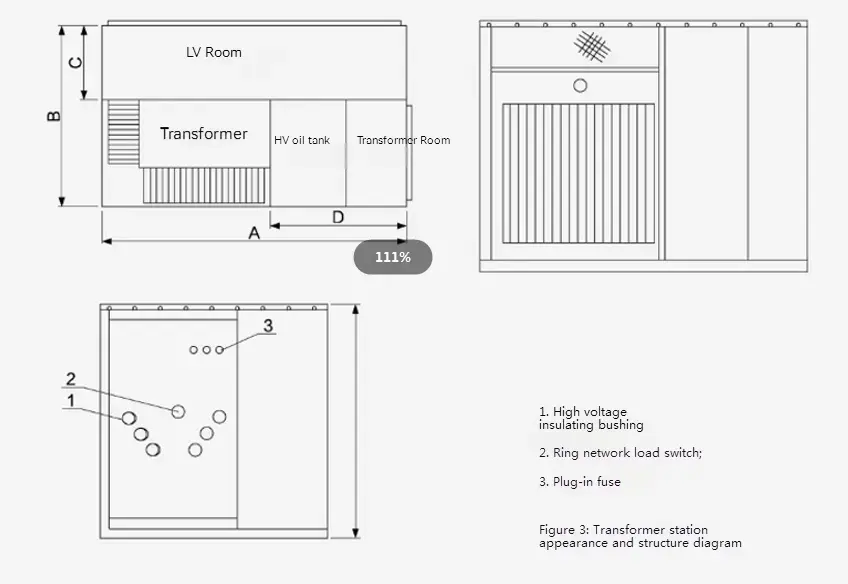

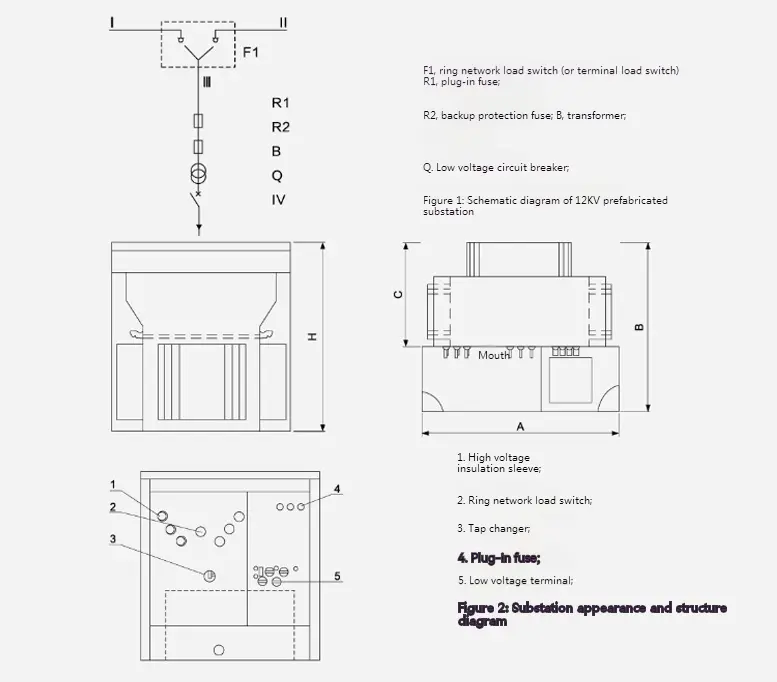

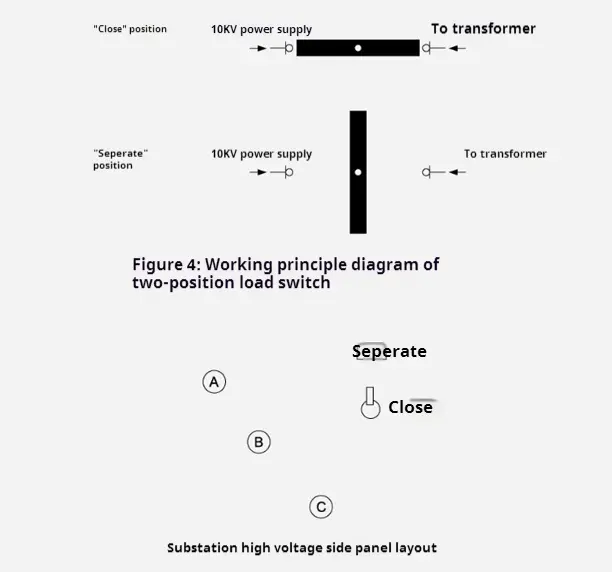

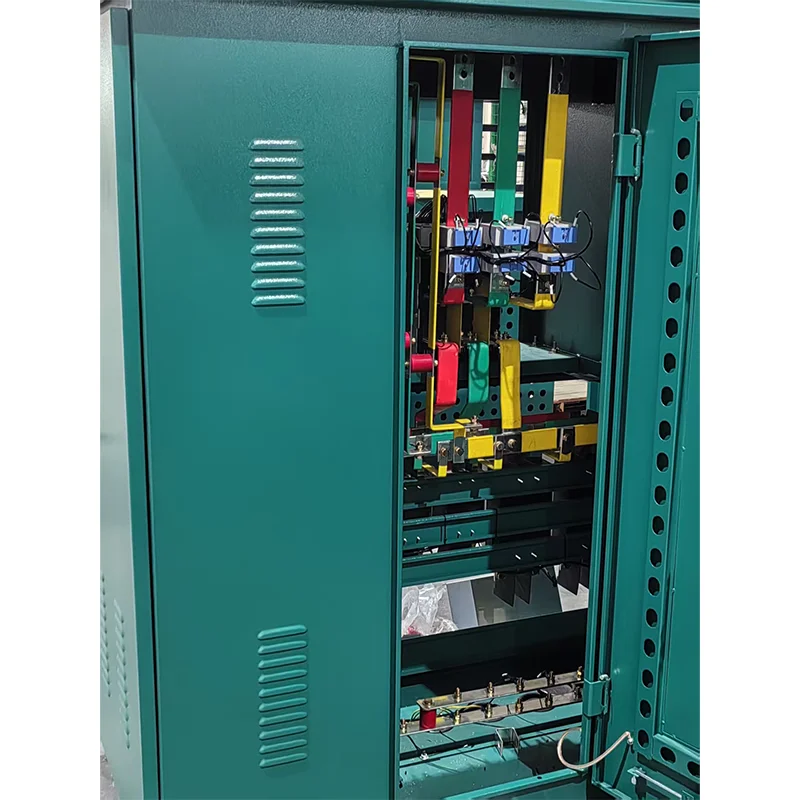

10 kv zbw-12-ko formako eta egiturarako, ikus 2. irudia eta 3. irudia. Olio depositua bi zatitan banatuta dago: goiko aldea tentsio handiko olio depositua da eta beheko aldea transformadorearen olio depositua da. Bi zatiak elektrikoki lotuta daude, baina olioa blokeatuta dago. Diagrama eskemikoa 1. irudian agertzen da. "I" eta "i" lerroak begizta sareko elikagaiak dira, "ll" adarrak eraldatzaile adarrak dira, eta "V" tentsio baxuko irteera da. Azpiestazioa eraztunen hornidura-sistema eta sistema terminaletan erabil daiteke, eta bihurketa oso erosoa da. Linearen jarioa eta adar "lⅲ" adarra aldatzen da eraztun sarearen karga etengailua. Aldi berean, transformadorearen tentsio altuko alboetako sarrerako terminalak babes-babesaren fusibleak eta entxufak ditu, zirkuitu laburreko akatsak eta gainkargak eta adarraren babesa babesteko. Aldi berean, tentsio handiko pantailetako gailuak eta tximistaren atxiloketak ere instalatu daitezke. Transformadorearen tentsio baxuko muturra neurgailua eta tentsio baxuko zirkuitua etenik igaro ondoren irteera da.

Neurriak eta pisua

2. Transformadorea

KEXR Aurrez instalatutako amerikar laukiaren azpiestazio Hartu S9 eta S11 serie berria Hiru faseko olio uholdeak gainezka dauden transformadoreek ez dute karga baxuko galeraren abantailak, tenperatura baxuko igoera, zarata baxua eta altuera baxua. Transformadorearen kargurik gabeko galera eta karga galtzea jatorrizko S9 transformadorearena baino txikiagoa da, gaur egungo etxeko maila aurreratuari helduz. Transformadorea erabat itxitako egitura da, hezetasunak eragindako airearen kutsadura eta isolamendu degradazioa modu eraginkorrean isolatzen duena. 40-90 mm-ko aire-kuxin bat olio deposituaren goiko aldean geratzen da, beroaren xahutzea eta hozteko papera izan dezakeen olio-deposituaren maskorraren ustelketeekin batera, eta barneko presioa modu eraginkorrean murriztu dezake.

Neurriak eta pisua

3. Babeskopia babesteko metxa

Seriean konektatuta dago Transformadorearen adarrean (ikus R1 eta R2 2. irudian) sorta osoko babeserako metxa osatzeko. Substazioaren barruan zirkuitu laburreko akatsak daudenean soilik kolpeak ematen ditu, beraz, putz egiteko probabilitatea oso baxua da. Goiko olio deposituan instalatuta dago, eta olio depositua ireki behar da eguneratu behar bada.

4. Plug-in Fuse

◆ Urtze-nukleoak sentikortasun bikoitza du (tenperatura eta korrontea), hau da, karga aldeak huts egiten duenean urtzen da (gainkarga edo gehiegizko tenperatura). Plug-in fusible eta babeskopia babesteko metxa erabiltzen da seriean, eta horrek sorta osoa korronte txikitik babestu dezake (hainbat aldiz) korronte handira (hamarnaka kiloko hainbat), eta maximoa hausteko korrontea 50kak da.

◆ Babeskopia metxa eta plug-in metxa sortzea zentzuzkoa da azpiestazio osoaren errendimenduan. Ikusi hurrengo taula fusibleen hautaketa jarraibideen zati bat 10KV aurrez instalatutako estatubatuar laukiaren azpiestazioan soilik. Oharra: ez da egokia beste azpiestazio mota batzuetarako.

● Aurretik instalatutako estatubatuarren motako azpiestazioaren deskribapena
