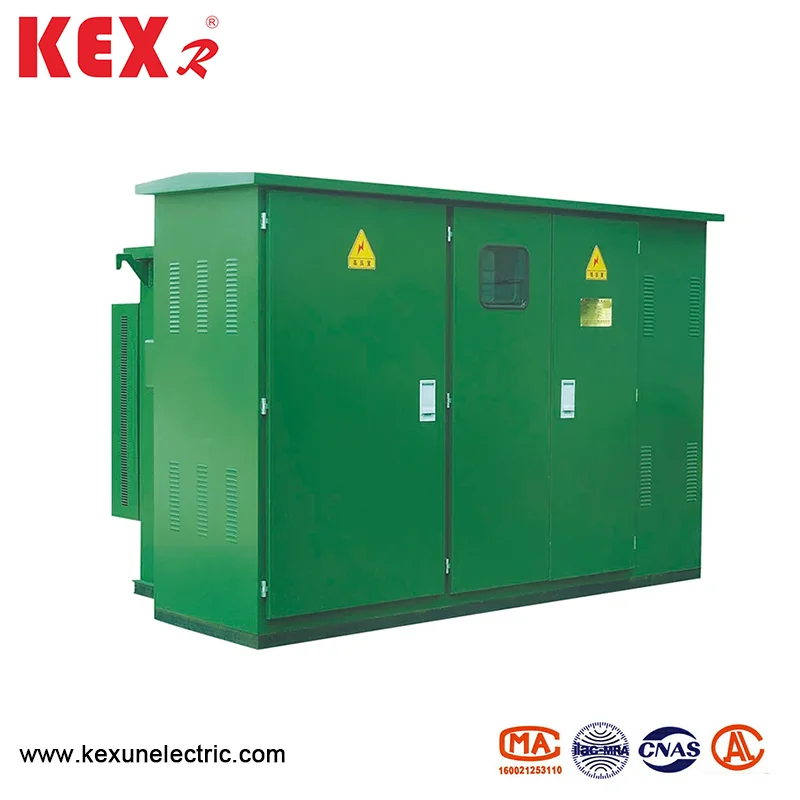

Aurrez instalatutako estatubatuar kutxa transformadorea

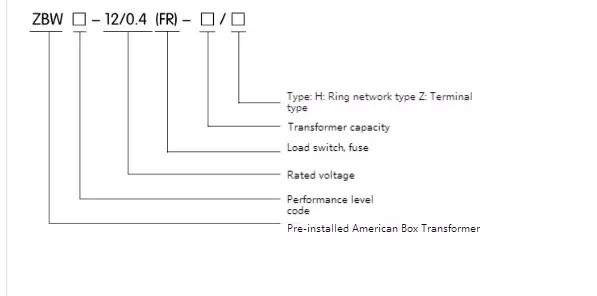

Eredua eta esanahia

● Erabilera-baldintzak

◆ Ingurumena

◆ Altitudea: 4000m azpitik

◆ Haizearen abiadura: 34m / s azpitik

◆ Hezetasuna: eguneroko batez besteko hezetasun erlatiboa ez da% 95 baino gehiago; Hileroko hezetasun erlatiboa ez da% 95 baino gehiago

◆ Shockproof maila: azelerazio horizontala ez da 0,4 m / s baino gehiago, eta azelerazio bertikala ez da 0,15 m / s² baino gehiago

◆ Instalazio inklinazioa: 3º-tan

◆ Instalazio ingurunea: Inguruko airea ez da, jakina, gas korrosibo eta erreginak kutsatzen ditu, eta ez dago bibrazio bortitzik instalazio gunean.

OHARRA: Aurretik instalatutako kutxa estatubatuarraren aurreko baldintzetatik kanpo ordenatzean, gure enpresarekin negozia dezakezu.

● Parametroko taula teknikoa

◆ Transformadore

◆ Karga etengailua

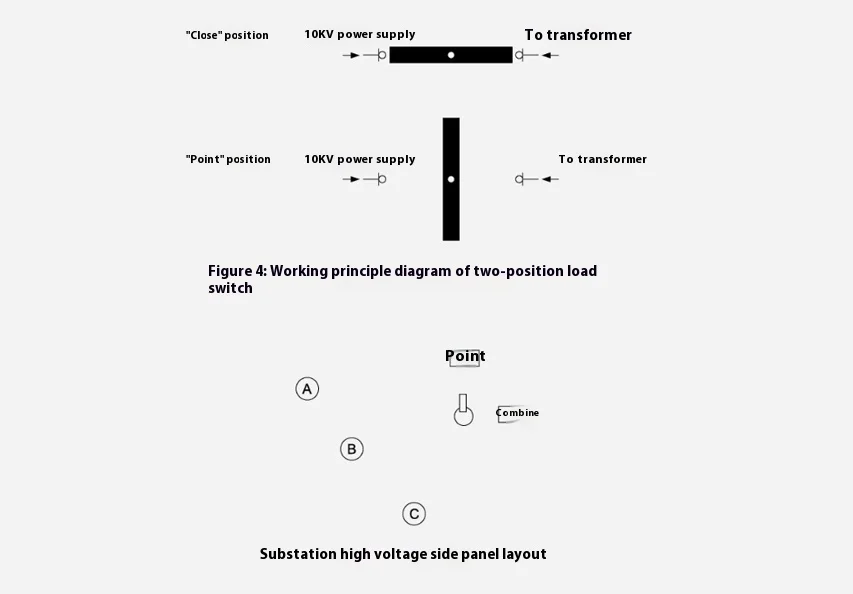

Aurrez instalatutako estatubatuarraren transformadorearen karga-etengailua olioa murgilduta dago, hiru faseko lotura etengailua eta udaberria eragiketa mekanismoa; Kargarekin ireki eta itxi daiteke, eta bere irekiera eta itxiera-abiadurak ez du zerikusirik eragiketa indarrarekin. Mota bi geltokia, lau geltokiko T motakoa eta lau geltokiko V motakoak dira.

◆ Babeskopia babesteko metxa

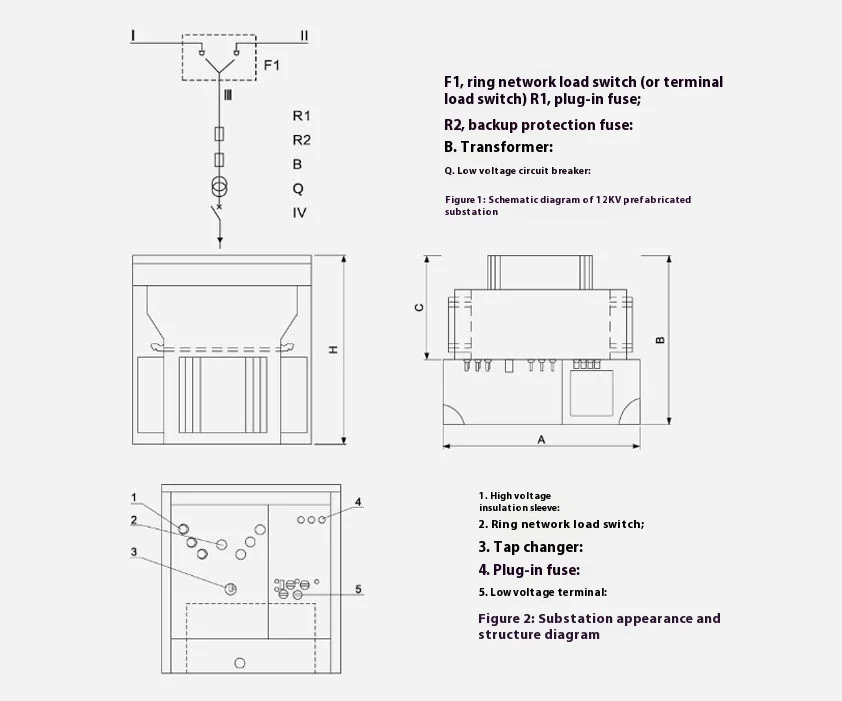

Aurretik instalatutako kutxa estatubatuarraren transformadorearen metxa seriean konektatuta dago Transformadorearen adarrean dagoen plugin-metxa batekin (ikus R1 eta R2 2. irudian), barruti osoko babeserako metxa osatzeko. Transformadorearen barruan zirkuitu laburreko akatsak daudenean soilik kolpeak ematen ditu, beraz, putz egiteko probabilitatea oso baxua da. Goiko olio deposituan instalatuta dago, eta olio depositua ireki behar da eguneratu behar bada.

◆ Plug metxa

1. Fusibleen "aurrez instalatutako kaxa eraldatzailearen muina tenperatura eta korrontearen bi ezaugarri ditu, hau da, gainkarga karga muturrean gertatzen da edo tenperatura oso altua denean urtzen da. Plug-in fusibleak eta babeskopia babesteko metxa erabiltzen dira seriean, eta horrek hainbat amperetatik hainbat mila amperetatik babestu dezake eta egungo maximoa 50ka da.

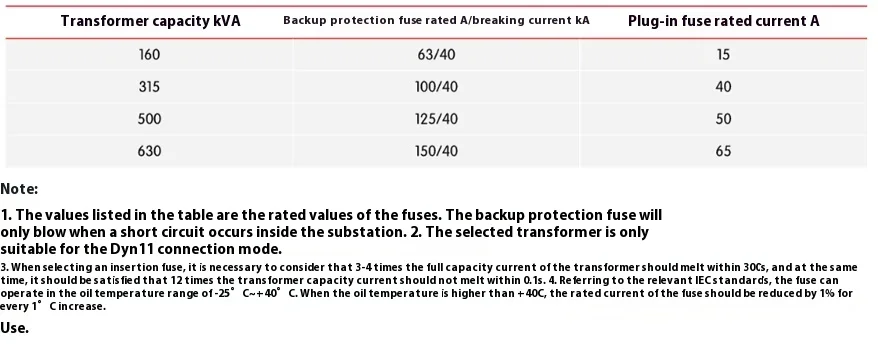

2. Babeskopia metxa eta plug-in metxa sortzeak zuzenean eragina izango du transformadore osoaren errendimenduan. Ikusi hurrengo taula fusiblearen hautaketa jarraibideen zati bat 10KV aurrez instalatutako estatubatuar laukian erreferentziarako.

3.Plough-in fusibleak metxa nukleoa kanpotik ordezkatu dezakeen elementua da. Ordezkatzerakoan, lehenik eta behin tira goiko erregai deposituaren presio-erliebearen balbula tira, erregai deposituaren barruan eta kanpoan presioa orekatzeko. Operadoreen eta ekipoen segurtasuna bermatzeko, plug-in fusibleak konektatu behar dira karga ez dagoenean. Hori dela eta, tentsio baxuko etengailua desaktibatu behar da lehenengo tentsio baxuko aldean karga osoa mozteko. Ondoren, metxa-eserlekuaren heldulekua funtzionamendu-heldulekuarekin deskargatu behar da eta, ondoren, 90 gradu inguru biratu dira, juntaduraren eta kanpoko hormaren arteko atxikimendua kentzeko. Metxa urtzea gorantz egin behar da 70-80 mm-rentzat, eta segundo batzuetan egon beharko luke. Urtuaren petrolioren bat xukatu ondoren, urtu egin behar da erregai deposituaren kanpoko beste osagaietatik olio tanta batzuk ekiditeko. Garbitu urtzen gainazala kotoizko oihal garbi batekin eta, ondoren, jarri nukleoa. Ordezkatzerakoan, ziurtatu molten nukleoetan adierazitako parametroei arreta jartzea eta parametro desberdinak ezin direla ordezkatu. Ikus 3. eranskina ordezkatzeko pausoetarako. Txertatu molasteko euskarrian ordezkatu ondoren, eta murgildutako muinoaren heldulekua blokeatzeko posizioan sartu ondoren, ziurtatu altzairu herdoilgaitzezko garbigailua metxa-euskarriaren ondoan dagoela eta heldulekua ugazabean harrapatuta dagoela, azpiestazioa erabat zigilatu eta hezetasunik gabea dela ziurtatzeko. Orduan, tentsio baxuko etengailua berriro itxita dago eta, aldi berean, energia hornidura berriro hasi daiteke.

4.Egiaztatu aurrez instalatutako laukiko transformadorea hiru faseko sistema da, fase bakarreko urtzen denean, urtzen den hiru fasea normalean izan daitezen, izan ere, fase bakarreko urak errua korrontea gainditu ez badu zehaztu ezean.
