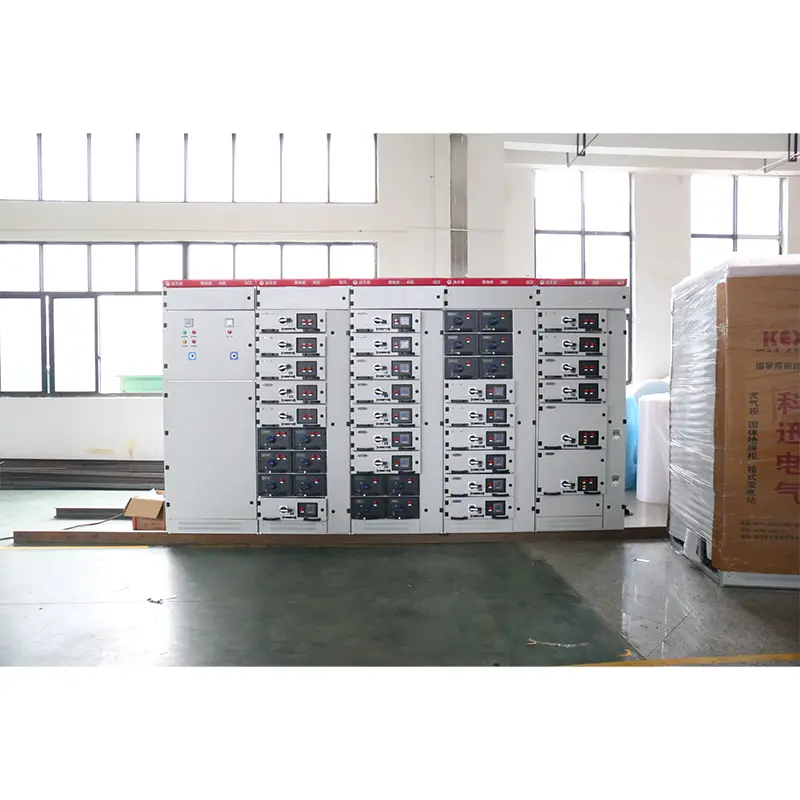

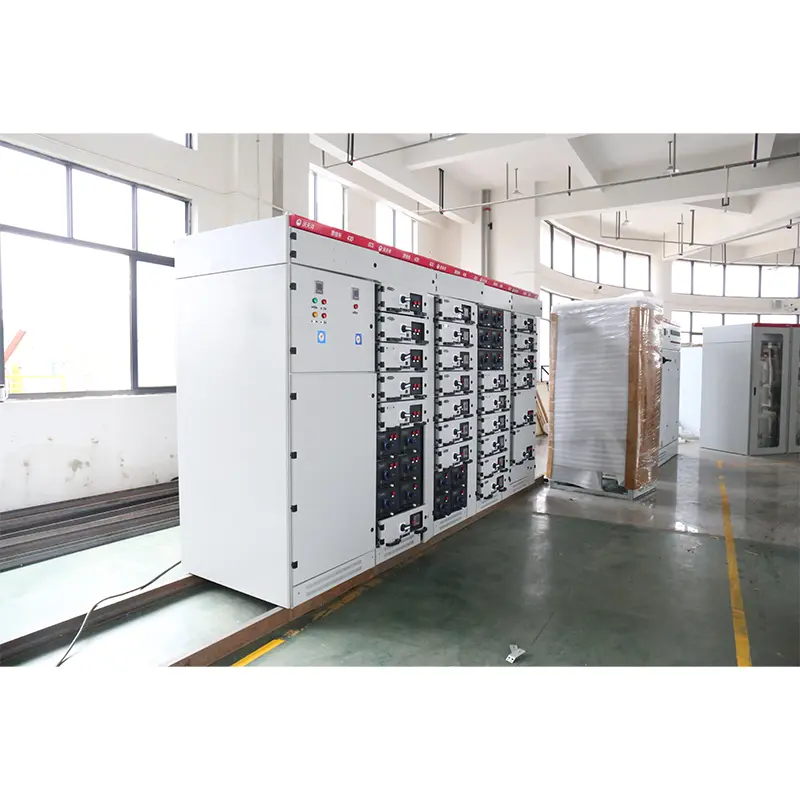

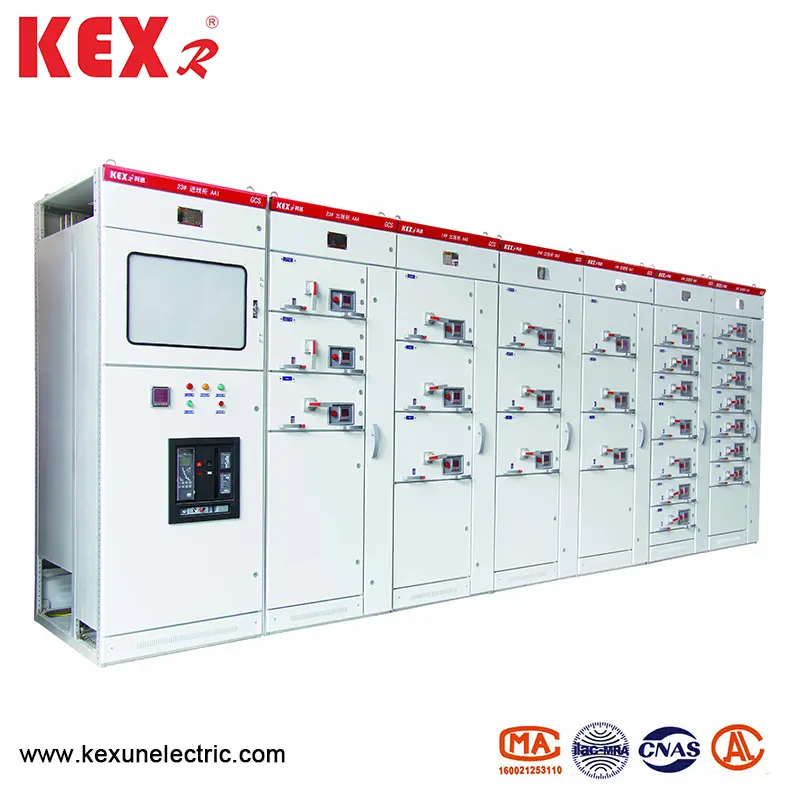

Tentsio baxuko multzo osoa

● Esanahia eredua

● Oinarrizko parametroak

● Egitura nagusia

▶ GCS motako tentsio baxuko tentsio osagarrien multzoa 8mf motako altzairua hartzen du eta altzairien atalaren bi aldeek instalazio zuloak dituzte 20mm eta 100mm eta ①9.2mm-ko moduluekin hurrenez hurren, beraz, barne-instalazioa malgua eta erosoa da.

▶ Marko nagusia bi muntai moduan diseinatuta dago, hots, guztiz muntatutako egitura eta partzialki soldatutako egitura (alboko markoa eta gurutze habe) erabiltzaileek aukeratzeko.

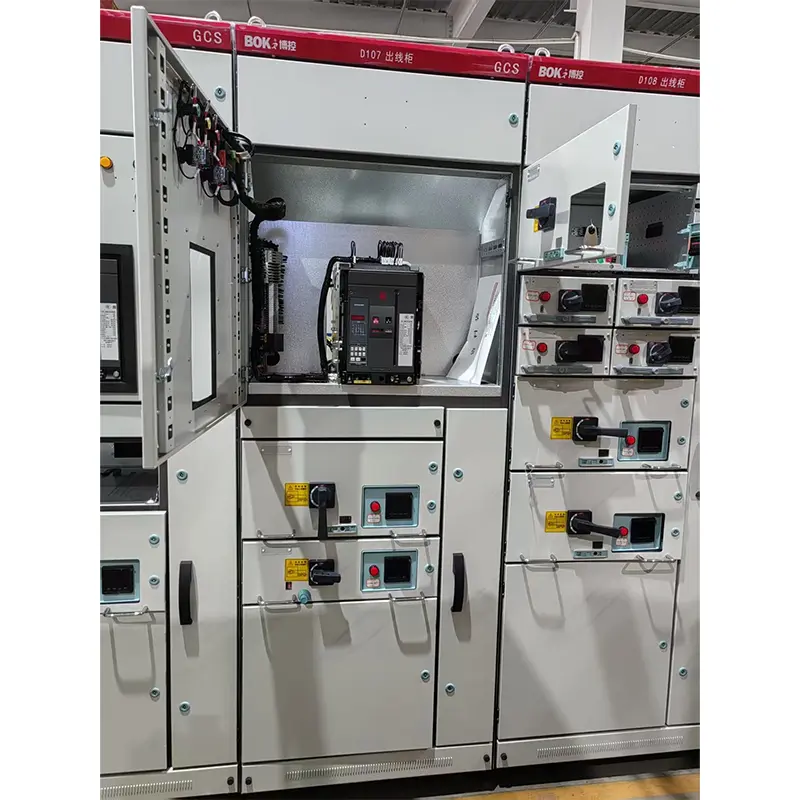

▶ Gailuaren gela funtzional bakoitza bata bestearengandik isolatuta dago eta bere konpartimentuak unitate funtzionaletan, autobus gelan eta kable gelan banatzen dira. Ganbera bakoitzaren funtzioak nahiko independenteak dira.

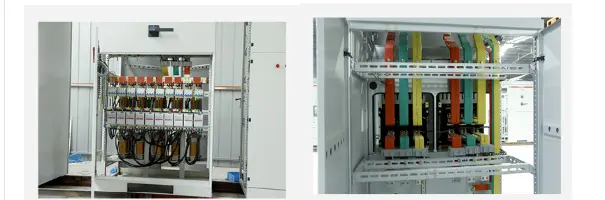

▶ Autobus nagusi horizontala horizontalki antolatuta dago armairuaren atzean, hau da, gailuaren zirkuitu nagusiak zirkuitu handiko indar handia izan dezan oinarrizko neurria.

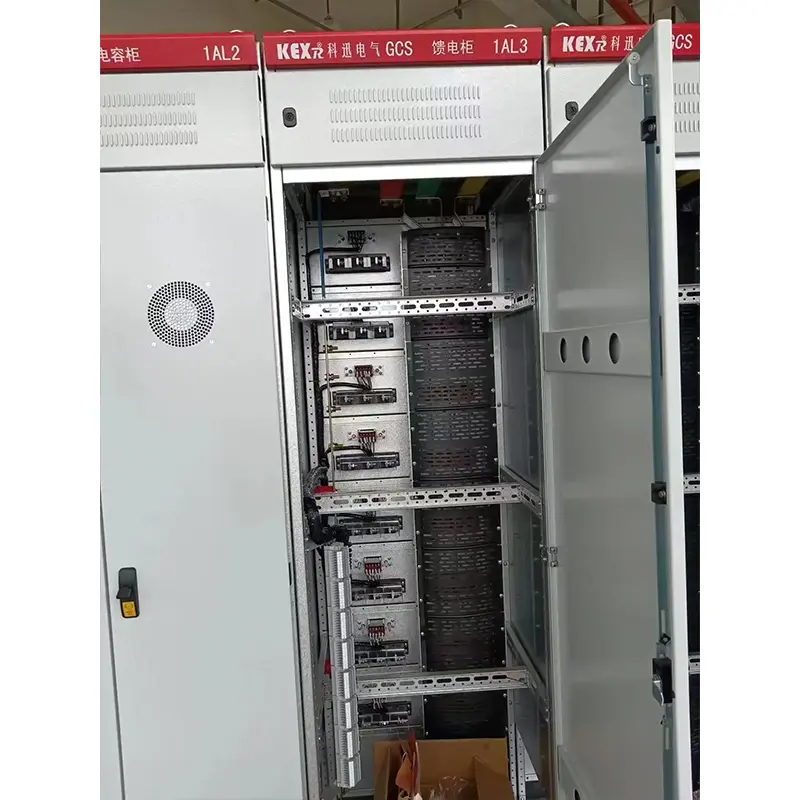

▶ Kablearen konpartsaren diseinuak oso erosoa da kableak gora eta behera joateko.

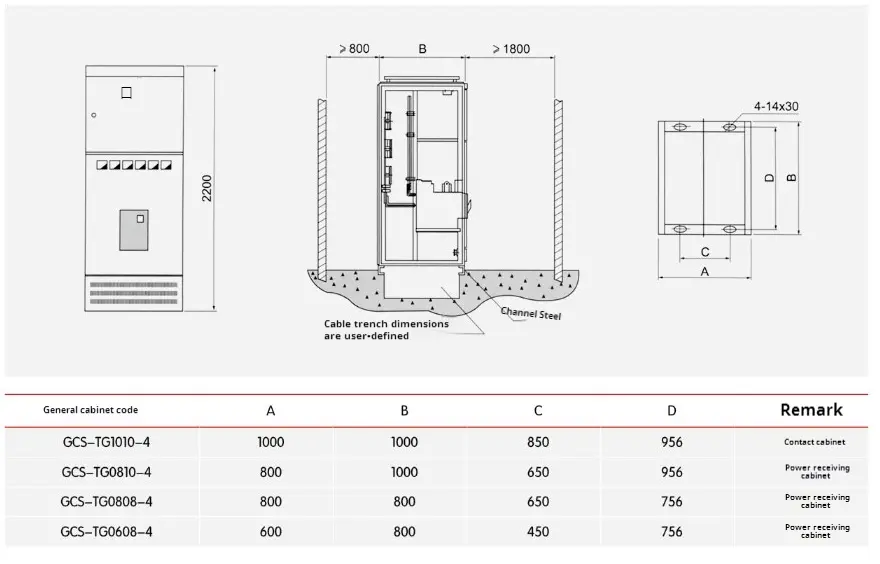

▶ Gailuaren armairu orokorren tamaina (ikus beheko taula):

● GCS motako tentsio baxuko multzoa instalatzea eta erabiltzea

◆ Produktuak jasotzera iritsi ondoren, lehenik eta behin egiaztatu beharko lukete ontziak bere horretan dauden ala ez. Arazoak aurkitzen badira, berehala jakinarazi beharko litzaieke kontratuaren departamentuak negozioen erregistroak egiteko, arrazoiak elkarrekin aztertzeko, bisak egin eta ondorengoari aurre egiteko. Berehala instalatzen ez diren produktuak egiteko, leku egokian jarri behar dira eta behar bezala mantendu behar dira erabilera normalen baldintzetan eta ekipamendu elektrikoetarako aldi baterako biltegiratzeko araudien arabera. 1. Produktua instalazio eskematikoaren diagramaren arabera instalatuko da (ikus erantsitako irudia). Fundazioaren altzairua eta torlojuak torlojuak finkatzeko metodoa onartzen denean erabiltzaileak emango du. Autobus nagusia konektatuta dagoenean, gainazala garraiatzeagatik, biltegiratzeagatik eta bestelako arrazoiengatik, konexioa eta lotu aurretik berdindu beharko litzateke.

◆ Gailuak banan-banan edo zutabeetan instalatzen direnean, haien bertikaltasuna, armairuen arteko hutsuneen desbideratzeak beheko taulan betekotasunak beteko ditu.

◆ Ikuskapena eta ikuskapena GCS motako tentsio baxuko multzoa

instalazioa eta funtzionamendua jarri aurretik

(1) Egiaztatu armairuaren goiko pintura edo estalitako materialak (esaterako, spraying plastikoa) kaltetuta dauden ala ez, eta armairua lehorra eta garbia den ala ez.

(2) Osagai elektrikoen funtzionamendu mekanismoa malgua den ala ez, eta ez da inolako eragiketa edo gehiegizko funtzionamendu indarrik egon behar.

(3) Etxetresna elektriko nagusien kontaktu nagusiak eta laguntzaileak fidagarriak eta zehatzak diren ala ez.

(4) Tiradera edo erorketa mekanismoa malgua eta arina izan behar da, nahastu eta talka egin gabe.

(5) Tiraderaren edo erpinaren egituraren kontaktu higigarri eta estatikoen erdiko lerroak koherentea izan beharko lukete, eta kontaktuak harreman estuan egon beharko lukete. Kontaktu nagusien eta laguntzaileen sakontasunak baldintzak bete beharko lituzke. Elkarrizketa mekanikoa edo elektrikoa: erantzunaren ekintza zuzena da, eta blokeoa edo askapena fidagarria izan beharko litzateke.

(6) Tamaina bereko tiraderak modu egokian trukatzeko eta talka egin gabe.

(7) tiraderaren eta armairuaren arteko kontaktua harreman estua izan behar du. Tiradera bultzatzen denean, tiraderaren oinarria kontaktuan jartzen da harremanetan jartzen denean eta ateratzen denean, kontaktu nagusia deskonektatu da kontaktu nagusiaren ondoren.

(8) Instrumentuaren kalibrazioa, transformadorearen eraldaketaren erlazioa eta polaritatea zuzena izango dira.

(9) Fusearen oinarrizko zehaztapenak ingeniaritza diseinuaren baldintzak bete beharko ditu.

(10) Babesaren balorazioa eta ezarpena zuzena eta fidagarria izango da.

(11) Erabili 1000V MEGOHMMETER bat ez da 1mω baino txikiagoa den isolamenduarekiko erresistentziaren balioa neurtzeko.

(12) Busbar bakoitzaren konexioa ona izango da, eta isolamendu euskarriak instalatzea, instalazio piezak eta bestelako osagarriak sendoak eta fidagarriak izango dira.

◆ Erabili GCS motako tentsio baxuko multzo osoa

▶ Gailua hormaren kontra instalatuta ez dagoen tentsio baxuko multzoa da, aurrealdean funtzionatuta eta bi aldeetan mantentzen da. Profesional kualifikatuek soilik mantendu edo ireki dezakete mantentze-kanal eta armairuaren atea funtzionatzeko, ikuskatzeko eta mantentzeko.

▶ Airearen etengailua eta moldako kasuak zirkuitu-zulatzaileak aldi berean bereizi eta itxi dira, batez ere zirkuitu laburren bereizketa eta itxiera ondoren, tokiko kontaktu erredurak sortu eta karbono substantziak sor ditzaketenak, harremanetarako erresistentzia handituko dutenak. Hori dela eta, zirkuituaren etengailuaren eskuliburuan mantendu eta berregituratu beharko lirateke.

▶ Instalatu eta mantentzearen ondoren, konpartimentuen eta unitate funtzionalen arteko isolamendua zorrotz egiaztatu behar da gailuaren bereizketa funtzional ona ziurtatzeko eta errua zabaltzea ekiditeko.

● Produktuen paketea

Fabrikatzaileak honako dokumentu eta osagarriak emango ditu hornitzean:

▶ Gailuaren zerrenda

▶ Produktuaren ziurtagiria

▶ Erabilerarako argibideak

▶ Fabrikako proben txostena

▶ Marrazki elektriko garrantzitsuak

▶ Kabinetearen atearen teklak, ustiapen-heldulekuak eta kontratuan zehaztutako ordezko piezak.

▶ Osagai nagusien instalaziorako argibideak

● Argibideak eskatzea

GCS motako tentsio baxuko multzoen eskaera-kontratua honako eduki hauek ditu:

▶ Produktuaren eredu osoak zirkuitu eskema nagusia eta zirkuitu eskema laguntzailearen zenbakia biltzen ditu.

▶ Zirkuitu sistema nagusia konbinazio sekuentzia diagrama

▶ Zirkuitu osagarriaren eskema elektrikoa

▶ Armairuko osagaien zerrenda

▶ Zirkuitoko tentsioa, korrontea eta ordua bezalako parametroak ezartzea.

▶ Produktuaren erabilera normalarekin batera ez diren beste mahai bereziak.
