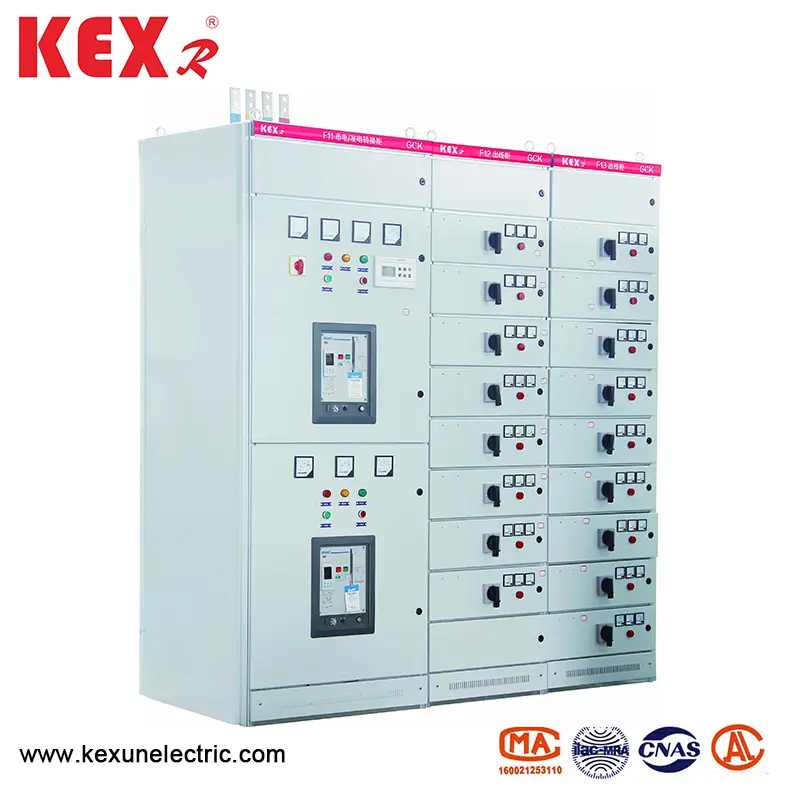

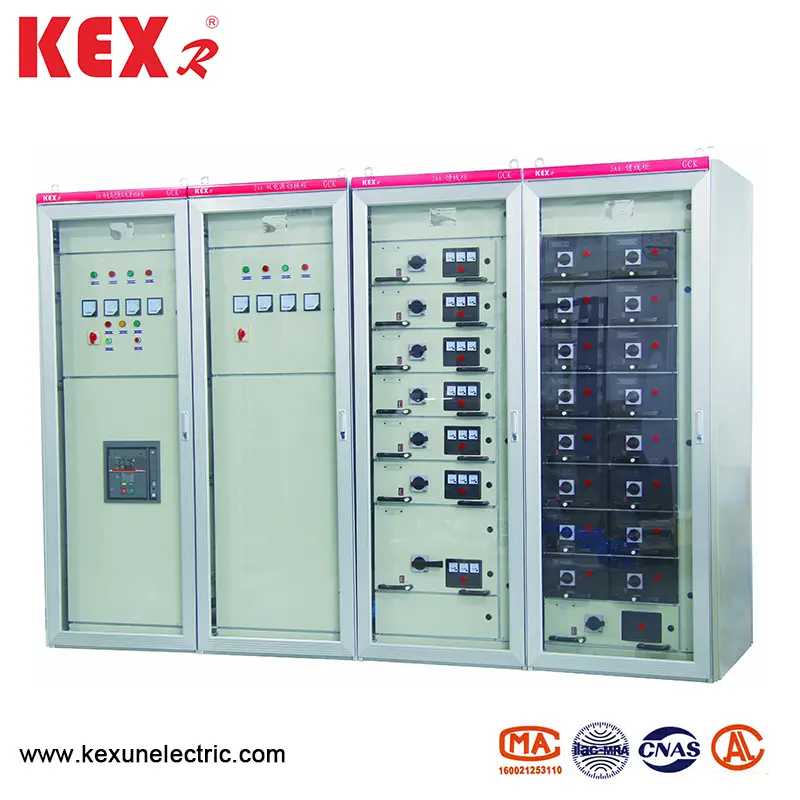

Behe-tentsioaren marrazki-aldagaia

● Produktuen ezaugarriak

Tentsio baxuko marrazteko etengabeko gaitasunak, egonkortasun dinamiko eta termikoaren abantailak ditu, egitura, serie aurreratuak eta zentzuzkoa, hainbat eskema unitateen konbinazio praktikoa, zirkuitu gehiago, switchare batean, solairuko espazioan, itxura ederra, segurtasun maila, segurtasuna eta fidagarritasuna, mantentze erosoa eta abar. Produktu hau IEC439 NEMAICS2-322 araua da, eta GB7251-87 "Tentsio baxuko aldagailuen" estandar nazionala eta ZBK36001-89 "Tentsio baxuko etengabeko etengailua" estandar profesionala

● Parametro tekniko nagusiak

● Arkitekturako ezaugarria

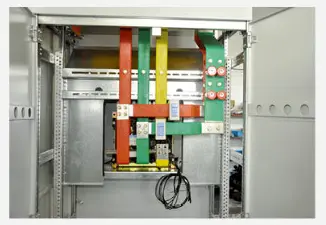

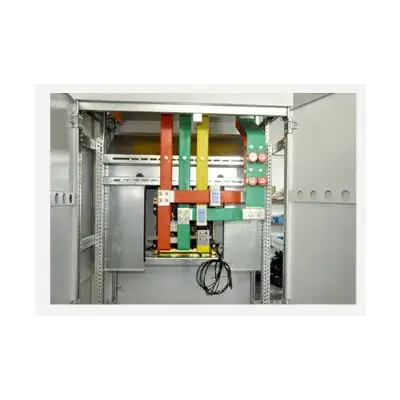

Tentsio baxuko tentsioaren marrazteko etengailuaren oinarrizko fotograma egitura muntatzen da. SwitchGear markoaren egiturazko zati guztiak elkarren artean lotzen dira torlojuak oinarrizko markoa osatzeko. Ondoren, behar bezala, ateak, baflak, partizioak, tiraderak, euskarriak muntatzen dira, autobus barrak eta osagai elektrikoak gehitzen dira etengailu oso bat biltzeko. LV switchgear honek ezaugarri hauek ditu:

▶ 1. Markoa altzairu profilatua da, hiru dimentsiotako izkina platera kokatua da eta soldaduraren egiturarik gabe kokatua, horrela soldadura deformazio eta estresa eta instalazio zehaztasuna hobetzea saihesten dira.

▶ 2. Marko eta zatien zuloak muntatzen dira E = 20mm moduluaren arabera.

▶ 3. Barne egiturazko zatiak galbanizatuta daude. Bilketa eta fosfato ondoren, kanpoaldea epoxi hauts elektrostatikoarekin bustitzen da. 4. ZENTRO ZENTROAN (PC) Sarrerako aldagailuetan, goiko aldea autobus horizontala da, eta autobusaren eremu horizontalaren behealdea zirkuitua da. Zirkuitu-jauziak Domestic DW15C, ME eta beste serieekin hornituta egon daitezke eta atzerriko enpresa elektrikoek sortutako hainbat zirkuituk ere hornituta egon daitezke, erabiltzaileen beharrizanen arabera, ABB konpainiak eta zirkuitu adimendunak sortutako serieko zirkuituak. Oro har, PC unitateak zirkuitu nagusia (autobus akoplamendua barne) du alderantzizko errenkadekin. Korrontea 630A-1600a denean, 800 × 1000 × 2200 tamaina orokorrean (X zabalera X sakonera X altuera) tamaina orokorrarekin hartzen du. Fakturarik gabeko zirkuitu nagusiak 800 × 800 × 2000 (zabalera, sakonera eta altuera) kanpoko dimentsioarekin bat egiten du. Korrontea 1600A-3150A artean dagoenean, 1000 × 1000 × 2200 tamaina orokorra duen aldagaia hartzen du (X zabalera X sakoneraren altuera). Ez da aktibatuta dagoen etengailua. Unitate unordea 1600A-3150A denean, 1000 × 1000 × 220 (zabalera × sakonera × altuera) kanpoko dimentsioarekin hartzen du. Fakturarik gabeko zirkuitu nagusiak 1000 × 800 × 2200 kanpoko dimentsioarekin bat egiten du (X zabalera X sakoneraren altuera).

▶ 4. Zentralen (PC) elikagaien egitura Switchear sarrerako etengailuen antzekoa da. Elikadura korrontea 630A-1600A bada, 1000 × 1000 × 2200 (zabalera × Sakonera × altuera) aldagaia bi begizta hornituta egon daiteke, gora eta behera antolatuta daudenak.

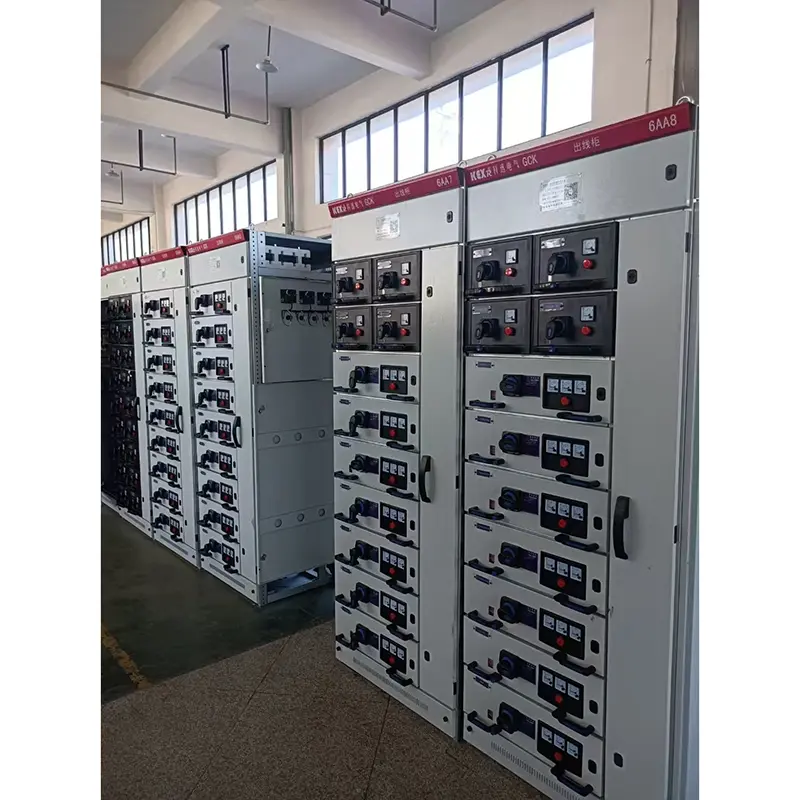

▶ 5. Motorren Kontrol Zentroak (MCC) bi motak ditu: hormako aldagaia eta hormako aldagaia ez da. Busbar eremua horizontala da eta tiraderaren unitate funtzionalaren eremua busbar eremu horizontalaren azpitik dago, eta tiraderaren unitate funtzionalaren eremuaren altuera 1840 mm da. Aldagilearen gorputza horma muntatuta dagoenean, switchGear ezkerreko aldea unitate funtzionala da, eta eskuineko zatiak 200mm zabaleko kablearen irteera gunea du. SwitchGear-en dimentsio orokorrak 800/500/2200 dira (zabalera / sakonera / altuera). Aldagaia hormatik kanpo instalatzen denean, switchGear-en zabalera 600mm da eta kablearen irteera eremua switchGear atzeko aldean dago. SwitchGear-en dimentsio orokorrak 600 × 800 (1000) × 2200 dira (X zabalera X sakoneraren altuera). Bi motako etengailu mota daude: 800 eta 1000. Iradokitzen dugu erabiltzaileek 1.000 sakelako sakonera aukeratzea PC switchGear-en sakonerarekin bat datorrena. Tiradera etengailutik ateratzen denean, etengailuen zuzeneko zatia ez da agerian, segurua eta fidagarria da.

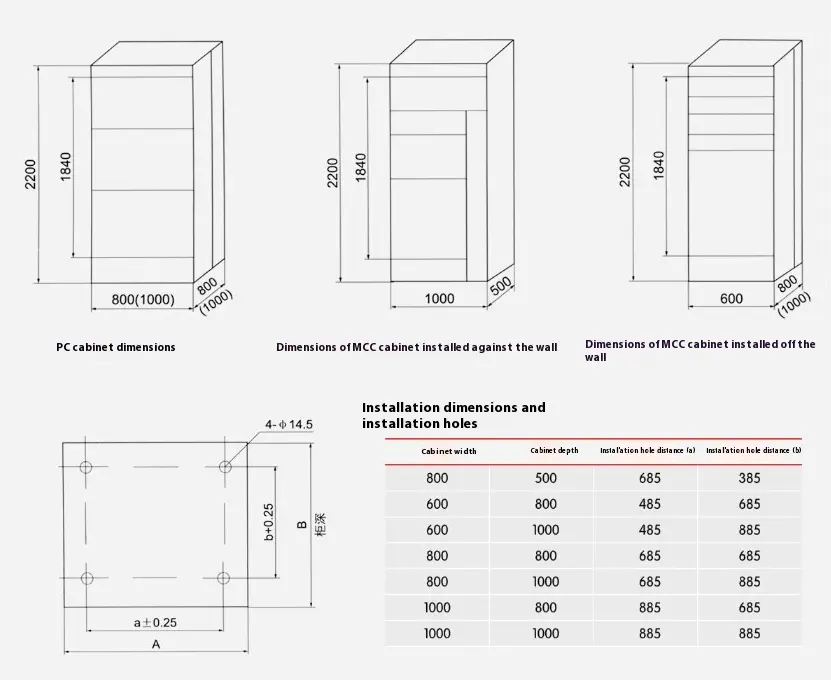

● LV switchgear dimentsio orokorrak, instalazio neurriak

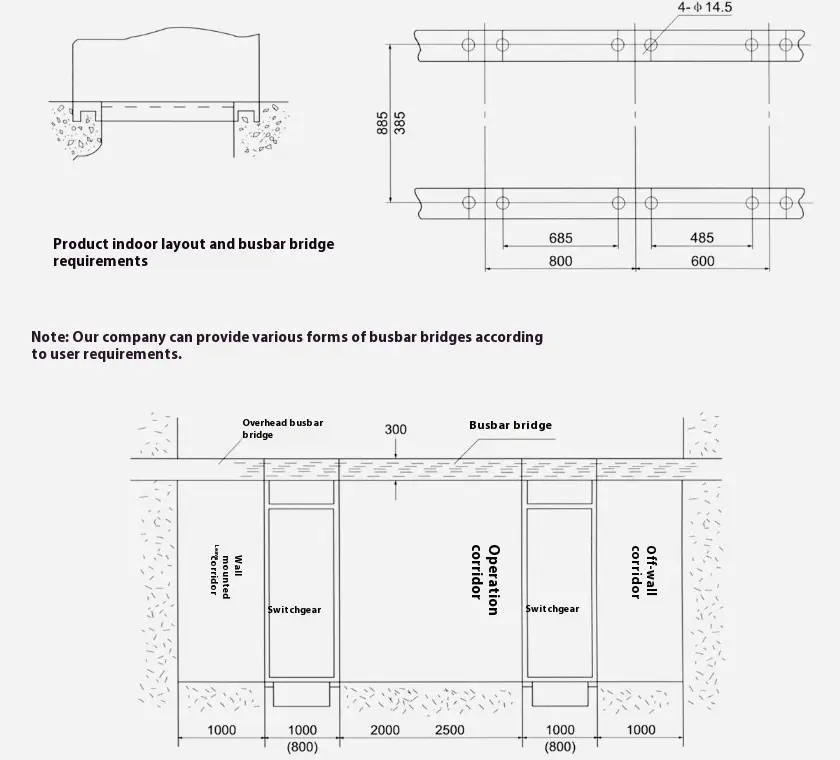

● Tentsio baxuko drainatutako diagrama eskematikoa SwitchGear Instalazio Fundazioaren

● Kontuz

▶ Produktu hau instalatzean, tentsio baxuko marraztutako etengailuen arteko lerro horizontala sendo eta fidagarria izan behar da.

▶ Produktu honen atea etengabeko funtzioa du etengailu nagusiarekin, hau da, atea piztearen egoeraren baldintzetan bakarrik ireki daiteke. Produktu honen beste aldea torlojua zigilatzeko plaka da, etengabeko funtziorik ez duena. Beraz, deskonektatu energia hornidura produktu honen alboko plaka desmuntatzean mantentze lanetarako.

▶ Profesionalek ez lukete etengailua ireki behar mantentze lanetarako.
