Zergatik gero eta bezero gehiagok aukeratzen dute C-GIS?

Zer da C-GIS?

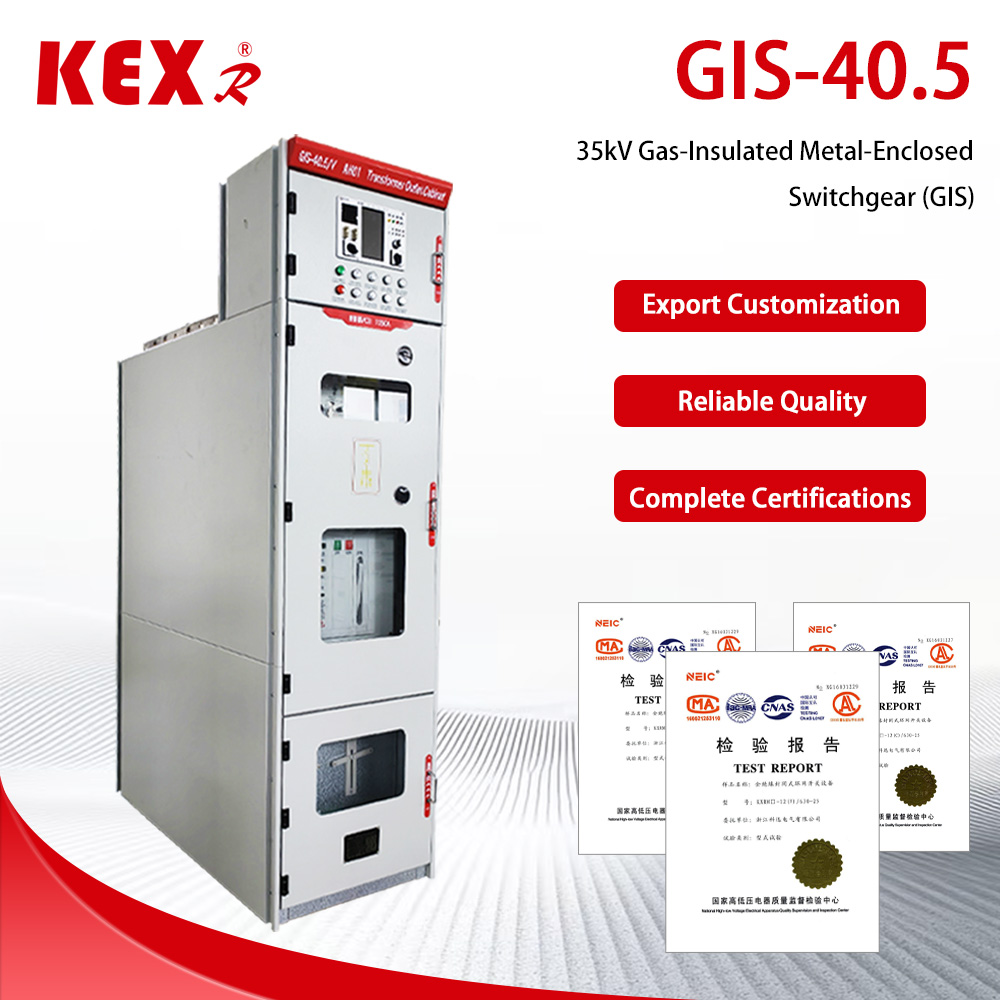

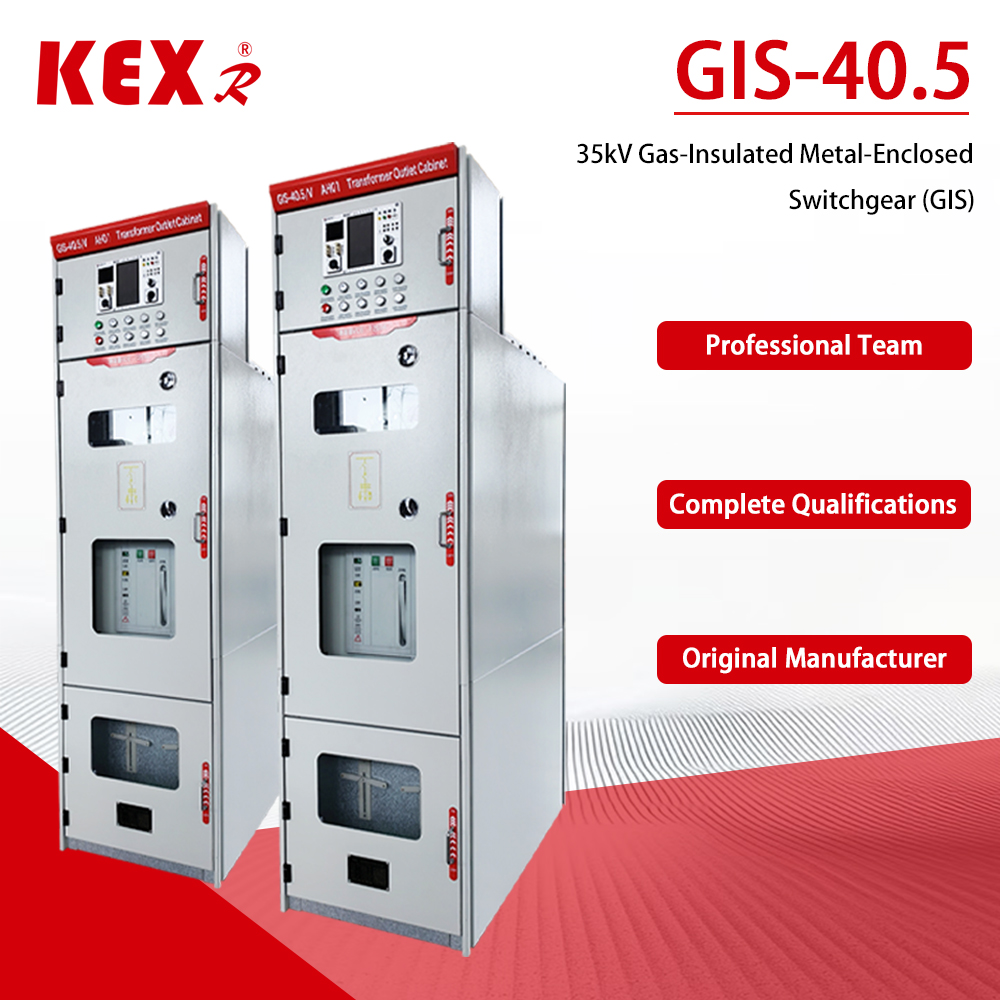

The40,5kV C-GIS Kabinetea(35 kV-ko sistemetan ohikoa) GIS teknologiaren hedapen arrakastatsua da tentsio ertaineko eremura. Bere diseinuaren oinarrizko kontzeptua honako hau da:

1.Egitura guztiz itxia: goi-tentsioko zuzeneko pieza guztiak altzairu herdoilgaitzezko xaflez soldatutako gas-kutxa itxi batean zigilatzen dira, kanpoko ingurunetik guztiz isolatuta dagoena.

2.Gasaren isolamendua: gas-kutxa gas isolatzailez betetzen da airea euskarri isolatzaile gisa ordezkatzeko. Gas isolatzaile arruntak honako hauek dira:

3.SF (sufre hexafluoruroa): ohiko ohiko medioak isolamendu-errendimendu bikaina du, baina ingurumen-presioari aurre egiten dio berotegi-efektu handia dela eta.

4.Ingurumena babesteko gasa: "Karbono bikoitza" helburua betetzeko, merkatua aire lehorra, nitrogenoa (N) edo ingurumena babesteko gas berria hartzen hasi zen garapen berdea sustatzeko alternatiba gisa.

5.Hutseko etengailua: Kommutagailuaren oinarrizko etengailuak normalean hutseko etengailua hartzen du zirkuituaren konexioa eta deskonexioa osatzeko.

6.Diseinu modularra: produktua hainbat modulu estandarz osatuta dago (adibidez, etengailuaren modulua eta bus modulua), eremuan malgutasunez konbina daitezkeenak eta erraz heda daitezkeenak.

Oinarrizko abantailak eta agertoki aplikagarriak

Tradizionalarekin alderatuta (aire isolatutako panelarekin), 40,5 kV C-GIS-k abantaila nabarmen hauek ditu, baina hasierako kostu altuari ere arreta jarri behar dio:

1.Egitura trinkoa, espazioa aurreztea: gasaren isolamenduaren errendimendua airea baino askoz hobea denez, armairuaren tamaina asko murrizten da. Zehaztapen bereko AISekin alderatuta, C-GIS-ek hartzen duen azalera % 50 baino gehiago edo % 76raino murriztu daiteke, eta hori bereziki egokia da lur-baliabide estuak dituzten hiri-azpiestazioetarako.

2.Ingurumenaren egokitzapen sendoa, segurtasuna eta fidagarritasuna: guztiz zigilatutako diseinuak ingurune gogorrei aurre egiteko aukera ematen du, hala nola altitude handia, hezetasuna, gatz-lainoa, kutsadura eta kondentsazioa. Zuzeneko piezak ez daude agerian, eta segurtasuna handia da. Zero neurriko presioaren azpian ere (gas-ihesak), isolamendu-maila jakin bat mantendu daiteke.

3.Funtsean mantentze-free, funtzionamendu eta mantentze-kostuak murriztuz: oinarrizko osagaiak kanpoko ingurunetik isolatuta daudenez, funtsean, hautsak eta hezetasunak ez dute eraginik, oinarrizko mantentzerik gabeko mailara iristen da.

4.Hasierako inbertsio handiagoa: Material eta prozesu sofistikatuagoak erabiltzeagatik (adibidez, altzairu herdoilgaitza, robot bidezko soldadura, helio ihesen detekzioa, etab.), C-GIS-en hasierako kontratazio-kostua AIS baino handiagoa izan ohi da.

Abantaila hauekin, C-GIS asko erabiltzen da energia sortzeko (fotovoltaikoa, energia eolikoa) sustapen-estazioetan, hiri-banaketa sarearen eraldaketan, trenbideen garraioan, goi-eraikinetan, industria- eta meatze-enpresetan, datu-zentroetan eta ingurune gogorretan (adibidez, altitude handian, kostaldeko eremuetan eta kutsadura handiko industria-guneetan).

Egitura- eta diseinu-ezaugarriak

Ekipoen segurtasuna eta fidagarritasuna bermatzeko bizi-ziklo osoan (30 urtera arte edo gehiago),40,5kV C-GIS egitura-diseinuan eta fabrikazio-teknologian ezaugarri hauek ditu:

1.Goi-mailako babesa: Aire-kutxaren babes-maila, oro har, IP67ra iristen da, eta horrek epe laburrean murgiltzearen eragina jasan dezake.

2.Doitasunezko soldadura prozesua: gas-kutxa normalean 304 altzairu herdoilgaitzezko plakaz egina dago, 3 mm-ko lodiera duena, robotek automatikoki laser bidez soldatzen duten soldaduaren indarra eta estutasuna bermatzeko.

3.Isurketa zorrotza: fabrikatu ondoren, zehaztasun handiko helio-masa espektrometroaren ihes-detektagailua erabiliko da detektatzeko SF gasaren urteko isurketa-tasa ≤0,1% dela ziurtatzeko, eta goi-mailako produktu batzuk ≤0,01% ere irits daitezke.

4.Integrazio adimenduna: gis kabinete adimendunen belaunaldi berri batek sentsoreak ditu, hala nola tenperatura, deskarga partziala, ezaugarri mekanikoak, etab., denbora errealeko egoeraren monitorizazioa, urruneko kontrola eta akatsen abisu goiztiarra onartzen dutenak, eta sare adimenduna gauzatzeko zati garrantzitsua da.
