Armadura-jantzia aldatzeko ekipamendua

● Laburpena

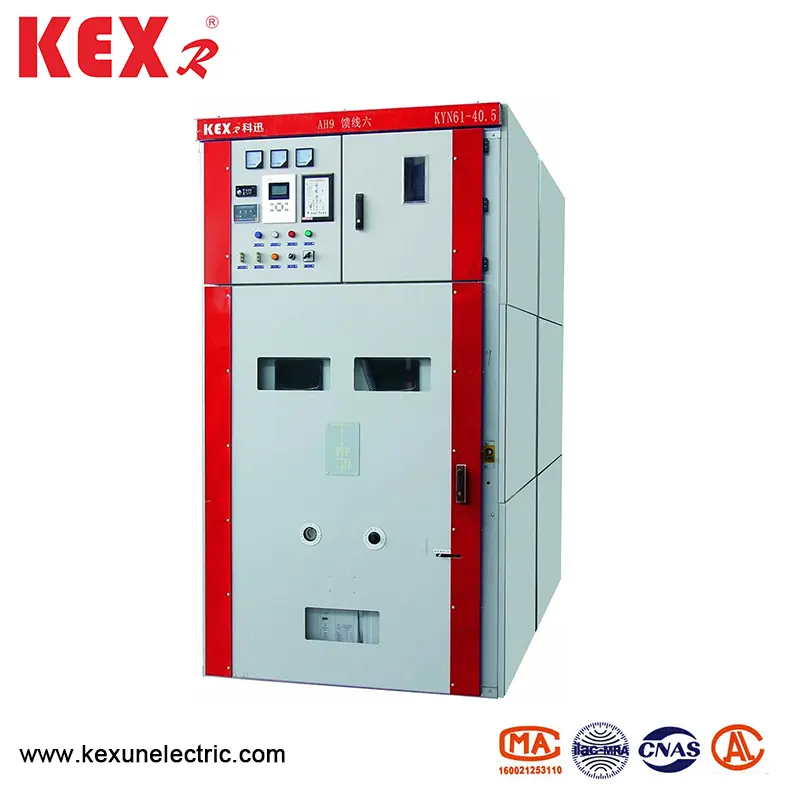

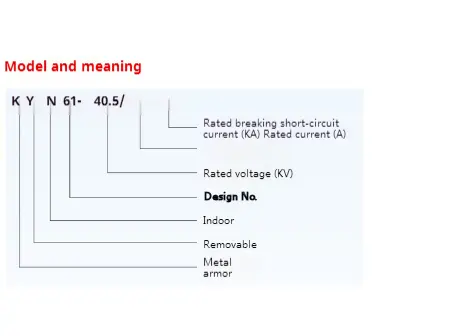

Kyn61-40.5 Armadura-Clad Shifting Switting Ekipamendua (aurrerantzean ekipamendu gisa aipatzen da) barne-banaketa gailu osoa da, hiru faseko AC 50Hz-rekin eta 40,5KV-ko tentsio kalifikatua. Energia elektrikoa jasotzeko eta banatzeko zentral industrial, azpiestazio eta industria eta meatze enpresa gisa, zirkuituak kontrolatu, babestu eta antzeman ditzake eta maiz erabiltzen diren lekuetan ere erabil daiteke. Switch ekipamendu hau GB / T11022-1999, GB3906-2006 eta DL404-1997-rekin bat dator.

● Kyn61-40.5 osagai bakoitzeko parametro teknikoak Mota Armadura-Clad Shifting Switch Equipment

◆ Vacuum switchgear

◆ hutsezko zirkuitua

◆ Udaberriko makineria

● Kyn61-40.5 motako ezaugarriak

Switch ekipamendua GB3906-1991 eta IEC298 metaliko itxitako ekipamendu estandarraren arabera diseinatuta dago. Ekipamendu osoa bi zatiz osatuta dago: ekipamendua eta marrazkiaren zatia (eskuzarra). Ekipamenduaren egitura boltxoekin elkartzen da eta konbinatzen da. Switch ekipamenduaren barrualdea zirkuitu-gela, autobus gela nagusia, kable gela eta errele instrumentu gela metalezko partizioaren arabera banatzen da. Maskorraren babes maila IP3X iristen da eta konpartimentuen arteko babes maila IP2X da eta metalezko egiturazko kide guztiak modu fidagarrian daude. Begizta sistema nagusiaren konpartimentu bakoitzak presio askapen kanala du ihes independentearentzat.

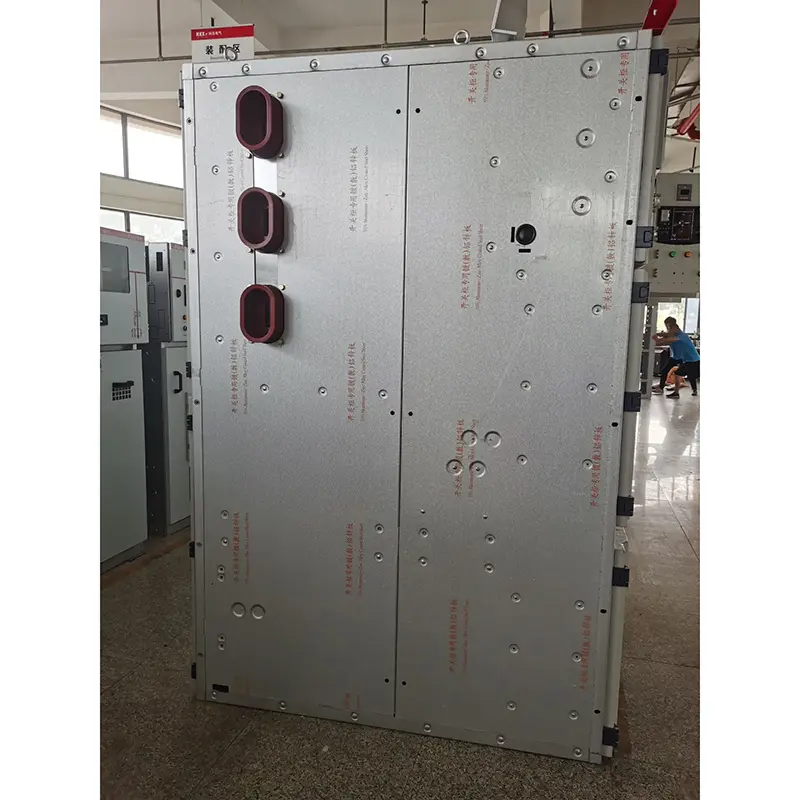

◆ Maskorra eta partizioa

Armaduraren zurrunbiloaren shifting swifting ekipamendua hotzean estalitako altzairuzko plakaren bidez torlojua da, CNC makina-erremintak prozesatu eta okertu ondoren. Beraz, muntaxatutako ekipoak dimentsio estrukturalen uniformetasuna ziurtatu dezake. Armadura-txirla aldatzeko etengailuaren ekipamendua zirkuituetan, autobus gela nagusia, kable gela eta errele instrumentu gela daude, eta zati bakoitza metalezko partizioan bereizten da.

◆ Eskuz

Eskuzpartak Zirkuituaren eskuz egindako eskuz banatu daiteke, eskuko eskuko eskuko eskukoak, neurketa eskuzaburua, isolamendu eskuzorro eta abar. Esku mota guztiek forma eta tamaina berdina dute, eta eskuzartak helburu berdina dute. Eskuzartek proba / isolamendu posizioa eta ekipamenduan lan posizioa du, eta posizio bakoitza interkonexio gailu batez hornituta dago, eskuak ezin da kasualitatez mugitu, aurreko bi posizioetan egon ez dadin.

◆ Zirkuituaren etengailua

Pista zehatz bat instalatzen da Eskuz egindako Zirkuituko Konpartamentuan mugitzeko. Zirkuitu haustea probaren posizioaren eta lan posizioaren artean mugitzen denean, isolamendu-balbula automatikoki irekiko da edo ixten da, eta horrek ziurtatzen du langileek ez dutela kargatutako gorputza ukitzen. Eskua itxita dagoen ekipamenduaren atearekin funtziona daiteke eta eskuko eskuko posizioa ekipamenduan ikus daiteke behaketa leihoaren bidez, eta, aldi berean, eskuz egindako edozein seinale funtzional ikus daitezke.

◆ Autobus konpartimentua

Autobus nagusiak armadura-jantzia aldatzeak beste batera eramaten ditu. Autobus guztiek isolamendu konposatua hartzen dute.

◆ Kablearen konpartimentua

PT, lurreko etengailua, tximista eta kable anitz kableak instalatu daitezke.

◆ Errele gela

Barruko taula eta erreleboko mahaia bigarren mailako osagaiekin hornituta egon daiteke, hala nola kontrol eta babes osagaiak, neurketa eta bistaratzeko tresnak eta zuzeneko jarraipen adierazleak.

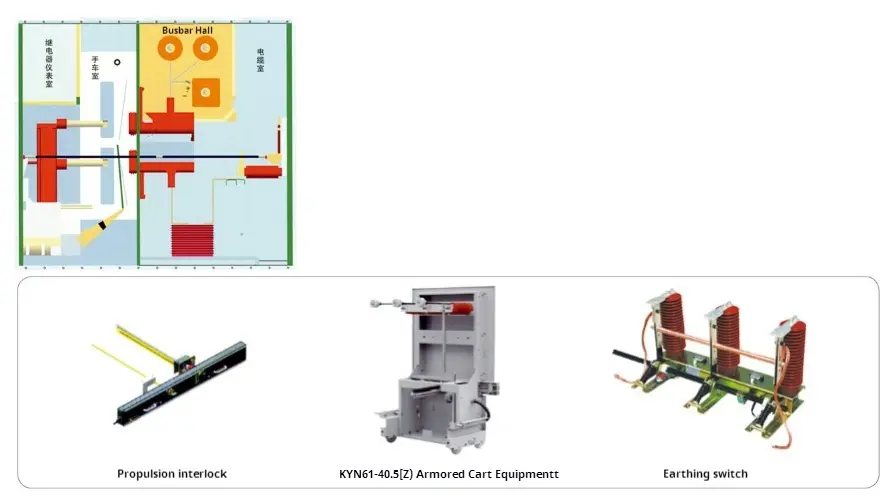

◆ Barruti gailua

Armadura-jantziak aldatze-ekipamenduak lotura-gailu fidagarria du, eragileen eta ekipoen segurtasuna modu eraginkorrean bermatzen duena;

Lurzoruaren etengailua itzalitako posizioan dagoenean, eskuzartak proba / isolamendu posiziotik bakarrik mugitu daiteke lan posiziora; Eta atzeko atea ezin da ireki, eta horrela, elektrifikatutako tarteetan sartzea okertzea eragotzi du. Eskuz esku ekipamarretik erabat ateratzen denean edo eskuzartak ekipamenduan proba / isolamendu posizioan dagoenean eta terraza etengailua lotzen eta desblokeatu egiten da, terraza etengailua itxi daiteke. Eskua lan posizioan dagoenean, lurreko etengailua ezin da itxi. Lurreko etengailua akats bidez piztea eragozten du eta eskuak lan-posiziora mugitzea eragozten du lurreratze etengailua itxita dagoenean. Zirkuitu-haustura eskuzorroak proba / isolamendu posizioan edo lan-posizioan bakarrik dagoenean, zirkuituaren etengailua funtziona dezake; Gainera, zirkuituaren apurtzailea itxita egon ondoren, eskuak ezin du mugitu, eta horrek zuzeneko karga saihesten du zirkuituaren etengailua akats bidez. Elkarketa elektrikoa ekipamenduen artean instalatu daiteke.

◆ Gailua terraza

Kableen gelan, 6 × 50mm2 autobus taberna dago, ondoko ekipamenduetatik pasatu eta ekipamenduekin harreman ona egin dezake.

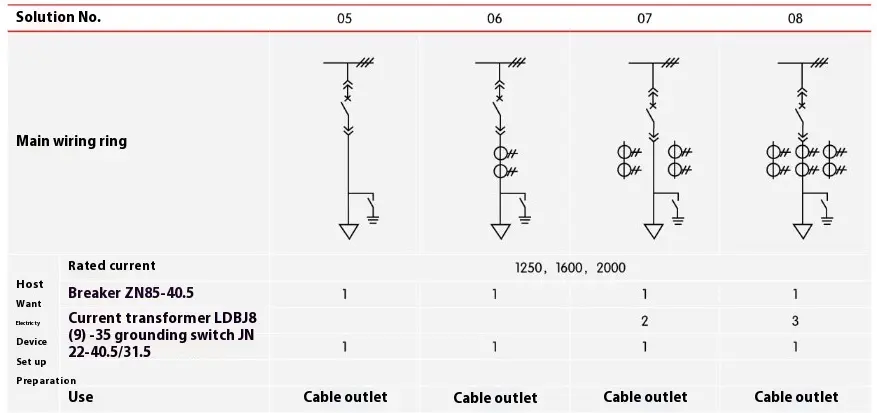

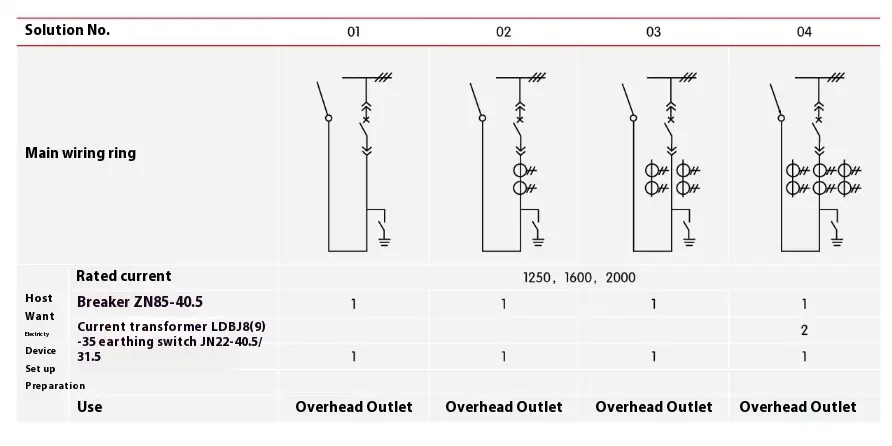

● Kableatu eskema nagusia

Armadura-konplexuen erregimen arruntak erabiltzen dira. Erabiltzaileen kablearen sarrerako eta irteerako lerroen, gaineko sarrerako eta irteerako lerroen, komunikazio eta neurketen, babesaren eta abarren beharrak asetzeko.

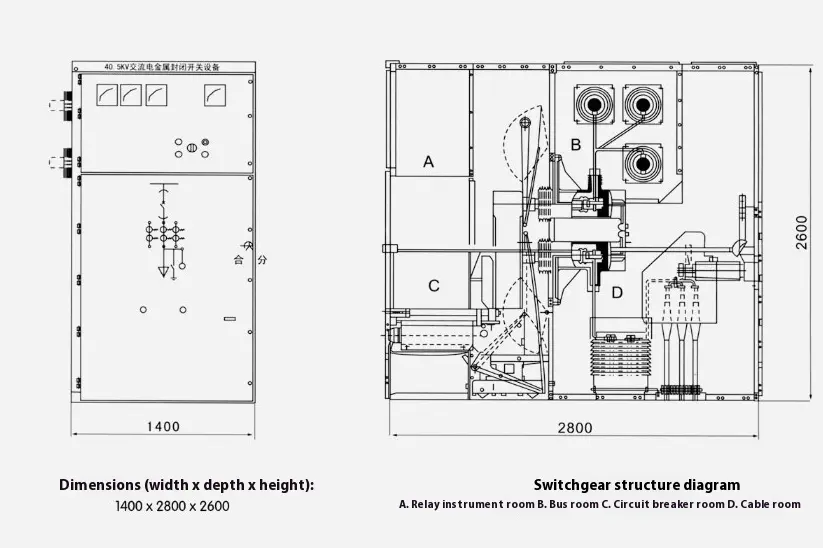

● Egiturazko dimentsioak eta armaduraren eskemaren diagrama eskemaren eskemaren ekipamendua
