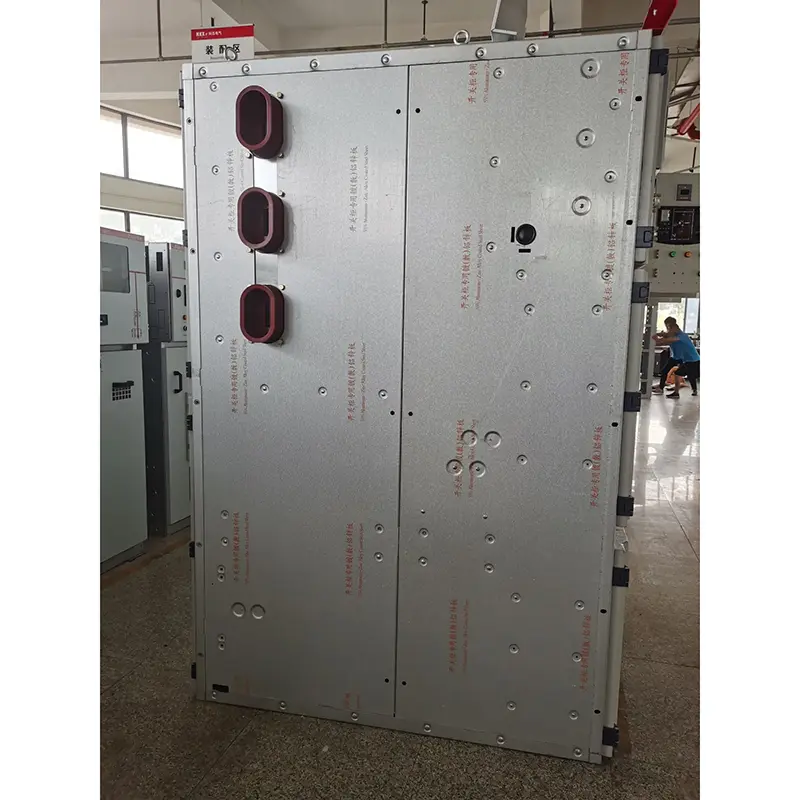

Armadura-jantzia switchgear aldatzen da

● Ezaugarri tektonikoak

▶ SwitchGear egitura muntatzen da, eta zirkuituaren apurtzailea eskuz egindako zorua da

▶ Kyn61-40.5 Mota Armadura-Clad Shifting Switchgear konposatu gabeko hutsezko zirkuitu itxurako breaker konposatua du.

▶ Eskuzartaren markoa berun torloju eta intxaur propultsio mekanismoarekin hornituta dago, eta horrek eskuzarrena erraz mugitu dezake eta propultsioaren egitura kaltetu ez dezake

▶ Eragiketa guztiak armairuaren atearekin egin daitezke

▶ etengailu nagusiaren, eskuz egindako eta aldatzeko armairuen ateen arteko loturak derrigorrezko blokeo modu mekanikoan hartzen du "bost prebentzioa" funtzioa betetzeko

▶ Kableen gelak hainbat espazio ditu kable ugari konektatzeko

▶ Lurzoru bizkorra etengailua lurreratzeko eta zirkuitu laburrerako erabiltzen da

▶ Maskorraren babes maila IP3X da, eta babes maila IP2X da; eskuko atea zabalik dagoenean

▶ Armadurak aldatze aldaketak GB3906-1991.DL404-1997-rekin konformatzen du eta IEC-298 Nazioarteko Estandarra hartzen du erreferentziarako.

● Ingurumen baldintzak

▶ Giro tenperaturaren goiko muga + 40 ℃ da, eta 24 orduren buruan neurtutako batez besteko balioa ez da 35 ℃ gainditzen, eta beheko muga da 15 ℃

▶ Altitudea: itsaso mailatik 1000 m baino gehiago ez

▶ Hezetasun erlatiboa: eguneroko batez besteko balioa ez da% 95 gaindituko, eta hileko batez besteko balioa ez da% 90 gaindituko

▶ Lurrikararen intentsitatea: 8 gradu baino gehiago ez

▶ Uraren lurrunaren presioa: eguneroko batez besteko balioa ez da 2.2kpa gaindituko, eta hileko batez besteko balioa ez da% 90 gaindituko.

● Parametro teknikoko taulak

◆ Vacuum switchgear

◆ hutsezko zirkuitua

◆ Udaberriko makineria

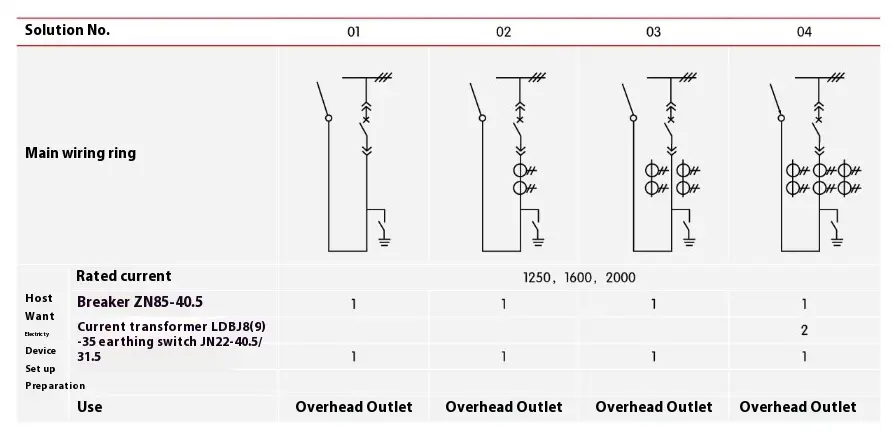

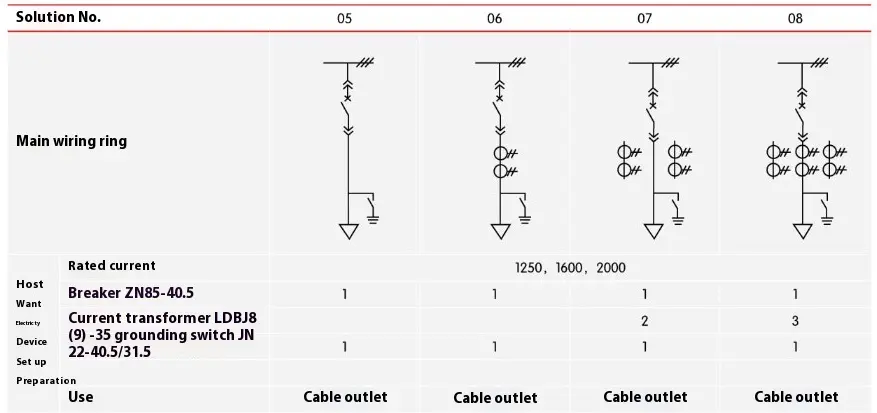

● Kable bidezko eskemak

Armadura-konplexuen erregimen primario arruntak dira. Erabiltzaileen kablearen sarrerako eta irteerako lerroen, gaineko sarrerako eta irteerako lerroen, komunikazio eta neurketen, babesaren eta abarren beharrak asetzeko 27 dira.

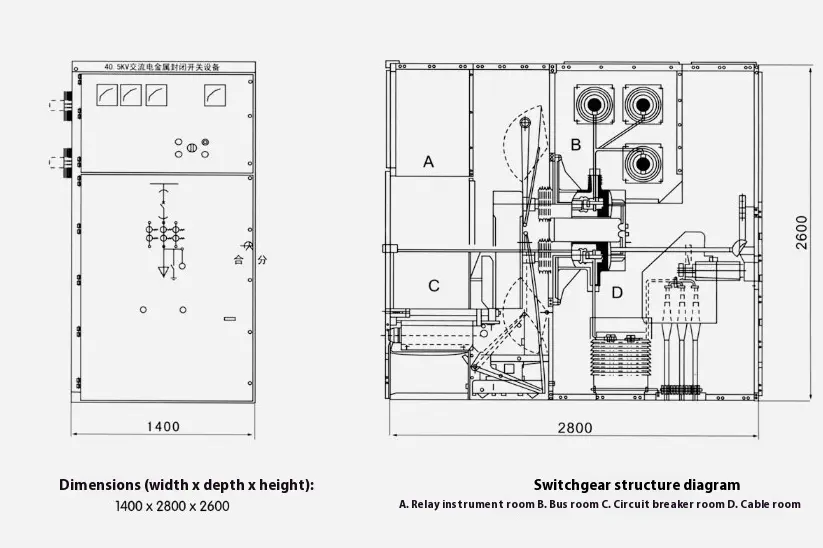

● Armaduraren dimentsio estrukturalak aldatu egiten dira

● SwitchGear instalazioa

▶ Kyn61-40.5 motako altuera Switchgear-en gela elektrikoa aldatu da: ≥ 4500mm

▶ Armairuaren atzeko aldetik hormara: ≥ 1500mm

▶ Fundazioaren fotograma: ≤ 1 mm / m

▶ Kapsulatutako Kanalaren Fundazioak ez du lurretik 3 mm baino gehiago izango

▶ Fundazioan konpondu daiteke torlojuak edo soldadurak

▶ SwitchGear-en pisua 1800kg ingurukoa da

▶ SwitchGear funtzionamendu korridorearen zabalera (errenkada bakarra): ≥3000mm eta errenkada bikoitza (aurrez aurre) ≥4000mm.

● Produktuen koherentzia

◆ Linearen erregimen nagusiaren zenbakia, autobus sistema bakarreko diagrama, moldaketa-diagrama eta diseinu diagrama

◆ Sekulako zirkuituaren diagrama elektrikoa eta terminalen antolamenduaren diagrama

◆ Armaduraren konplexua aldatzeko armairu elektrikoen zehaztapena eta kantitatea

◆ Autobus eta adar autobus nagusien zehaztapenak eta materialak

◆ Ordezko piezak eta ordezko piezak

◆ Baldintza bereziak fabrika batekin ados egongo dira

◆ Produktuen teknologiaren etengabeko hobekuntzaren ondorioz, datu guztiak gure fabrikako sail teknikoaren azken baieztapenaren mende egongo dira. Aldaketarik badago, ez da abisurik egongo.

● Argibideak eskatzea

◆ Kableatu eskema nagusiaren diagrama, xedea eta alanbre bakarreko sistemaren diagrama; Tentsio kalifikatua; Korronte kalifikatua; Zirkuitu laburreko korrontea baloratua; Potentzia banatzeko gela eta antolaketa eta konfigurazio plana, etab.

Adierazi sarrerako eta irteerako kableen zehaztapenak

◆ SwitchGear eta beste blokeo eta gailu automatikoen kontrol, neurketa eta babeserako funtzioak.

◆ SwitchGear-en osagai elektriko nagusien eredua, zehaztapena eta kantitatea. Autobus zubiaren konexioa beharrezkoa da aldagailuen edo sarrerako armairuen artean, hala nola, egungo autobus zubiaren indarrean dagoen datuak, autobus zubia eta lurretik altuera

◆ Armadurak aldatzeko aldagaia ingurune berezian erabiltzen denean, zehatz-mehatz zehaztu beharko litzateke eskaera egitean.

◆ Beste eskakizun bereziak.

● SwitchGear Instalazio Fundazioaren diagrama eskematikoa
