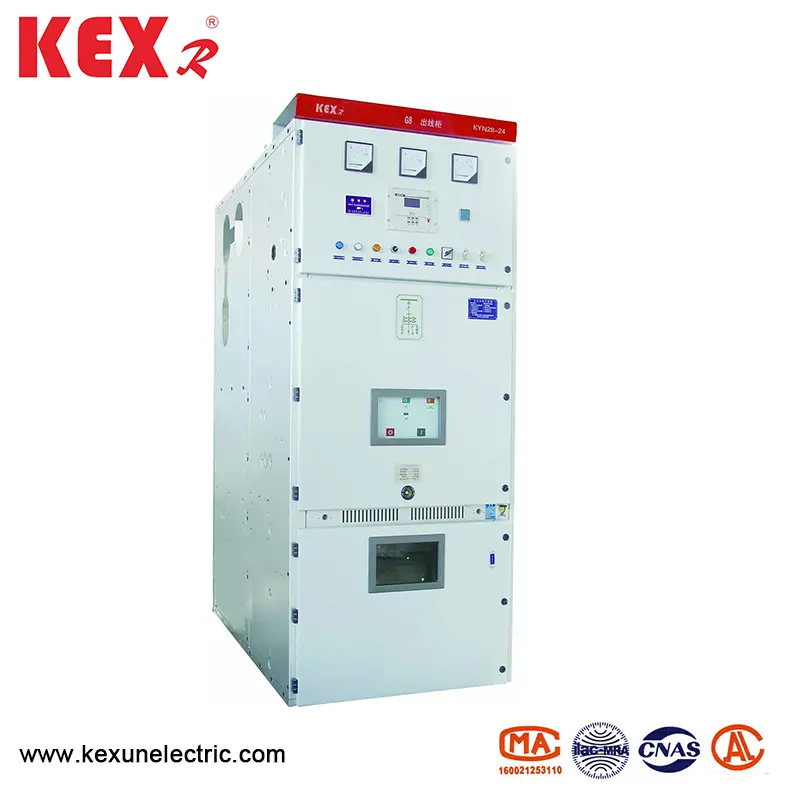

Armadura-jantzia Metal Itxitako Ekipamendua

● Aplikazio eremua

Kyn28-24 motako armadura-klasikoaren aldaketak metalezko etengailua (aurrerantzean). Kyn28-24 Switch Equipment-ek ezberdintasunak saihesteko hainbat funtzio ditu, eskuzarrena karga mugitzea ekiditeko, lurreko etengailua saihesteko zirkuitua haustea saihesteko, lurreko etengailua saihestea elektrizitatearekin ixtea eta zuzeneko konpartimentua akats bidez sartzea eragotzi gabe. Kyn28-24 motako armadurak aldatzeak metalezko itxitako ekipamendua. VS1-24 serieko tentsio handiko AC hutsezko Zirkuitua Eskuz hornituta dago. Switch ekipamenduen bigarren zirkuitua kontrol eta babes osagaiak aurreratu eta fidagarriarekin hornituta dago; Autobusek material isolatzaile birrindugarriak edo epoxi estalitako bitartekoak onartzen ditu, elektrodoaren forma optimizatzen du eta armairuaren gorputza egituran trinkoa da. Teknologia aurreratua, errendimendu egonkorra, egitura zentzuzkoa, erabilera egokia, segurtasuna eta fidagarritasuna ditu.

● Produktuen fabrikazio estandarra

Kyn28-24 motako armadura-jantzia Metal itxitako etengabeko ekipamendua estandarren azpitik betetzen da:

◆ GB 311.1 GB 311.1 Tentsio handiko potentziaren transmisioa eta eraldaketa ekipoak koordinatzea

◆ GB1984 Goi Tentsio AC zirkuitua

◆ GB39063.6KV ~ 40,5KV AC Metal itxita eta kontrolerako ekipamendu itxiak

◆ GB / T11022 Tentsio handiko etengailuen eta kontrol zerbitzuetarako estandarren baldintza tekniko arruntak. ◆ IEC 60694 estandarraren baldintza tekniko arruntak tentsio handiko etengailuetarako eta kontrol zerbitzuetarako. ◆ IEC 62271-200: 2003 Tentsio handiko aldagaia eta kontrol-gunea 200: Tentsio kalifikatua 1KV gainetik 52KV gainetik eta AC metal itxiko tekla eta kontrolerako ekipamenduak.

● Parametro teknikoa

● Egitura eta lan printzipioa

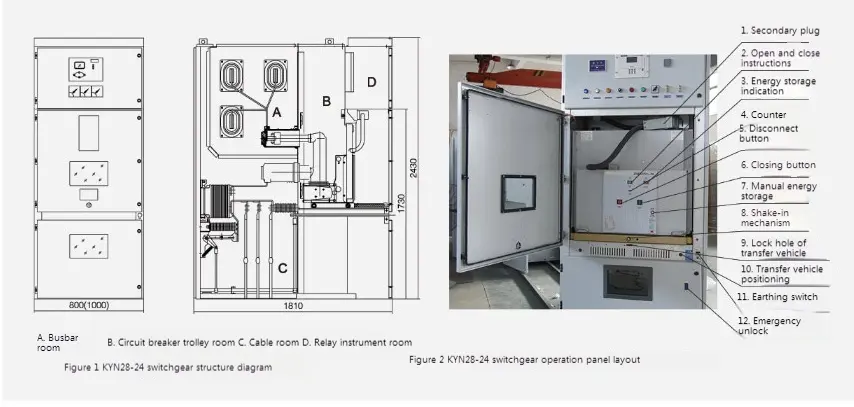

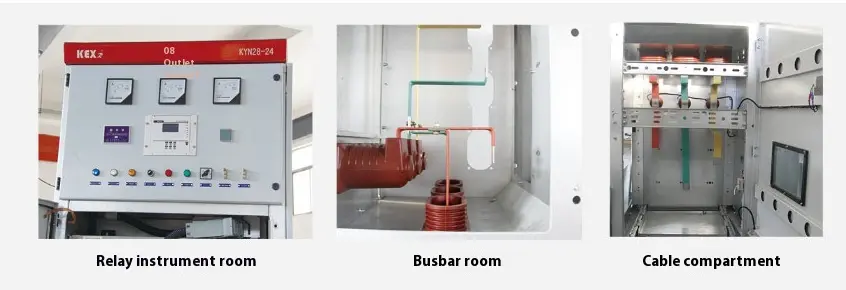

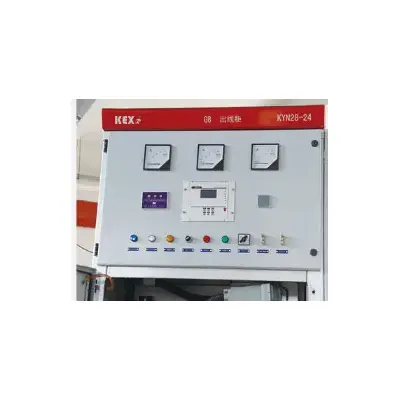

Kyn28-24 motako armadura-kolpea Metal itxitako etengailuaren ekipamendua aldatzen da armairuak eta aldagarriak diren piezak (eskuko izenarekin ezagutzen direnak). Armairua hainbat konpartimentu funtzionaletan banatuta dago, hala nola, autobus gela, zirkuitu-gela, kable gela eta errele instrumentu gela. Aldatu daitezkeen aldagarriak erabil daitezkeen hutsezko zirkuitua eskuz hornitzailearekin, tentsio eraldatzaile eskuko eskuko eskuzabalarekin, tximistaren eskuz egindako eskuzabalarekin, isolamendu eskuzorro eta eskuko eskutik.

● Egiturazko ezaugarri nagusiak

SwitchGear atzeko aldean edo hormaren kontra instalatu daiteke, eta horrek aldagaien segurtasuna eta malgutasuna hobetzen ditu, baina zoru-espazioa murrizten du.

◆ maskorra

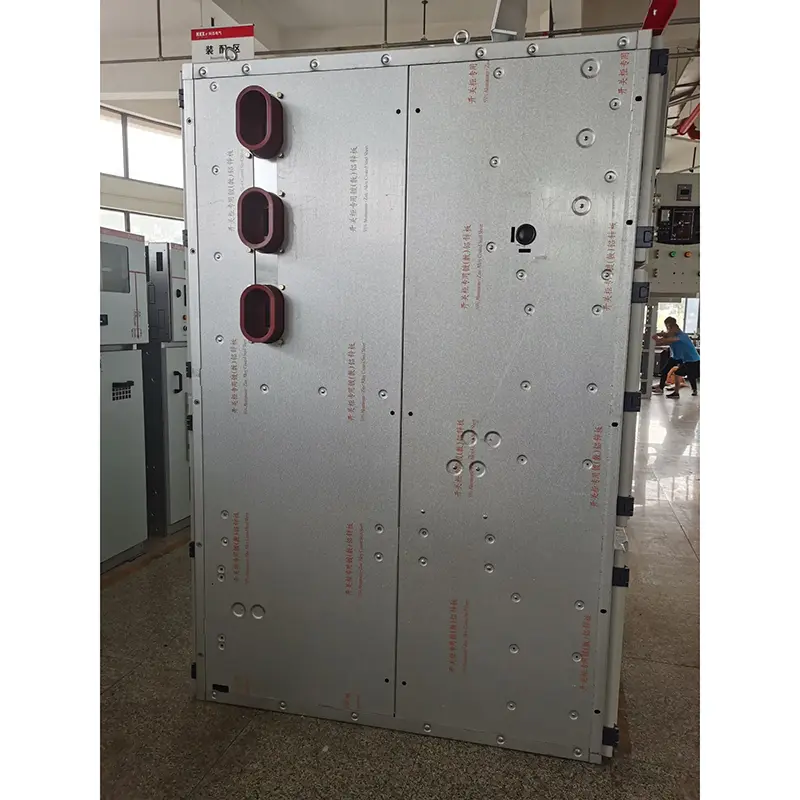

Kyn28-24 motako maskorra, metalezko etengailua. Metal itxitako metalezko aldaketaren ekipamendua. CNC makina-erremintak prozesatzen duen aluminiozko zinta estalitako altzairuzko plakaz egina dago. Armairu osoak zehaztasun handia eta korrosioarekiko erresistentzia handia du eta oxidazioarekiko erresistentzia handia du eta teknologia tolesgarri ugari hartzeagatik, armairua pisu orokorrean handiagoa da, indar mekanikoan eta itxura mekanikoan, antzeko beste ekipamenduko armairuak baino. Armairuak sahats azkoin baten eta indar handiko torloju batekin lotzen da, prozesaketa eta ekoizpen zikloa laburtu ahal izateko, zatiak unibertsalak dira, solairua txikia da eta ekoizpenaren antolaketa egokia da.

◆ eskua

Eskuzako eskeletoa altzairuzko plaka mehez eginda dago eta CNC Makina Erremintak muntatuta. Eskuzorroak eta kabineteak doitasun handiko doitasuna dute, eta interkonexio mekanikoa segurua, fidagarria eta malgua da. Eskuzpartak Zirkuituko Breaker eskuz egina, tentsio transformadorea eskuz egina, neurgailua, isolamendu eskuko eskuzabala eta abar zehaztapen berberak dituzten eskuzarrak modu libreki trukatu daitezke. Eskuak deskonektatzeko / probaren posizioa eta lan-posizioa ditu armairuan, eta posizio bakoitzak kokapen gailua du. Elkarren artean fidagarria ziurtatzeko. Eskuko mota guztiak torloju-hagaxkak bultzatzen eta erretiratzen dira, arinak eta malguak direnak funtzionatzeko eta langileentzako egokiak dira. Eskuzaburua armairutik kendu behar denean, transferentzia kamioi berezi batekin eraman daiteke hainbat ikuskapen eta mantentze lanetarako. Eskuzorroko autoa armairua zirkuitu-gelan garraiatzen denean, fidagarria izan daiteke off / test posizioan, eta armairuko posizioaren adierazleak bere posizioa erakusten du. Eskuzartak erabat blokeatuta egon ondoren, berun torlojuaren propultsio mekanismoa astindu daiteke eskuzarto lan posiziora bultzatzeko. Eskua lan-posiziora iristen denean, propultsio heldulekuaren indar eragilea bat-batean handitzen da eta ezin da biratu, eta dagokion posizioaren adierazleak bere posizioa erakusten du. Eskuz egindako lotura mekanikoak modu fidagarrian ziurtatu dezake zirkuitu-haustea eskuzartak lan posizioan edo probaren posizioan dagoenean bakarrik itxita egon daitekeela; Gainera, eskuz egindakoa zirkuituaren etengailua irekidura egoeran dagoenean bakarrik mugi daiteke.

◆ Presioaren erliebe gailua

Presioaren erliebe gailuak eskuko gelaren, autobus gelaren eta kable gelaren gainetik instalatzen dira. Konpartimentuan akatsak gertatzen direnean, etengailuaren barruko airearen presioa igotzen denean, eta armairuaren ateak ate aurrean instalatutako eraztun berezi batek itxita dago eta goiko gailuaren presioaren metalezko platera automatikoki irekitzen da presioa eta tenperatura handiko gasak askatzeko, eta, beraz, operadoreen eta aldagileen segurtasuna bermatuz.

◆ Eskuko tapoia eskuarekin lotzen da.

SwitchGear eta eskuz egindako bigarren mailako konexioa bigarren mailako plugaren kontaktuaren bidez gauzatzen da, eskuarekin lotuta dagoena nylonezko hodi teleskopiko baten bidez, eta bigarren mailako entxufea etengabeko ekipoaren eskuineko eskuinaldean instalatuta dago. Eskukoa proba / desaktiboan dagoenean bakarrik konektatu daiteke bigarren mailako tapoiak konektatu edo deskonektatu. Bigarren mailako tapoia eskuz esku-posizioan sartzen denean blokeatuta dago. Zirkuitu-haustura eskuzabal elektrikoa itxita eta blokeatzeko hornituta, bigarren mailako tapoia konektatu aurretik, eskuz egindako mekanismoaren itxiera elektromagnet bidez blokeatuta dago eta ezin da itxi. Beraz, ezin da itxi.

◆ Kargatutako pantaila gailua

Aldagaia Zirkuitu nagusiaren funtzionamendua detektatzeko zuzeneko bistaratzeko gailu batekin hornituta egon daiteke, tentsio handiko sentsore eta pantaila batez osatuta dagoena. Gailuak tentsio handiko zirkuituaren kargaren egoera eska dezake eta, gainera, eskuineko heldulekua eta aldameneko armairuak eskuzabaltasunezko heldulekua eta aldameneko armairuak saihesteko, lurraren karga isolatzea saihesteko eta kargatze-tartea saihestea saihesteko eta produktuak babesteko akatsak saihesteko.

◆ Kondentsazioa saihestu

Ingurumenean kondentsazioa hezetasun handia edo tenperatura aldaketa handiak izan daitezen, berogailu elektrikoak zirkuitu-gelan eta kable bidezko gelan instalatzen dira hurrenez hurren, isolamendu istripuak saihesteko aurreko funtzionamendu baldintzetan.

◆ Lurraren gailua

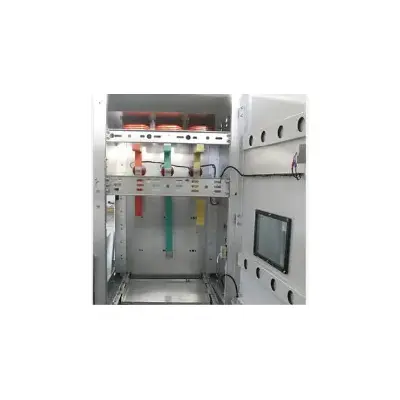

Kable gelan 5 × 40 mmm2 lurzoru lurzoru daude, aldameneko armairuak zeharkatzen dituena eta armairuekin ondo lotuta dago zuzenean oinarritutako osagaiak erabiltzeko. Armairu osoa aluminiozko estalitako zinka platerekin zatitzen delako, armairu osoa lurreratzen da, operadoreen segurtasuna bermatuz armairua ukitzerakoan.
