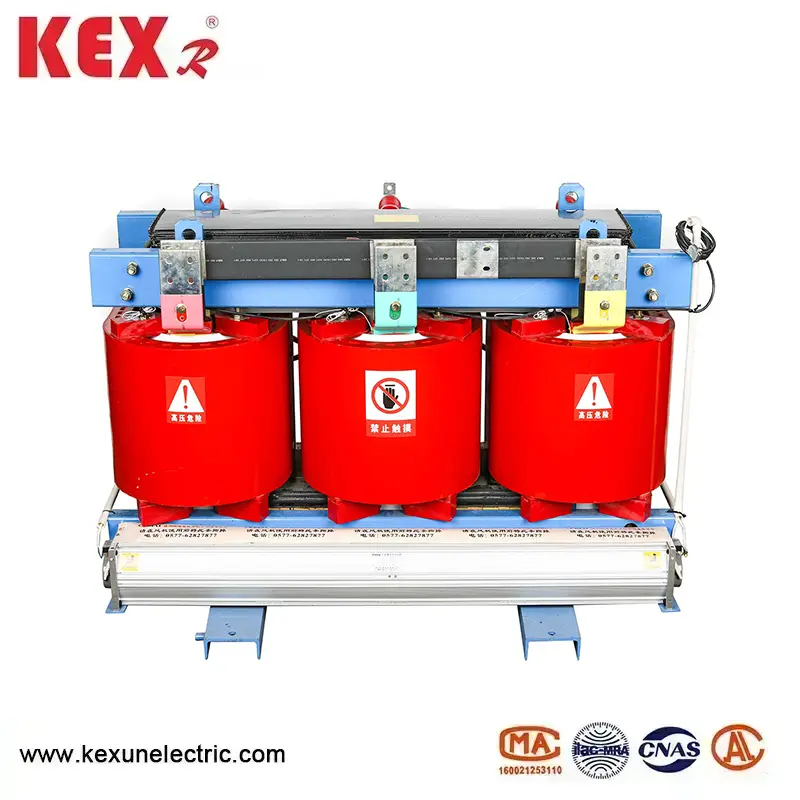

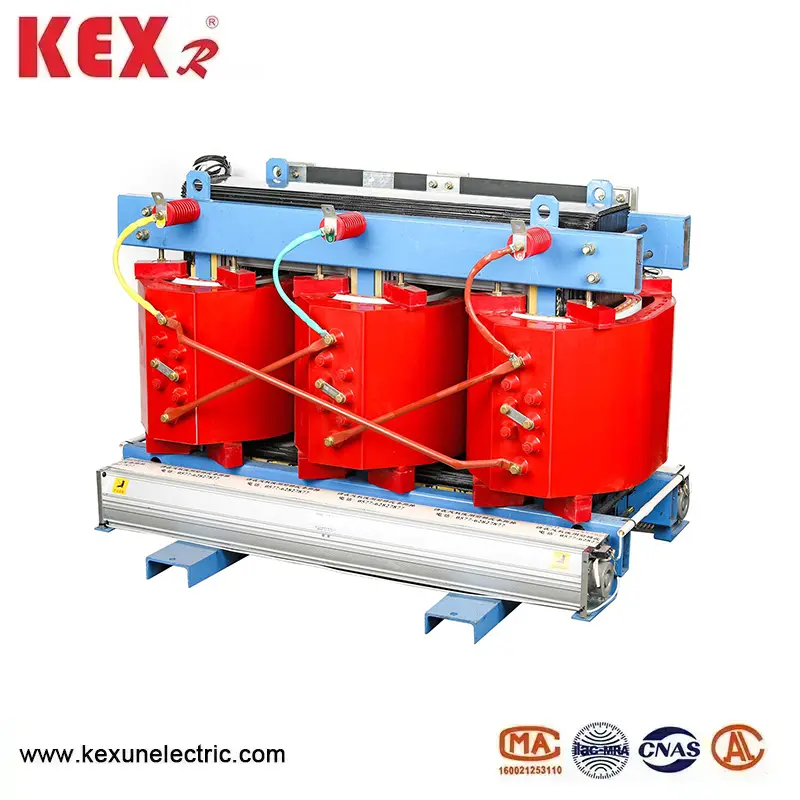

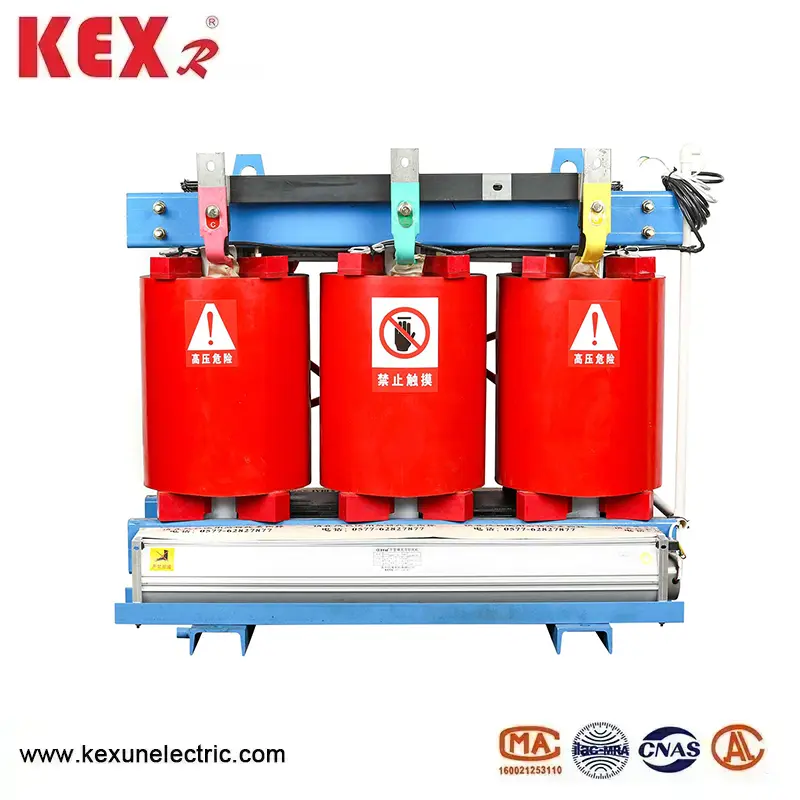

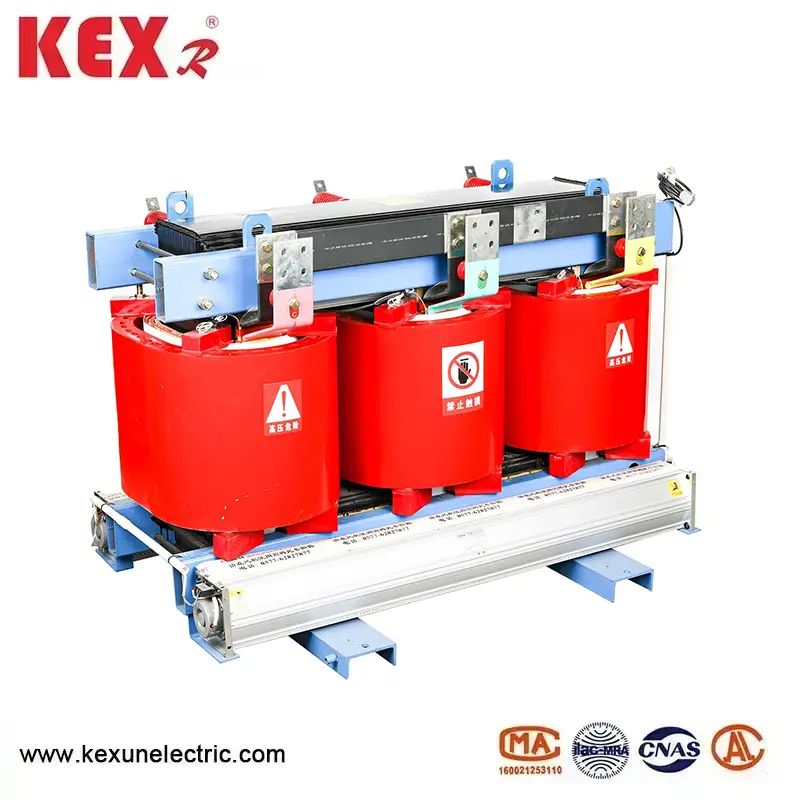

Erretxina isolatutako lehor motako transformadorea

● SCB10 motako erretxina isolatu gabeko transformadorea

◆ erretxina isolatutako lehor motako transformadorea

Burdinaren nukleoa kalitate handiko hotzeko silikozko altzairuzko xaflak inportatutakoak dira, erabat inklinatutako egitura bateratuarekin. Zutabea F-Gradez kanpoko zinta itsasgarriarekin lotuta dago eta burdinaren nukleoaren azalera epoxi erretxinarekin enkapsulatuta dago, karga-galera ez, kargurik gabeko korrontearen eta burdinaren oinarrizko zaratak, gainazaleko tratamendu berezia izan dezan produktuaren itxura areagotzeko.

◆ Tentsio baxuko bihurria

Erretxina isolatutako motako transformadorearen tentsio baxuko haizeak paperezko egitura hartzen du, helize angelu axialaren arazoa konpontzen duena alanbre bihurgailua erabiltzen denean, txandak orekatuagoak eginez. Aldi berean, bobinak hozte axial bat hartzera onartzen du, beroaren xahutzeko gaitasuna hobetuz. TDMD epoxi erretxina preprega geruza bihurrien artean erabiltzen da, eta osoa sendatzen da eta eratu da.

◆ Tentsio altua SCB10 serieko erretxina isolatu gabeko transformadorea

Tentsio handiko bihurriak hutsezko hutsezko erretxina betea da, betegarriekin, tokiko alta murriztuz eta bobinaren indar elektrikoa hobetuz. Haizearen barruko eta kanpoko hormak beirazko zuntz sareekin artxibatzen dira, bobinaren indar mekanikoa hobetuz eta produktuaren bat-bateko zirkuitu laburrei aurre egiteko gaitasuna hobetuz, Collek ez du inoiz pitzatzen.

◆ Fabrikazio prozesua

SCB10 motako erretxina isolatu gabeko transformadorearen bobina zehaztasun handiko makina batean zaurituta dago eta tentsio baxuko haizeak paperezko egitura bat hartzen du. Transformadorearen ahalmena handia denean, aireztapen hodi bat dago. Haizea amaitu ondoren, hutsezko lehortzea egiten da eta isurketa eta sendatze prozesu osoa prozesuaren eskakizunen arabera guztiz funtzionatzen da. Prozesu guztiak zorrotz kontrolatu behar dira eta egoeraren arabera doitu behar dira. Isurtzeko zehaztasunen fabrikazio prozesuak bermatzen du bobina ez duela burbuilik edo hutsuneik, eraldatzailearen kalitate handiko funtzionamendua lortuz.

◆ Tenperatura kontrolatzeko sistema eta aire hozteko sistema

Gurutze-fluxuaren hozte-zalearen gainekoa da.

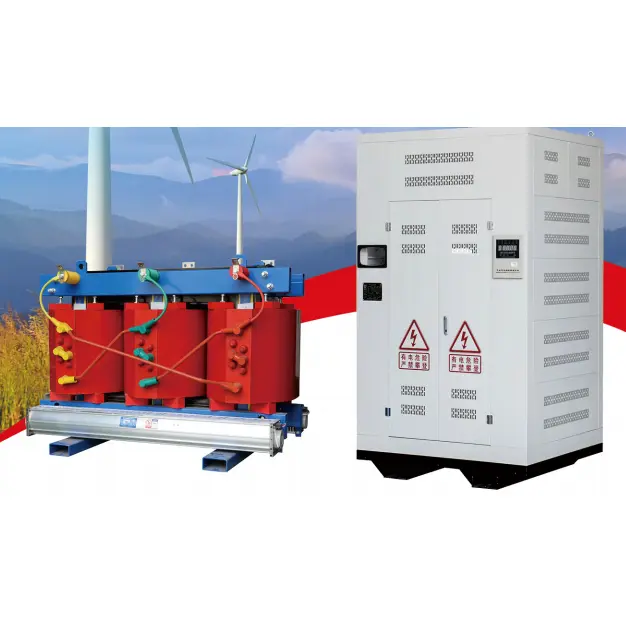

◆ Babestu karkasa eta irteera busbar

Babes-maskorrak Transformadorearentzako segurtasun maila gehiago eskaintzen du, IP20, LP23 eta abar. SHELL materialak, altzairu herdoilgaitzezko plaka barne hartzen du, altzairu herdoilgaitzezko plaka, tentsio baxuko irteerak erabiltzeko, busbar estandarrak erabil daitezke, eta irteerako metodo bereziak erabiltzaileentzat ere diseinatu daitezke.

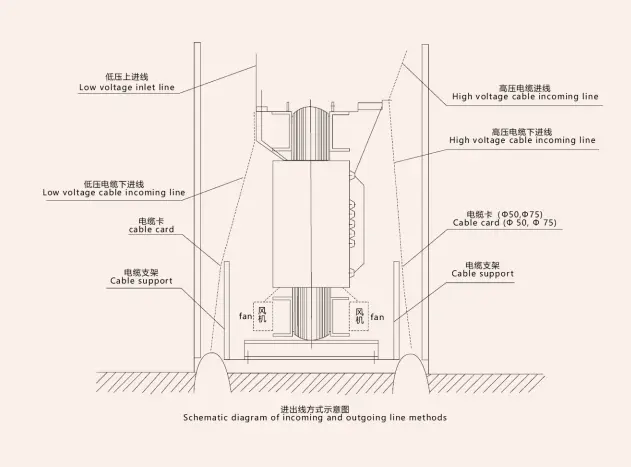

◆ Transformadore irteerako line metodoa

Ohiko irteerako lerroak, busbar itxitako estandarrak eta alboko irteerako lerro estandarrak interfaze forma desberdinen arabera fabrikatu daitezke eta irteerako metodo bereziak ere erabiltzailearen eskakizunen arabera diseinatu daitezke.

◆ Lotutako arauak eta parametroak

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Tentsio altua baloratu: 10 (11,10,5,6,6,6,3,6,6) kv

Behe-tentsioa baloratuta: 0,4kv

Konexio taldea: Dyn11 edo Yyno

Tentsio handiko puntearen tartea: + 5 edo + 2x2,5%

Isolamendu maila: ll75ac35 / li0ac5

Maiztasuna: 50Hz

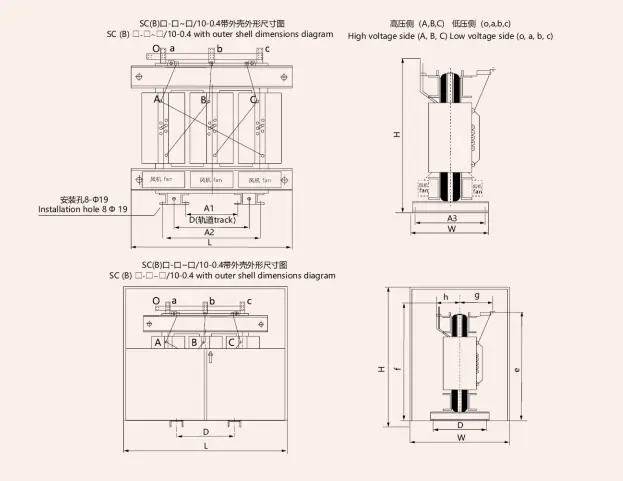

◆ SCB10 motako erretxina isolatutako transformadorearen itxura eta instalazio dimentsioa

◆ 10 kv SCB10 motako erretxina isolatu gabeko transformadorea
