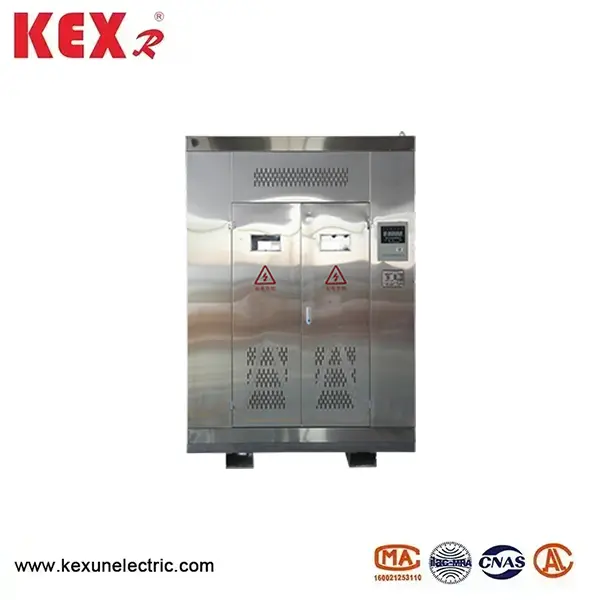

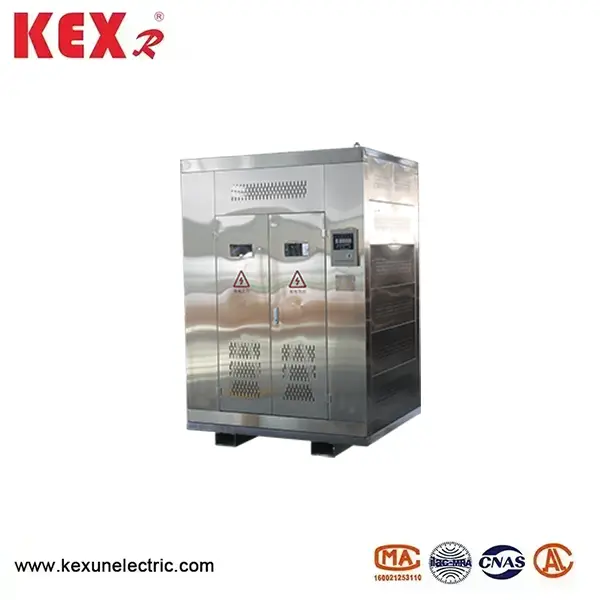

Motako meatze transformadorea

● KSG motako meatze transformadorearen ksg baldintzak erabiltzea

▶ Altitudea: 1500 m baino gehiago ez, inguruabar bereziak bereizita azalduko dira;

▶ Ingurumeneko tenperatura: gehienezko tenperatura + 40 "C-k, gehienezko batez besteko tenperatura + 25 * C, tenperatura minimoa -20 * c

▶ Airearen hezetasun erlatiboa ez da% 95 (+ 25 ° C) gainditzen;

▶ Isolamendua kaltetzen ez duen gas edo lurrun ingurune batean;

▶ Lurpeko meategietan instalatuta, ikatz hautsa eta gasa dagoenean, baina leherketarik ez dagoenik;

▶ Botere hornidura tentsioaren uhin-forma batez ere sine olatua da;

● ksg motako meatze transformadoreak beheko estandarrak betetzen ditu

GB / T12173-2008 Meatzaritzarako Quipment Elektriko Orokorra

GB1094.11-2007 Dry motako potentzia transformadoreak

GB / T10228-2015 Parametro teknikoak eta motako potentzia transformadoreentzako baldintzak

GB / T3955-2006 Meatze Potentzia Orokorreko Transformadoreak

GB4208-2008 Shell Babes maila

GB / T17211-1998 Karga gida motako potentzia transformadoreetarako

GB3836.1-2010 Gas lehergailuentzako ekipamendu elektrikoak 1. zatia: Baldintza Orokorrak

GB3836.2-2010 Gasaren giro lehergailurako ekipamendu elektrikoak 2. zatia: leherketa froga mota "D diseinu, fabrikazio eta estandar garrantzitsuen estandarrak, hala nola GB1094.1-2013 Power Transformers 1. zatia Xedapen Orokorrak.

● KSG motako meatze transformadorearen ezaugarriak

KSG Meatze-motako transformadore orokorrak hezetasun-gaitasun sendoa dute, sugar atzerritarren errendimendua eta isolamendu materialak itzaltzeko ezaugarri automatikoak dituztenak, ez dute gas kaltegarririk sortzen su-iturri batekin topatzean, ez dute ingurunea kutsatzen eta erraz mantentzen dira.

Meatze lehor motako transformadorearen tentsio handiko bobina kalitate handiko alanbre bihurritua da, eta bihurriak kalitate handiko epoxi erretxina du hutsean. Behe-tentsioko bobina paperezko bihurritu eta erretxina-isolamendu geruza biribilkatuta dago. Burdinaren nukleoak kalitate handiko eroankortasun magnetiko altua hartzen du. Adoptatu epoxi estaldura estaldura zigilatzeko eta korrosioa ekiditeko. Meatze-motako transformadorearen gainkargatzeko gaitasuna: hozte naturalaren arabera (A) baldintzak, gainkargaren ahalmena onartzen da ondorengo taulan (giro tenperatura 20 ° C-ko tenperatura):

KSG motako meatze-transformadorearen tenperatura kontrolatzeko sistema tenperatura kontrolatzaile batek eta tentsio baxuko haizearen goiko aldean instalatutako tenperatura neurtzeko elementua osatzen dute, hau da, produktuaren punturik beroena. 1T Transformadorearen tenperatura kontrolatzen da eta Transformadorearen funtzionamenduan A, B eta C biraketaren tenperatura beroa bistaratzen du. Transformadorearen haizearen tenperatura gainkargaren funtzionamendua edo errua dela eta, tenperatura kontrolatzaileak alarma eta bidaia emango du eta tenperatura kontrolatzeko sistemak kontaktu pasiboak izango ditu alarma eta bidaiarako. Derrigorrezko aireko hoztua erabiltzen duzunean, tenperatura kontrolatzaileak hozte-ingurunearen sistemaren ziurtagiriaren zalearen sarrera edo aldatzea zehazten du tenperatura bihurrikoan oinarrituta. RS485 komunikazio interfazea ere aukera daiteke urruneko zuzendaritzarako. Produktuen karkalak P21 edo handiagoa den babes maila du

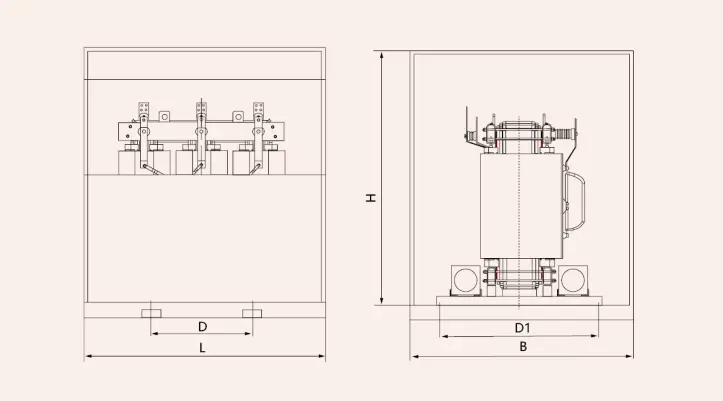

● eskemaren diagrama eta instalazioen dimentsioak ksg motako meatze-transformadorearen dimentsioak

◆ KSG motako meatze-transformadorearen parametro teknikoak
