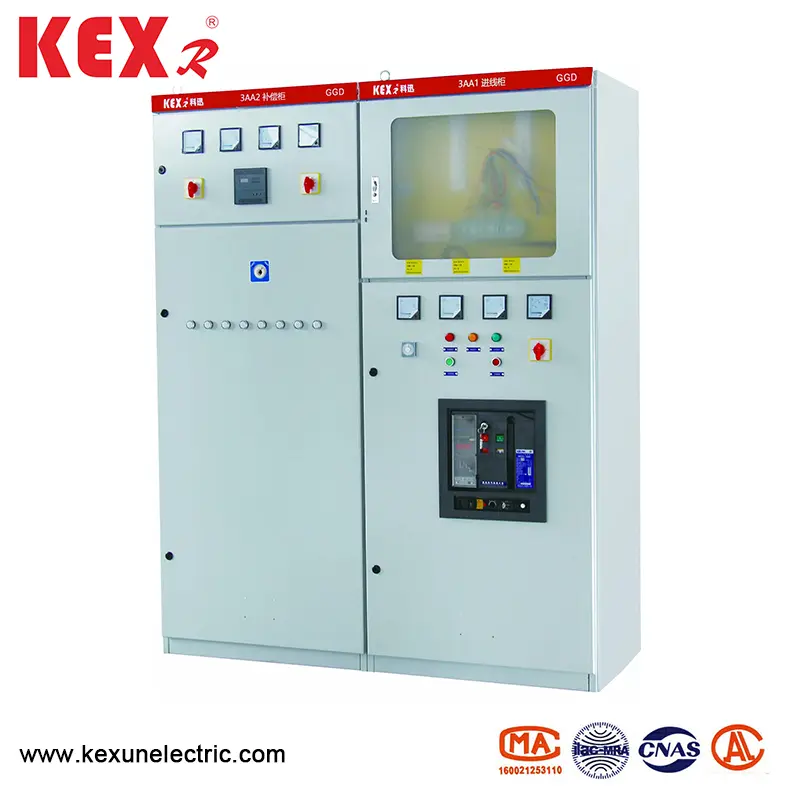

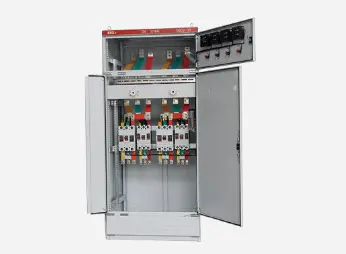

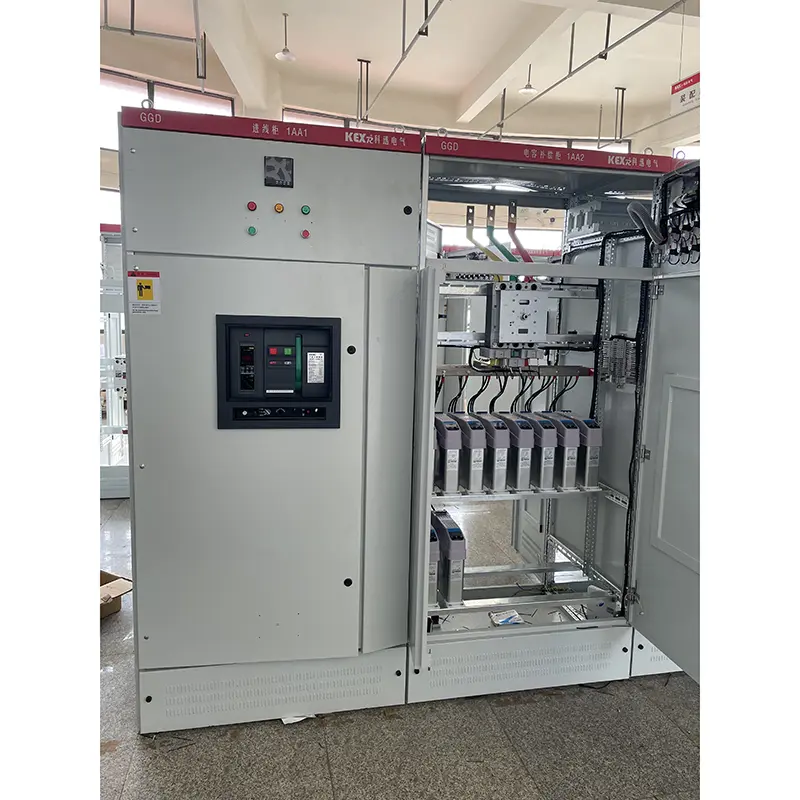

Tentsio baxuko banaketa-armairua

● Aplikazio eremua

GGD AC Tentsio baxuko banaketa-armairua, segurtasun, ekonomia, arrazionaltasun eta fidagarritasun printzipioari buruzko diseinuaren printzipioari buruzkoa da, energia ministerioko goi-mailako goi mailako ikasleen eskakizunen eta diseinatzeko sailen eskakizunen arabera. Produktuak etengabeko gaitasuna, egonkortasun dinamiko eta termikoaren ezaugarriak ditu, eskema elektriko malgua, eskema elektriko malgua, konbinazio egokia, seriea, praktika sendoa, egitura berria eta babes maila handiko produktuak erabil daitezke. GGD AC Tentsio baxuko banaketa-armairua IEC439 Tentsio baxuko etengailuen eta kontrol gatzarekin, GB7251 Tentsio baxuko etengailua eta beste estandar batzuk daude.

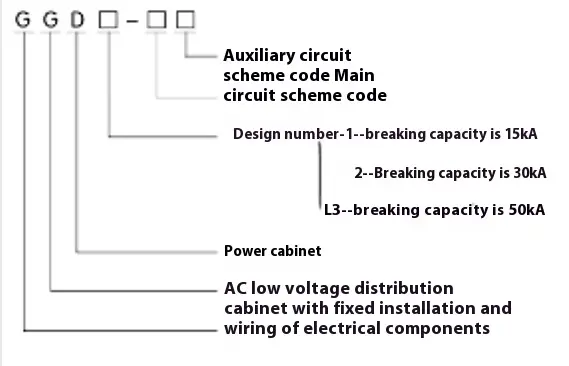

● Esanahia eredua

● Errendimendu elektrikoa

◆ Oinarrizko parametro elektrikoak

◆ Zirkuituaren eskema nagusia

GGD AC Tentsio Baxuko Banaketa Armairuaren zirkuitu nagusiaren 129 eskema eta 298 zehaztapen daude (zirkuitu laguntzaileen aldaketa funtzionaletatik eta kontrol-tentsioaren aldaketek eratorritako eskemak eta zehaztapenak kenduta). Horien artean, GGD1ek 49 eskema eta 123 zehaztapen ditu. GGD2-k 53 eskema eta 107 zehaztapen ditu. GGD3 ereduak 27 eskemak eta 68 zehaztapen ditu Zirkuituaren eskema nagusia diseinuaren eta erabilera gehienen iritziak eskatzea aukeratu zuten, zentralek behar duten eskema areagotuz. Korrontea 3150A-ri dagokionez, 2000kva eta beheko banaketa-transformadoreetarako egokia. Gainera, energia-konpentsazio erreaktiboaren beharrak asetzeko, GGJ1 eta GGJ2 transmisio-konpentsazio-armairuak diseinatuta daude, 4 zirkuitu nagusiko eskema eta 12 zehaztapen guztira.

◆ Zirkuitu osagarriaren eskema

Zirkuitu laguntzailearen diseinua bi zatitan banatzen da: energia hornidura eskema eta zentralen eskema. BGD armairuan espazio nahikoa dago bigarren mailako osagaiak instalatzeko. Aldi berean, NLS-ek LM23D uneko transformadore berezi bat ere garatu du, erreleboen babesa eransten duenean, zentraletako eta erabiltzaile berezien beharrak asetzeko.

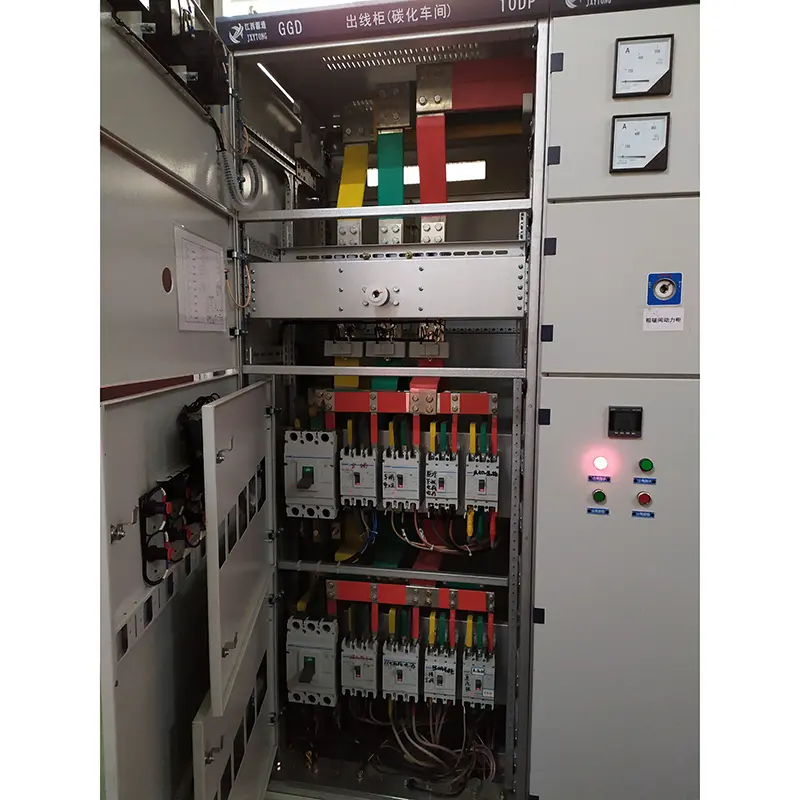

◆ Bus-barra nagusia

Kobrea aluminioarekin ordezkatzeko, aluminiozko autobus bakarra dela kontuan hartuta, aluminiozko autobus bakarra erabil daiteke 1500Aren azpitik dagoenean eta kobrezko autobus bat erabil daiteke korrontearen puntuazioa 1500tik gora dagoenean. Fabrikatzaileak prototipoa fabrikatzen du erregulazio honen arabera eta motako proba gainditzen du. Jakina, fabrikatzaileak ere aluminiozko autobusa ordezkatu dezake kobrezko autobus batekin, uneko gaitasun berdina duen erabiltzaileen eskakizunen arabera. Autobusen gainjarritako gainazalak putzuaren eztainuzko prozesuak tratatzen ditu

◆ Osagai elektrikoen aukeraketa

▶ GGD motako AC Tentsio baxuko banaketa-armairuak Txinan masa ekoiztu daitezkeen osagai elektriko aurreratuak hartzen ditu batez ere. Aldi berean, ekonomia eta arrazionaltasun printzipioaren arabera, eskuragarri dauden produktu zahar batzuk, hala nola DZ10D eta D220, hala nola, bideragarritasuna kontuan hartuta, eta produktu zaharkituak ez dira hautatzen.

▶ HD13BX eta HS13BX Birtizatutako labana-etengailuak NLS-k diseinatutako osagai bereziak dira, Bggd armairuen egitura bereziaren beharrak asetzeko. Mekanismoaren funtzionamendu modua aldatzen dute eta produktu zaharren abantailak gordetzen dituzte eta osagai elektriko praktikoak dira.

▶ Diseinu saileak errendimendu hobea eta teknologia aurreratuagoak hautatzen baditu, GGD motako Tentsio baxuko banaketa-armairuak instalazio malgutasun ona du eta, oro har, ez du fabrikazioan eta instalazioan zailtasunak sor ditzake osagai elektrikoak eguneratzeagatik.

▶ Zirkuitu nagusiaren egonkortasun dinamikoa hobetzeko, NLS diseinatutako ZM-k autobusaren clamp eta isolamendu laguntza konbinatua GGD armairurako. Autobus barraren euskarria indarra handiko eta sugar altuko atzerapeneko PP0 aleazio materiala da, isolamendu indar handia duena, auto-itzaltzeko errendimendu ona eta egitura bakarra ditu. Autobus bakarreko barra-euskarrian edo autobus barreko barra-barra batekin konbinatu daiteke eraikinaren blokea egokituz. Isolamenduaren laguntza mahuka motako moldatutako artikulazioa da, kostu baxua eta indar handia duena, produktu zaharren distantzia nahikoa ez duten akatsa konpontzen duena.

● Instalazioa eta erabilera

Produktua jasotzera iritsi ondoren, lehenik eta behin egiaztatu beharko litzateke ontziak bere horretan dauden ala ez, eta jakinarazitako sailei jakinarazitako arazoak aurkitzen diren garaiko arrazoiak aurkitzeko. Berehala instalatzen ez diren produktuak egiteko, leku egokietan jarri behar dira erabilera normalen baldintza arrunten arabera.

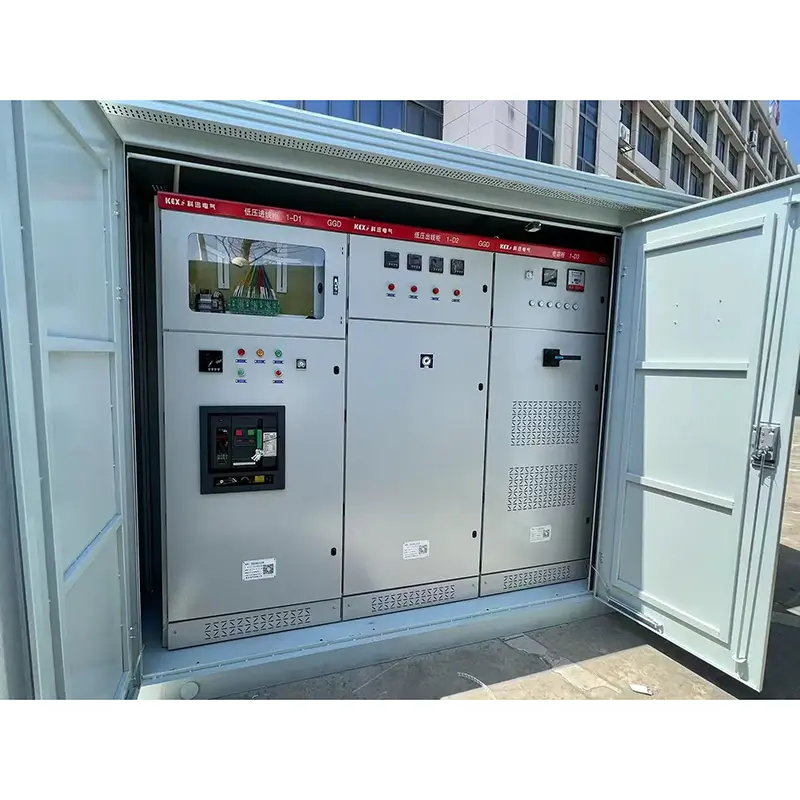

◆ Produktuen instalazioa

 Produktuak instalatzea instalazio eskematikoaren diagramaren arabera egingo da (ikus erantsitako irudia) eta altzairuaren oinarrizko kanalaren eta torlojuak erabiltzaileek emango dituzte. Autobus nagusia errenkada osoan instalatuta dagoenean, gainazalaren gainazala konpondu eta berdindu egingo da, garbitu, garbitu, estalita, estalita, beste neurri batzuk hartu eta gero boltxoekin lotu.

◆ Produktuak instalatu ondoren eta funtzionamenduaren ondorengo elementuak ikuskatu eta probatu beharko dira.

▶ Egiaztatu armairuaren goiko pintura erori den ala ez eta armairua lehorra eta garbia den ala ez.

▶ Osagai elektrikoen funtzionamendu mekanismoa malgua den ala ez, eta ez da inolako eragiketa gehiegizko edo gehiegizko indarrik egon behar.

▶ Etxetresna elektriko nagusien kontaktu nagusiak eta laguntzaileak fidagarriak eta zehatzak diren ala ez.

▶ Tresna-adierazpena eta transformadorearen erlazioa eta polaritatea zuzenak diren ala ez.

▶ Busbar konexioa ona den ala ez, isolamenduak onartzen diren ala ez, muntatzeko piezak eta osagarriak modu egokian eta fidagarrietan instalatzen diren ala ez.

▶ Kontaktu laguntzaileak baldintzak betetzen dituen ala ez, metxa-muberaren oinarrizko zehaztapena zuzena den ala ez, erreleboaren ezarpen balioa diseinu baldintzak betetzen dituen ala ez, eta ekintza fidagarria eta zehatza den ala ez.

▶ Zirkuituaren kontaktuak diagrama eskematiko elektrikoaren eskakizunak betetzen dituen ala ez.

▶ Babes Zirkuituaren sistemak baldintzak betetzen dituen ala ez.

▶ Erabili 500 volt-eko MegOHMMeter bat 1 Megmmetro baino gutxiago ez den isolamenduarekiko erresistentziaren balioa neurtzeko.

◆ Erabilerarako neurriak

(1). Produktua ez da hormaren kontra instalatuta, alde batetik (aurreko aldean) funtzionatzen du eta ate bikoitzekin mantendu da. Profesional kualifikatuek bakarrik sartu edo ireki dezakete produktuen mantentze-kanalaren eta armairuko atea funtzionatzeko, ikuskatzeko eta mantentzeko.

(2). Aire-etengailuak, aldiz, kontaktu nagusia bertako erredurak egingo ditu eta karbono substantziak ekoiztuko ditu, harremanetarako erresistentzia handitzea, ohiko mantentze-lanak eta konponketa izan behar du bere funtzionamendu argibideen arabera.

◆ Fabrikatzaileak honako dokumentu eta osagarriak emango ditu hornitzerakoan:

▶ Enbalatzeko zerrenda

▶ Produktuaren ziurtagiria

▶ Erabilerarako argibideak

▶ Fabrikako proben txostena

▶ Marrazki elektriko garrantzitsuak

▶ Kabinetearen atearen teklak, ustiapen-heldulekuak eta kontratuan zehaztutako ordezko piezak.

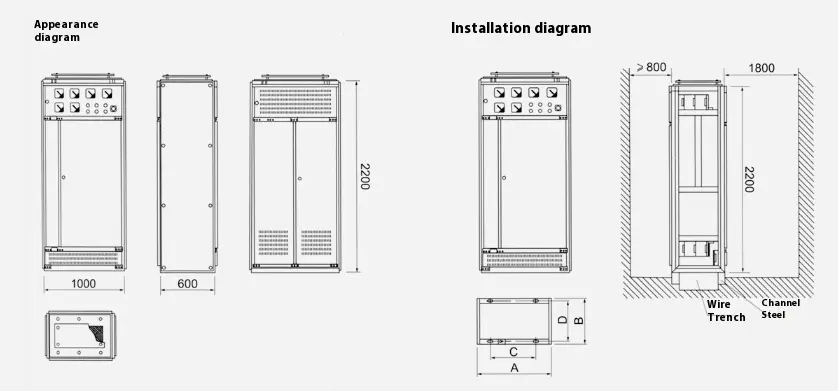

● GGD motako diagrama eskema eta instalazio eskema AC Tentsio baxuko banaketa-armairua
