SF6 Ring Unitate Nagusiko Armairua

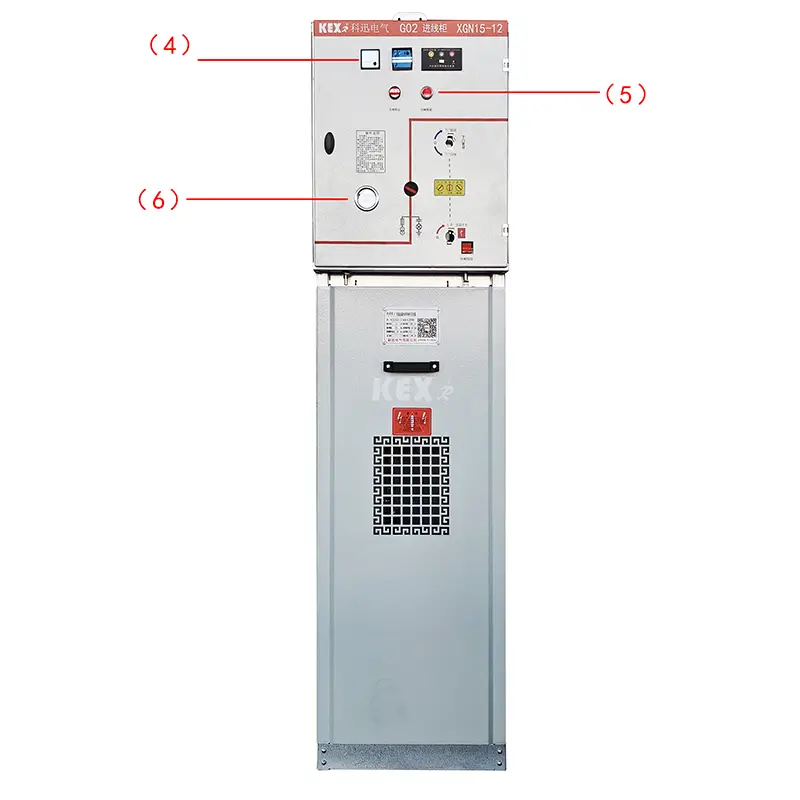

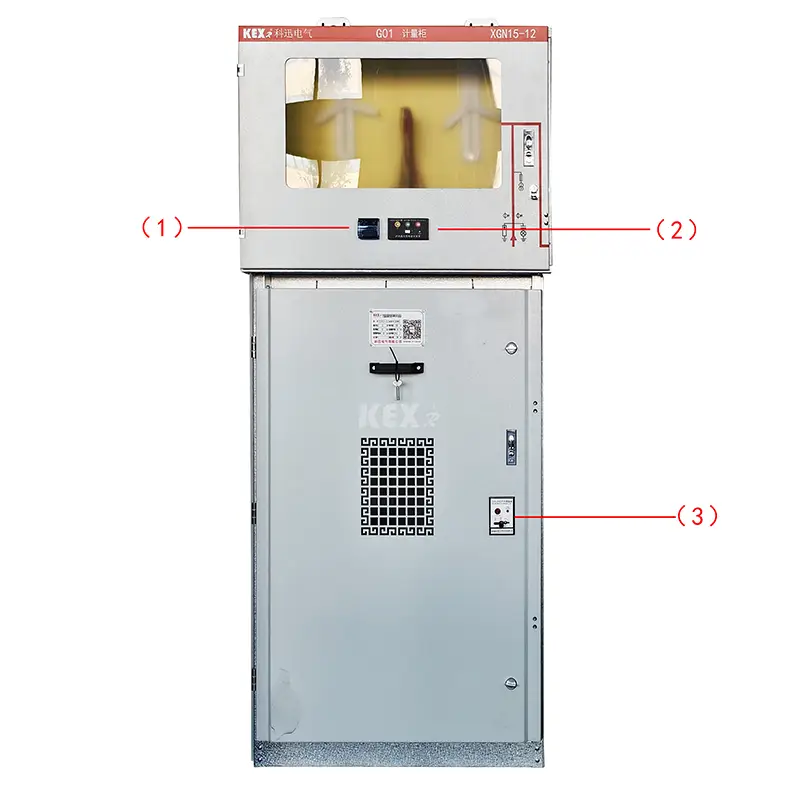

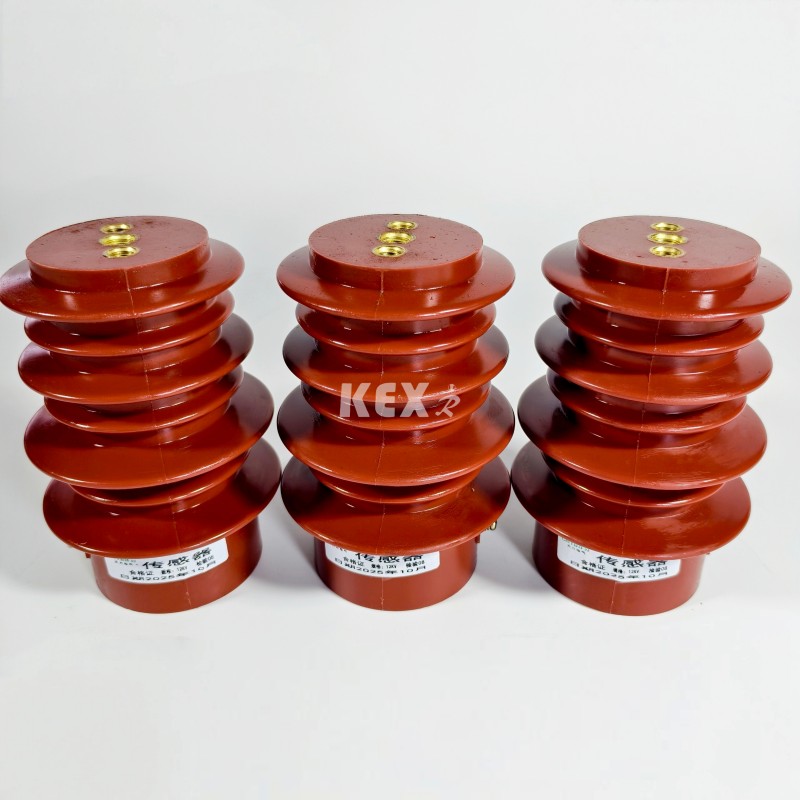

●Osagaiak

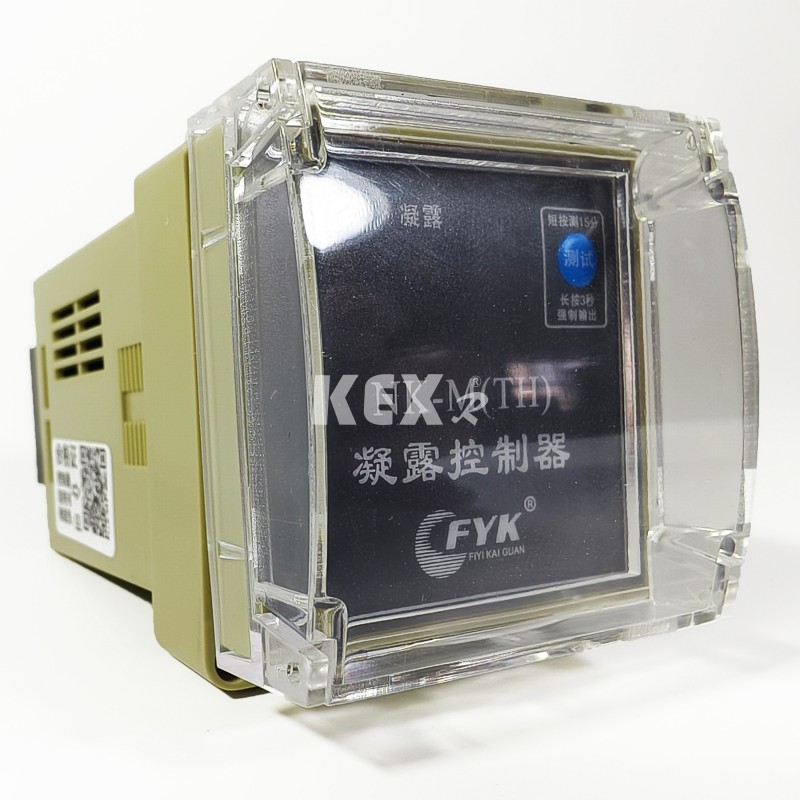

1. .Kondentsazio kontrolatzailea

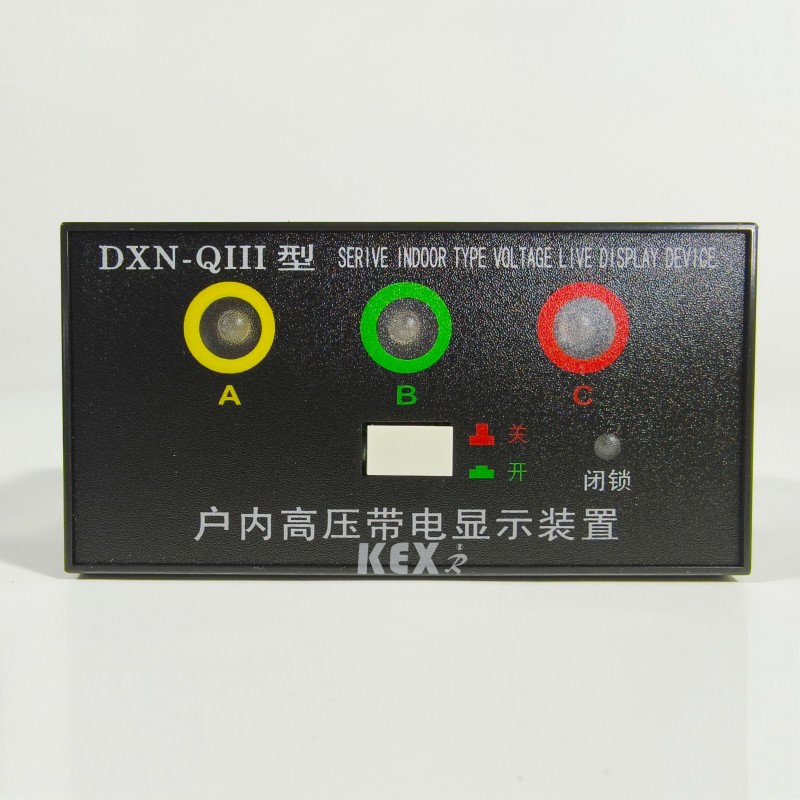

2. Kargatutako pantaila

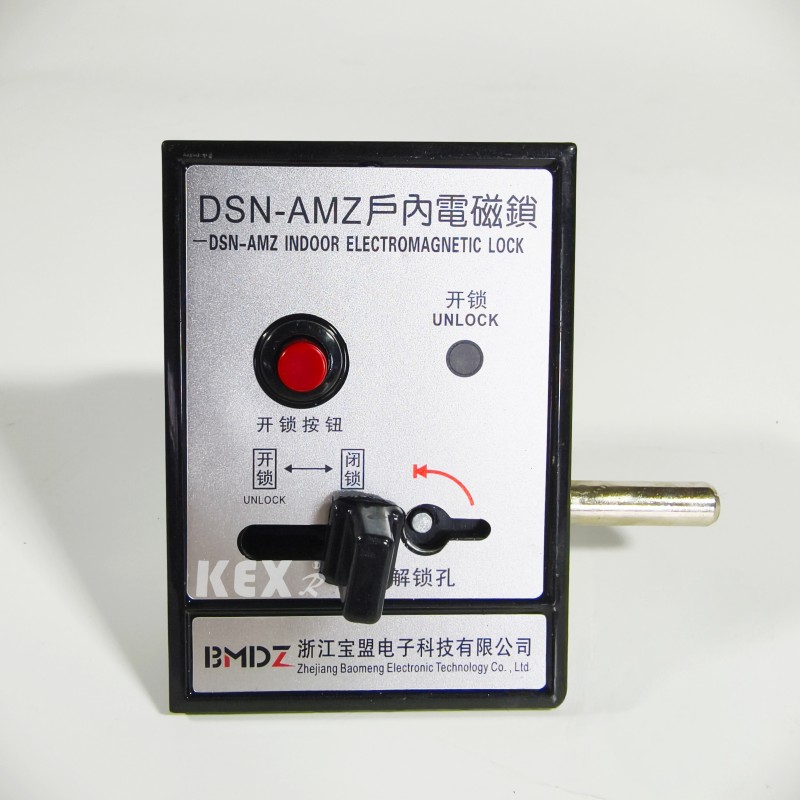

3.Barruko blokeo elektromagnetikoa

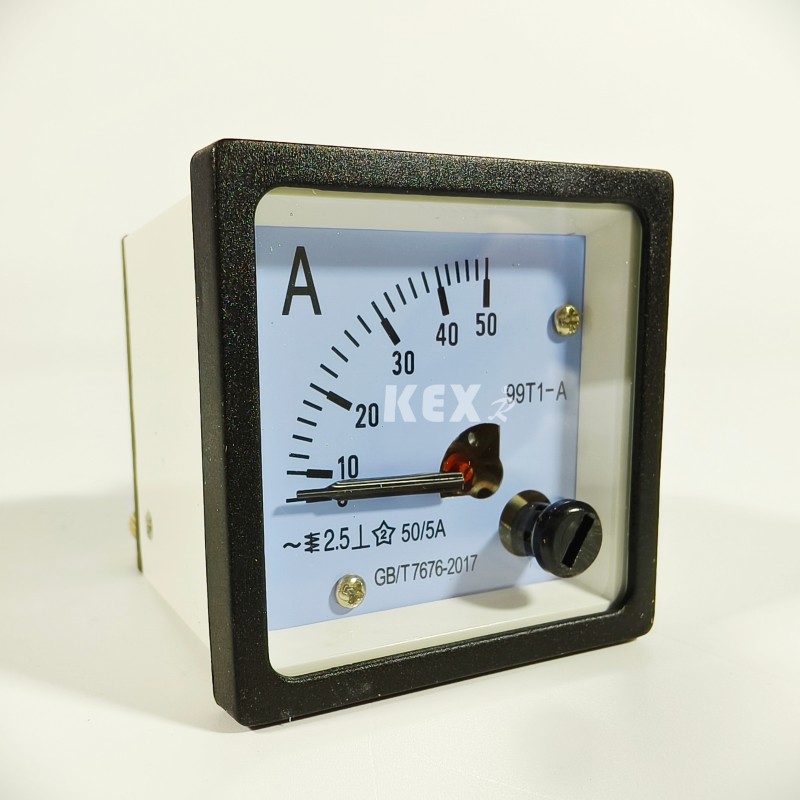

4. Amperemetroa

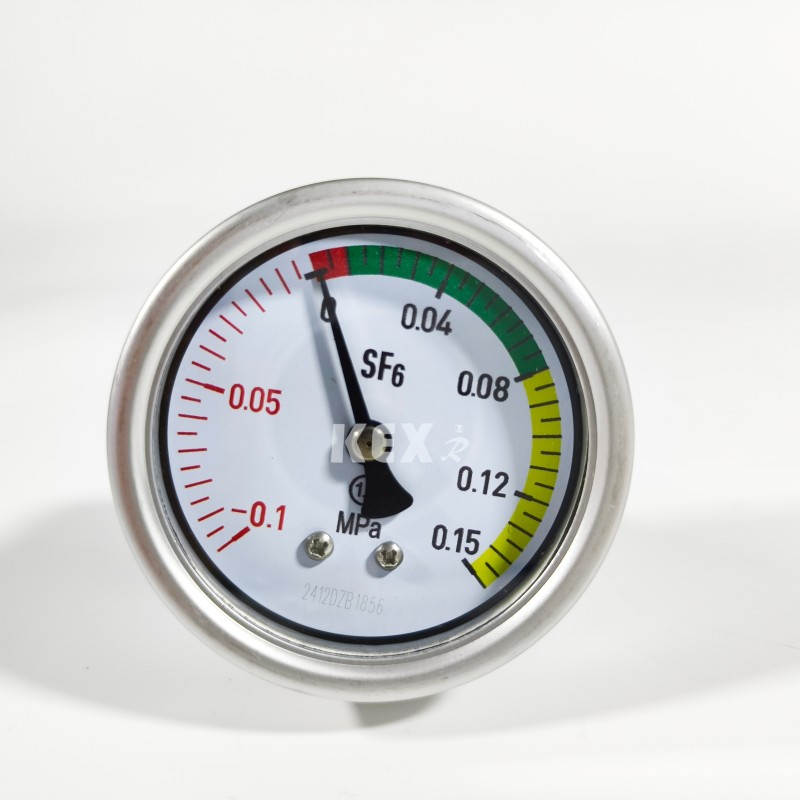

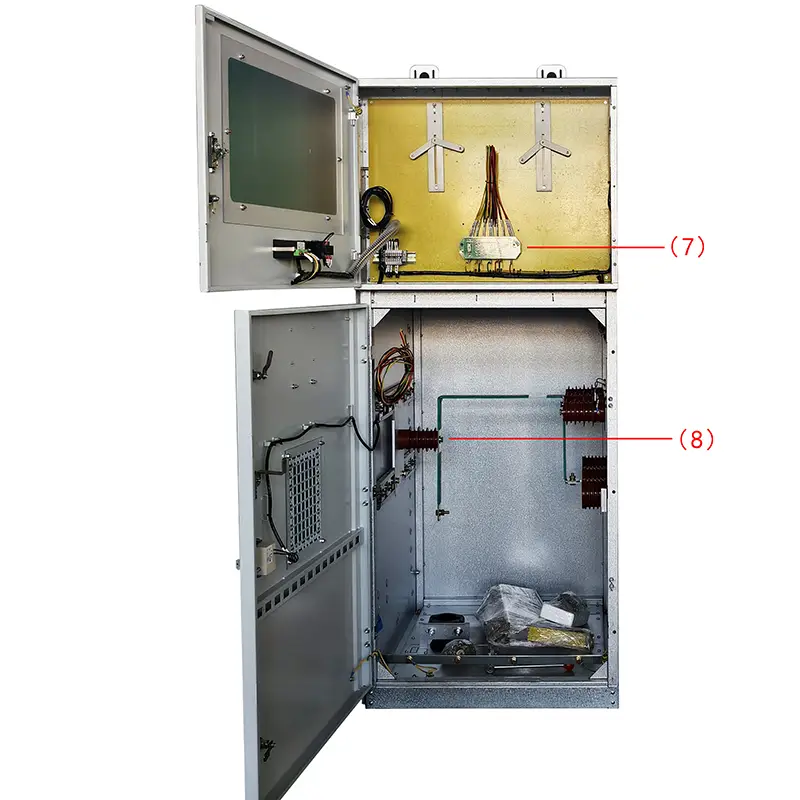

6.Barometroa

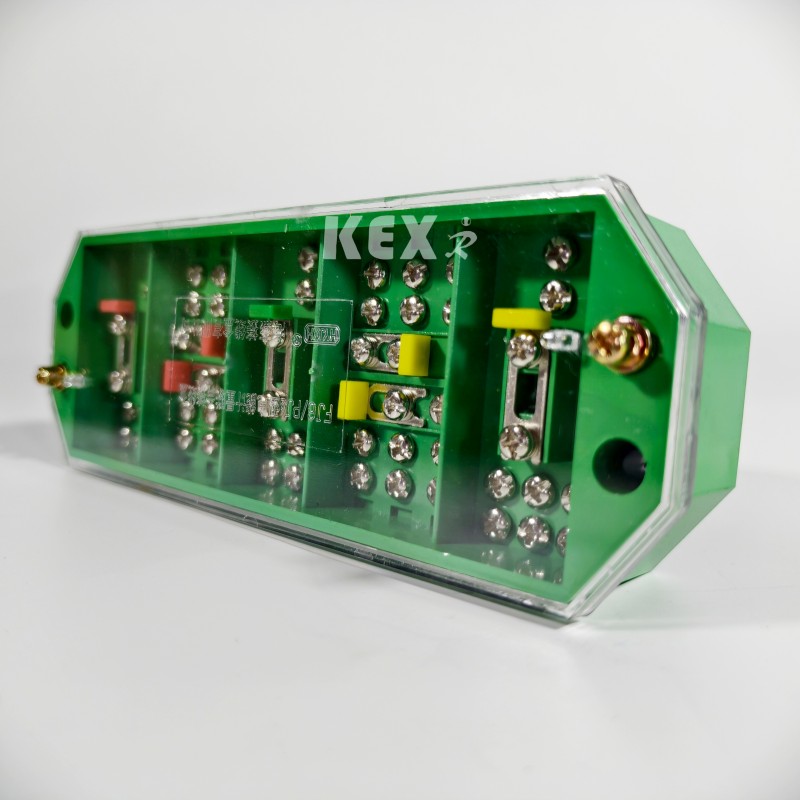

7. 3 faseko 3 harizko konektore elektrikoa

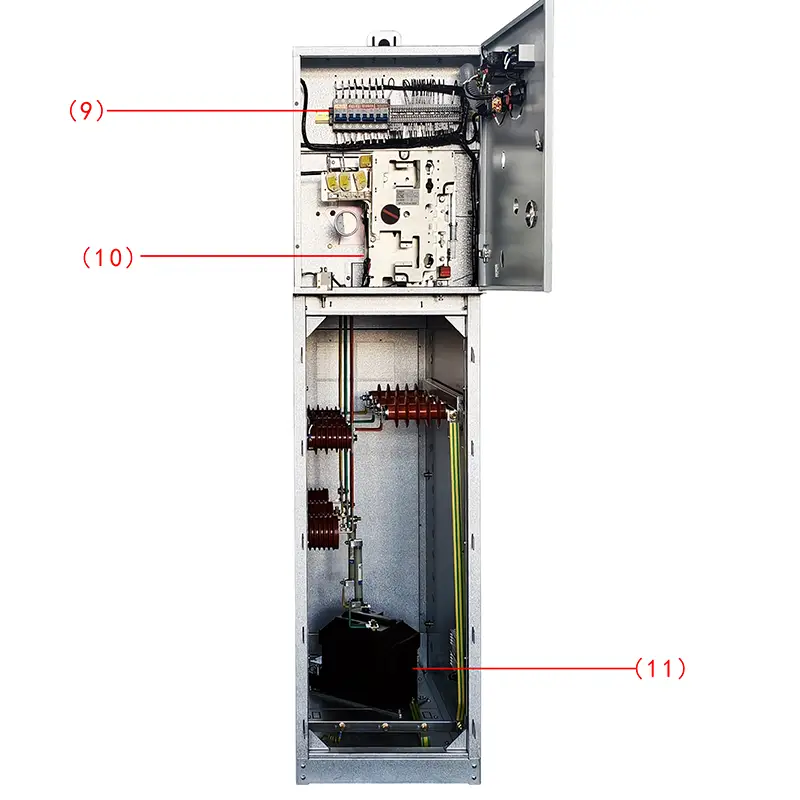

8.Igorlea

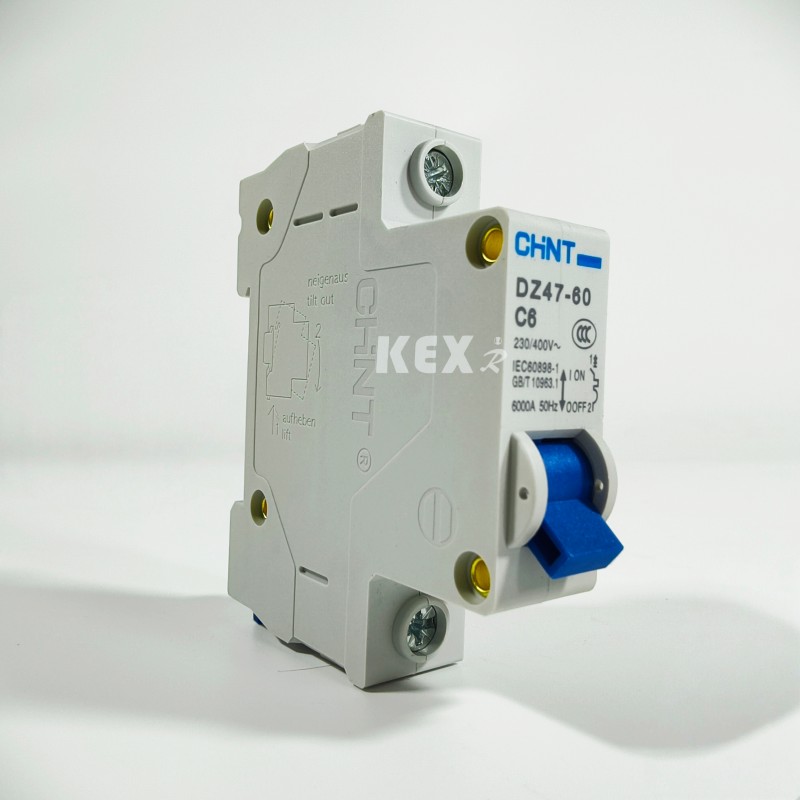

9. Mcb

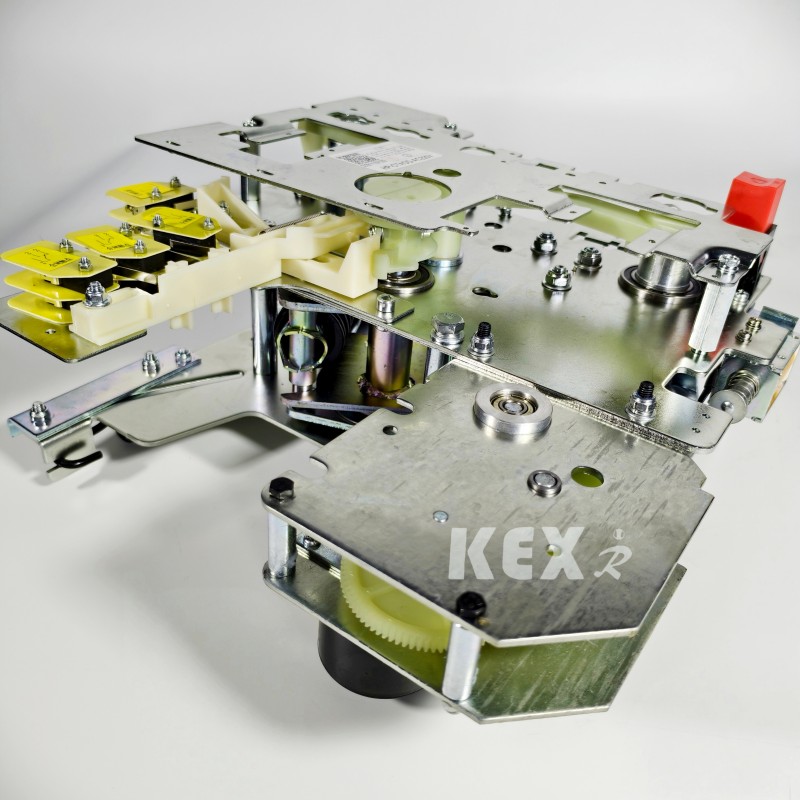

10. Funtzionamendu-mekanismoa

11.LH

● Baldintzak erabiltzea

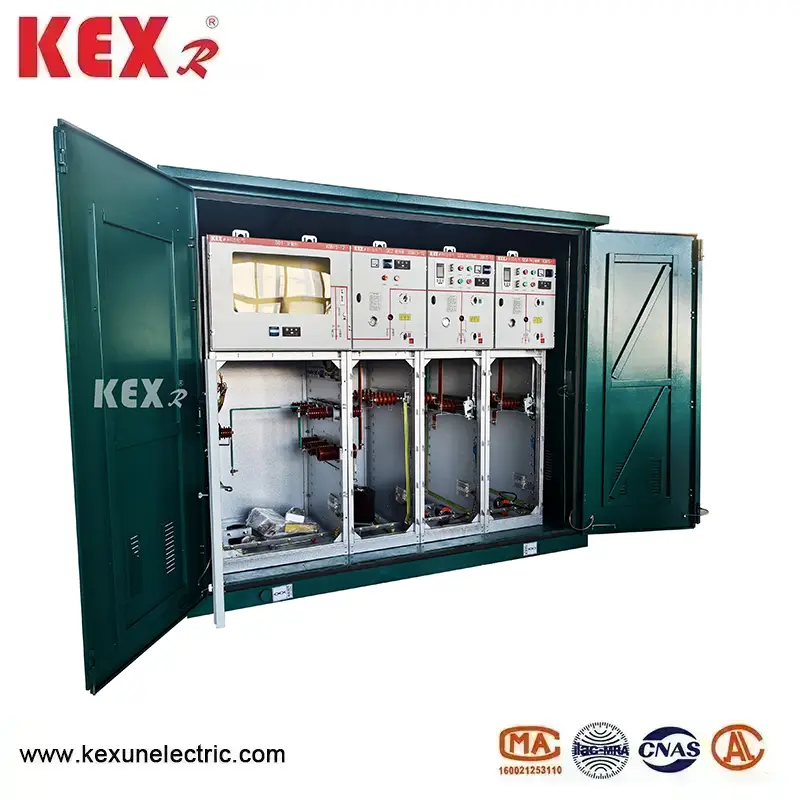

XGN15-12 motako SF6 Eraztunaren Unitate Nagusiko Armairu modularra metalezko konmutagailu trinko eta hedagarrien belaunaldi berri bat da, sufre hexafluoruroko etengailua duen etengailu nagusi gisa eta armairu osoaren aire isolamendu gisa. Egitura sinplearen, funtzionamendu malguaren, interblokeo fidagarriaren eta instalazio erosoaren ezaugarriak ditu, eta irtenbide tekniko egokiak eman ditzake hainbat aplikazio eta erabiltzaileen eskakizun desberdinetarako. Sentsazio-teknologia eta babes-errele berriena hartzen ditu, gain errendimendu tekniko aurreratua eta muntaketa-eskema arina eta malgua, merkatuaren behar aldakorrak guztiz ase ditzakeena.

XGN15-12 SF6 Ring Unitate Nagusiko Kabinetearen etengailu nagusiak FLN36 eta FLN48 hartzen dituzte, hurrenez hurren, SF6 karga etengailuak eta ABB jatorrizko SFG, eta ABB jatorrizko VD4/S, HD4/S etengailuak eta VS1 etengailuak erabiltzaileen beharren arabera ere horni daitezke.

● Lan-ingurunea

◆ Altuera≤1000m

◆ Giro-tenperatura -25 ~ 40 ℃

◆Eguneko batez besteko hezetasun erlatiboak ez du % 95 gainditzen; Hileko batez besteko hezetasun erlatiboak ez du % 90 gainditzen;

◆ Ahalmen sismikoa: 8 gradu;

◆ Bibrazio eta inpaktu bortitzerik ez, eta sute, korrosio kimiko eta leherketa arriskuak dituzten tokiak.

● Estandarrak

XGN15-12 SF6 Ring Unitate Nagusiko Armairu modularrak beheko estandarrak betetzen ditu

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●XGN15-12 motako SF6 Eraztun Unitate Nagusiko Armairuaren parametro teknikoen taula

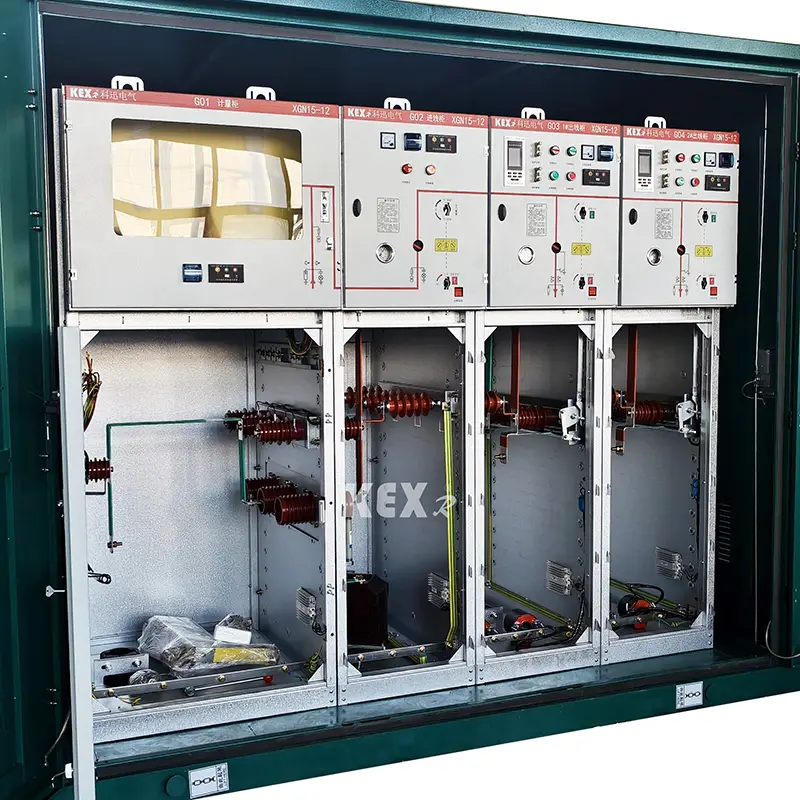

● XGN15-12 motako SF6 Ring Unitate Nagusiko Armairu modulararen egitura

◆Busbar gela: karga etengailua

Hiru estazioko karga-etengailu bat instalatzen da etengailu-gelan. Karga-etengailuaren oskola epoxi erretxinaz egina dago eta sufre hexafluoruroz (SF6 ) beteta dago. Gasa ertain isolatzailea da, eta S6F aldagailu gelan instala daiteke bezeroaren eskakizunen arabera. Gas-dentsitate-neurgailua edo alarma-kontaktua duen gas-dentsitate-neurgailua.

◆Kable-gela: funtzionamendu-mekanismoa, interblokeatzeko mekanismoa eta tentsio baxuko kontrol-gela.

Karga-etengailuen armairuak kable-gela zabala du, hau da, batez ere kable konektatzeko erabiltzen dena, eta, beraz, nukleo bakarreko edo hiru nukleoko kableak blindatu gabeko kable buru soilen bidez konektatu daitezke, eta, aldi berean, tximista-erasogailuak, korronte-transformadoreak, beheko lurrerako etengailua eta beste elementu batzuk espazio zabalean instalatu daitezke. Diseinu estandarraren arabera, armairuko ateak behaketa-leihoa eta segurtasun-blokeatzeko gailua ditu, eta kable-gelako beheko plaka zigilatzeko estalkia eta kable-euskarria ditu tamaina egokiko euskarri-markoa. Kable-gelako beheko plaka eta aurreko atearen markoa kendu daitezke kableen instalazioa errazteko.

◆ Oratu mekanismoa, interblokeatzeko mekanismoa eta presio baxuko kontrol-gela

Interblokeoa duen behe-tentsioko ganberak kontrol panelaren papera betetzen du aldi berean. Behe-tentsioko ganbera udaberriko funtzionamendu-mekanismoaz hornituta dago posizio-adierazlearekin, interblokeo mekanikoarekin eta gailuarekin, eta kontaktu osagarriekin ere horni daiteke, bobina aktibatzailearekin, larrialdietarako aktibatzeko mekanismoarekin, zuzeneko pantaila kapazitiboarekin, giltza-blokeoarekin eta eragile elektrikoarekin. Aldi berean, behe-tentsioko ganberako espazioa kontrol-zirkuituarekin, neurtzeko tresnarekin eta babes-errelearekin ere horni daiteke. 750 mm-ko zabalerako armairuak tentsio baxuko bi ganbera berdin ditu, osagarri gehiagorekin horni daitezkeenak. XGN15 etengailu-armairu osoa bi zatitan bana daiteke, armairuaren goiko aldean autobus gela, karga-etengailua, funtzionamendu-mekanismoa eta tentsio baxuko gela daude, beheko kable-gelatik bereizita dagoena. Hori dela eta, goiko unitatean instalatutako ekipamendua segurtasunez eta eroso berritu eta berritu daiteke, eta goiko unitate osoa ordezkatu daiteke.

◆ Busbar aretoa

Busbar gela armairuaren goiko aldean dago antolatuta. Autobus gelan, autobus nagusiak elkarrekin konektatzen dira eta kommutagailu-ilara osoa zeharkatzen dute.

● XGN15-12 motako SF6 Eraztun Unitate Nagusiko Armairuaren oinarrizko osagaiak

▶FLN36 motako SF6 karga etengailua enpresarentzat garatu eta ekoizten da atzerriko teknologia sartuz eta etxeko elikatze-sistemaren eskakizunen arabera, hiru lan-egoera ditu: ixtea, irekitzea eta lurreratzea.

▶ Karga-etengailuaren kontaktu dinamiko eta estatikoak egitura indartudun erretxina epoxi-galdaketako estalkian jartzen dira, SF6 gasa arkua itzaltzeko bitarteko gisa erabiltzen da eta airearen presioa 14 bar-koa da. Karga-etengailu bakoitza zigilatua eta mantentzerik gabe dago, eta barometroa bereizita hauta daiteke. Karga-etengailuaren instalazio-metodoa altzairuzko partiketa bat jartzea da kable gelaren eta autobus gelaren artean, eta horizontalean instalatzea funtzionatzeko eta mantentzeko segurtasun-baldintza zorrotzenak betetzeko. Barruan arkua gertatzen bada, karga-etengailuaren atzeko aldean puntu ahul estruktural bat dago, garbituko dena, eta, ondoren, armairuko arku-deskarga-balbula garbituko da kabinetetik kanpoko presio-fluxua gidatzeko.

▶ SF6 karga etengailuak bi funtzionamendu-mekanismo ditu: malguki-mekanismo bakarra (K mota) eta malguki bikoitza (A-mota), mekanismo elektrikoa goiko bi eragiketa-mekanismo motei gehi daiteke urruneko kontrol elektrikoa lortzeko.

●Aukeratzeko eskemak

□ 1. eskema adibidea

◆Konfigurazio estandarra eta ezaugarriak

▶630A Autobusa

▶ Karga etengailua: FLN36-12D/T630-20

▶ Hiru estazioko karga etengailua (itxi, isolatzea, lurra) edo bi estazioko etengailua (itxi, isolatzea)

▶Leiho bisualak etengailuaren mutur eragilean instalatzen dira.

▶ Etengailu nagusia eta lurrerako etengailua bi funtzionamendu-zulo bereiziekin funtzionatzen dute eta elkar blokeatzen da.

▶Karga etengailuaren eta lurrerako etengailuaren posizioaren adierazlea

▶Tentsio-adierazle kapazitiboa duen etengailuaren gorputza

▶ SF6 gasaren presio-neurgailua dentsitate errelearekin

▶Lurrerako etengailua kable-gelako aurrealdeko panelarekin elkarlokatzea

◆ Aukerako konfigurazioa eta ezaugarriak

▶ Autobus luzapena erreserbatuta

▶ Karga aldatzeko motorra: AC220V/110V DC220V/110V/48V

▶Zirkuitu laburrak eta lurrerako akatsen adierazlea

▶ Tximista babesteko gailua (banaketa mota, zentral elektriko mota, askapen mota)

▶ CT eta neurgailua neurtzea

▶ Tentsio-Transformadorea PT elikadura-hornidura funtzionatzeko

▶AC110V/220V-ko zuzeneko lurrerako itxiera sarrerako linearen (lurrerako etengailua eta lurrerako itxiera itxiaren beheko atea, beheko kablea bizi denean)

▶ Kontaktu osagarria: etengailu nagusia 4NO+4NC lurrerako etengailua 2NO+2NC

□ 2. eskema adibidea

◆ Konfigurazio estandarra eta ezaugarriak·

▶630A busbarra nagusia

▶ Karga etengailua: FLN36-12D/T100-50

▶ Hiru estazioko karga etengailua (itxi, isolatu eta lurreratzea)

▶Hiru estazioko karga-etengailua, fusible-burua eta fusible-muturreko lurrerako etengailua

▶Lotura mekanikoetarako

▶Fuse bidaiaren adierazlea eta urruneko seinalearen transmisioa

▶Leiho bisual bat instalatzen da etengailuaren ustiapen-muturrean.

▶ Etengailu nagusia eta lurrerako etengailua bi funtzionamendu-zulo bereiziekin funtzionatzen dute eta elkar blokeatzen da.

▶Karga etengailuaren eta lurrerako etengailuaren posizioaren adierazlea

▶Tentsio-adierazle kapazitiboa duen etengailuaren gorputza

▶ SF6 gasaren presio-neurgailua dentsitate errelearekin

▶Lurrerako etengailua kable-gelako aurrealdeko panelarekin elkarlokatzea

◆ Aukerako konfigurazioa eta ezaugarriak

▶ Autobus luzapena erreserbatuta

▶ Karga aldatzeko motorra: AC220V/110V DC220V/110V/48V

▶ Matxuren adierazle laburra eta lurrekoa

▶ CT eta neurgailua neurtzea

▶ Tentsio galera bidaia AC220V

▶Gainkorronte-deskonektorea: GL25/5

▶ Kontaktu osagarriak: etengailu nagusia 4NO+4NC lurreko etengailua 2NO+NC

▶ Bidaiaren bobina: AC220V/110V DC220V/110V/48V

▶ Fusible Fusiblea (Matxura Seinalea): 1 NO

▶ Presio-neurgailua seinalearekin: 1 NO

□ 3. eskema adibidea

Lehen mailako programaren D07 zenbakia

◆Konfigurazio estandarra eta ezaugarriak

▶Bi LZZBJ9 korronte transformadore

▶ Bi JDZ tentsio transformadore

▶ Babestu PT fusiblea

▶Kable-gelako aurrealdeko panela elkarlokatzea

◆ Aukerako konfigurazioa eta ezaugarriak

▶Voltmetroa etengailuarekin

▶Ampermetro bat etengailu batekin

▶3 CT ,3 PT

▶ Tentsio-adierazle ahalgarria, zuzeneko switchgear kabinetea adierazten duena

▶Watt ordu-neurgailua

▶Kontrol negatiboa
