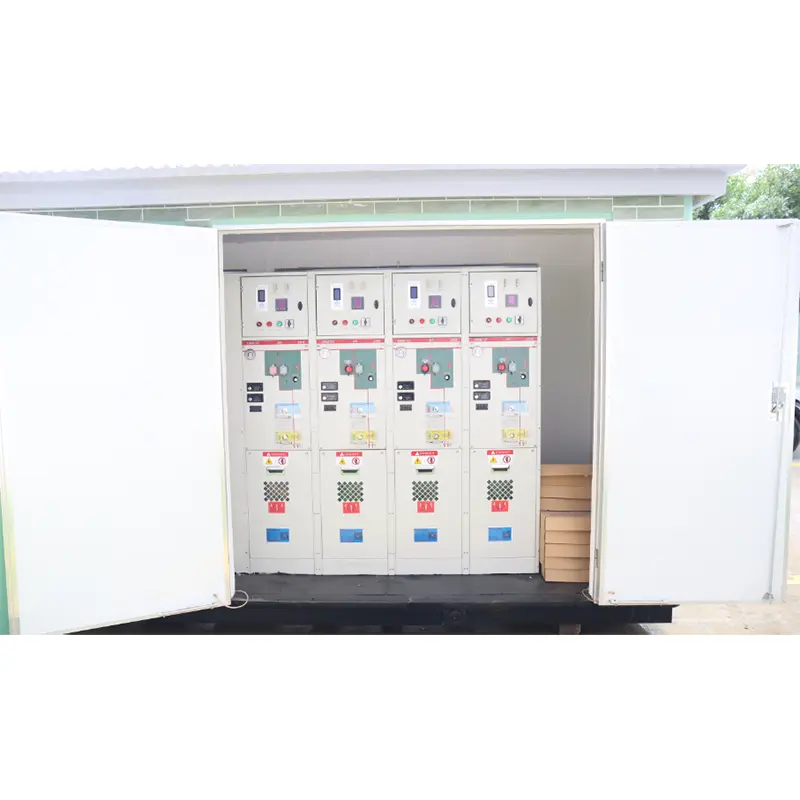

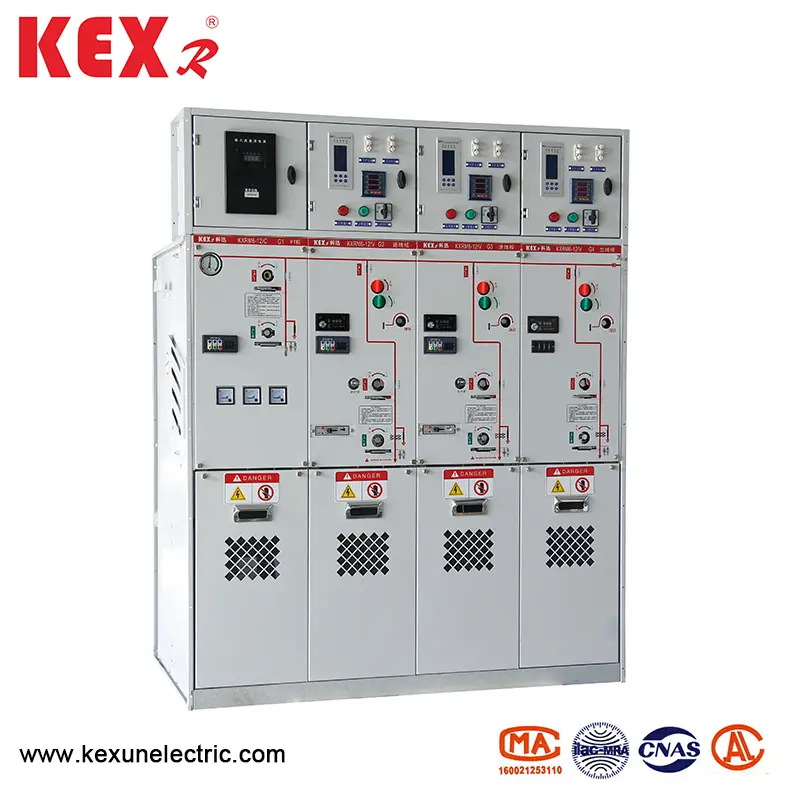

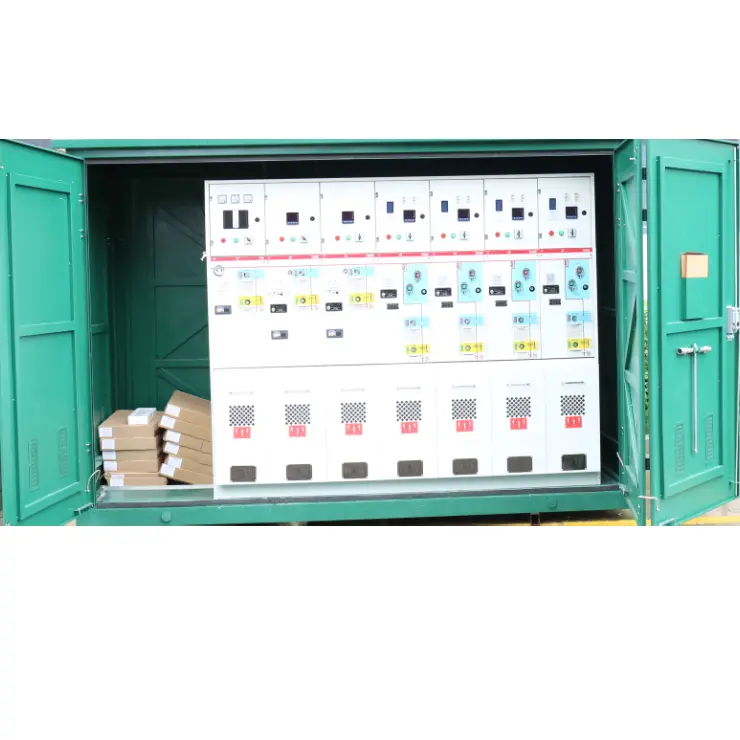

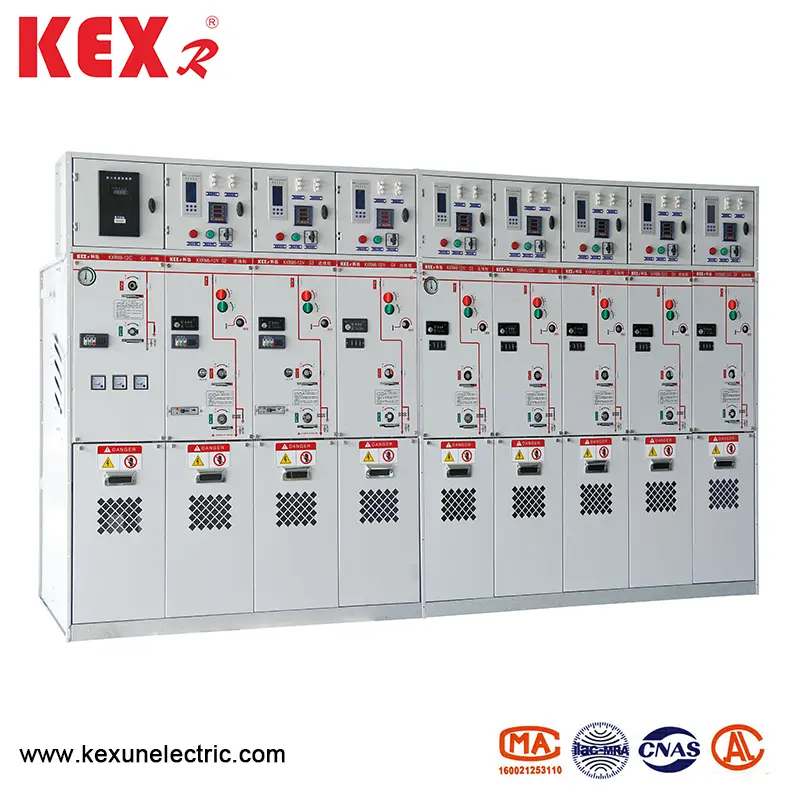

Isolatutako gas isolatutako armairua

● Erabilera baldintzak

KXMR6-12 Idatzi itxita dagoen gasaren armairu guztiak, esaterako, tenperatura altu eta baxua (+ 40 ℃ ~ -40 ℃), hezetasuna, hautsa, gatz kutsadura, meategiak eta altuera handia (1000 m), 24 orduren buruan uretan epe laburreko murgiltzeak ez du eraginik eragiten.

Oharra: altitudea handiagoa bada, adierazi altuera espezifikoa.

● Produktuen ezaugarriak

▶ KXRM6-12 Isolatutako gas itxiko armairu guztiak SF6 gasa erabiltzen du arku-itzalketa eta isolamendu euskarria.

▶ Armairua erabat itxita eta isolatuta dago; Busbar, etengailuak eta zuzeneko piezak erabat itxita daude altzairu herdoilgaitzezko maskorretan.

▶ Barrunbea 1,4bar SF6 gasaz betetzen da eta babes maila IP67ra iristen da: etengabeko gailu osoak ez du erabat eragindako ingurumen-baldintzek, etengabeko funtzionamendu normala ziurtatu ahal izateko epe laburreko ur murgiltzea bezalako kasuetan, eta produktua bizitza osorako mantentze-lanetan.

▶ Kabineteak "bost prebentzio" ezin hobea du, gizakiaren okerrak eragindako langileen eta ekipoen funtzionamendu porrotak erabat ezabatzen dituena.

▶ Armairu guztiek presio seguruaren erliebe kanal fidagarriak dituzte, eta horrek operadoreen segurtasun pertsonala bermatu dezake muturreko kasuetan ere.

▶ Armairua bi motatan banatuta dago: unitate konbinazio finkoa eta unitate konbinazio zabala.

▶ KXRM6-12 tamaina isolatutako gas itxiko armairu guztia instalatzeko komenigarria da eta espazio estua eta ingurumen baldintza txarrak dituzten lekuetarako egokia izan daiteke.

▶ Erabiltzaileen behar desberdinen arabera elektriko, urruneko kontrol eta jarraipen gailuekin hornituta egon daiteke.

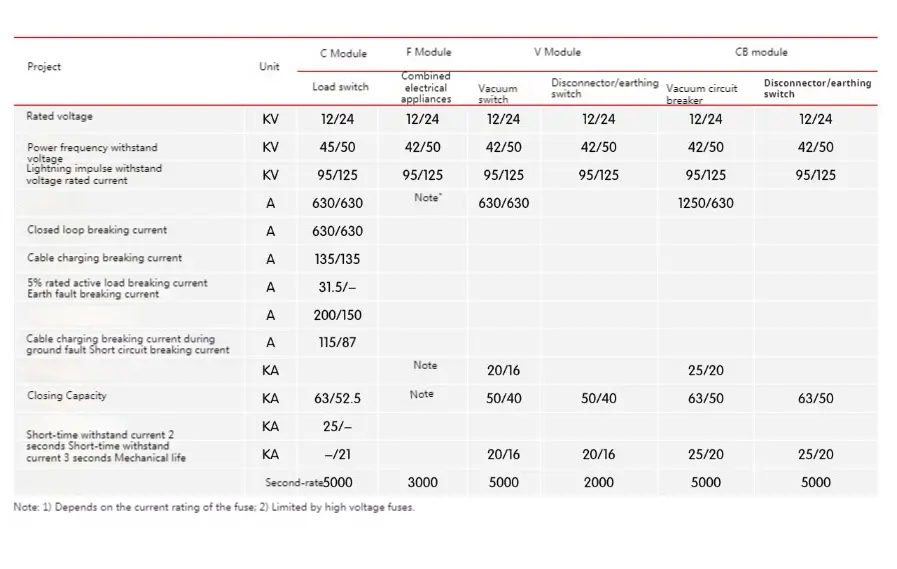

● Parametro teknikoa

● Transformadore eta linearen babesa

KXRM6-12 KONBINATUTAKO GAS KABELA-armairu itxian konbinatzen da. Transformadoreen babes moduak eskaintzen ditu, hots, karga-etengabeko konbinazio aparatuak eta zirkuituaren etengailua errele babesarekin.

1.Transformer Babesteko tentsio handiko metxa eta karga etengailua mugatzeko konbinazioa da. Fuse gela unitatearen aurrealdean kokatutako blokeatutako itxitura bereiziaren atzean instalatuko da. Karga-etengailuak udaberriko energia biltegiratzeko mekanismoa erabiltzen du, metxa aurrelariak eragin dezakeena.

2. Fusiblearen ordezkapena errazteko agindua, funtzionamendu-heldulekua metxa ganberaren amaierako estalkia kentzeko erabil daiteke. Fusiblearen tripulazio mekanismoa aurrez kokatuta dago eta horrek sistema osoaren iragazgaitza bermatzen du.

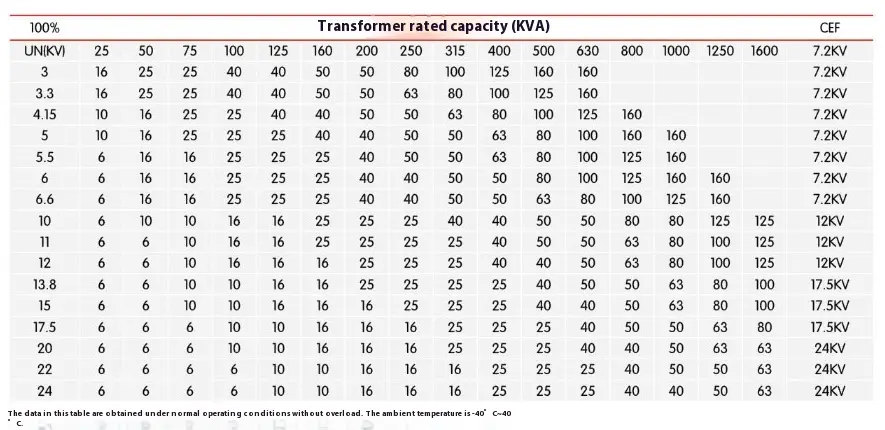

● Fuse eta transformadorearen konparazio taula

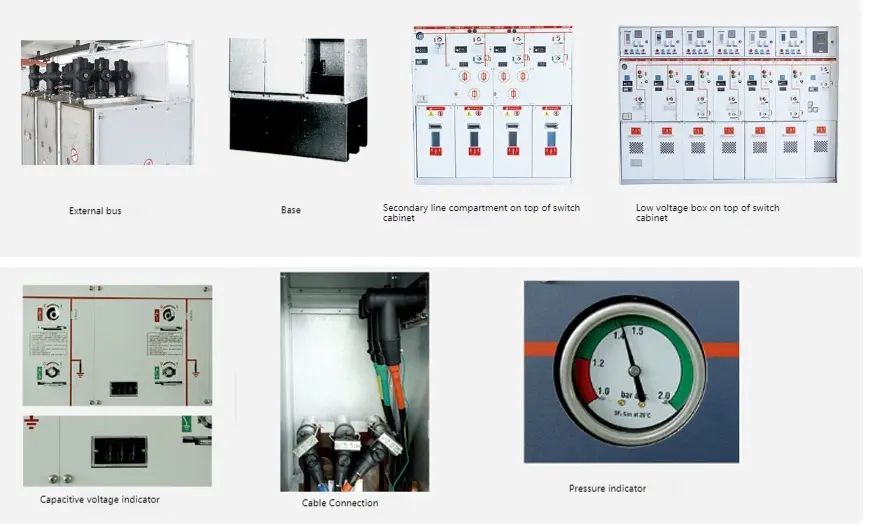

● Aukerako osagarriak

◆ Harreman osagarria

Karga etengailu eta zirkuitu guztiak 2NO + 2NC-rekin hornituta egon daitezke. Bidaia paraleloko bobina (AC edo DC) instalatu daiteke Transformer Switch eta Zirkuituaren etengailuan, eta tentsio baxuko kontrol osagaia aurreko panelaren atzean dago.

◆ Tentsioaren adierazpena

Tentsio kondentsadorearen adierazleak sastrakatzea kobratzen duen edo ez da, eta ontziko entxufea fase nuklearrerako erabil daiteke.

◆ Zirkuitu laburra eta beheko hutsegiteko adierazlea

Akatsen kokapena errazteko, kable-etengabeko modulua zirkuitu laburrekin eta oinarriaren akats adierazleekin hornituta egon daiteke matxurak hautemateko.

◆ Eragiketa elektrikoa

Kable bidezko unitatearen eta transformadore unitatearen eskuzko funtzionamendu mekanismoaren eskema estandarra da. Eragiketa mekanismo elektrikoa instalatzea ere aukeratu dezakezu. Kable bidezko etengailuak, hutsezko zirkuituak eta lurreko etengailuak aurreko panelaren atzean kokatutako mekanismoek funtzionatzen dute. Etengailu eta zirkuitu guztiak, ustiapen-heldulekuaren arabera funtziona daitezke (konfigurazio estandarra), edo motorren funtzionamendu mekanismoarekin (osagarriak) hornituta egon daitezke. Hala ere, lurreko etengailua eskuz funtziona daiteke eta akats korrontea ixteko gaitasuna duen mekanismoa konfiguratuta dago.

◆ Kablea

DIN47636 arauaren arabera, saski estandarrak instalatzen dira. Zuhaixka guztiek altuera berdina dute lurretik eta kableen estalkiaren estalkiaren bidez babestuta daude. Azaleko plaka batzuk lurreratzeko etengailuarekin lotu daitezke eta kable bikoitzeko gela estaldurako plater bereziak kable bikoitzeko lerroetarako ere erabil daitezke.

◆ Presioaren adierazlea

Normalean presio-adierazle batez hornituta dago, presio-neurgailu batek osatzen duena. Gainera, kontaktu elektrikoak eman daitezke presioaren murrizketa adierazteko.

◆ Gako blokeoa

Zirkuitu-etengailuak, karga etengailuak eta lurreko etengailuak instalatu daitezke. Blokeoarekin loturiko erdi-aterpetxea izan daiteke, hau da, zirkuitu-etengailuetarako, kargatzeko etengailuak eta lurreko etengailuak.

◆ Quencher

Eraztun sareko unitate guztiak arku atxiloketekin hornituta egon daitezke. Arkamendua barrenean gertatzen denean, arku atxiloketak automatikoki itxiko dira sarrerako sastrakan, D, DE eta V moduluak barne, eta kable modulu guztiak arku atxiloketa batekin hornitu daitezke. Unitatearekin ordenatu behar dute eta ezin dute aldatu. Arku itzalgailuaren ekintza metodo honen bidez adieraz daiteke eta SF6 armairuko kontaktu elektrikoak aurreko panelaren atzean dauden terminalarekin konektatuta daude.

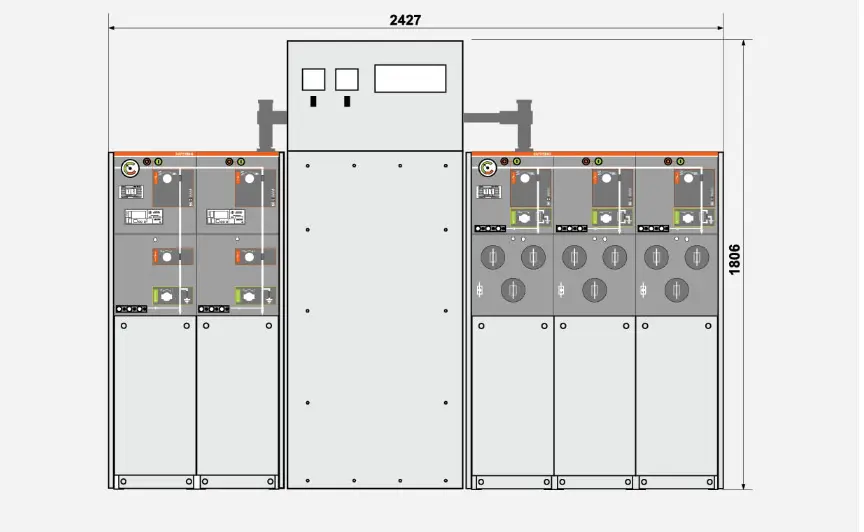

● Programaren deskribapena

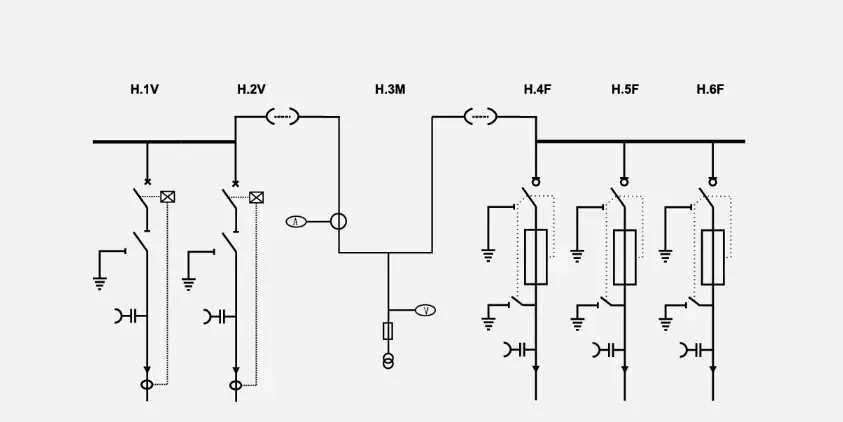

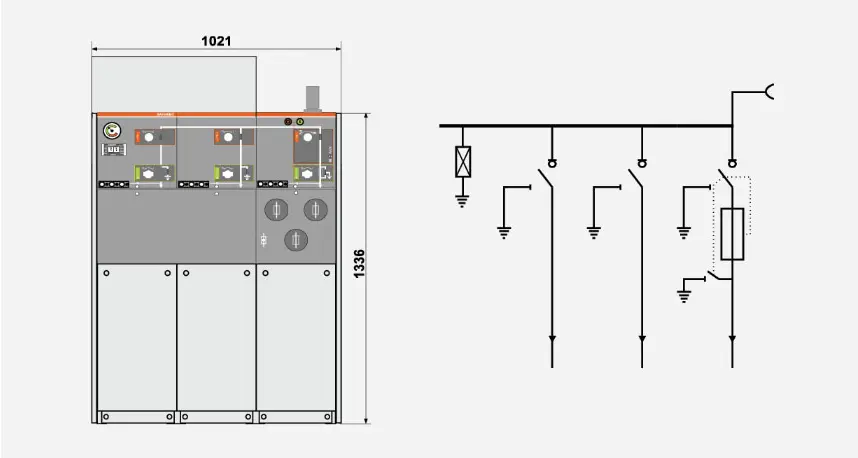

◆ 1. SACE + CCF +

Instalatu tximista autobusean eta utzi hedapenerako.

Oharra: etengailuen unitate kopurua ez da 3 baino txikiagoa izango.

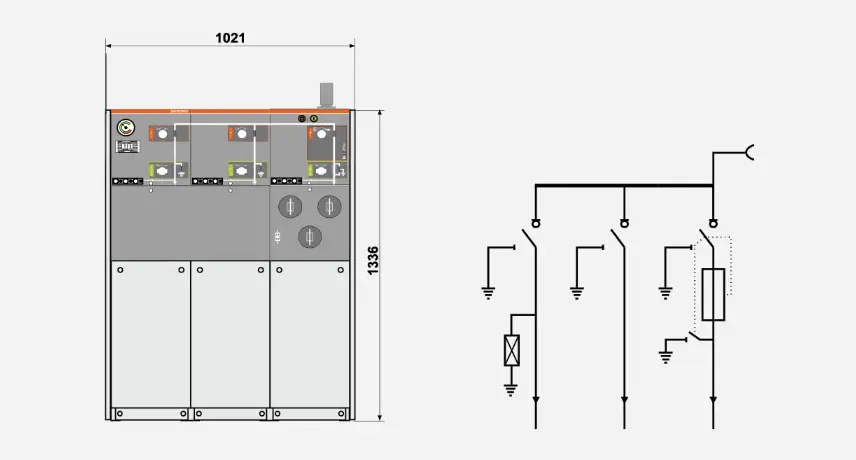

◆ Eskema 2 CCF +

Instalatu tximista sarrerako lerroan eta erreserbatu hedapenean.

◆ 3. eskema w + m + ff

Presio Alboko Kalkulua
