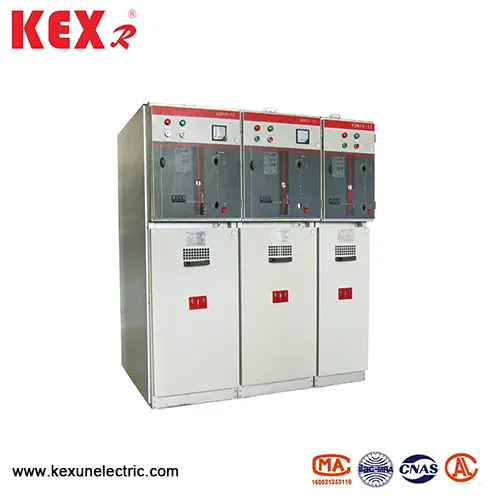

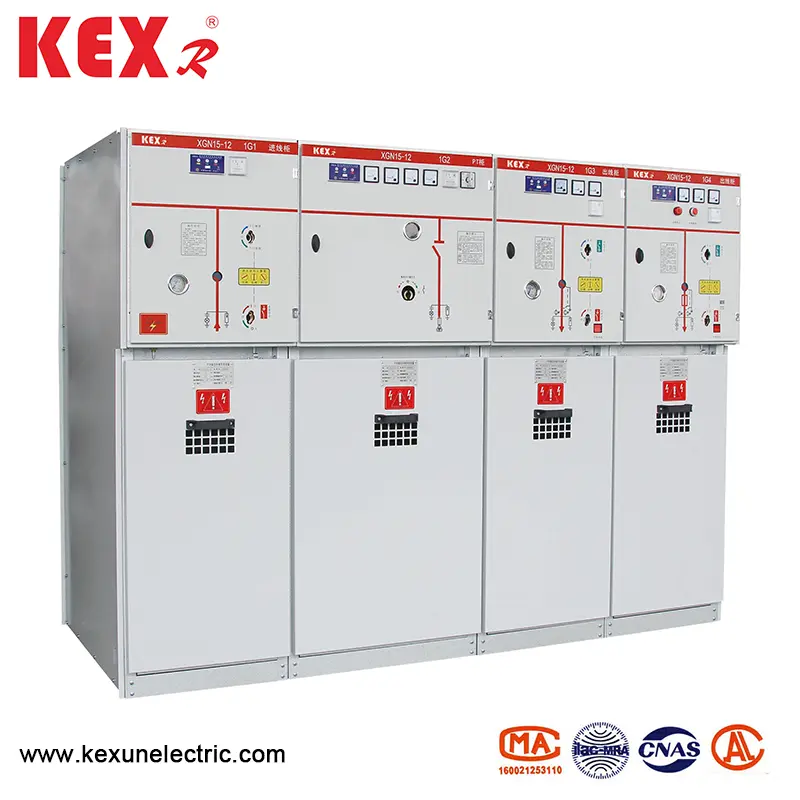

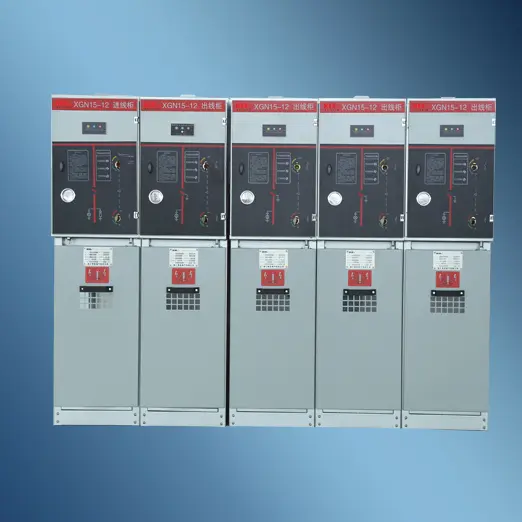

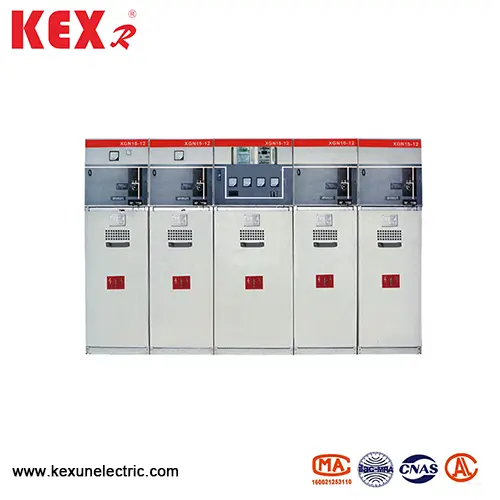

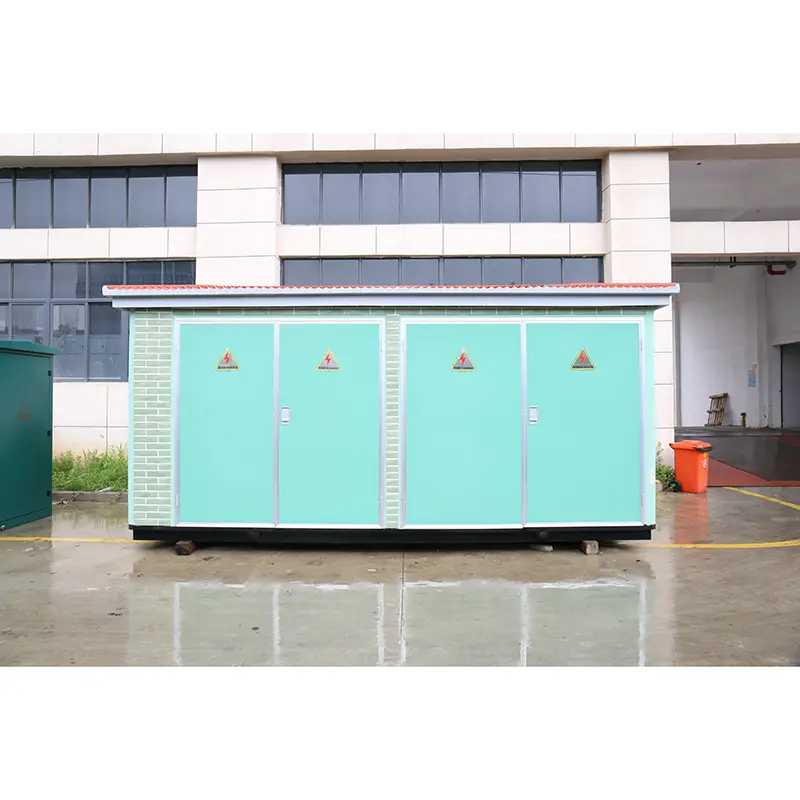

Hexafluoruro Ring unitate nagusia

● Aplikazio nagusia

XGN15-12 Mota Hexafluoruro Ring AC 50Hz eta 12kV-ko potentzia-sistemetarako egokia da.

● Erabilera baldintzak

▶ Altitudea: ≤ 1000 m. (Baldintza bereziak badira, adierazi aginduan)

▶ Ingurumenaren tenperatura: -25 ~ 40 ℃

▶ Eguneko batez besteko hezetasun erlatiboa:% ≤95

▶ Hileroko batez besteko hezetasun erlatiboa:% 90;

▶ Shock-erresistentzia maila: 8 gradu

▶ Bibrazio bortizkeriarik gabeko lekuak, inpaktua, sua, korrosio kimikoa eta leherketa.

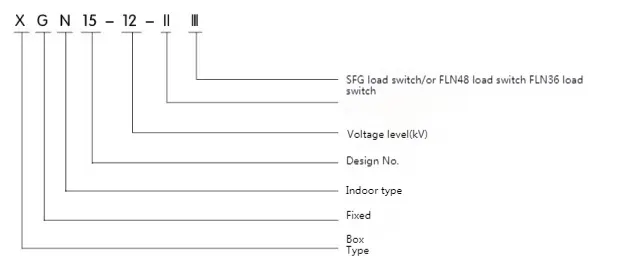

● Eredua eta esanahia

● Irizpideak betetzen dira

XGN15-12 Mota Hexafluoruro Ring unitate nagusia irizpide hauek betetzen ditu:

IEC298 · IEC265 · IECL29 · IECL29 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Parametro teknikoak eta dimentsioa

● Karga aldatzeko armairuen egitura eta oinarrizko osagaiak

◆ XGN15-12 Mota Hexafluoruro Ring Unitatearen egitura nagusia: autobus gela + karga-aldagaia Kable gela + eragiketa mekanismoa + lotzen mekanismoa eta tentsio baxuko kontrol gela

◆ Karga etengailua

Hiru geltokiko karga etengailua instalatzen da switch gelan. Karga-etengailua erretxina epoxiaz egina dago eta sulfur hexafluoruro (SF) bete da. ) Gas isolatzaile ertaina da, eta SF etengailu gelan instalatu daiteke bezeroaren eskakizunen arabera. Gas dentsitate neurgailua edo gas-dentsitate neurgailua alarma kontaktuarekin.

◆ Kable gela

Karga-aldagailuen armairuak kable bidezko konexioarekin bat da, batez ere kable bakarrekoak edo hiru core kableek konektatutako kable-buru sinpleek konektatu ahal izateko, eta, aldi berean, Tximistaren arrostrea, uneko transformadorea eta beste elementu batzuk instalatu daitezke espazio zabalean. Diseinu estandarraren arabera, armairuko ateak behaketa-leihoak eta segurtasun interkonexio gailua ditu eta, beraz, kable gelaren beheko plakak estalki eta kable-euskarriarekin hornituta dago tamaina egokia duen euskarri markoarekin. Kable gelaren beheko plaka eta ate aurrean, kablearen instalazioa errazteko ezin da kendu.

◆ Belauneko mekanismoa, interbulta mekanismoa eta presio baxuko kontrol gela

Tentsio baxuko gelak aldi berean kontrol panelaren papera betetzen du. Tentsio baxuko ganbera udaberriko operazioaren mekanismoarekin hornituta dago posizioaren adierazlearekin, interkonexio mekanikoarekin eta gailuarekin, eta kontaktu laguntzaileak, tripping bobina, larrialdiko tripa mekanismoa, zuzeneko pantailako gaitasuna, tekla blokeoa eta gailu elektrikoaren gailua ditu. Aldi berean, tentsio baxuko ganberako espazioa kontrol-zirkuituarekin, instrumentu eta babes-erreleboarekin ere hornituta egon daiteke. 750 mm-ko zabalerako armairuak bi tentsio baxuko bi ganbera ditu, osagarri gehiago hornituta. XGN15 aldatzeko armairu osoa bi zatitan banatu daiteke, armairuaren goiko aldeak autobus gela, karga etengailua, funtzionamendu mekanismoa eta tentsio baxuko gela biltzen ditu, beheko kable gelatik bereizita dagoena. Hori dela eta, goiko unitatean instalatutako ekipamendua modu seguruan eta egoki berritu eta erreformatu daiteke, eta goiko unitate osoa ordezkatu daiteke.

◆ Autobus gela

Autobus gela armairuaren goiko aldean antolatuta dago. Autobus gelan, autobus nagusiak elkarrekin lotuta daude eta etengailuaren armairuaren errenkada osoan zehar ibiltzen dira

◆ Oinarrizko osagaiak OFXGN15-12 Mota Hexafluoruro Ring unitate nagusia

▶ FLN36 etengailua enpresak garatu eta ekoizten du atzerriko teknologia sartuz eta etxeko potentzia sistemaren eskakizunen arabera.

▶ Karga etengailuak hiru estatu ditu: ixtea, irekitzea eta lurreratzea. Karga-etengailuaren kontaktu dinamikoak eta estatikoak egitura indartuarekin eta SF-ko erretxina epoxi-maskorrean jartzen dira. Gasa arkua itzaltzeko euskarria da, eta airearen presioa 14bar da. Karga etengailu bakoitza zigilatuta dago eta mantentze-lanik gabe dago, eta barometroa bereizita hauta daiteke. Eraztun sareko armairuan karga-aldaketaren metodo tipikoa altzairuzko partizioa kablearen eta autobus gelaren artean kokatzea da eta horizontalki instalatu. Instalazio metodo honek kable gelatik autobus gela isolatzen du funtzionamendu eta mantentze-lanetarako segurtasun baldintza zorrotzenak asetzeko. Arkua barrenean gertatzen bada, karga-etengailuaren maskorraren atzeko plano ahulagoa bada, garbitu egingo da eta, ondoren, arku-alta armairuan garbituko da eta presioaren gaineko airearen fluxua armairutik kanpo geratuko da.

▶ Karga-etengailuak bi eragiketa mekanismo ditu: udaberriko operazio mekanismo bakarra (K motako) eta udaberriko funtzionamendu mekanismo bikoitza (A motakoa), mekanismo elektrikoa goiko bi eragiketa mekanismoetan gehitu daiteke urruneko kontrol elektrikoko kontrolatzeko.
