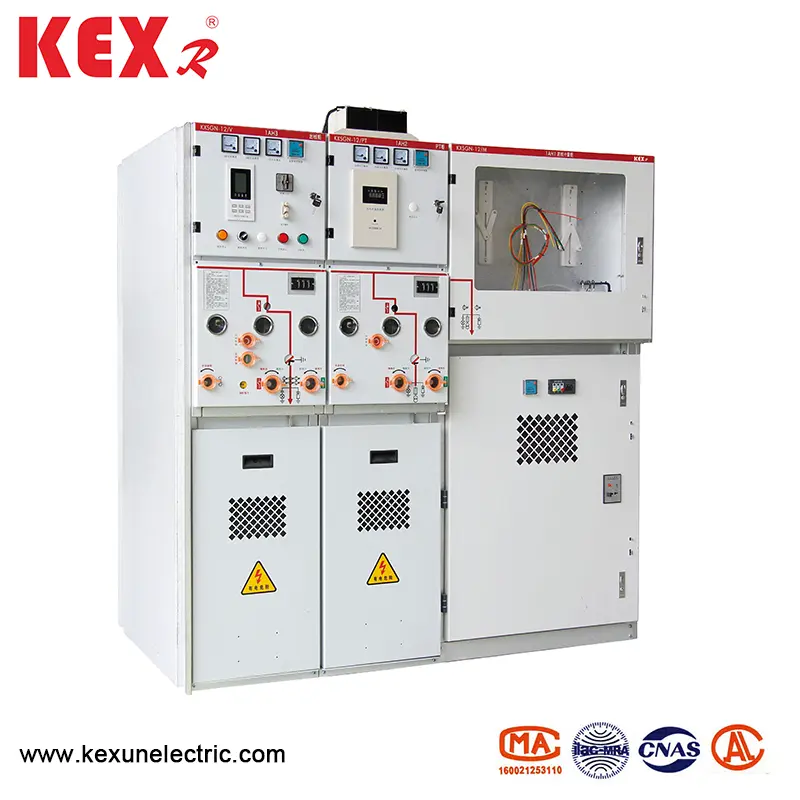

Tentsio handiko eraztun sareko armairua

Kexun da Txinan tentsio handiko eraztunen sareko armairuan espezializatutako fabrikatzailea.
KXSGN-12-SIS3 saltzen duen produktuak isolamendu sendoa da. Egitura modularra, guztiz itxita eta guztiz isolatuta eta guztiz metalezkoa hartzen du. Gainazala estalki geruza eroale edo erdi eroalearekin estalita dago, zuzenean eta fidagarritasunez lurrean egon daitekeena.
Eredua: KXSGN-12-SIS3
Marka: kexr

Bidali kontsulta

Produktuaren Deskribapena

● Diseinu funtzioa

▶ Hutsuneak Zirkuituaren Zirkuitua eta Karga Switch modulua epoxi erretxina enkapsulatuta daude. Zirkuitu nagusi integratua, eskuzko eta hiru geltokiko deskonektatzaile elektrikoarekin.

▶ Hutsuneak Zirkuituaren Breaker Moduluak zirkuitu laburreko korrontea irekitzeko eta ixteko gaitasuna du.

▶ Hiru geltokiko deskonektatzailearen itxiera-posizioan haustura ikusgai dago, eta deskonektorea eta lurreko etengailua azkar ireki eta itxi dezake zirkuitu laburreko korrontea.

▶ Hiru geltokiko isolamendu etengailuak itxitako aire-gela isolatuaren kutxa isolatuaren kutxa 0,04MPPAk presio dezake. Presio-neurgailu batez hornituta dago barneko presioa linean kontrolatzeko, ihesak eta bitxiak ekiditeko eta isolamendu etengailua eta lurreko etengailua babesteko.

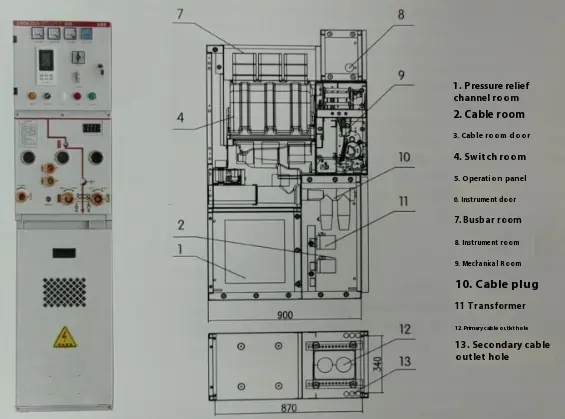

● Egiturazko dimentsioa

High Voltage Ring Network Cabinet

● Goi-mailako dimentsioko marrazkia

Plano	Armairuaren zabalera	Kabinetearen sakonera	Armairuaren altuera	Buruko eskema
PT Sarrerako Linea	450	900	1600	Sakondu 260
Sarrera eta eskema	425	900	1600	Sakondu 260
Interkonexioaren etengailua	425	900	1600	Sakondu 260
Interkonexio isolamendua	425	900	1600	Sakondu 260
Busbar altxatzea	425	900	1600	Sakondu 260
Neurketa tradizionala	750	900	1600	Sakondu 260
Neurketa trinkoa	425	900	1600	Sakondu 260
Potentzia hornidura PT	450	900	1600	Sakondu 260
Kontrol eta Babes Baseko Estazioa	425	900	1600	Sakondu 260

● Parametro teknikoen taulak

◆ Breaker parametro teknikoa

Gai		Unitate	Datuak
Tentsio kalifikatua		Kilo	12
Maiztasun kalifikazioa		H EZ	50
Kalifikatutako isolamendu maila	1m lan maiztasuna tentsioari aurre egiteko	Kilo	42
	Tximistaren bultzada tentsioa jasateko	Kilo	75
Korronte kalifikatua		A	630	1250
Zirkuitu laburreko untxia kalkatuta (1sc)		-A	20 35	31.5
Zirkuitu laburreko itxiera korrontea (gailurra)		-A	50 63	80
Uneko tontorraren kalifikazioa		-A	50 63	80
Epe laburreko arau-korrontea		-A	20 25	31.5
Denbora laburraren puntuazioa uneko apurketa garaiak		Denbora	30	30
Denbora laburreko uneko denbora iraunkorrean		S	4
Eragiketa sekuentzia puntuatua	Auto birziklapena		Off-0.3s-onoff-180-onoff
	Berreskuratze automatikoa ez da		Off-0.3s-onoff-180-onoff
Bizitza mekanikoa		Denbora	3000
Kapda bakarreko banku bakarreko korrontea hautsiz		A	630
B Capacitor Bank-en korronte haustea		A	400

◆ Karga-etengabeko parametro teknikoak (C unitatea)

Gai	Unitate	Datuak
Korronte kalifikatua	A	630
Zirkuitu laburreko kalifikazioa korrontea	-A	50
Epe laburreko arau-korrontea	Ka / s	20/4
Karga etengailua bizitza mekanikoa	Denbora	10000
Karga etengailua bizitza elektrikoa	Denbora	10000

◆ Karga-etengabeko parametro teknikoak (C unitatea)

Gai	Unitate	Datuak
Korronte kalifikatua	A	125
Zirkuitu laburreko apurketa korrontea	-A	31.5
Zirkuitu laburreko itxiera korrontea	-A	80
Korrontearen arabera	A	3150

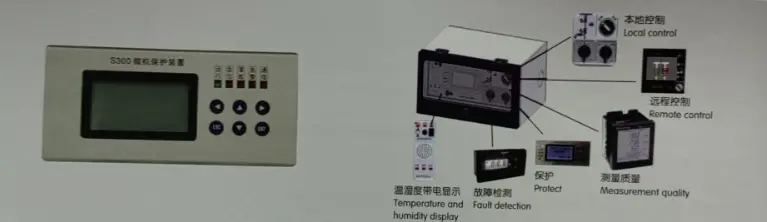

● Tentsio handiko eraztun sareko armairuko adimen terminala

High Voltage Ring Network Cabinet

KXSGN-12-SIS3-k Tentsio handiko SIRINAL armairuen funtzio anitzeko terminal bat da. Itxura bikaina eta ederra da, etengailuaren armairuaren panela sinplifikatzen duena, isolamendu solidoaren armairuaren bolumen orokorra murrizten duena, kanpoko instalazioen eraginkortasuna hobetzen duena eta switchGear kalitatea hobetzen du.

Hot Tags: Tentsio handiko eraztun sareko armairua, Txinako fabrika, kexun elektrikoa, energia transmisio ekipamendua
