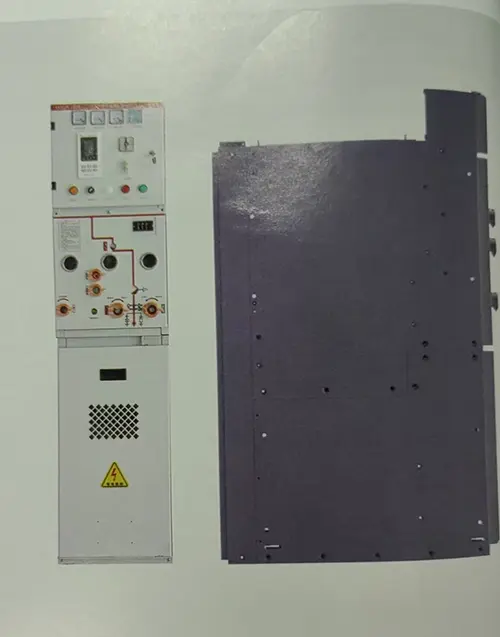

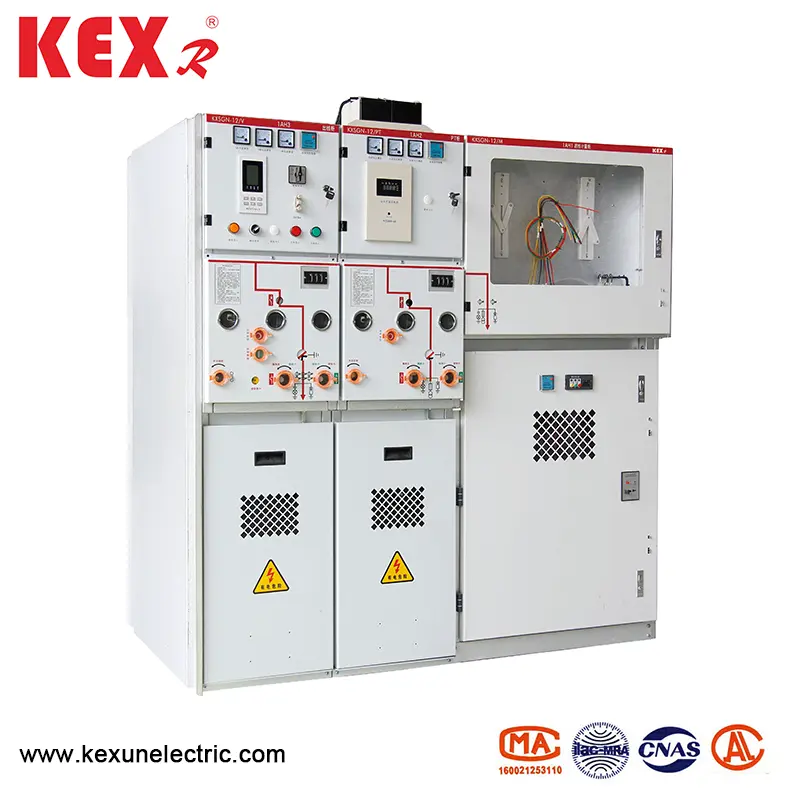

Isolatutako isolatutako tentsio ertaineko etengailua
Kexun Txinako transmisioaren eta eraldaketaren ekipoen ekoizpenean espezializatutako hornitzailea da .Solido isolatutako tentsio ertaineko etengailuen ekipamendua Kexr-en produktu nagusietako bat da. Isolamendu solidoko materiala erabiltzen du isolamendu-euskarri nagusitzat, energia-sareta berritzeko eta banatzeko erabiltzaileen konponbide sorta ezin hobea eskainiz.
Eredua: kxsgn-12
Marka: kexr
Eredua: kxsgn-12
Marka: kexr
● Produktuen ikuspegi orokorra
KXSGN-12 Itxitako Tentsio Ertaineko Ekipamendu Solidoak, esate baterako, zirkuituaren babeserako babesa, transformadoreen babesa, karga kontrola, metxa konbinatzeko elektrizitatea, PT hornidura, autobus akoplamendua altxatzea eta abar. Produktu hau potentzia sistemaren eraztun sareko banaketa ekipamendu gisa erabil daiteke, eta industria eta meatze enpresen hirigintza eraikuntzarako energia banatzeko ekipo gisa ere erabil daiteke, funtzio anitzeko eta aldakortasunaren ezaugarriak dituena.
Isolatu gabeko tentsio ertaineko etengailuaren ekipo solidoak isolatzaile ertainaren, hutsean, konexio eroalea, autobus nagusia, autobus nagusia eta beste zirkuitu elektriko nagusiak bilduta eta isolamendu sendoa duten modulu batzuekin batera eta isolamendu eta estutasun eta estutasun osoz hornituta daude.
● Erabilera baldintzak
Ingurumenaren tenperatura: -45 ~ 40 ℃
Max altitudea: 4000m
Max Eguneko batez besteko tenperatura: 35 ℃
Eguneko hezetasun maximoa:% 95
Hileroko hezetasun maximoa:% 90
Intentsitate sismiko maximoa: 8. maila
Oharra: isolatutako isolatutako itxitako tentsio ertaineko etengailuaren ekipamendua leku batean instalatu behar da suterik, leherketarik eta bortitz bortizkeriarik gabe.

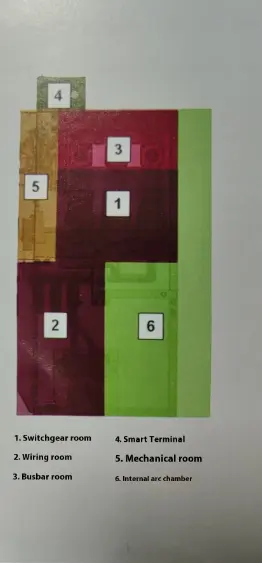

● Espazioaren egitura
● Isolatutako itxiera ertaineko tentsio ertaineko ekipoen eskema
◆ Isolamendu mota txikiagoa
|
Plano |
Armairuaren zabalera |
Kabinetearen sakonera |
Armairuaren altuera |
Goi-babesa |
|
PT Sarrerako Linea |
450 |
940 |
1500 |
200 Handitu |
|
Sarrera eta eskema |
375 |
940 |
1500 |
200 Handitu |
|
Interkonexioaren etengailua |
375 |
940 |
1500 |
200 Handitu |
|
Interkonexio isolamendua |
375 |
940 |
1500 |
200 Handitu |
|
Busbar altxatzea |
375 |
940 |
1500 |
200 Handitu |
|
Neurketa tradizionala |
750 |
940 |
1500 |
200 Handitu |
|
Neurketa trinkoa |
375 |
940 |
1500 |
200 Handitu |
|
Potentzia hornidura PT |
450 |
940 |
1500 |
200 Handitu |
|
Kontrol eta Babes Baseko Estazioa |
375 |
940 |
1500 |
|
◆ Goi-isolamendu mota
|
Plano |
Armairuaren zabalera |
Kabinetearen sakonera |
Armairuaren altuera |
Buruko eskema |
|
PT Sarrerako Linea |
450 |
940 |
1800 |
Sakondu 260 |
|
Sarrera eta eskema |
425 |
940 |
1800 |
Sakondu 260 |
|
Interkonexioaren etengailua |
425 |
940 |
1800 |
Sakondu 260 |
|
Interkonexio isolamendua |
425 |
940 |
1800 |
Sakondu 260 |
|
Busbar altxatzea |
425 |
940 |
1800 |
Sakondu 260 |
|
Neurketa tradizionala |
750 |
940 |
1800 |
Sakondu 260 |
|
Neurketa trinkoa |
425 |
940 |
1800 |
Sakondu 260 |
|
Potentzia hornidura PT |
450 |
940 |
1800 |
Sakondu 260 |
|
Kontrol eta Babes Baseko Estazioa |
375 |
940 |
1800 |
|
● Parametro teknikoa
◆ SwitchGear-en parametro teknikoak
|
Gai |
Unitate |
Datuak |
|||
|
Tentsio kalifikatua |
Kilo |
12 |
|||
|
Maiztasun kalifikazioa |
Kilo |
50 |
|||
|
Korronte kalifikatua |
Kilo |
630 |
1250 |
||
|
Kalifikatutako isolamendu maila |
Potentzia maiztasuna tentsioari aurre egitea (UD) 1min |
Hausketa |
A |
48 |
|
|
Aldizkatu |
A |
42 |
|||
|
Lur erlatiboa |
A |
42 |
|||
|
Tximistaren bultzada tentsioari aurre egiteko (gora) |
Hausketa |
A |
85 |
||
|
Aldizkatu |
A |
75 |
|||
|
Lur erlatiboa |
A |
75 |
|||
|
Zirkuitu laburreko untxia kalkatuta (1sc) |
A |
25 |
31.5 |
||
|
Epe laburreko aserritarren korrontea (4s) |
-A |
25 |
31.5 |
||
|
Baloratutako gailurra |
-A |
63 |
80 |
||
|
Zirkuitu laburreko itxiera korrontea (gailurra) (1ma) |
-A |
63 |
80 |
||
|
Itxituraren babes kalifikazioa |
-A |
Ip4x |
|||
|
Metodo eragilea |
Denbora |
Udaberriko energia biltegiratzeko mota |
|||
◆ Lurzoru isolatuen etengabeko parametro teknikoak
|
Gai |
Unitate |
Datuak |
|||
|
Tentsio kalifikatua |
Kilo |
12 |
|||
|
Korronte kalifikatua |
A |
630 |
1250 |
||
|
Epe laburreko aserritarren korrontea (4s) |
-A |
25 |
31.5 |
||
|
Uneko tontorraren kalifikazioa |
|
63 |
80 |
||
|
|
Potentzia maiztasuna tentsioari aurre egitea (UD) 1min |
Fasea eta lurra |
Kilo |
42 |
|
|
Hausketa |
48 |
||||
|
Lightning impultsion tentsioarekin (gora) |
Fasea eta lurra |
Kilo |
75 |
||
|
Hausketa |
85 |
||||
|
Deskonektorearen bizitza mekanikoa (itzalita) |
Denbora |
3000 |
|||
|
Lurzoruaren bizitza mekanikoa (lurreratzea) |
Denbora |
3000 |
|||
