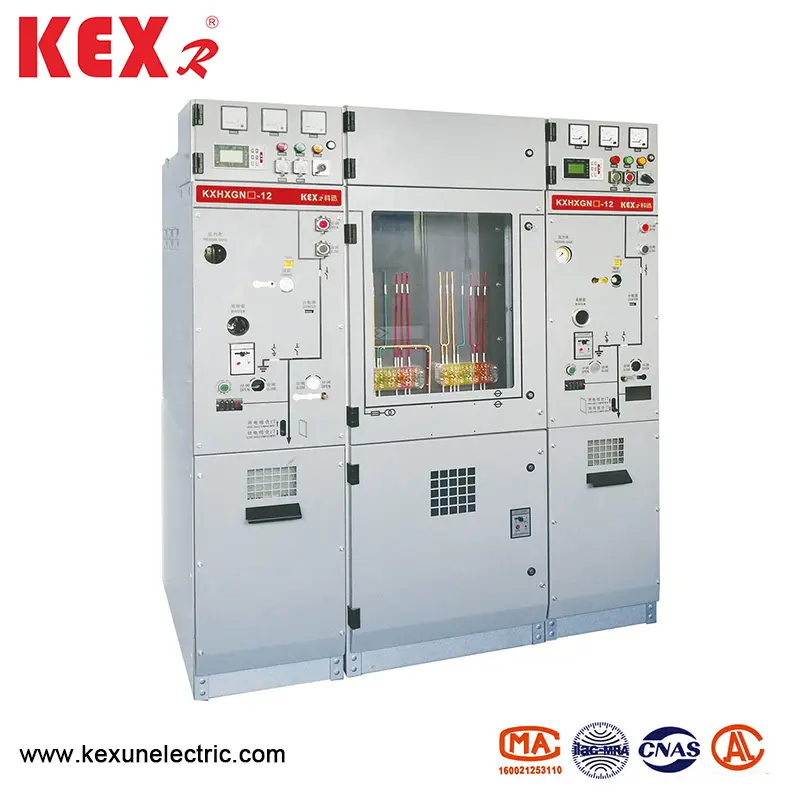

Ingurumena Babesteko Gas Isolatutako Eraztun Unitate Nagusia

● Produktuen ezaugarriak

▶ Aplikazio-aukera zabala: Ingurumena Babesteko Gas Insolatutako Eraztun Unitate Nagusia Ez dute gas toxiko eta kaltegarririk erabiltzen, erabiltzeko ingurunearen segurtasuna zehazten duena. Sotoan dagoen ala ez, tunelean, ontzian edo barruan dauden inguruneetan. Presio handiko biltegiaren barrualdea aire lehorrarekin edo nitrogenoarekin erabil daiteke, hala nola, baldintza gogorrekin, hala nola, altuera handia, hareharri txikia, tenperatura baxua, hotz handia, ingurumena babesteko eskakizunak, leherketa seguruak, gatz-froga segurua eta kondentsazioa. Erabat isolatuta eta guztiz itxita, ekipamendua egokia da, garbiketa eta lehortzeko neurriak hartu ondoren, uraren sarrera epe labur baten ondoren.

▶ Mantentze-lanik gabe: HXGN (H) motako Ingurumena Babesteko Gas Isolatutako Unitate Nagusia erabat zigilatutako egoeran dago. Switch Cabination-ek automatizazio maila handia du, eta lineako detekzio funtzioak ekipamenduaren funtzionamenduaren berri emango du denbora errealean. Banaketa sarea automatizatzeko aukera handiagoa da. Murriztu energia elektrikoaren enpresentzako eskuzko funtzionamendu kostua.

▶ Segurtasun handia: interbulazio sistema ezin hobea, hiru faseko isolamendu haustura argi eta garbi ikus daiteke, ezohiko istripuak saihestuz. Bertan behera utzi zuen sf. Gasaren aplikazioa. Indartu interfase isolamenduaren egitura interfasea edo begizta anitzeko zirkuitu laburra ekiditeko leherketa istripuak zabaltzeko edo eragiteko. Leherketa-froga eta ingurumena babesteko armairua duen hutsean dagoen hutsean.

▶ Eragiketa erraztasuna: Deskonektoreen lurreko etengailuak eragiketa-helduleku bakarra du, beraz, ez da akatsak identifikatu eta kezkatu beharrik. Zirkuitu-jauzia martxan dagoenean, ezin da deskonektatzaileen lurreko etengailuaren funtzionamendu-heldulekua funtzionatu, eta ez da prestakuntza tekniko konplikatuaren beharrik, eta horrek eragiketa oso sinplea egiten du eta eragiketa akatsa ekiditen du. Zigilatzeko polo sendoa epoxy erretxina apg prozesuak osatzen du, eta horrek propietate elektriko eta mekaniko bikainak ditu

▶ Zigilatzeko polo sendoa etengailuaren funtsezko atala da, hau da, zati isolatzailea eta zati bat. Aldi berean, beroarekiko erresistentziaren, hotzaren erresistentziaren, pitzaduraren erresistentziaren, indar mekaniko handiko eta isolamendu indar onaren eskakizun teknikoak betetzen ditu.

▶ Kabinetearen egiturak kable bidezko osagarrien fabrikatzaileek sortutako autobus eta kable bidezko entxufe orokorra hartzen du. Aldagaia gunean muntatu eta borondatez muntatu daiteke, eta horrek armairu talde ugarik sortutako garraio eta instalazioen eragozpenak ekiditen ditu. Jakina, armairu konbinatuak ere eska daitezke.

▶ Benetako isolamendu haustura argi eta garbi ikusgai.

▶ Produktu sorta osoa modu bateratuan diseinatuta dago, eta hainbat armairu mota eskaintzen dira (zirkuitua apurtzailea, karga etengailua, PT, autobus barra, autobusak, etab.) Erabiltzaileek eskatzen dituzte, eta dimentsio geometrikoak guztiz koherenteak dira.

▶ Switch Cabines-ek interfaze adimendunak eta sentsoreen instalazio posizioak ditu, eta horrek sare adimendunarekin hornitu ondoren sare adimendunen baldintzak bete ditzake.

▶ Autobus nagusiak silikonazko gomazko autobus lehor estandarra hartzen du.

▶ Deskonektoreak hiru geltokiko deskonektorea hartzen ditu, autobus aldean instalatuta dagoena.

▶ Ingurumena Babesteko Gas Isolatutako Eraztun Unitate Nagusiaren errendimendu bikaina

SF6 karga aldatzeko eraztun sareko armairua erabat ordezkatu dezakeela zehazten du.

● Erabilera baldintzak

◆ Tenperatura: -25 ~ 45 ℃

◆ Eguneko tenperatura maximoa: 35 ℃

◆ IP titulua: kargatutako gorputzaren zigilua IP67, aldatu armairuko oskola IP4x

◆ Ingurumena babesteko gas isolatutako eraztunaren inguruko airea ez da gas eta ur lurrun kustifikatzaile korrosiboak kutsatu behar.

◆ Ez dago bibrazio bortitz bortitzarik, eta pieza gogorren azpian dagoen gogortasun diseinuak hainbat baldintza betetzen ditu.

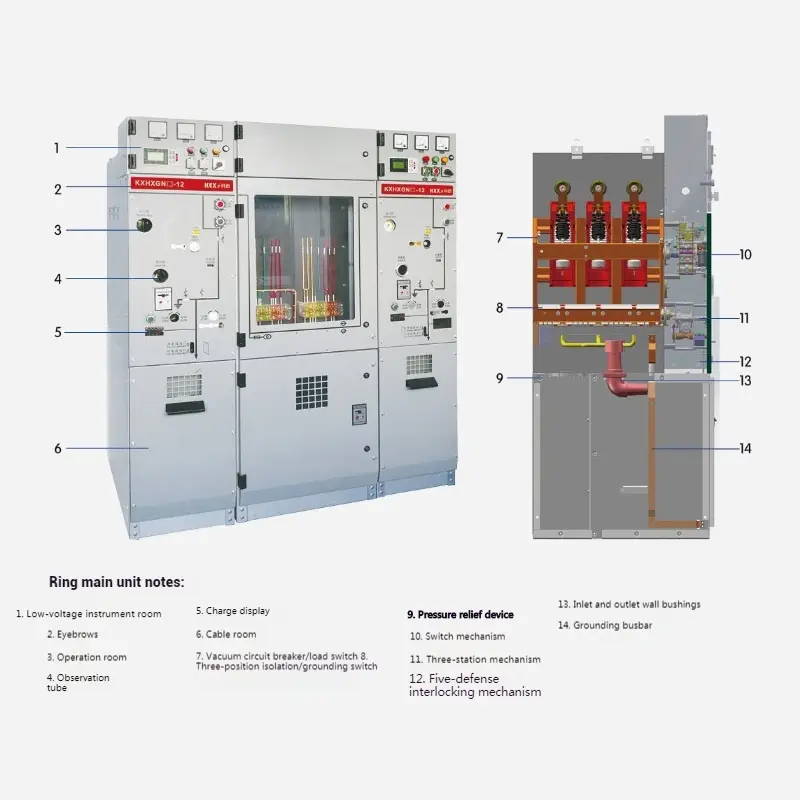

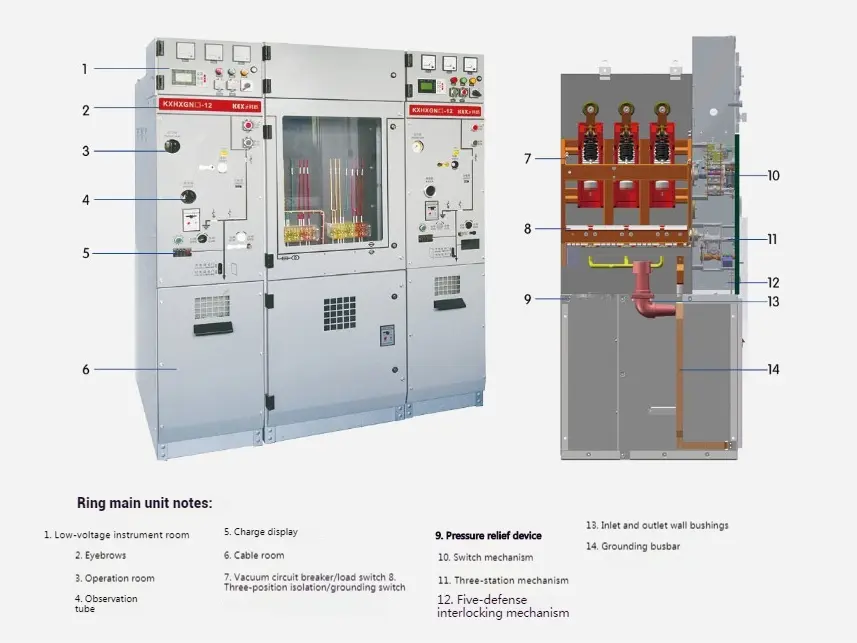

● Armairuaren egitura

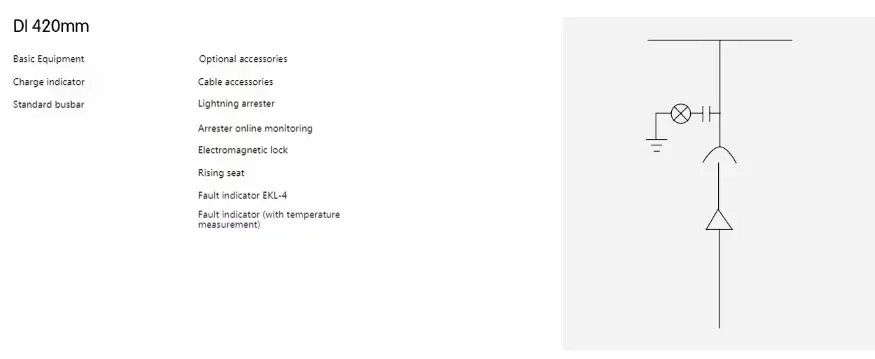

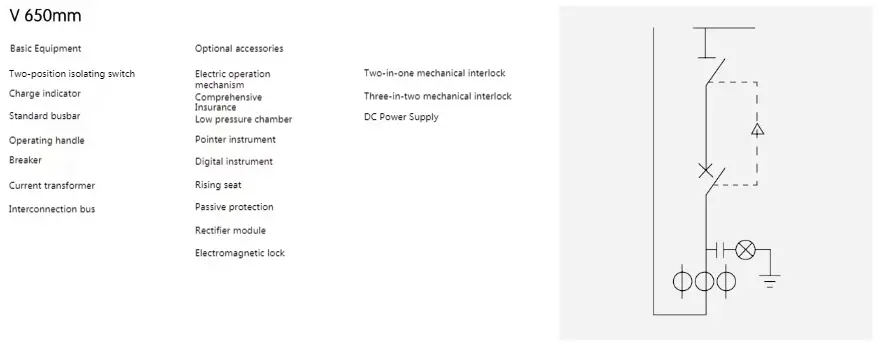

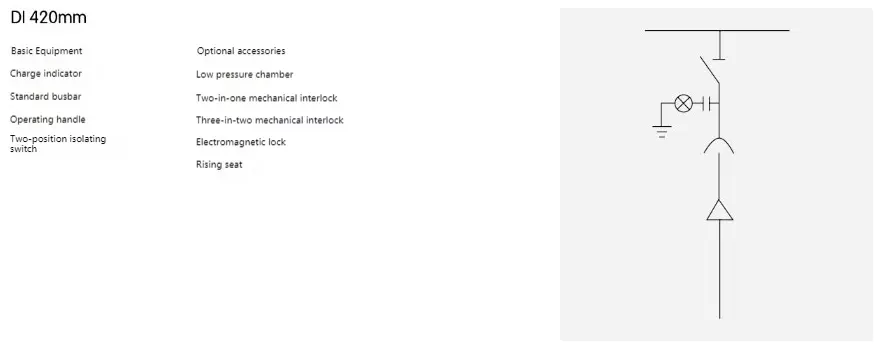

◆ Konfigurazio Erregimena 1. Ingurumena Babesteko Gas Isolatutako Eraztun Unitate Nagusia

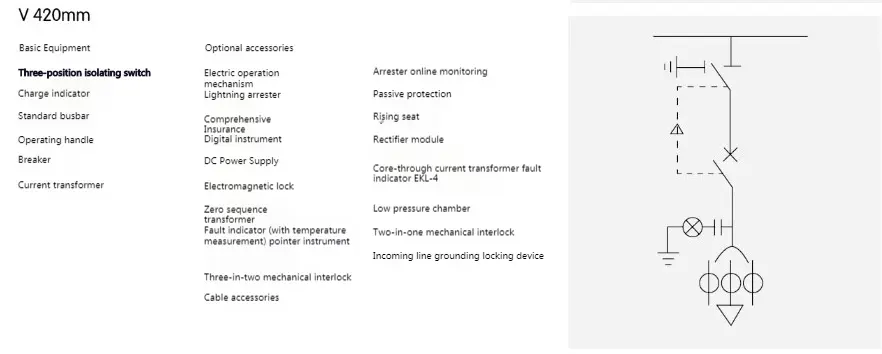

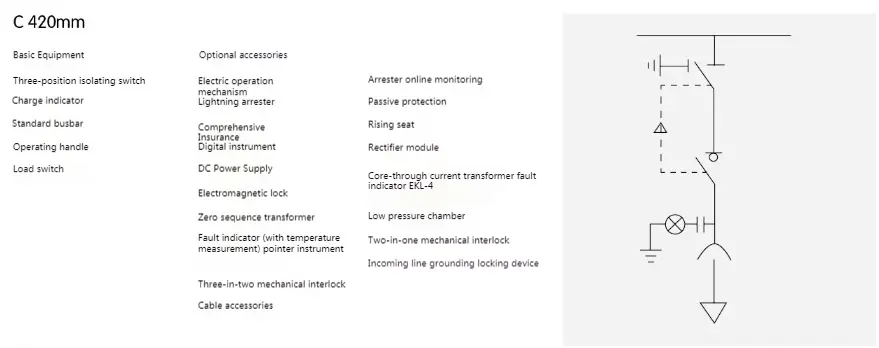

◆ Konfigurazio Erregimena 2. Ingurumena Babesteko Gas Isolatutako Eraztun Unitate Nagusia

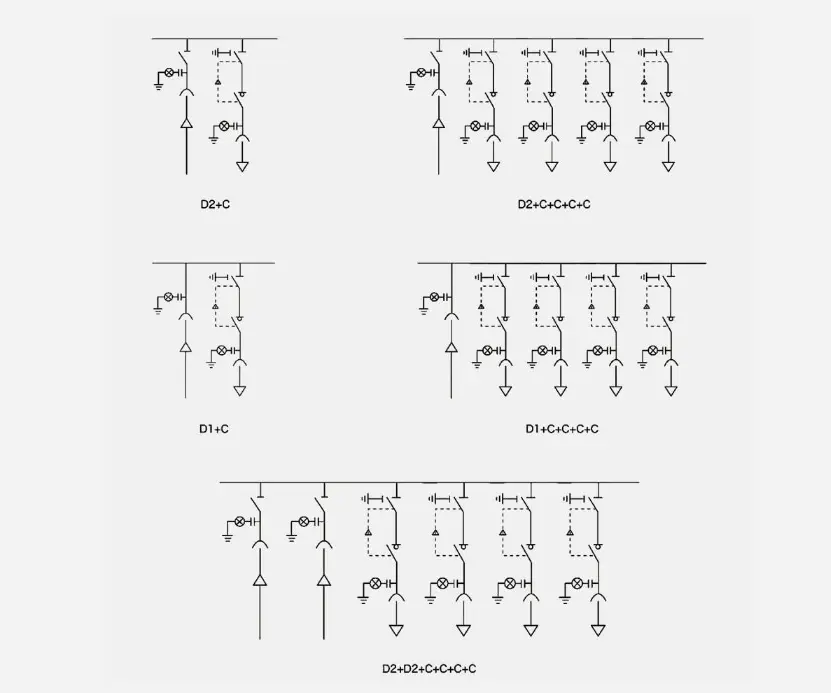

◆ Erregimen konbinazio tipikoa 1 ingurumena babesteko gas isolatutako eraztun unitate nagusia

Oharra: goiko erreferentziako eskemak hainbat modutan konbinatu daitezke erabiltzaileen beharren arabera.

Ingurumena babesteko gas isolatutako eraztunaren 2. konbinazio tipikoa

Oharra: goiko erreferentziako eskemak hainbat modutan konbinatu daitezke erabiltzaileen beharren arabera.

● Aldatu funtzionamendu argibideak

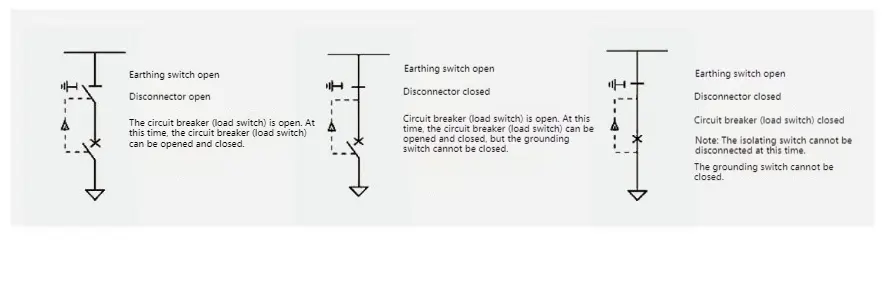

◆ Aldatu posizioaren egoera eta interblokea

◆ Eragiketa urratsak

Potentziaren transmisioa: zintzilikatu (itxi) goiko eta beheko ateak zirkuitu-apurtzaile batekin (Kargatu etengailua) → Lurzorua etengailua isolatzaile batekin → Zirkuitu-etengailua (kargatzeko etengailua) potentziaren transmisioarekin.

Power Cut: Breaker (karga-etengailua) → Deskonnector → Lurreratzeko etengailua → Breaker (karga etengailua) deskargatu (irekita) eta atea belduta dago.

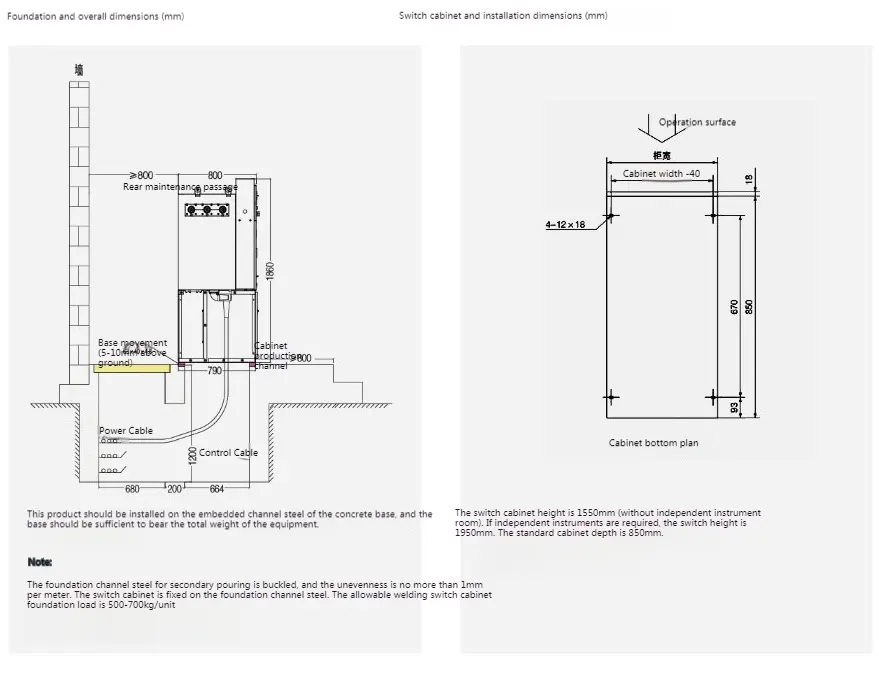

◆ Instalatzeko argibideak
