Eraztun modularraren unitate nagusia

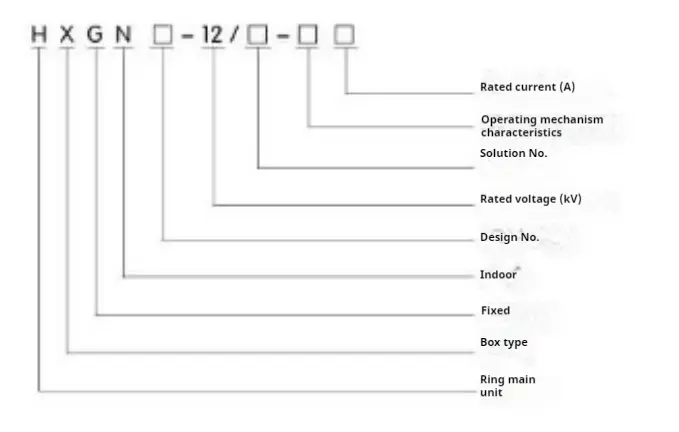

○ Esanahia eredua

○ HXGH-12 motako eraztun modularraren erabilera nagusiak eta aplikazioaren esparrua

Eraztun modularraren unitate nagusia 3,6-12kv-ko multzo osoetarako egokia da, 50Hz autobus bakarreko atalarekin. Energia elektrikoa jasotzeko eta banatzeko erabiltzen da eta zirkuitua kontrolatzeko, babesteko eta kontrolatzeko funtzioak ditu. Zenbait motatako zentraletan, azpiestazio, industria eta meatze enpresetan, goi mailako eraikinetan eta beste leku batzuekin aplika daiteke eta eraztun sareko armairuekin ere konbinatu daiteke geltokietan.

○ HXGH-12 motako eraztun modularraren unitate nagusiaren egitura eta ezaugarri nagusiak

▶ Eraztun modularraren unitate nagusia kalitate handiko angelu altzairuzkoarekin soldatua dago.

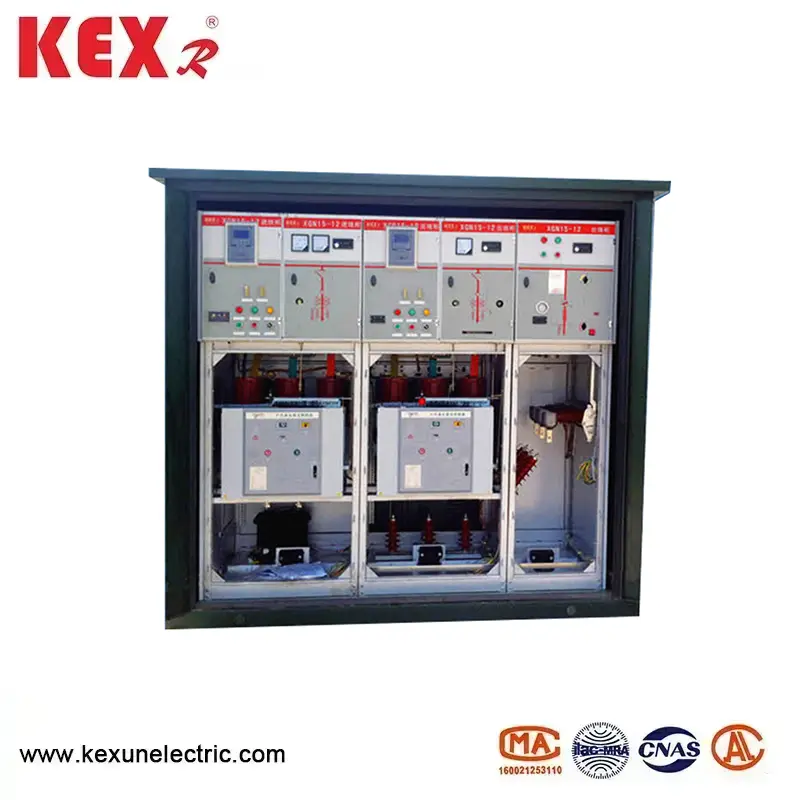

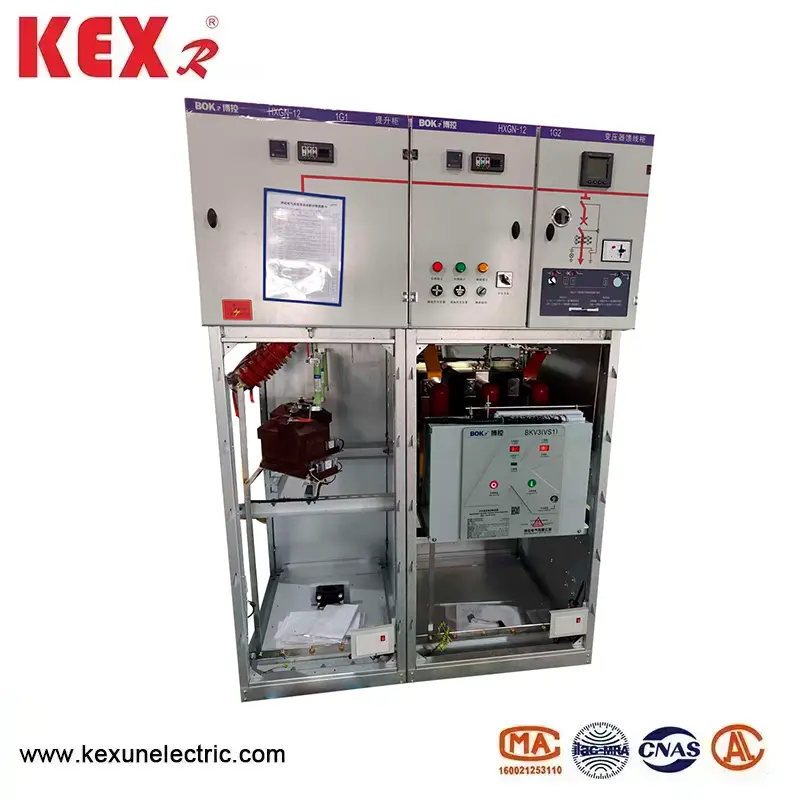

▶ Zirkuitu-hausle gela armairuaren erdiko (beheko) dago, instalazio, arazketa eta mantentze lanetarako erosoa. Estandarra Zn63AIVS1-12) zirkuitu-hauslearekin hornituta dago, eta presio askatzeko kanala dago segurtasun pertsonala bermatzeko.

▶ Birakari birakari aurreratu eta fidagarria erabil daiteke autobus nagusia kargatzen denean mantentzeko zirkuitu-etengailua modu seguruan sartzeko. Biraketa-deskonektore aurreratu eta fidagarria modu seguruan sartu daiteke Circuit Breaker gelan mantentzeko autobus nagusia elektrifikatuta dagoenean.

▶ Eraztun modularraren babes maila IP2X da.

▶ Derrigorrezko blokeo mekanikoko gailu fidagarri eta guztiz funtzionala du, "bost prebentzio" baldintzak bete ditzakeena.

▶ Lurzoru sistema erraldoia izan.

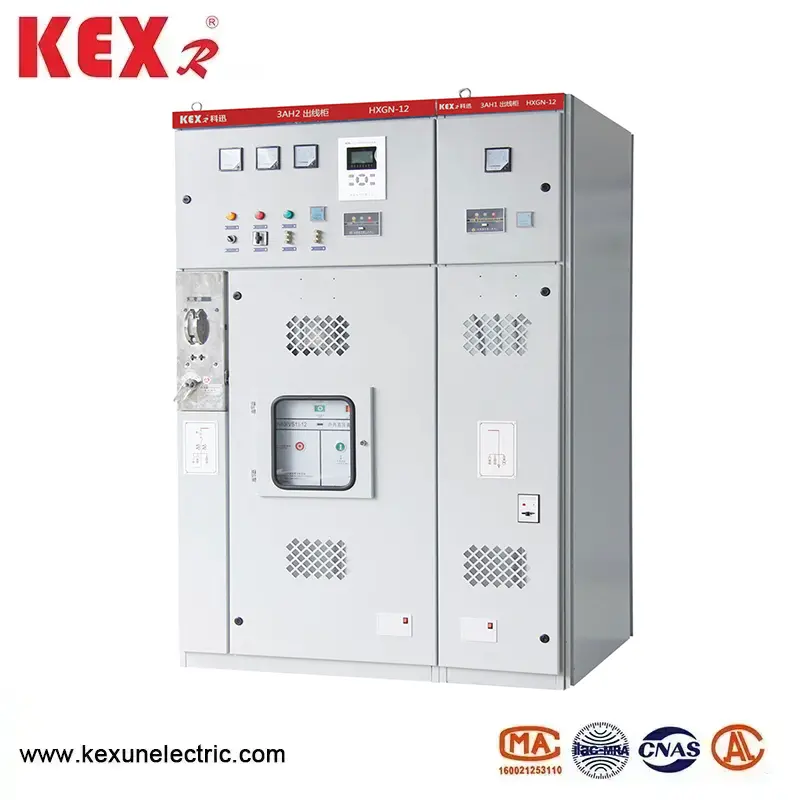

▶ Atea behaketa leiho batez hornituta dago, eta horrek argi eta garbi behatu dezake armairuko osagaien lan egoera.

▶ Eragiketa mekanismoa XGN66-12 baino fidagarriagoa den blokeo mekaniko batek blokeatuta dago.

▶ Sarrerako eta irteerako kableak armairuaren beheko aldean baino txikiagoak dira, eta hori komenigarria da erabiltzaileek konektatzeko.

○ HXGH-12 motako eraztun modularraren unitatearen ingurumen baldintzak erabiliz

1. Giro tenperaturaren goiko muga + 40 ℃ da eta beheko muga -10 ℃ da;

2. Eraztun modularraren unitatearen altitudea 1000 m baino txikiagoa izan behar da;

3. Eguneroko hezetasun erlatiboaren eguneroko batez besteko balioa ez da% 95 baino gehiago, eta hileko batez besteko balioa ez da% 90 baino gehiago; Uraren eguneroko batez besteko balioa ez da 2,2x10-3MPa baino gehiago, eta hileko batez besteko balioa 1,8x10-3mpa da;

● HXGNren parametro tekniko nagusia --12 motako eraztun modularraren unitate nagusia
