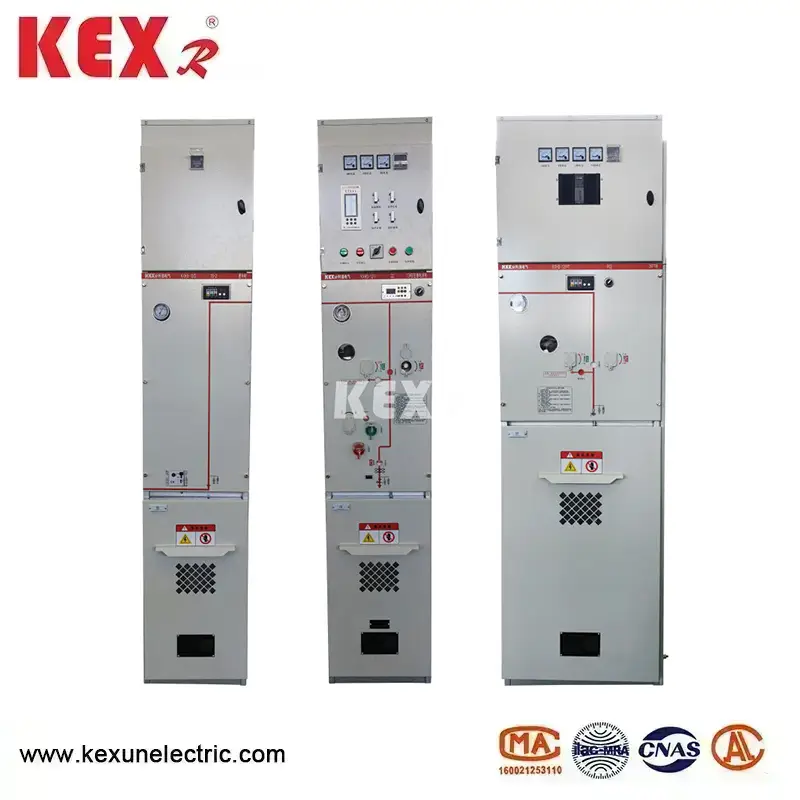

Ingurugiroa errespetatzen duen gasa isolatzeko konmutagailuen armairua
Kexun Electric Co.,Ltd-k Txinako fabrikak ekoitzitako ingurumena errespetatzen duen gasa isolatzeko konmutagailuen armairuak egitura sinplea, funtzionamendu malgua, interblokeatze fidagarria eta instalazio erosoaren ezaugarriak ditu eta bereziki egokia da energia banatzeko hiri bizitegietan, bigarren mailako azpiestazio txikietan, kommutazio geltokietan, kable-adarren kutxan, kutxa motako azpiestazioetan, industria eta meatzaritzako aireportuetan, aireportuetan, erosketetan, erosketetan, hegazkinetan, metroetan. estadioak, trenbideak, tunelak eta beste leku batzuk.
Eredua: KXHB-12
Marka: KEXR
Eredua: KXHB-12
Marka: KEXR

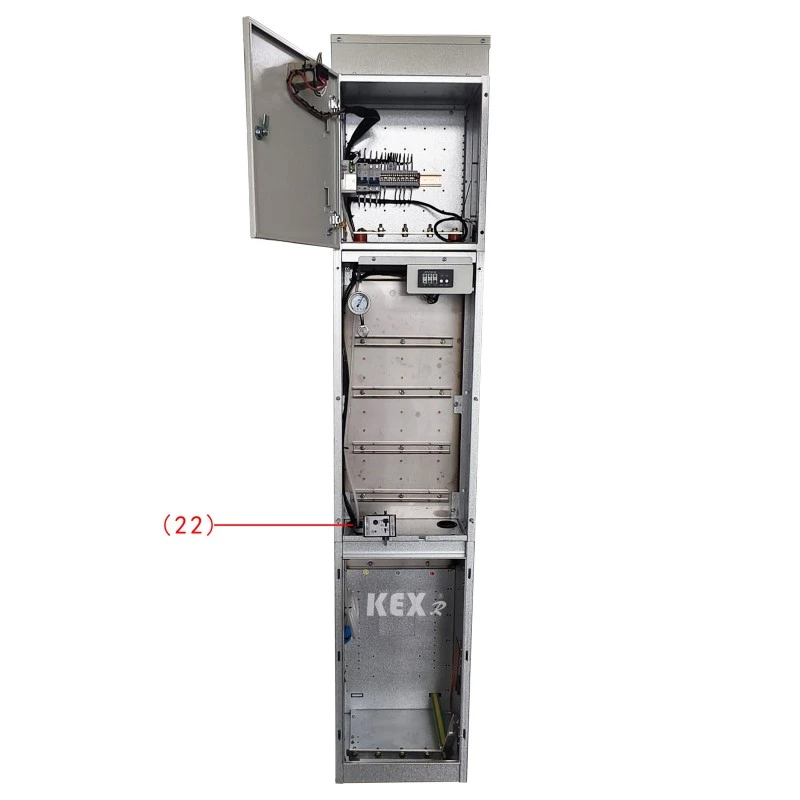

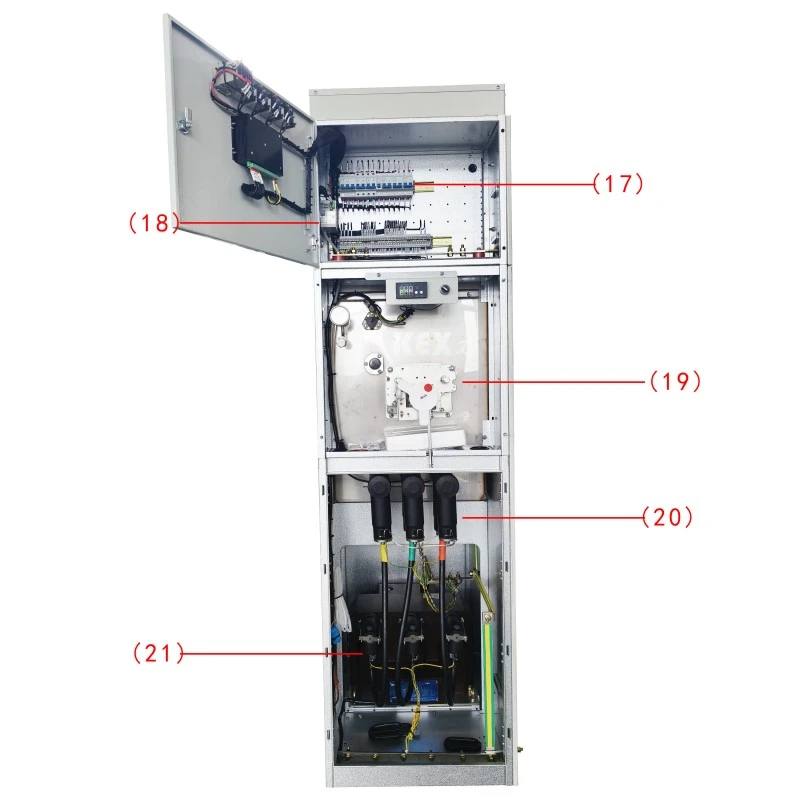

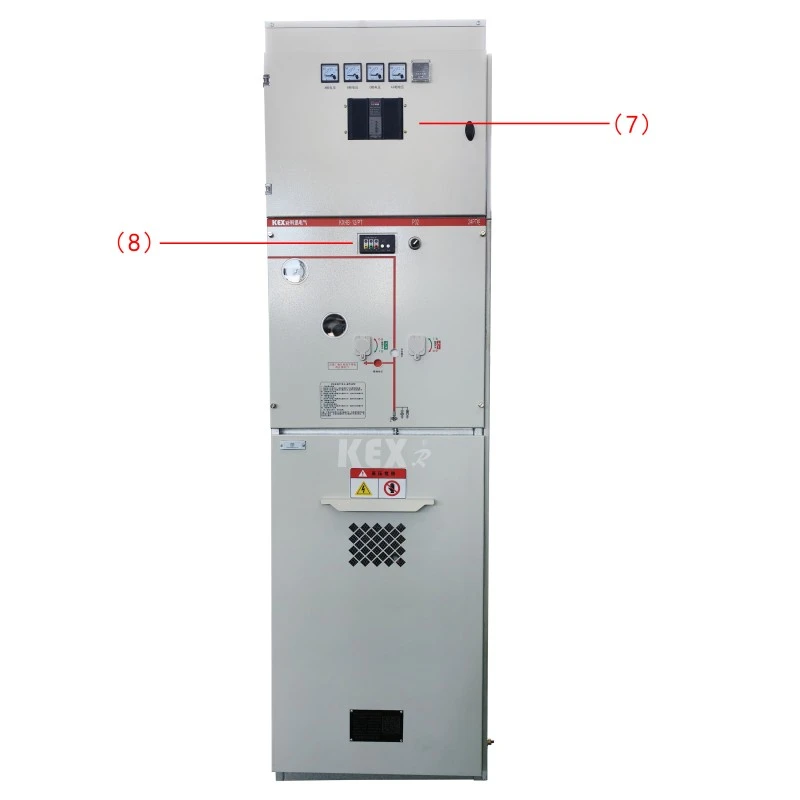

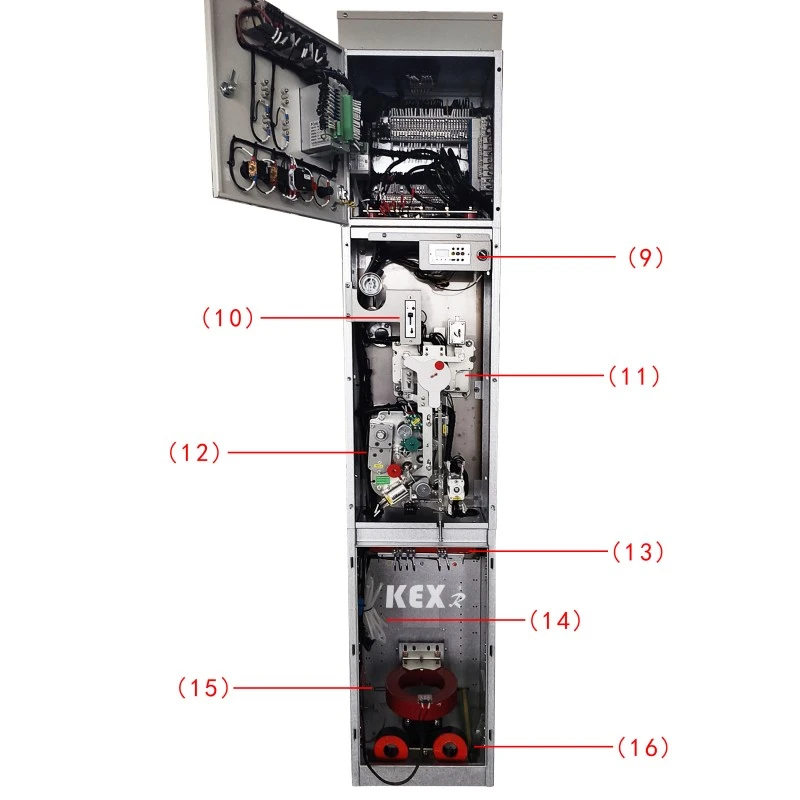

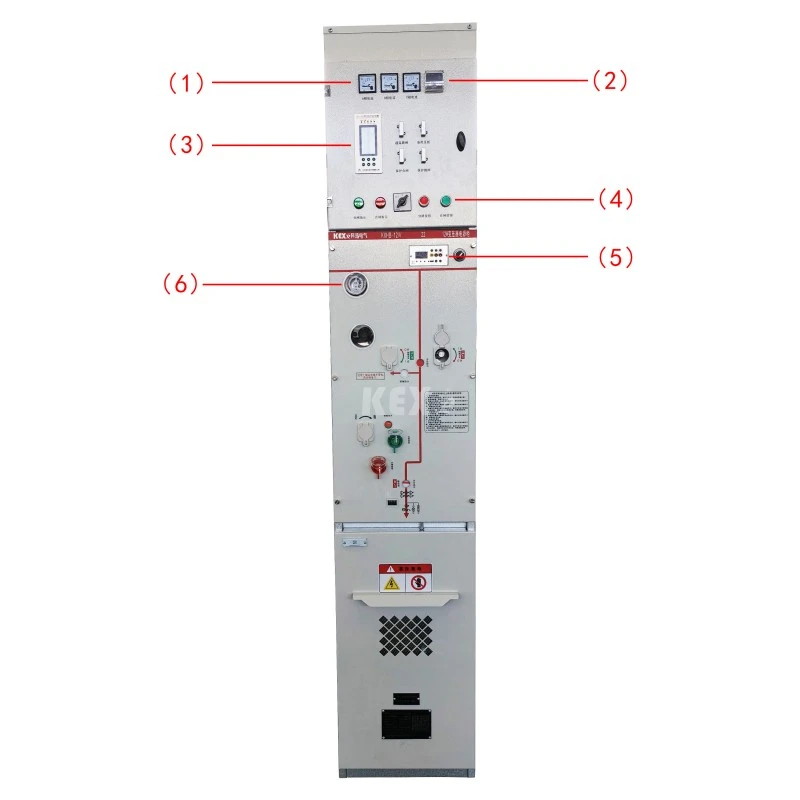

●Osagaiak

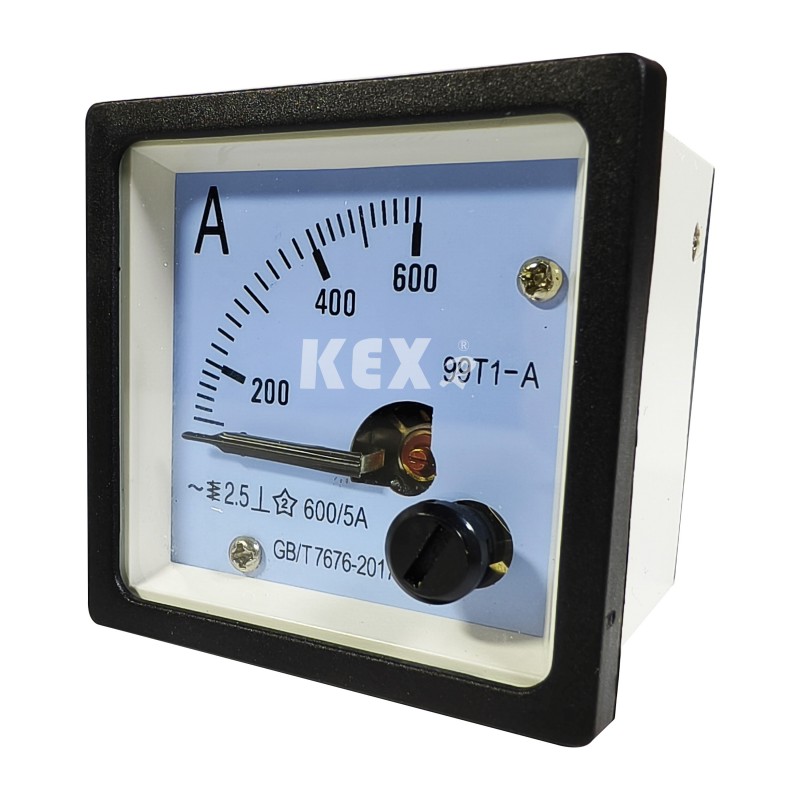

1.Amperemetroa

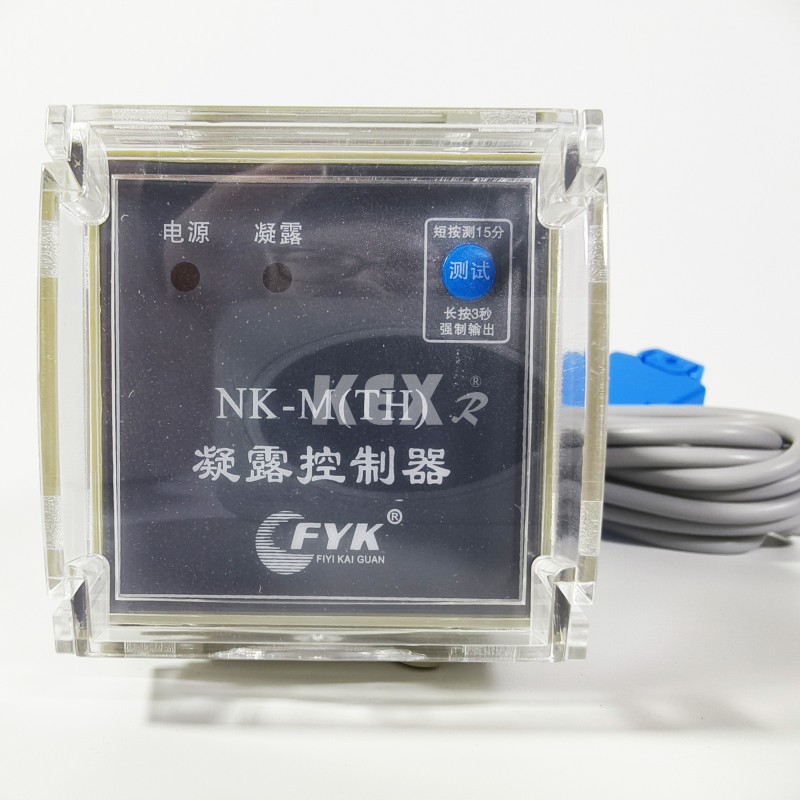

2.Kondentsazio kontrolatzailea

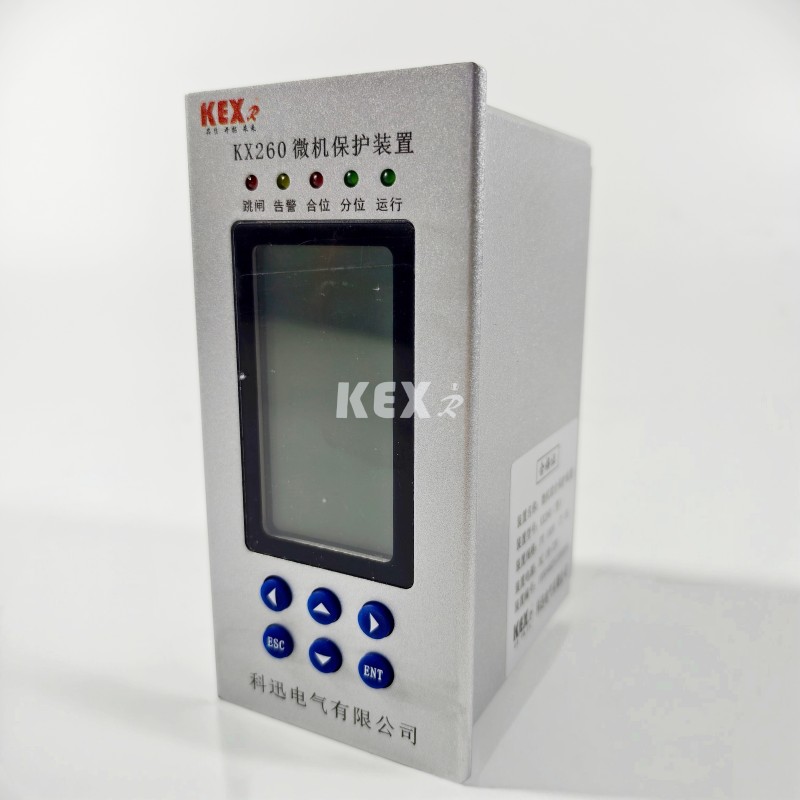

3.Mikroordenagailu babesteko gailua

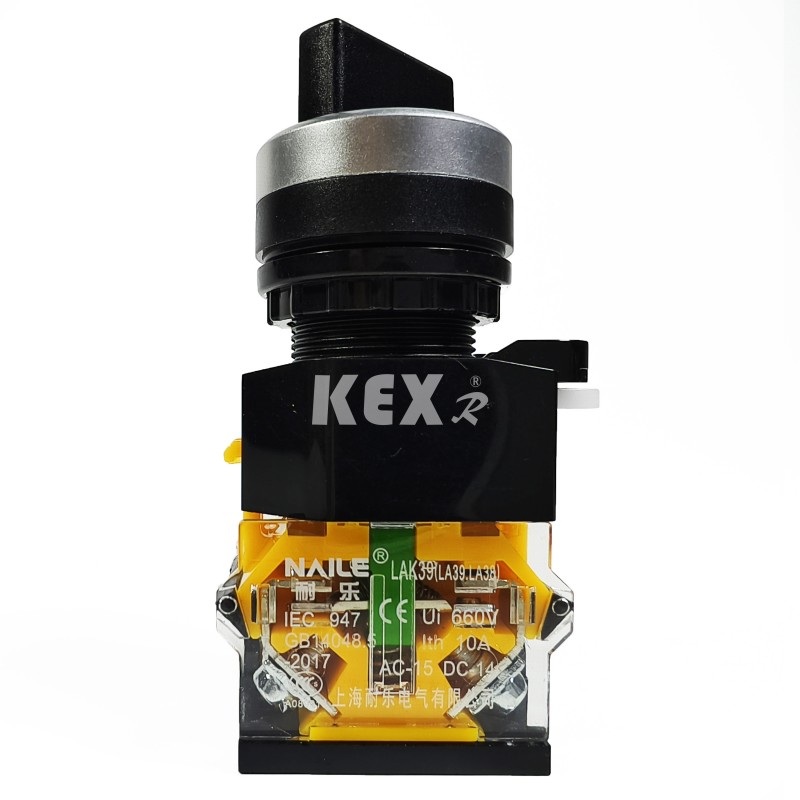

4. Botoia

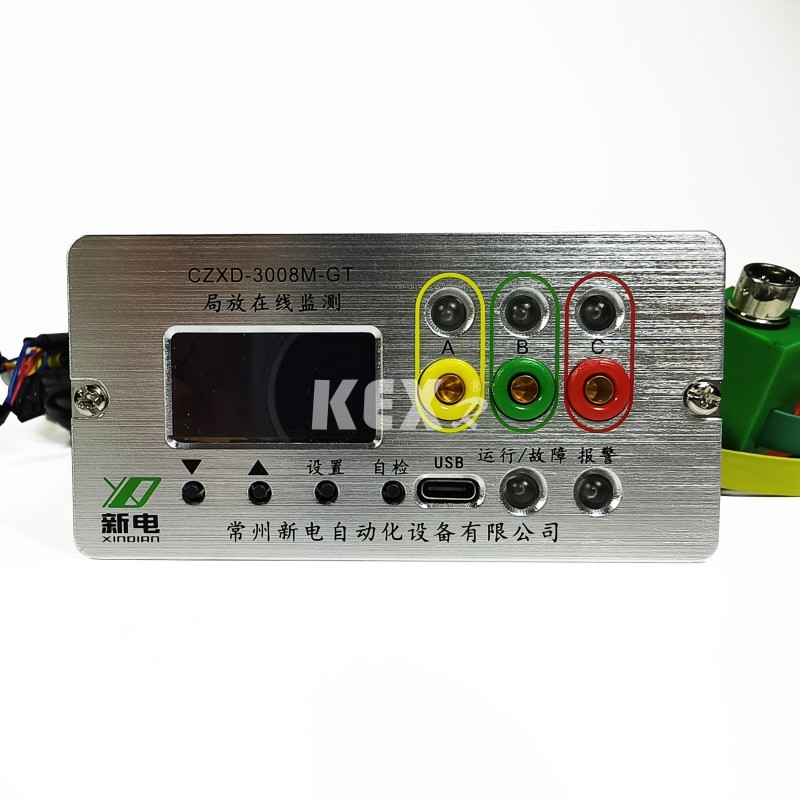

5.Deskarga partzialeko detektagailua

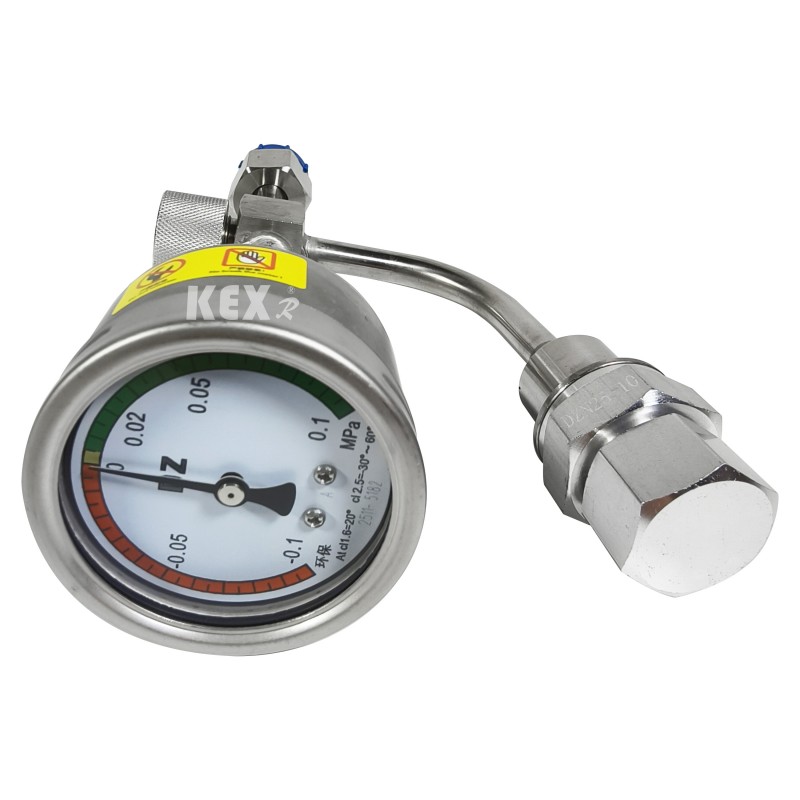

6.Barometroa

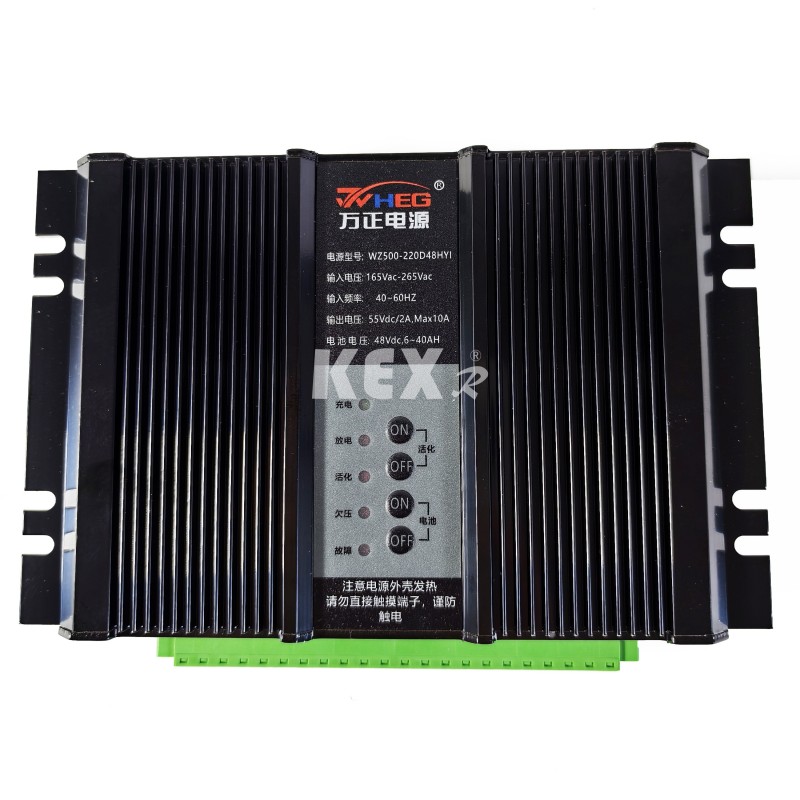

7.Elikatze-hornidura

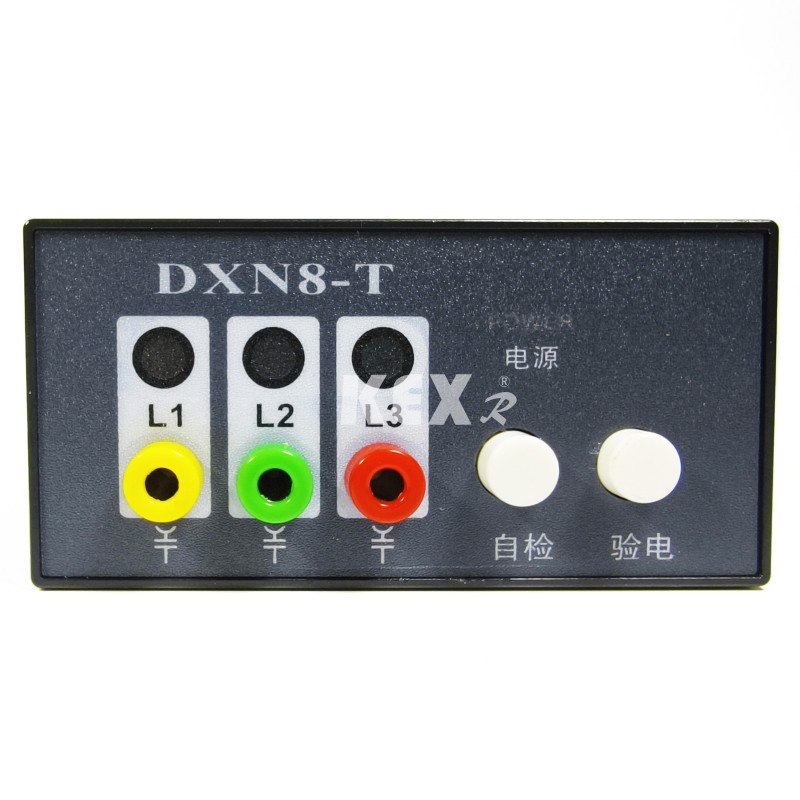

8. Kargatutako pantaila
10.Barraio elektromagnetikoa

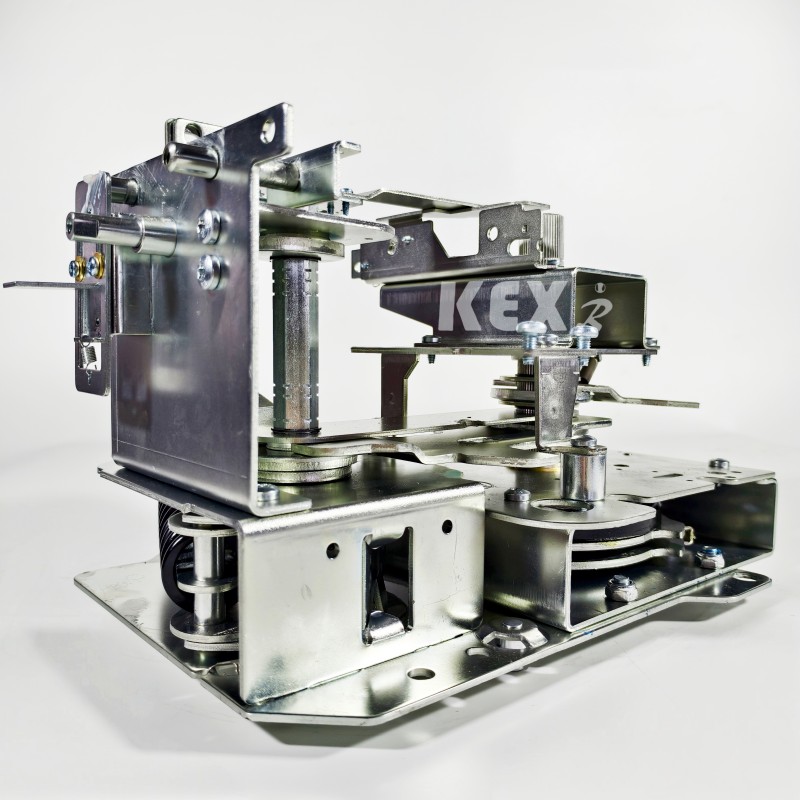

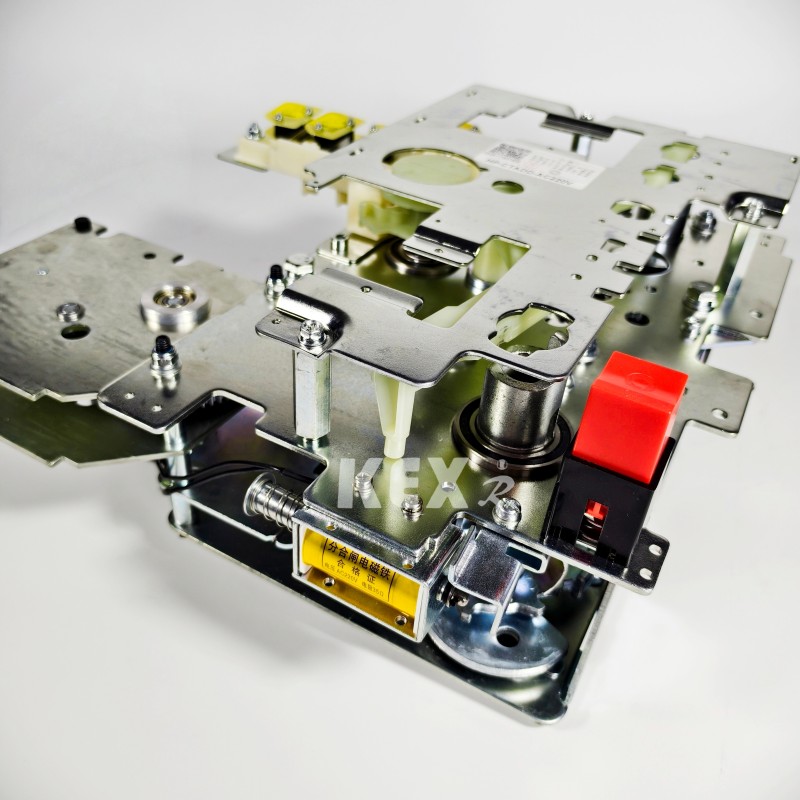

11. Eskuzko funtzionamendu-mekanismoa
12.Funzionamendu-mekanismo elektrikoa

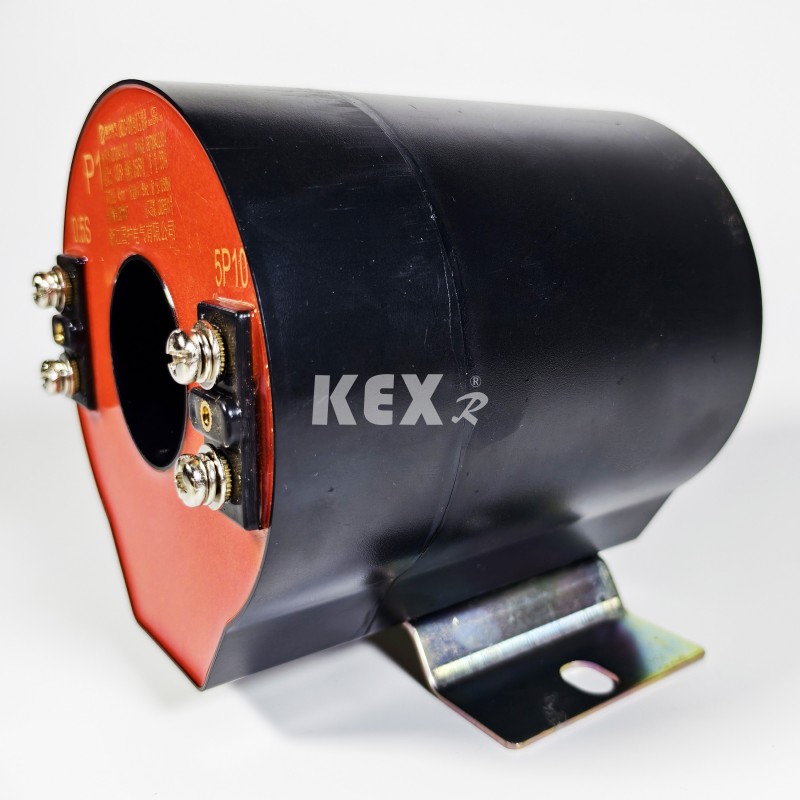

16. CT

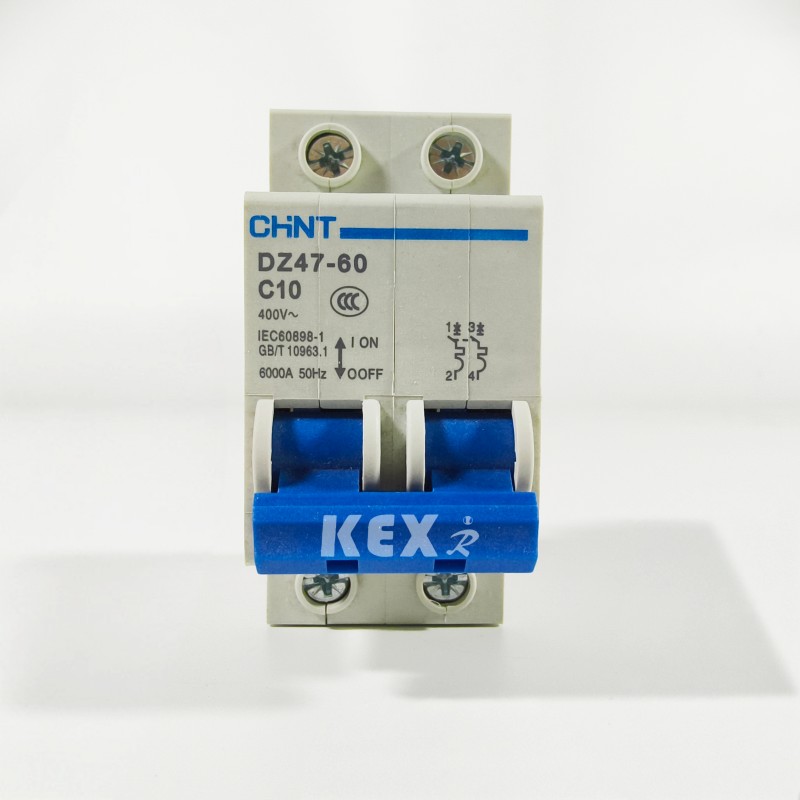

17.MCB

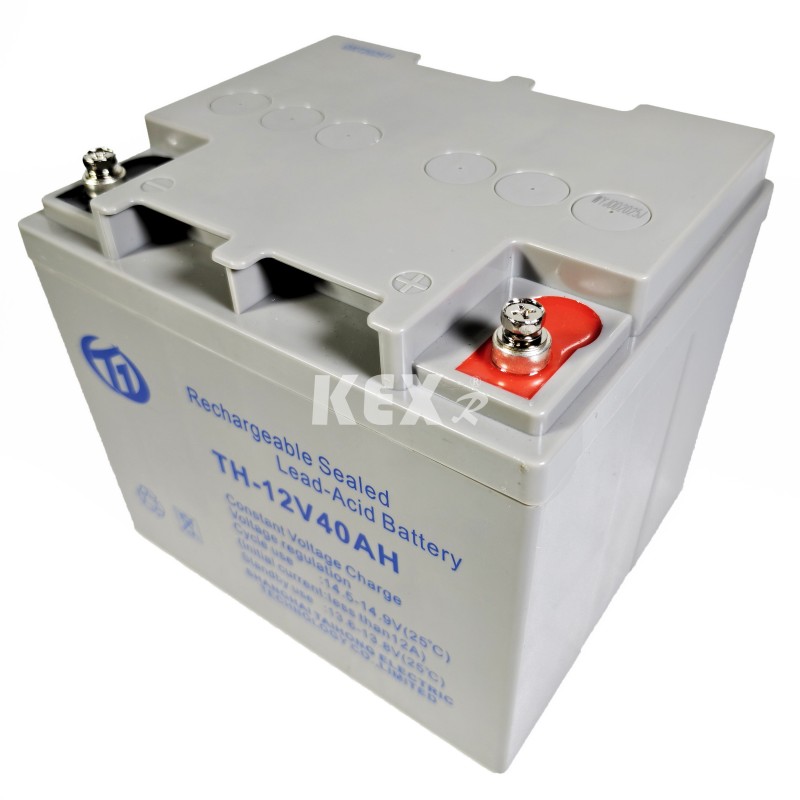

18.biltegiratzeko bateria

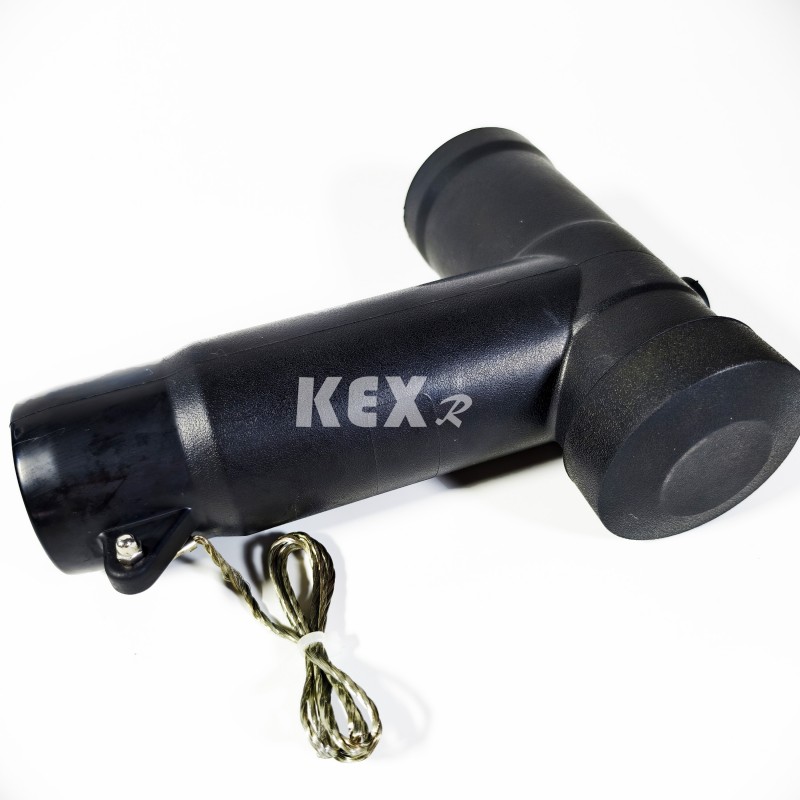

20. Kable entxufea
● Erabilera-baldintzak
◆ Tenperatura: -25 ~ 45 ℃
◆ Eguneko tenperatura maximoa: 35 ℃
◆ IP maila: kargatutako gorputz-zigilua IP67, etengailu-armairuaren shell IP4x
◆Ingurugiroa errespetatzen duen gasaren isolamendu-eremuaren armairuaren inguruko airea ez da garbi egon behar gas erregarri korrosiboak eta ur-lurrunak kutsatuta.
◆ Ez dago bibrazio bortitza maiz lekurik, eta zati gogorren azpian dagoen gogortasunaren diseinuak hainbat baldintza betetzen ditu.
● Arauak
KXHB-12 mota Ingurumena errespetatzen duen gasa isolatzeko kommutagailuen armairuak beheko estandarrak betetzen ditu
◆GB/T 1022 estandarren baldintza tekniko komunak goi-tentsioko etengailuetarako eta kontrolerako. ◆ GB/T39063640.5kV AC metalezko etengailuak eta kontrol-ekipoak.
◆ GB/T1985 Goi-tentsioko AC etengailu isolatzailea eta lurrerako etengailua
◆ GB/T38043.6-40.5kV AC goi-tentsioko karga etengailua
◆ GB/T1984 Goi-tentsioko AC etengailua
◆ GB/T4208 shell babes mailaren IP kodea
◆ GB/T7354 Deskarga Partzialaren Neurketa
◆ GB/T311.1 Isolamenduaren koordinazioa 1. zatia: definizioa, printzipioak eta arauak
●Ingurugiroa errespetatzen duen gasa isolatzeko konmutagailuen kabinetearen parametro teknikoen taula
◆ Etengailuen armairua
|
Elementua |
Unitatea |
Datuak |
|||
|
Tentsio nominala |
KV |
12 |
|||
|
Maiztasun baloratua |
HZ |
50 |
|||
|
Isolamendu maila baloratua |
1 Min lan-maiztasuna jasan Tentsioa |
Lurrera, fasez fase |
KV |
42 |
|
|
Atsedenaldia |
48 |
||||
|
Argiztapen-bulkada jasateko tentsioa (gailurra) |
Lurrera, fasez fase |
KV |
75 |
||
|
Atsedenaldia |
85 |
||||
|
1 minutuko potentzia-maiztasuna jasateko zirkuitu laguntzailearen/kontroleko tentsioa (lurrera) |
KV |
2 |
|||
|
Korronte nominatua |
A |
630 |
|||
|
Epe laburreko jasateko korronte nominala (balio birtuala) |
Zirkuitu nagusia/Lurreko etengailua |
kA |
25/4s |
||
|
Lurreratze zirkuitua |
kA |
21,7/4s |
|||
|
Iraunkortasunaren korronte nominala |
Zirkuitu nagusia/Lurreko etengailua |
kA |
63 |
||
|
Lurreratze zirkuitua |
kA |
54.5 |
|||
|
Zirkuitu laburren etenaldi-korronte eta denborak |
kA/Denbora |
25/30 |
|||
|
Zirkuitulaburra ixteko korronte nominala (gailurra) |
kA |
63 |
|||
|
Kablea kargatzeko eten-korronte nominala |
A |
25 |
|||
|
O-0.3s-CO-180s-CO etengailuaren funtzionamendu-sekuentzia nominala |
|
|
|||
|
Bizitza mekanikoa |
Etengailua/Deskonektorea |
Denbora |
10000/3000 |
||
|
IP titulua |
Kutxa itxia |
|
IP67 |
||
|
Etengailuaren maskorra |
|
IP4X |
|||
|
Gas-tentsioa |
Gasaren karga-maila nominala (20 ℃, neurgailu-tentsioa) |
Mpa |
0.02 |
||
|
Gas nominala Gutxieneko funtzio maila (20 ℃, neurgailu tentsioa) |
Mpa |
0 |
|||
|
Zigilatzeko errendimendua, |
Urteko isurketa-tasa |
%/urte |
≤0,05 |
||
◆Kargatu etengailu-armairua
|
Elementua |
Unitatea |
Datuak |
|||
|
Tentsio nominala |
KV |
12 |
|||
|
Maiztasun baloratua |
HZ |
50 |
|||
|
Isolamendu maila baloratua |
1 Min lan-maiztasuna jasan Tentsioa |
|
KV
|
|
|
|
|
|
||||
|
Argiztapen-bulkada jasateko tentsioa (gailurra) |
|
KV
|
|
||
|
|
|
||||
|
1 minutuko potentzia-maiztasuna jasateko zirkuitu laguntzailearen/kontroleko tentsioa (lurrera) |
KV |
2 |
|||
|
Korronte nominatua |
A |
630 |
|||
|
Epe laburreko jasateko korronte nominala (balio birtuala) |
Zirkuitu nagusia/Lurreko etengailua |
KA |
25/4s |
||
|
Lurreratze zirkuitua |
KA |
21,7/4s |
|||
|
Iraunkortasunaren korronte nominala |
Zirkuitu nagusia/Lurreko etengailua |
KA |
63 |
||
|
Lurreratze zirkuitua |
KA |
54.5 |
|||
|
Zirkuitulaburra ixteko korronte nominala (gailurra) |
Karga etengailua/Lurrerako etengailua |
KA |
63 |
||
|
Karga aktibo nominala eten-korrontea |
A |
630 |
|||
|
Begizta itxiko eten-korronte nominala |
A |
630 |
|||
|
% 5 Karga aktibo nominala eten-korrontea |
A |
31.5 |
|||
|
Kablea kargatzeko eten-korronte nominala |
A |
10 |
|||
|
Karga aktiboaren etenaldi-denbora baloratua |
Denbora |
100 |
|||
|
Lurraren matxura korronte haustura |
A/Denbora |
31.5/10 |
|||
|
Lineen eta kableen karga-korrontea deskonektatzen da lurreko matxura egoeran. |
A/Denbora |
17.4/10 |
|||
|
Bizitza mekanikoa |
Etengailua/Deskonektorea |
A/Denbora |
10000/3000 |
||
|
IP titulua |
Kutxa itxia |
|
IP67 |
||
|
Etengailuaren maskorra |
|
IP4X |
|||
|
Gas-tentsioa |
Gasaren karga-maila nominala (20 ℃, neurgailu-tentsioa) |
Mpa |
0.02 |
||
|
Gas nominala Gutxieneko funtzio maila (20 ℃, neurgailu tentsioa) |
Mpa |
0 |
|||
|
Zigilatzeko errendimendua, |
Urteko isurketa-tasa |
%/urte |
≤0,05 |
||

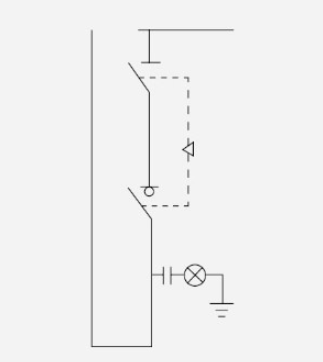

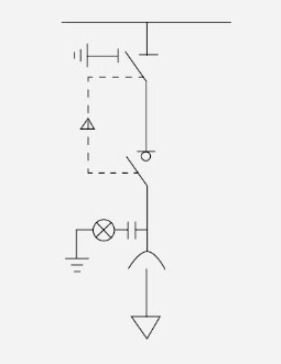

● Kabinetearen konfigurazio-eskema

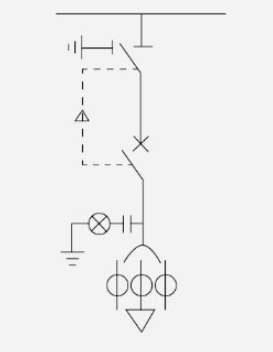

○ 1. eskema
CL650mm
◆Oinarrizko osagarriak
▶ Karga etengailua
▶ Bi estazioko etengailu isolatzailea
▶ Zuzeneko pantaila-neurgailua
▶Busbar estandarra
▶Eragiketa-heldulekua
▶ Jarri harremanetan Busbarrekin
◇ aukerako osagarriak
▶Funzionamendu-mekanismo elektrikoa
▶Bistaratzeko tresna digitala
▶DC hornidura elektromagnetikoa blokeo erakuslea tresna
▶Hiru elkarloketa mekaniko bitan
▶Atengailuaren on-line monitorizazioa Behe tentsioko ganbera
▶Bistaratzeko tresna digitala
▶ Babes pasiboa
▶Eserlekua altxatzea
▶Modulu zuzentzailea
▶Tentsio baxuko ganbera
▶Tximista blokeo mekaniko bakarrean bi
▶DC hornidura (12h-24Ah) erakuslea tresna blokeo elektromagnetikoa Eserlekua altxatzea

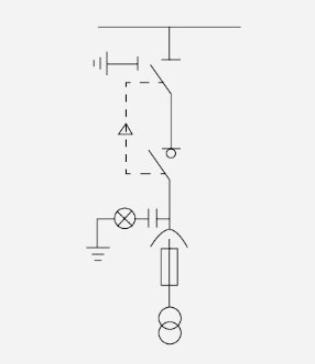

PTC 500 mm
◆Oinarrizko osagarriak
▶ Karga etengailua
▶ Hiru geltokiko deskonektorea zuzeneko pantailako autobus estandarra funtzionatzen duena
▶ Tentsio-transformadorea maneiatu
▶PT hodi fusionatua
▶Ukondoko kablearen entxufea (kablea barne)
◇ aukerako osagarriak
▶Funzionamendu-mekanismo elektrikoa
▶Bistaratzeko tresna digitala
▶DC hornidura elektromagnetikoa blokeo erakuslea tresna
▶Hiru blokeo mekaniko bitan atxilogailuaren lineako jarraipena
▶Tentsio baxuko ganbera
▶Bistaratzeko tresna digitala
▶ Babes pasiboa
▶Eserleku altxagarria Rectifier modulua
▶Tentsio baxuko ganbera
▶ Blokeo mekaniko bakarreko bi tresna
▶DC hornidura (12h-24Ah) erakusle tresnaren blokeo elektromagnetikoa
▶Eserlekua altxatzea

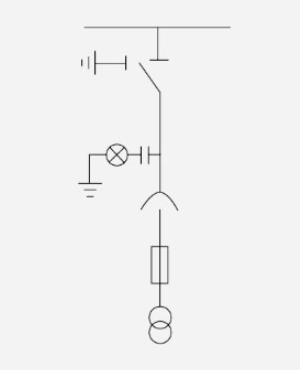

PTi 500 mm
◆Oinarrizko osagarriak
▶Hiru estazioko etengailu isolatzailea
▶ Kargatutako pantaila
▶Autobus estandarra
▶Erabiltzeko heldulekua
▶Tentsio-transformadorea
▶PT hodi fusionatua
▶Ukondoko kablearen entxufea (kablea barne)
◇ aukerako osagarriak
▶Funzionamendu-mekanismo elektrikoa
▶Bistaratzeko tresna digitala
▶DC hornidura elektromagnetikoa blokeo erakuslea tresna
▶Hiru elkarloketa mekaniko bitan
▶Atxilogailuaren on-line jarraipena
▶Tentsio baxuko ganbera
▶Bistaratzeko tresna digitala
▶ Babes pasiboa
▶Eserlekua altxatzea
▶Modulu zuzentzailea
▶Tentsio baxuko ganbera
▶ Bi blokeo mekaniko bakarrean
▶DC hornidura (12h-24Ah) erakusle tresnaren blokeo elektromagnetikoa
▶Eserlekua altxatzea
PT 500 mm
◆Oinarrizko osagarriak
▶ Kargatutako pantaila
▶Autobus estandarra
▶Tentsio-transformadorea
▶PT hodi fusionatua
▶Ukondoko kablearen entxufea (kablea barne)
◇ aukerako osagarriak
▶Funzionamendu-mekanismo elektrikoa
▶Bistaratzeko tresna digitala
▶DC hornidura elektromagnetikoa blokeo erakuslea tresna
▶Hiru elkarloketa mekaniko bitan
▶Atxilogailuaren on-line jarraipena
▶Tentsio baxuko ganbera
▶Bistaratzeko tresna digitala
▶ Babes pasiboa
▶Eserlekua altxatzea
▶Modulu zuzentzailea
▶Tentsio baxuko ganbera
▶ Bi blokeo mekaniko bakarrean
▶DC hornidura (12h-24Ah) erakusle tresnaren blokeo elektromagnetikoa
▶Eserlekua altxatzea
PTS500
◆Oinarrizko osagarriak
▶Tentsio-transformadorea
▶PT hodi fusionatua
▶Ukondoko kablearen entxufea (kablea barne)
◇ aukerako osagarriak
▶Tximista-erasotzailea
▶Atxilogailuaren on-line jarraipena
▶DC hornidura (12h-24Ah)
▶Tentsio baxuko ganbera erakuslea tresna
▶Bistaratzeko tresna digitalaren blokeo elektromagnetikoa
▶Eserlekua altxatzea

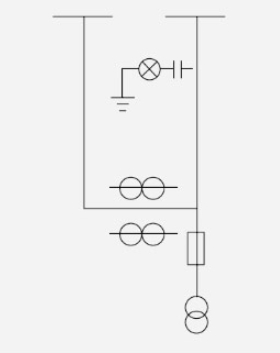

M 650 mm
◆Oinarrizko osagarriak
▶ Kargatutako pantaila
▶Autobus luzea eta laburra
▶Transferentzia autobusa
▶Tentsio-transformadorea
▶PT hodi fusionatua dosifikatzeko depositua
▶Tentsio-transformadorea
◇ aukerako osagarriak
▶Tentsio baxuko ganbera erakuslea tresna
▶Bistaratzeko tresna digitalaren blokeo elektromagnetikoa
▶Eserlekua altxatzea
▶Tenperatura eta hezetasun kontrolatzailea
Oharra: etengailu isolatzaile positibo bat gehitzen bada PT baino lehen, armairuaren zabalera 1000 mm-ra aldatu behar da, eta gainerako neurriak ez dira aldatu.
○ 2. eskema
C 420 mm
◆Oinarrizko osagarriak
▶Hiru estazioko etengailu isolatzailea
▶ Kargatutako pantaila
▶Autobus estandarra
▶Erabiltzeko heldulekua
▶ Karga etengailua
◇ aukerako osagarriak
▶Tximistentzako eragiketa-mekanismo elektrikoa
▶Aseguru integrala
▶Bistaratzeko tresna digitala
▶DC horniduraren blokeo elektromagnetikoa
▶Zero sekuentziako transformadorea
▶Matxura-adierazlea (tenperatura neurtzearekin) erakusle-tresna ▶Atxilogailuaren jarraipena linean
▶ Babes pasiboa
▶Eserlekua altxatzea
▶Modulu zuzentzailea
▶ Nukleo bidezko korronte-transformadorea
▶Matxura adierazlea EKL-4
▶Tentsio baxuko ganbera
▶ Bi interblokeo mekaniko batean
▶Sarrerako linea lurrera blokeatzeko gailua
▶Hiru elkarloketa mekaniko bitan
▶Kable osagarriak

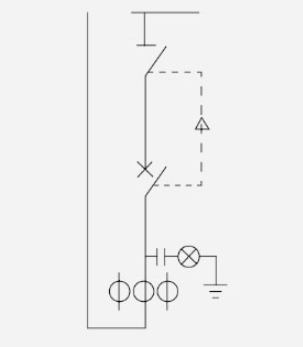

V 420 mm
◆Oinarrizko osagarriak
▶3 posizio deskonektorea
▶ Kargatutako pantaila
▶Busbar estandarra
▶Eragiketa-heldulekua
▶Esungailua
▶CT
◇ aukerako osagarriak
▶Funzionamendu-mekanismo elektrikoa
▶ Saihestu gailua
▶Aseguru integrala
▶Bistaratzeko tresna digitala
▶DC horniduraren blokeo elektromagnetikoa
▶Zero sekuentziako transformadorea
▶Matxura adierazlea (tenperatura neurtzeko) tresna erakuslea
▶Atxilogailuaren on-line jarraipena
▶ Babes pasiboa
▶Eserlekua altxatzea
▶Modulu zuzentzailea
▶ Nukleo bidezko korronte-transformadorea
▶Matxura adierazlea EKL-4 Behe-tentsioko ganbera
▶ Bi interblokeo mekaniko batean
▶Sarrerako linea lurrera blokeatzeko gailua
▶Hiru elkarloketa mekaniko bitan
▶Kable osagarriak
V 650 mm
◆Oinarrizko osagarriak
▶Bi estazioko etengailu isolatzailea
▶ Kargatutako pantaila
▶Autobus estandarra
▶Helduleku eragilearen etengailua
▶ Korronte transformadorea
▶Autobusa konektatzen
◇ aukerako osagarriak
▶Funzionamendu-mekanismo elektrikoa
▶Aseguru integrala
▶Tentsio baxuko ganbera
▶ Bi interblokeo mekaniko batean
▶Hiru elkarloketa mekaniko bitan
▶DC hornidura erakusle tresna
▶Bistaratzeko tresna digitala
▶Eserlekua altxatzea
▶ Babes pasiboko zuzengailu modulua
▶ Blokeo elektromagnetikoa
○ 3. eskema
DI 420 mm
◆Oinarrizko osagarriak
▶ Kargatutako pantaila
▶Busbar estandarra
◇ aukerako osagarriak
▶Kable osagarrien atxilogailua
▶Atxilogailuaren on-line jarraipena
▶Matxura-adierazlea EKL-4 akats-adierazlea (tenperatura-neurketarekin) ▶ Blokeo elektromagnetikoa
▶Eserlekua altxatzea
DI 420 mm
◆Oinarrizko osagarriak
▶ Kargatutako pantaila
▶Busbar estandarra
▶Eragiketa-heldulekua
▶2 posizio deskonektorea
◇ aukerako osagarriak
▶Tentsio baxuko ganbera
▶ Bi interblokeo mekaniko batean
▶Hiru elkarloketa mekaniko bitan
▶ Sarraila elektromagnetikoa altxatzeko eserlekua

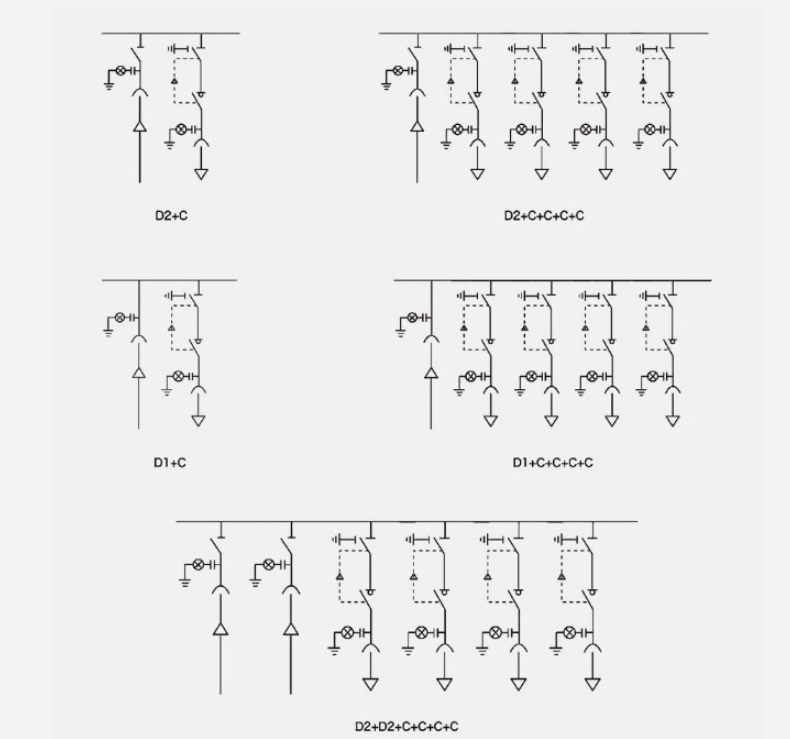

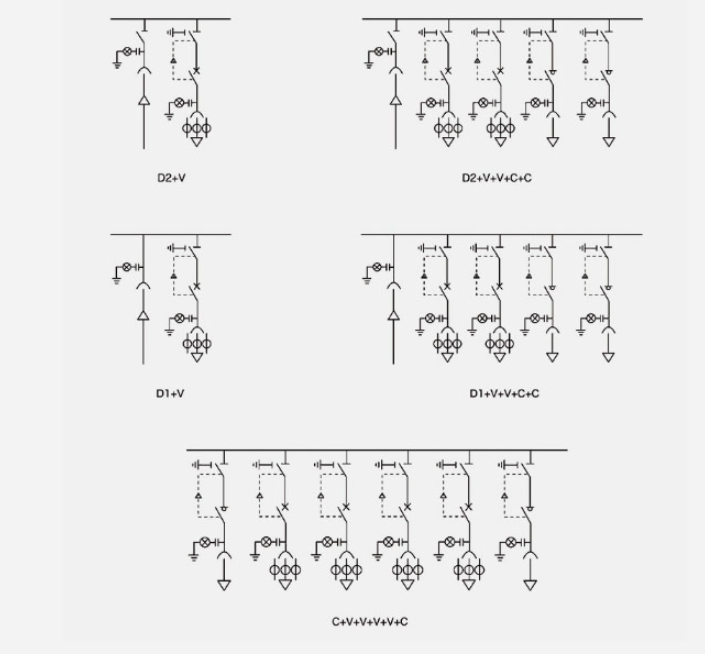

●Eskema-konbinazio tipikoa 1
Oharra: goiko konbinazio-erreferentzia-eskema tipikoa hainbat modutan konbina daiteke erabiltzaileen beharren arabera.

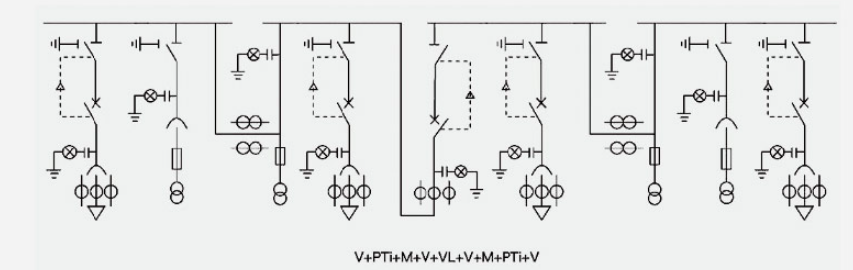

Eskema-konbinazio tipikoa 2
Oharra: goiko konbinazio-erreferentzia-eskema tipikoa hainbat modutan konbina daiteke erabiltzaileen beharren arabera.
ATS segmentazio-eskema

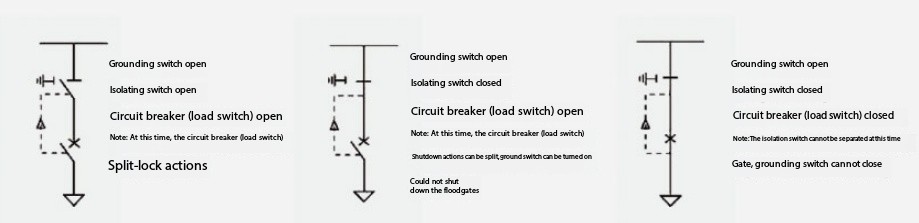

● Aldatu funtzionamendu-argibideak

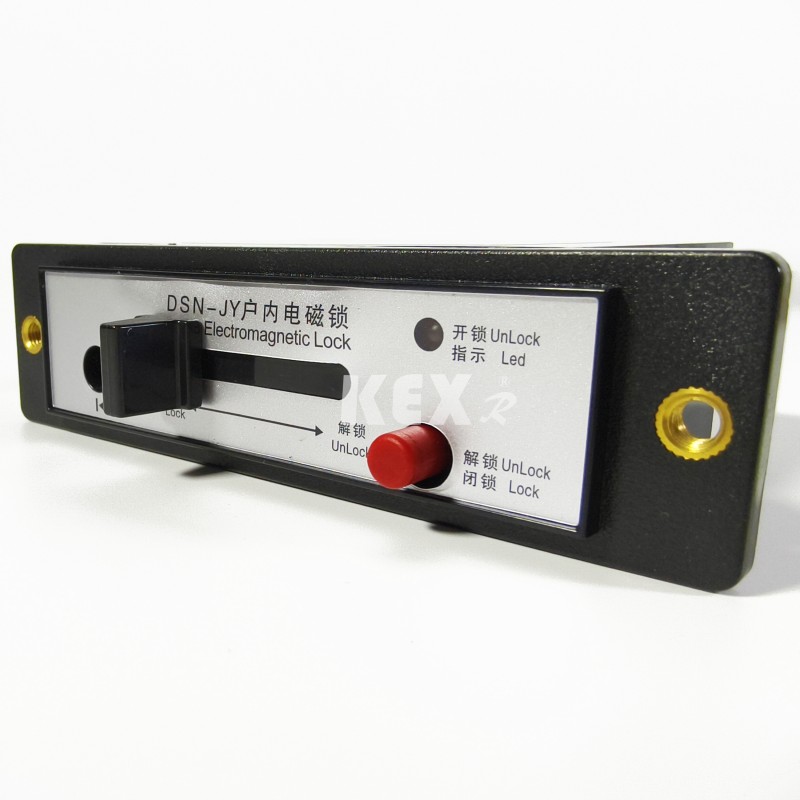

Aldaketa posizioa, egoera eta interblokeoa
Eragiketa urratsak:
Potentzia transmisioa: zintzilikatu (itxi) goiko eta beheko ateak etengailu batekin (karga-etengailua) → lurreko etengailua etengailu isolatzaile batekin → etengailu (karga-etengailua) potentzia transmisioarekin osatu da.
Elektrizitatea moztu: etengailua (karga-etengailua) → deskonektorea → lurrerako etengailua → etengailua (karga-etengailua) deskargatuta dago (ireki) eta atea belztuta dago.
● Instalatzeko argibideak

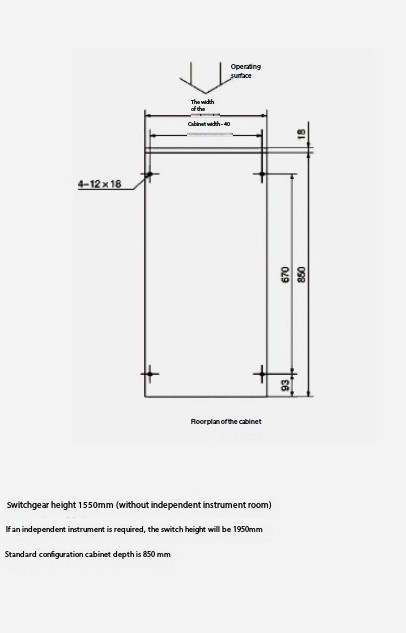

◆Oinarria eta dimentsio orokorrak

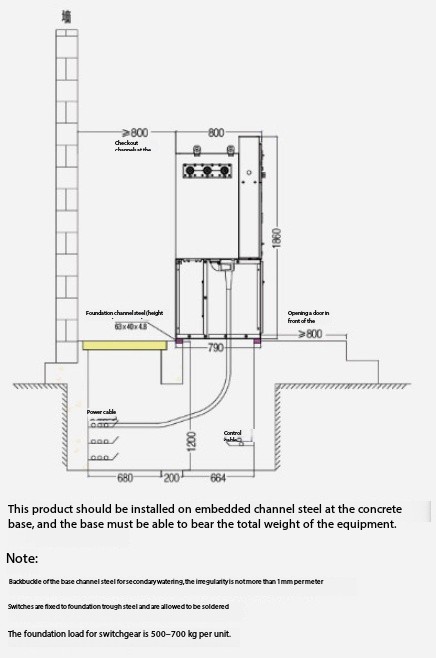

◆Kabinetearen eta instalazioaren neurri orokorrak
Hot Tags: Ingurugiroa errespetatzen duen gasa isolatzeko konmutagailuen armairua
Lotutako Kategoria
- Kutxa motaren azpiestazioa
- Tentsio handiko eraztun unitate nagusia
- Kablearen adar kutxa
- Tentsio handiko aldagaiaGear
- Behe-tentsio-aldagaiaGear
- Produktu fotovoltaikoak
- SF6 karga etengailua
- Hutsezko zirkuitua
- Deskonektatzeko
- Lurrun-etengailua
- Egungo Transformadorea
- Tentsio Transformadorea
- POWER Relay
- Potentzia banatzeko transformadorea
Bidali kontsulta
Harremanetarako informazioa
-
Helbidea
No.228 Weishiqi Road, Yueqing Ekonomiaren Garapenerako Zona, Wenzhou City, Zhejiang probintzia, Txina
-
Tel
-
Posta elektronikoa
Kableen adar kutxei, tentsio altuko etengailuei buruzko galderak egiteko, tentsio baxuko etengailuak edo prezioen zerrenda, mesedez, utzi zure posta elektronikoa eta harremanetan jarriko gara 24 orduren buruan.
