Ingurugiroarekiko errespetua

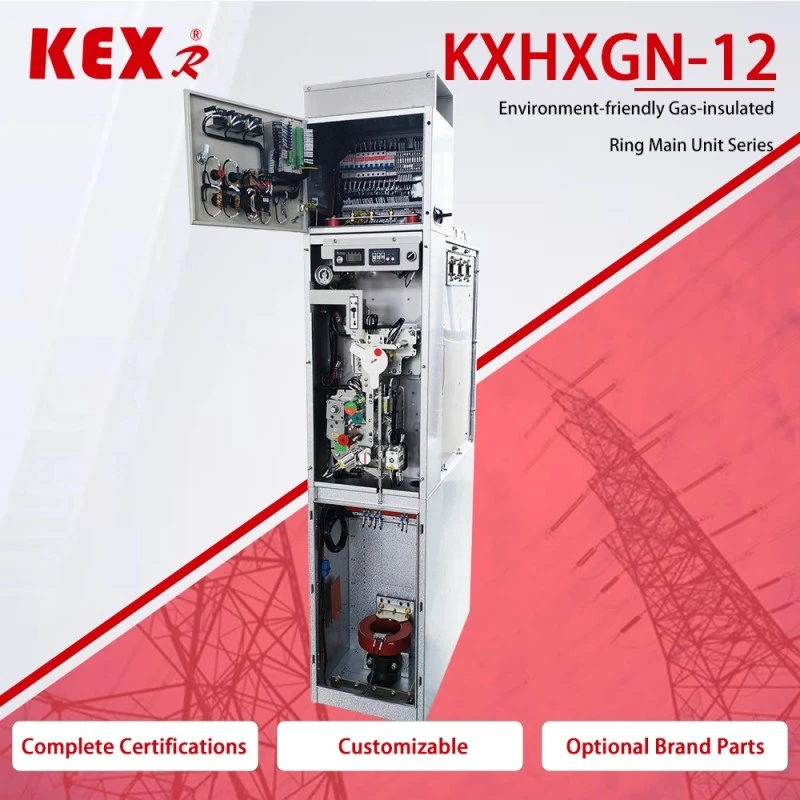

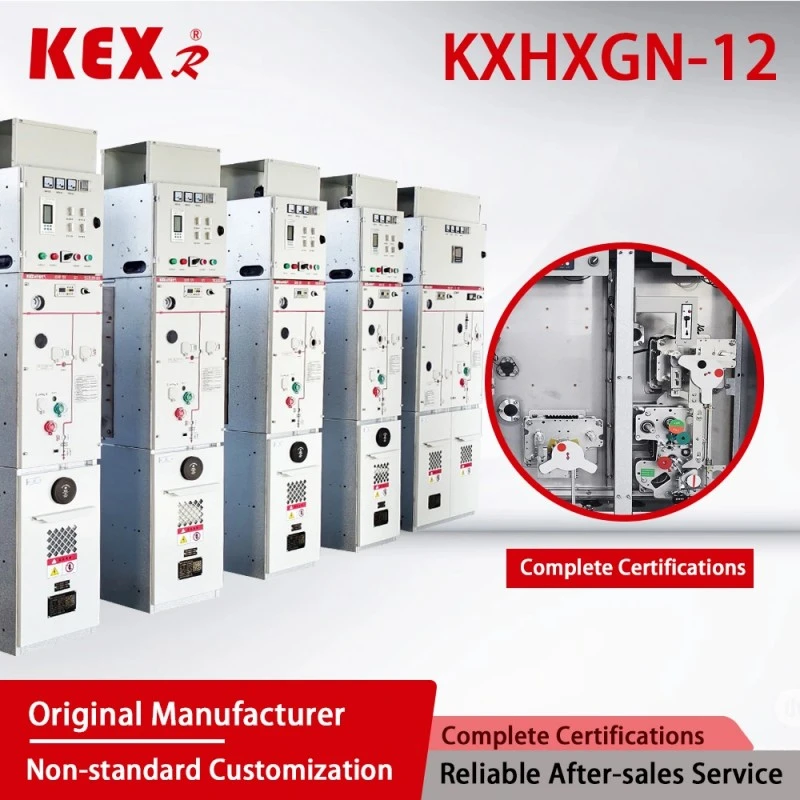

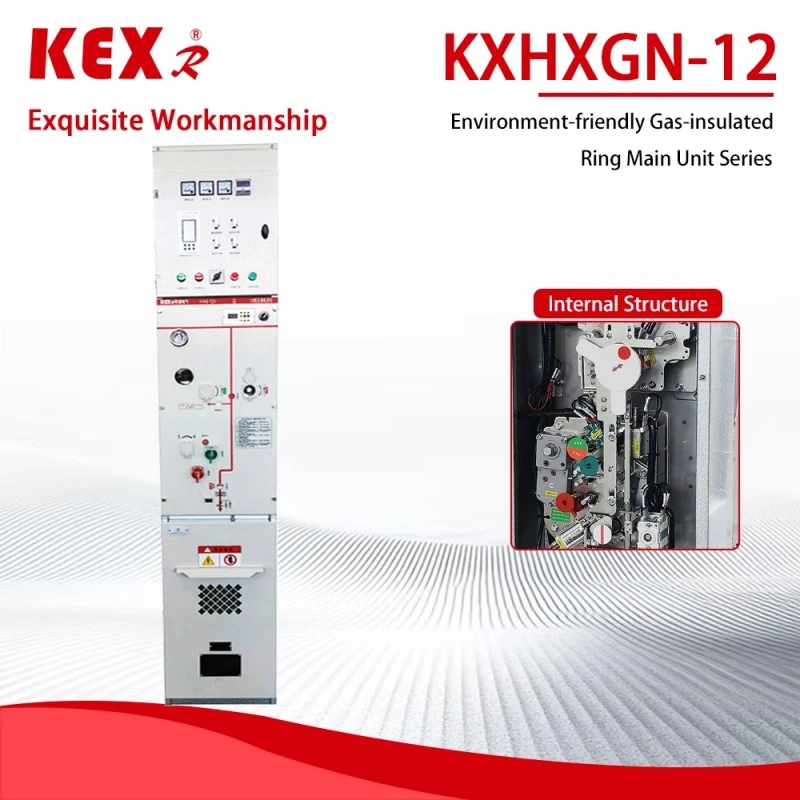

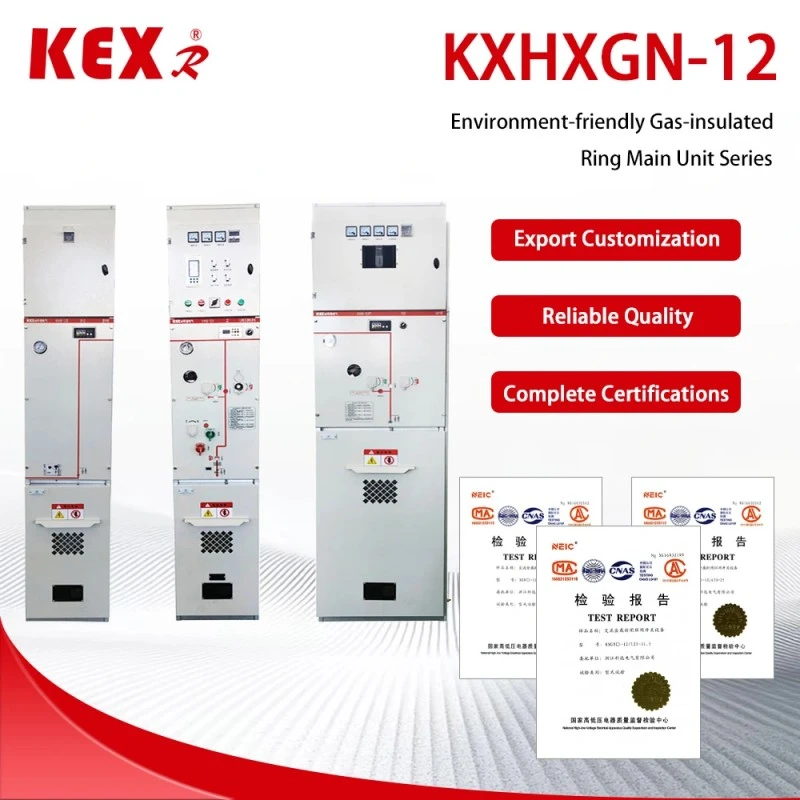

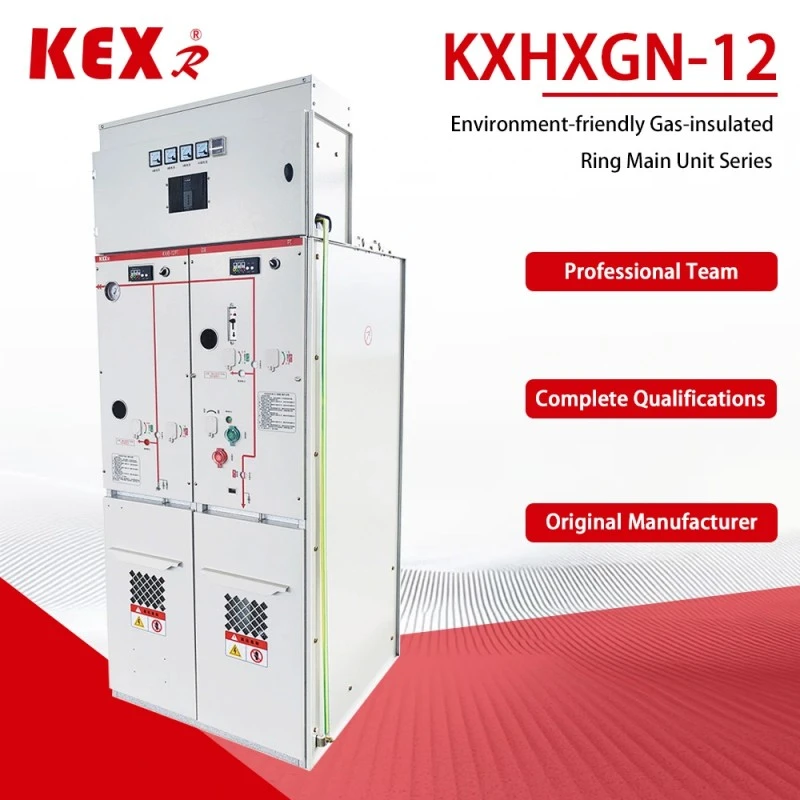

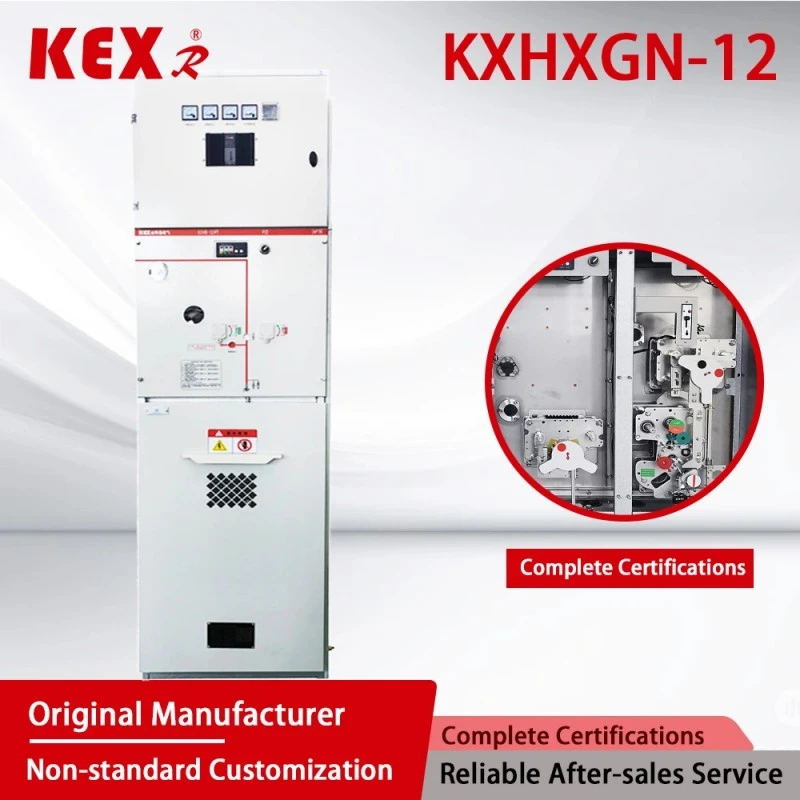

KXHXGN-12 motako KEXR-ek, Txinan potentzia transmititzeko eta banatzeko ekipamendu hornitzaile batek, ekoitzitako KXHXGN-12 motako etengailuak, 12kV-ko gasez isolatutako eraztun-sareko armairua da, ingurumena babesteko gasarekin (adibidez, aire lehorra, nitrogenoa edo gas mistoa) isolamendu-euskarri gisa, hau da, eraztun-sareko elikadura-hornidurarako, terminalen hornikuntzarako eta banaketa-sareen irekiera eta ixteko estazio txikietarako.
Eredua: KXHXGN-12
Marka: KEXR

Bidali kontsulta

Produktuaren Deskribapena

● Ingurugiroa errespetatzen duten gailuen ezaugarri nagusia

(1) Ingurumena babesteko abantailak

◆Doako SF gasa: ingurumena errespetatzen duten gailuak aire lehorra, nitrogenoa edo ingurumena babesteko gas berria erabiltzen dira, EBko F-Gas araudiarekin eta Txinako "karbono bikoitzaren" politikarekin bat datorrena.

◆Karbono emisio baxua: SF eraztun sarearen kabinetearekin alderatuta, GWP (Global Warming Potential) zerora hurbiltzen da.

(2) Egituraren diseinua

◆Diseinu modularra: Sarrerako, irteerako, neurketa eta PT-ren ingurugiroa errespetatzen duen etengailu-unitatea zabaldu daiteke.

◆Egitura itxia: Ingurumena errespetatzen duten kommutagailuen babes-maila IP67ra iristen da, hau da, hautsaren aurkakoa, hezetasunarekiko eta kondentsazioarekiko egokia, ingurune gogorretan egokia.

◆Tamaina trinkoa: AIS eraztun sareko armairuak baino lekua aurrezten du eta SF₆ GIS tradizionalak baino ingurumena errespetatzen du.

(3) Aukera adimendunak

Monitorizazio adimenduna (adibidez, DTU, lineako tenperatura neurtzea, deskarga partzialeko monitorizazioa, etab.) aukera daiteke Gauzen Internetera (IoT) sarbidea onartzeko eta urruneko funtzionamendua eta mantentze-lanak egiteko.

● Ingurugiroa errespetatzen duten kommutagailuen parametro teknikoak

◆ Esungailuen armairua

Elementua				Unitatea	Datuak
Tentsio nominala				KV	12
Maiztasun baloratua				HZ	50
Isolamendu maila baloratua	1 Min lan-maiztasuna jasan Tentsioa		Lurrera, fasez fase	KV	42
			Atsedenaldia		48
	Argiztapen-bulkada jasateko tentsioa (gailurra)		Lurrera, fasez fase	KV	75
			Atsedenaldia		85
	1 minutuko potentzia-maiztasuna jasateko zirkuitu laguntzailearen/kontroleko tentsioa (lurrera)			KV	2
Korronte nominatua				A	630
Epe laburreko iraunkortasun-korrontea (balio birtuala)			Zirkuitu nagusia/Lurreko etengailua	kA	25/4s
			Lurreratze zirkuitua	kA	21,7/4s
Iraunkortasunaren korronte nominala			Zirkuitu nagusia/Lurreko etengailua	kA	63
			Lurreratze zirkuitua	kA	54.5
Zirkuitu laburren etenaldi-korronte eta denborak				kA/Denbora	25/30
Zirkuitulaburra ixteko korronte nominala (gailurra)				kA	63
Kablea kargatzeko eten-korronte nominala				A	25
Etengailuaren funtzionamendu-sekuentzia nominala O-0.3s-CO-180s-CO
Bizitza mekanikoa		Etengailua/Deskonektorea		Denbora	10000/3000
IP titulua		Kutxa itxia			IP67
		Swichgear shell			IP4X
Gasaren presioa		Gasaren karga-maila nominala (20 ℃, neurri-presioa)		Mpa	0.02
		Gas nominala Gutxieneko funtzio maila (20 ℃, presio neurtua)		Mpa	0
Zigilatzeko errendimendua,		Urteko isurketa-tasa		%/urte	≤0,05

◆Kargatu etengailu-armairua

Elementua			Unitatea	Datuak
Tentsio nominala			KV	12
Maiztasun baloratua			HZ	50
Isolamendu maila baloratua	1 Min lan-maiztasuna jasan Tentsioa		KV

	Argiztapen-bulkada jasateko tentsioa (gailurra)		KV

	1 minutuko potentzia-maiztasuna jasateko zirkuitu laguntzailearen/kontroleko tentsioa (lurrera)		KV	2
Korronte nominatua			A	630
Epe laburreko iraunkortasun-korrontea (balio birtuala)		Zirkuitu nagusia/Lurreko etengailua	KA	25/4s
		Lurreratze zirkuitua	KA	21,7/4s
Iraunkortasunaren korronte nominala		Zirkuitu nagusia/Lurreko etengailua	KA	63
		Lurreratze zirkuitua	KA	54.5
Zirkuitulaburra ixteko korronte nominala (gailurra)		Karga etengailua/Lurrerako etengailua	KA	63
Karga aktibo nominala eten-korrontea			A	630
Begizta itxiko eten-korronte nominala			A	630
% 5 Karga aktibo nominala eten-korrontea			A	31.5
Kablea kargatzeko eten-korronte nominala			A	10
Karga aktiboaren etenaldi-denbora baloratua			Denbora	100
Lurraren matxura korrontea haustea			A/Denbora	31.5/10
Lineen eta kableen karga-korrontea deskonektatzen da lurreko matxura egoeran.			A/Denbora	17.4/10
Bizitza mekanikoa	Etengailua/Deskonektorea		A/Denbora	10000/3000
IP titulua	Kutxa itxia			IP67
	Swichgear shell			IP4X
Gasaren presioa	Gasaren karga-maila nominala (20 ℃, neurri-presioa)		Mpa	0.02
	Gas nominala Gutxieneko funtzio maila (20 ℃, presio neurtua)		Mpa	0
Zigilatzeko errendimendua,	Urteko isurketa-tasa		%/urte	≤0,05

● Ingurugiroa errespetatzen duen kommutagailuen inplementazio estandarra

◆ GB/T 1022 estandarren baldintza tekniko komunak goi-tentsioko etengailuetarako eta kontrol-gailuetarako.

◆ GB/T39063640.5kV AC metalezko konmutagailu itxiak eta kontrol-ekipoak.

◆ GB/T1985 Goi-tentsioko AC etengailu isolatzailea eta lurrerako etengailua

◆ GB/T38043.6-40.5kV AC goi-tentsioko karga etengailua

◆ GB/T1984 Goi-tentsioko AC etengailua

◆ GB/T4208 shell babes mailaren IP kodea

◆ GB/T7354 Deskarga Partzialaren Neurketa

◆ GB/T311.1 Isolamenduaren koordinazioa 1. zatia: definizioa, printzipioak eta arauak

● Ingurugiroa errespetatzen duten gailuen baldintzak erabiltzea

◆ Gehieneko tenperatura: +45 gradu Celsius;

◆ Gutxieneko tenperatura: -25 gradu Celsius;

◆ Gehieneko tenperatura: (24 orduko batez bestekoa) +35 gradu Celsius;

◆ Gehienezko batez besteko hezetasun erlatiboa (24 ordu 1: ≤ % 95; Altuera: ≤ 1500 m; Ahalmen sismikoa: 8 gradu;

◆ Babes-maila: kargatutako gorputz-zigilua IP67, etengailu-armairuaren shell IP4x;

◆ Inguruko airea ez da garbi egon behar gas erregarri korrosiboak eta ur-lurrunak kutsatuta.

◆ Ez dago bibrazio bortitzen maiz lekurik, eta zati gogorren azpian dagoen gogortasunaren diseinuak mota guztietako baldintzak betetzen ditu.

◆ GB/T3906tik haratagoko ingurune-baldintza normaletan erabiltzen denean, erabiltzaileak KEXRrekin negoziatu beharko du.

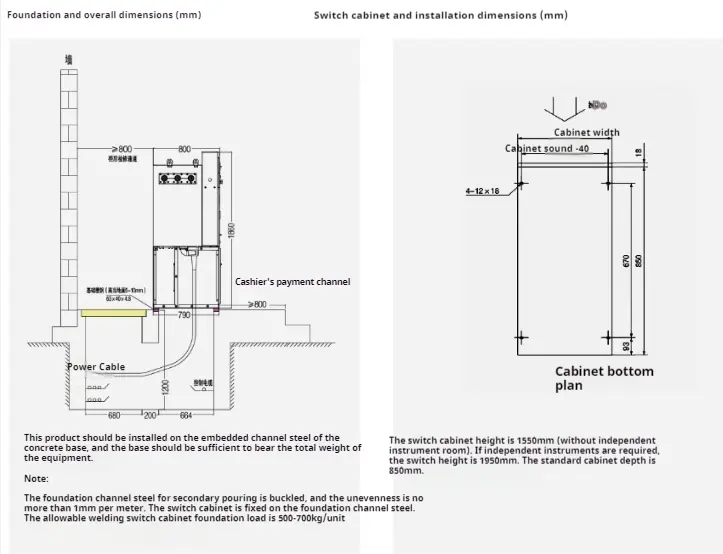

● Instalatzeko argibideak
