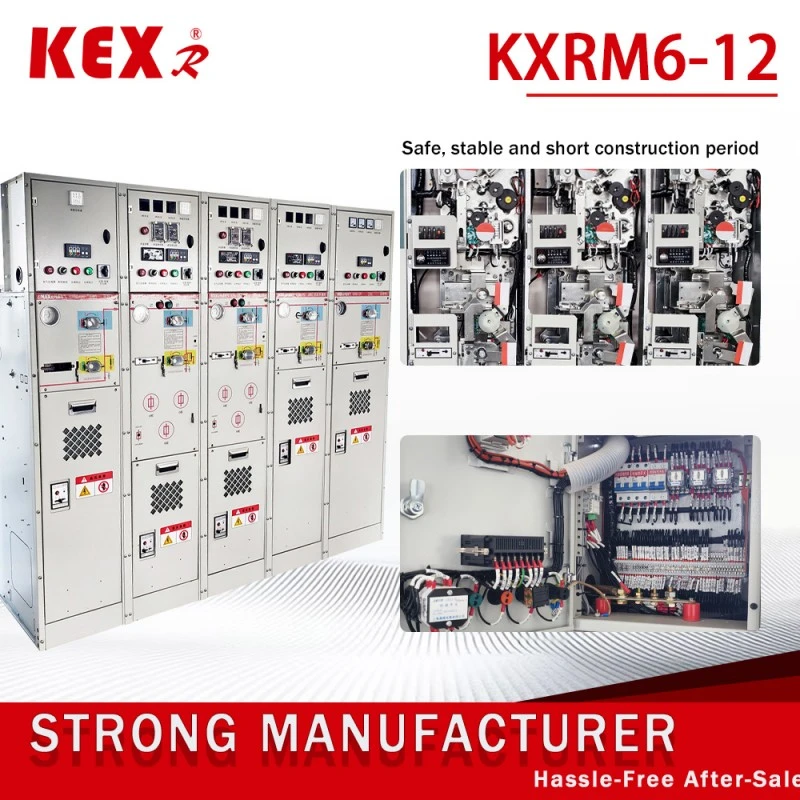

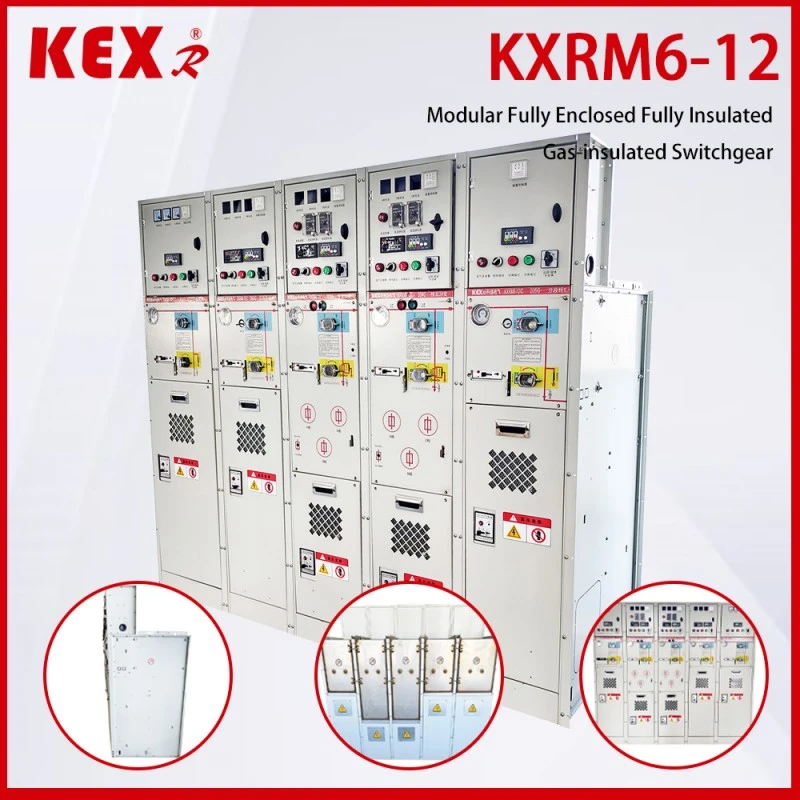

AIS Unitatea

●Osagaiak

1.Amperemetroa

2.Kondentsazio kontrolatzailea

3.Mikroordenagailu babesteko gailua

6 .Barometroa

7. Kargatutako pantaila

8. Matxura adierazlea

9. Funzionamendu-mekanismo elektrikoa

10. Eskuzko funtzionamendu-mekanismoa

10. Barrailao elektromagnetikoa

12~13 . Korronte-transformadorea

14.Kablearen entxufea

15.Tentsio-transformadorea

16 .Aluminio aleazio plaka berogailua

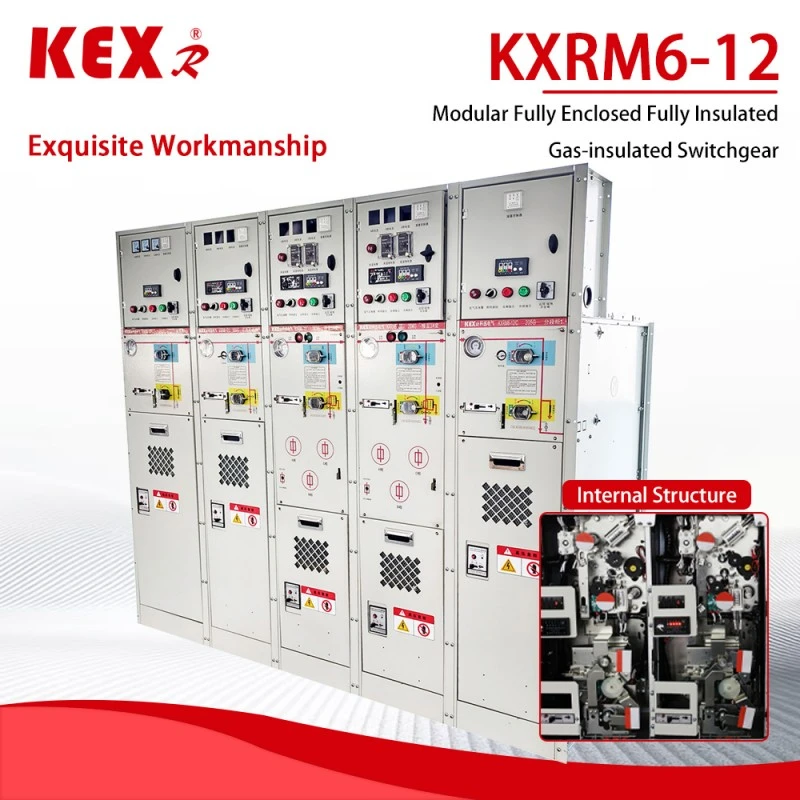

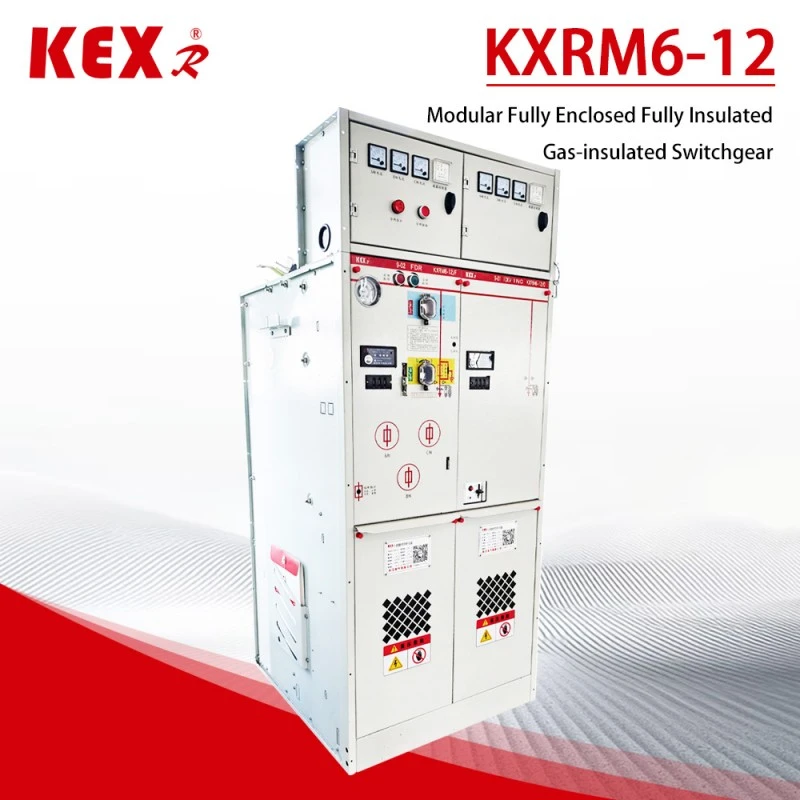

●KXRM6-12 AIS Unitatea Baldintzak erabiltzea

Tenperatura: +40 ℃ ~ -40 ℃

Altuera: 1000 m baino gutxiago

Eszena: hezetasuna, hautsa, gatzaren polarizazioa, meatzeak eta beste ingurune batzuk.

24 orduko epean uretan murgiltzeak ez du erabileran eragiten.

Oharra: altuera handiagoa bada, adierazi altitude zehatza.

● AIS Unitatearen estandarrak

KXRM6-12 AIS Unitateak beheko estandarrak betetzen ditu

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694, etab...

GB3804、GB3906、GB11022 etab...

● AIS Unitatearen abantaila nagusiak

◆ SF6 gasa KXRM 6-12 motako AIS Unitatea arkua itzaltzeko eta isolatzaile gisa erabiltzen da.

◆ Etengailu Unitatea guztiz itxita eta isolatuta dago; Busbarrak, etengailuak eta zuzeneko piezak altzairu herdoilgaitzezko zorroz beteta daude.

◆ Barrunbea 1.4bar SF6 gasez beteta dago, eta babes maila IP67ra iristen da: etengailuaren gailu osoak kanpoko ingurune-baldintzek ez dute eraginik, eta horrek etengailuaren funtzionamendu normala berma dezake muturreko kasuetan ere, hala nola, epe laburreko ur-murgilketa, eta produktua mantentze-lanik gabekoa da.

◆ Etengailu-Unitateak "bost prebentzioko" interblokeatzeko gailu ezin hobea du, gizakien funtzionamendu okerrak eragin ditzaketen langileen eta ekipoen funtzionamendu-porrota guztiz ezabatzen duena.

◆ Etengailu-Unitate guztiek presio arintzeko kanal seguru fidagarriak dituzte, eta muturreko kasuetan ere operadoreen segurtasun pertsonala berma dezakete.

◆ Unitatea unitate finko konbinazioan eta unitate hedagarrien konbinazioan banatzen da.

◆ Unitatea aurrealdetik sartu eta irteten da normalean, eta albotik ere luzatu edo luzatu daiteke instalazio-posizio ezberdinen arabera.

◆ Unitatearen tamaina erosoa da instalatzeko, eta egokia izan daiteke espazio estua eta ingurumen-baldintza txarra duten lekuetarako.

◆ Unitatea elektriko, urruneko kontrol eta monitorizazio gailuekin horni daiteke erabiltzaileen behar ezberdinen arabera.

● Batez ere Parametro Teknikoen taula

OHARRA¹: Fusiblearen korronte nominalaren araberakoa da

OHARRA²:Tentsio handiko fusiblearen araberakoa da

● AIS Unitateko modulu bakoitzak konfigurazio hau du

▶D Unitatearen konfigurazioa Ikus "Kablea konektatzeko modulua lurrerako labanarik gabe" konfigurazio eta ezaugarri estandarrak ikusteko.

▶C Unitatearen konfigurazioa Ikus "Zarga-etengailuaren modulua" konfigurazio eta ezaugarri estandarrak ikusteko.

▶F Unitatearen konfigurazioa Ikus "Hutsunearen modulua" konfigurazio eta ezaugarri estandarrak ikusteko.

KX-RM6 AIS Unitate estandarrak konfigurazio hauek ere eman ditzake

▶Sarrerako zutoinaren tentsio-adierazlea

▶Gas ganbera bakoitzak SF6 dentsitatea kontrolatzeko presio-neurgailu bat dauka.

▶Telen altxatzailea

▶Erabiltzeko heldulekua

Adibidea:

□ Karga-etengailua C modulua

○ Konfigurazio eta ezaugarri estandarrak

▶630a busbarra

▶Hiru estazioko karga/lurrerako etengailua

▶Udaberri bakarreko hiru geltokiko funtzionamendu-mekanismoa, bi karga-etengailu independenteekin eta lurrerako etengailuen eragile-ardatzekin.

▶Karga etengailuaren eta lurrerako etengailuaren posizioaren adierazlea

▶ Aurrealdean irteera horizontala, 630A 400 serieko torlojua.

▶Tentsio-adierazle ahalgarria zuhaixka-elektrifikazioa adierazteko

▶ Etengailu-funtzio guztietarako, komenigarria da giltzarrapo-gailu bat instalatzea RMUn.

▶SF6 gasaren presio-neurgailua (bat bakarrik SF6 gas-kutxa bakoitzean)

▶Lurreko busbarra

▶ Lurreratze-etengailuaren eta kable-gelako aurrealdeko RMUren arteko interblokeatzea

○ Aukerako konfigurazioak eta funtzioak

▶Autobusaren luzapena erreserbatuta

▶Kanpoko autobusa

▶ Karga-etengailu elektrikoaren funtzionamendu-mekanismoa DC24V/48V/110V/220V; AC 110V/220V;

▶Zirkuitu laburra eta lur-matxuraren adierazlea Eraztun-korronte-transformadorea eta amperemetroa neurtzeko

▶Eztun-korronte-transformadorea eta watt-ordu-neurgailua neurtzea

▶Tximista-jasogailua edo kable bikoitzeko burua instala daiteke kablearen sarrerako mahukan.

▶Teklaren interblokeoa Sarrerako linea biziko lurrerako blokeoa (blokeatzeko lurrerako etengailua buxa bizia dagoenean) AC/DC 110 V/220 V. kontaktu laguntzailea

▶Karga etengailuaren posizioa 2NO+2NC, lurreko etengailuaren posizioa 2NO+2NC, presio-neurgailua 1NO seinalearekin eta arku-itzalgailua 1NO seinale-kontaktuarekin.

▶ Bigarren mailako gailua bertan instalatu daiteke

▶Bigarren lineako ganbera etengailu-unitatearen goialdean, tentsio baxuko kutxa etengailu-unitatearen goiko aldean.

□ Karga etengailua eta fusiblea konbinatuta F modulua

○ Konfigurazio eta ezaugarri estandarrak

▶630a busbarra

▶Hiru estazioko karga-etengailua, fusiblearen lehen muturra mekanikoki lotzen da fusiblearen amaierako lurrerako etengailuarekin.

▶Hiru geltokiko udaberriaren funtzionamendu-mekanismoa, bi karga-etengailu independenteekin eta lurrerako etengailuen eragile-ardatzekin.

▶Karga etengailuaren eta lurrerako etengailuaren posizioaren adierazlea

▶ Fusible kapela

▶Metxa horizontalean jartzen da.

▶ Fusiblearen bidalketa-adierazpena Irteerako buje horizontala aurrealdean, 200 serieko 200 A-ko entxufezko buxa.

▶Tentsio-adierazle ahalgarria zuhaixka-elektrifikazioa adierazteko

▶ Etengailu-funtzio guztietarako, komenigarria da giltzarrapo-gailu bat instalatzea RMUn.

▶SF6 gasaren presio-neurgailua (bat bakarrik SF6 gas-kutxa bakoitzean)

▶Lurreko busbarra

▶ Transformadorearen babeserako fusible-parametroak 12KV, gehienez 125A, 24KV eta gehienez 63A dira.

▶ Lurreratze-etengailuaren eta kable-gelako aurrealdeko RMUren arteko interblokeatzea.

○ Aukerako konfigurazioak eta funtzioak

▶ Erreserbatutako busbar luzapena

▶Kanpoko bus Motor karga-etengailuaren funtzionamendurako 24V/48V DC 110V/220V DC/AC.

▶ Bidaia paraleloko bobina 24V/48V DC 110V/220V DC/AC.

▶Ixteko bobina paraleloa 24V/48V DC 110V/220V DC/AC.

▶ Eraztun-korronte-transformadorea eta amperemetroa Neurtzeko eraztun-korronte-transformadorea eta watt-ordu-neurgailua

▶Sarrerako linea biziko lurrerako blokeoa (blokeatzeko lurrerako etengailua buxa bizia dagoenean) AC/DC 110 V/220 V. kontaktu laguntzailea

▶Karga ixteko posizioa 2NO+2NC, lurreko etengailuaren posizioa 2NO+2NC, fusiblea 1NO, presio-neurgailua 1NO seinalearekin eta arku-itzalgailu 1NO seinale-kontaktuarekin.

▶ Bigarren mailako gailua etengailu-unitatearen goiko aldean dagoen bigarren mailako lineako ganberan eta tentsio baxuko kutxa etengailu-unitatearen goiko aldean instala daiteke.

□ M neurgailuaren modulua

○ Konfigurazio eta ezaugarri estandarrak

▶12KV neurtzeko unitatea

▶ 2 korronte transformadore

▶2 tentsio-transformadore

▶ 400 serieko 6 bushing erabiltzen dira GSFR6-12-ren kanpoko bus hedatu malgua konektatzeko, goiko sarrerarekin eta beheko irteerarekin.

▶Sugar-hauslea PT babesteko

▶Presio baxuko osagaia 1 voltmetro aldaketa-etengailuarekin, 1 amperemetro aldaketa-etengailuarekin, zabalera x altuera x sakonera = 696 × 1806 × 820 mm.

○ Aukerako konfigurazioak eta funtzioak

▶3 korronte transformadore

▶3 tentsio-transformadore tximista-paragailuak

▶RMU kargatuta dagoela adierazteko tentsio-adierazlea

▶ Presio baxuko osagaia: potentzia neurgailu 1, potentzia erreaktibo neurgailu 1.

□ VCB CB modulua

○Konfigurazio eta ezaugarri estandarrak eta aukerakoak

▶Tximista-jasogailua 1250a/630a busbarren sarrerako kablean instalatuta dago.

▶Hutseko etengailua 1250a/630a linea babesteko

▶ Korronte transformadorea

▶Hutseko etengailua VD4X0 elektrikoki funtzionatzen duen 10VDC

▶Tentsio-transformadorea

▶ UXOren funtzionamendu elektrikoa, hutseko etengailuaren goiko hiru estazio isolatzaile/lurrerako etengailua. ▶Babes eta kontrol unitatea REF542plus (babes CT batekin)

▶Shunt trip bobina 110V/220V DC

▶Ixteko bobina 110V/220VDC

▶ 1250A/630A irteerako 400 serieko torlojua aurrealdean horizontalki antolatuta.

▶ 1250A/630A tentsio gaitasun-adierazlearen bus-hedapena erreserbatuta, buxa bizia adierazteko

▶SF6 gasaren presio-neurgailua (bat bakarrik SF6 gas-kutxa bakoitzean) Zabalera x altuera x sakonera = 696× 1806× 781 mm. ▶On-off sekuentzia: O-0.3s-CO-180s-CO.

▶Gasaren presio sentsorea

□ Aukerako osagarriak

1. Kontaktu laguntzailea Karga-etengailu eta etengailu guztiak 2NO+2NC-rekin horni daitezke etengailuaren posizioa adierazten duena. Bidaia-bobina paralelo bat (AC edo DC) instalatu daiteke transformadorearen etengailuan eta etengailuan, eta tentsio baxuko kontroleko osagaia aurrealdeko RMUren atzean dago.

2. Tentsio-adierazpena Tentsio-adierazle capacitiboak bushing kargatuta dagoen ala ez erakusten du, eta bertan dagoen entxufea fase nuklearrerako erabil daiteke.

3. Zirkuitu laburra eta lur-matxura-adierazlea Matxuren kokapena errazteko, kablearen etengailuaren modulua zirkuitulaburra eta lur-matxura-adierazleez horni daiteke akatsak erraz hautemateko.

4. Eragiketa elektrikoa Kableen etengailuaren eta transformadorearen unitatearen eskuzko funtzionamenduaren mekanismoaren eskema estandarra da. Eragiketa-mekanismo elektriko bat instalatzea ere aukeratu dezakezu. Kableen etengailuak, hutseko etengailuak eta lurrerako etengailuak aurreko RMUren atzean dauden mekanismoen bidez funtzionatzen dituzte. Etengailu eta etengailu guztiak heldulekuaren bidez funtziona daitezke (konfigurazio estandarra), edo motorra eragiteko mekanismoaz horni daitezke (osagarriak). Hala ere, lurrerako etengailua eskuz bakarrik funtzionatu daiteke, eta akatsen korrontea ixteko gaitasuna duen mekanismo bat konfiguratzen da. Eragiketa-mekanismo elektrikoa erraz gauzatu daiteke etapaka.

5. Kable-konexioa DIN47636-ren araberako bushing estandarrak instalatzen dira. Zuhaixka guztiek lurretik altuera berdina dute eta kable-gela estaltzeko plakaz babestuta daude. Estalki-plaka batzuk lurrerako etengailuarekin konektatu daitezke, eta kable bikoitzeko gela estaltzeko plaka bereziak ere erabil daitezke kable bikoitzeko sarrerako lerroetarako.

6. Presio-adierazlea Normalean presio-adierazle batekin hornituta dago, presio-neurgailu batek osatzen duena. Horrez gain, presioa murriztea adierazteko kontaktu elektrikoak eman daitezke.

7. Giltza-blokeoa Etengailuetarako, karga-etengailuetarako eta lurrerako etengailuetarako giltza-blokeoak instala daitezke. Sarraila interblokeatzeko erdi-aterpearekin horni daiteke, hau da, etengailuetarako, karga-etengailuetarako eta lurrerako etengailuetarako egokia.

8. Arku etengailua Eraztun-sare-unitate guztiak arku etengailuez horni daitezke. Barruan arkuak sortzen direnean, arku-erasogailuak automatikoki itxiko dira sarrerako zutoinetan, D, DE eta V moduluak barne, eta kable-modulu guztiak arku-erasogailu batekin horni daitezke. Unitatearekin eskatu behar dute eta ezin dute aldatu. Arku-itzalgailuaren ekintza metodo honen bidez adieraz daiteke, eta SF6 Unitateko kontaktu elektrikoak aurreko RMUren atzean dagoen terminalera konektatzen dira.

● Eskema adibidea

◆ 1. SA+CCF+ eskema

Instalatu tximista-paragailuak autobusean eta utzi zabaltzeko.

Oharra: RMU unitate kopurua ez da 3 baino txikiagoa izango.

◆ 2 CCF+ eskema

Instalatu tximista-erasogailua sarrerako linean eta erreserbatu hedapena.

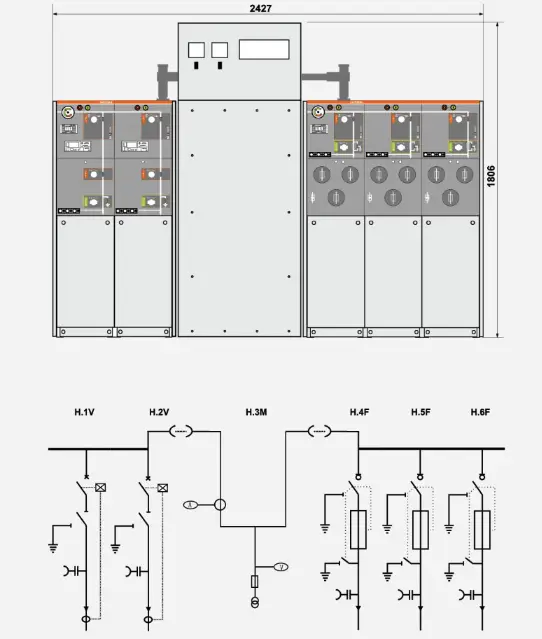

◆ 3. eskema W+M+FFF

Tentsio handiko alboko kalkulua

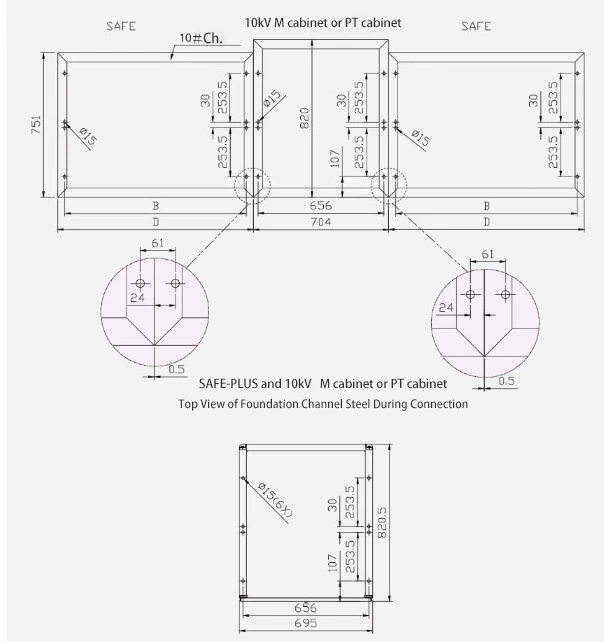

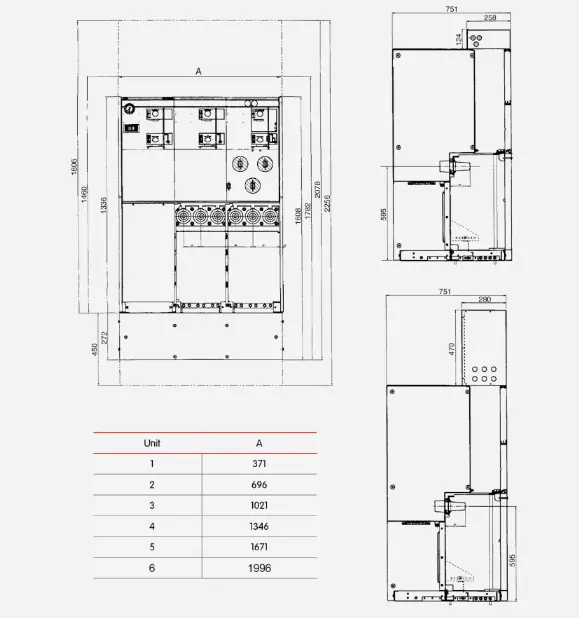

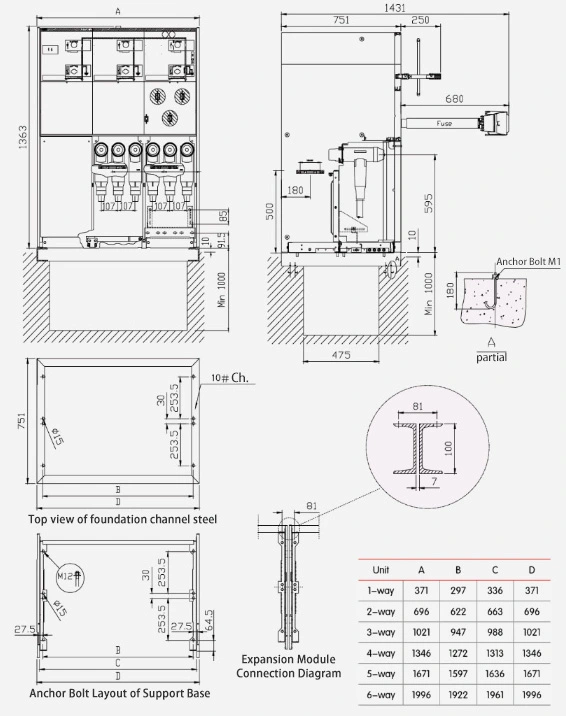

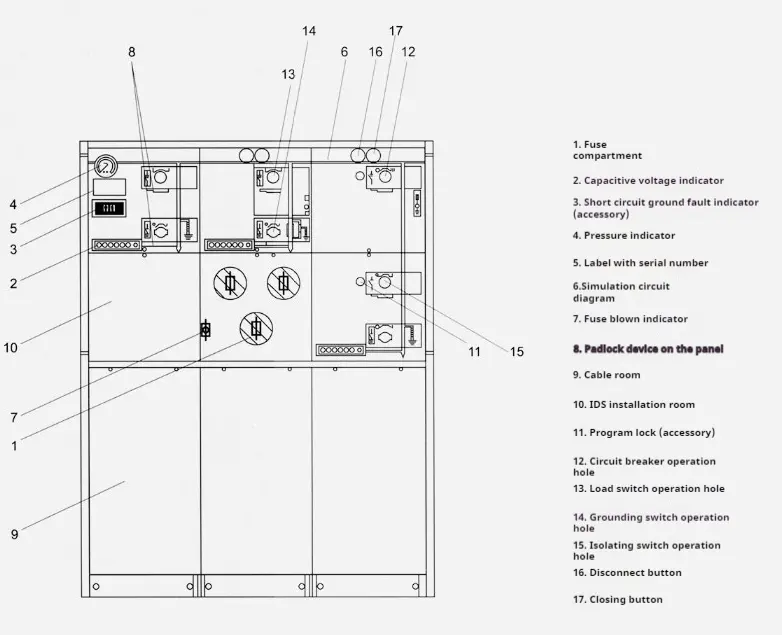

● KXRM6-12 AIS Unitatearen egitura eta dimentsio taulak
