AIS SwitchGear

KXHXGN-12 motako AIS komisarioak Txinan, energia transmititzeko eta banatzeko ekipoen hornitzailea, 12kV-ko isuritako sareko armairua da (hala nola, aire lehorra, nitrogenoa edo gas mistoa) isolamendu-euskarri gisa, hau da, eraztunen hornidura, terminaleko hornidura eta banaketa sareen itxiera eta itxiera-geltokietarako egokia da.
Eredua: kxhxgn-12
Marka: kexr

Bidali kontsulta

Produktuaren Deskribapena

● AIS switchGear-en ezaugarri nagusia

(1) Ingurumena babesteko abantailak

◆ Free SFGAS: AIS SwitchGear-ek aire lehorra, nitrogenoa edo ingurumena babesteko gas lehorra hartzen du (G, Airplus®, etab.), EBko F-Gas Araudia eta Txinako "karbono bikoitzeko" politika bat da.

◆ Karbono-emisio baxua: SF Ring Sareko armairurako, GWP (Beroketa Globala Potentziala) zeroetara hurbiltzen da.

(2) egiturazko diseinua

◆ Diseinu modularra: Sarrerako lerroaren AIS SwitchGear Unitatea, irteerako lerroa, neurgailua eta PT zabaldu daitezke.

◆ Egitura itxia: AIS switchGear-en babes maila IP67ra iristen da, hau da, hautsa, hezetasun-froga eta kondentsazio-froga, ingurune gogorretarako egokia.

◆ Tamaina trinkoa: ais eraztun sareko armairua baino espazioa aurrezten du eta SF₆ GIS tradizionalak baino ingurumenarekiko errespetuagoa da.

(3) Aukera adimendunak

Jarraipen adimenduna (hala nola, DTU, lineako tenperatura neurtzeko, deskarga partzialaren jarraipena, etab.) Gauzen Interneterako (IOT) sarbidea eta urruneko eragiketa eta mantentze lanak egiteko aukera izan daiteke.

● AIS switchGear-en parametro teknikoak

◆ Zirkuitu-armairua

Gai				Unitate	Datuak
Tentsio kalifikatua				Kilo	12
Maiztasun kalifikazioa				H EZ	50
Kalkulatutako isolamendu maila	1min lan maiztasuna jasan Tentsio		Groud-era, fasearen fasea	Kilo	42
			Hausketa		48
	Argiztapen bultzada tentsioari aurre egiteko (gailurra)		Groud-era, fasearen fasea	Kilo	75
			Hausketa		85
	1min Power Maiztasuna Laguntza / Kontrol Zirkuituaren Tentsioari aurre egiteko (lurrera)			Kilo	2
Korronte kalifikatua				A	630
Epe laburreko aserritarren korrontea (balio birtuala)			Zirkuitu nagusia / Earning Switch	-a	25/4s
			Terraza zirkuitua	-a	21,7 / 4s
Uneko tontorraren kalifikazioa			Zirkuitu nagusia / Earning Switch	-a	63
			Terraza zirkuitua	-a	54.5
Zirkuitu laburreko zirkuitu laburrak korrontea eta orduak				Ka / Time	25/30
Zirkuitu laburreko itxiera korrontea (gailurra)				-a	63
Kable kargatzeko uneko kalifikazioa				A	25
Funtzionatzailearen sekuentzia okzlea o-0.3S-co-180s-co
Bizitza Mechnical		Breaker / Deskonektorea		Denbora	10000/3000
IP titulua		IKUSI KAX			IP67
		Swichgear maskorra			Ip4x
Gasaren presioa		Baloratutako gasaren kargatzeko maila (20 ℃, neurgailuaren presioa)		Mpa	0.02
		Gas Min Fuction Maila (20 ℃, neurgailuaren presioa)		Mpa	0
Zigilatzeko errendimendua,		Urteroko ihes tasa		% / Urte	≤0.05

◆ Karga aldatzeko armairua

Gai			Unitate	Datuak
Tentsio kalifikatua			Kilo	12
Maiztasun kalifikazioa			H EZ	50
Kalkulatutako isolamendu maila	1min lan maiztasuna jasan Tentsio		Kilo

	Argiztapen bultzada tentsioari aurre egiteko (gailurra)		Kilo

	1min Power Maiztasuna Laguntza / Kontrol Zirkuituaren Tentsioari aurre egiteko (lurrera)		Kilo	2
Korronte kalifikatua			A	630
Epe laburreko aserritarren korrontea (balio birtuala)		Zirkuitu nagusia / Earning Switch	-A	25/4s
		Terraza zirkuitua	-A	21,7 / 4s
Uneko tontorraren kalifikazioa		Zirkuitu nagusia / Earning Switch	-A	63
		Terraza zirkuitua	-A	54.5
Zirkuitu laburreko itxiera korrontea (gailurra)		Kargatu etengailua / Earning Switch	-A	63
Karga aktiboa kalifikazioa etengabeko korrontea			A	630
Korrontea eten duen itxitako begizta			A	630
% 5 Baloratutako karga aktiboa etengabeko korrontea			A	31.5
Kable kargatzeko uneko kalifikazioa			A	10
Karga aktiboko ordu-orduak			Denbora	100
Beheko hutsegitea			A / Time	31.5 / 10
Lerro eta kableen kargatzea lurreko erruaren egoeraren arabera deskonektatzen da.			A / Time	17.4 / 10
Bizitza Mechnical	Breaker / Deskonektorea		A / Time	10000/3000
IP titulua	IKUSI KAX			IP67
	Swichgear maskorra			Ip4x
Gasaren presioa	Baloratutako gasaren kargatzeko maila (20 ℃, neurgailuaren presioa)		Mpa	0.02
	Gas Min Fuction Maila (20 ℃, neurgailuaren presioa)		Mpa	0
Zigilatzeko errendimendua,	Urteroko ihes tasa		% / Urte	≤0.05

● AIS switchgear-en ezarpen-maila

◆ GB / T 1022 arau tekniko arruntak tentsio handiko etengailuetarako eta kontrol zerbitzuetarako. ◆ GB / T39063640.5KV AC Metal itxita eta kontrolerako ekipamendu itxiak.

◆ GB / T1985 Tentsio handiko AC etengailua eta lurreko etengailua isolatzen

◆ GB / T38043.6-40.5KV AC tentsio handiko karga etengailua

◆ GB / T1984 Tentsio handiko AC zirkuitua

◆ GB / T4208 IP kode shell babes maila

◆ GB / T7354 Deskarga partziala neurtzea

◆ GB / T311.1 Isolamendu Koordinazioa 1. zatia: Definizioa, printzipioak eta arauak

● AIS switchGear baldintzak erabiliz

◆ Gehieneko tenperatura: +45 gradu Celsius;

◆ Gutxieneko tenperatura: -25 gradu Celsius;

◆ Gehieneko tenperatura: (24 orduko batez bestekoa) +35 gradu Celsius;

◆ Gehieneko batez besteko hezetasun erlatiboa (24 ordu 1: ≤% 95; altitudea: ≤ 1500m; edukiera sismikoa: 8 gradu;

◆ Babes kalifikazioa: kargatutako gorputzaren zigilua IP67, aldatu armairuko oskola IP4X;

◆ Inguruko aireak ez du gas eta ur lurrunaren kustifikatzaile korrosiboak kutsatu behar.

◆ Ez dago bibrazio bortitz bortitzik, eta pieza gogorren azpian dagoen gogortasun diseinuak era guztietako baldintzak betetzen ditu.

◆ Ingurumen baldintza normaletan erabiltzen denean GB / T3906 haratago, erabiltzaileak Kexr-ekin negoziatuko du

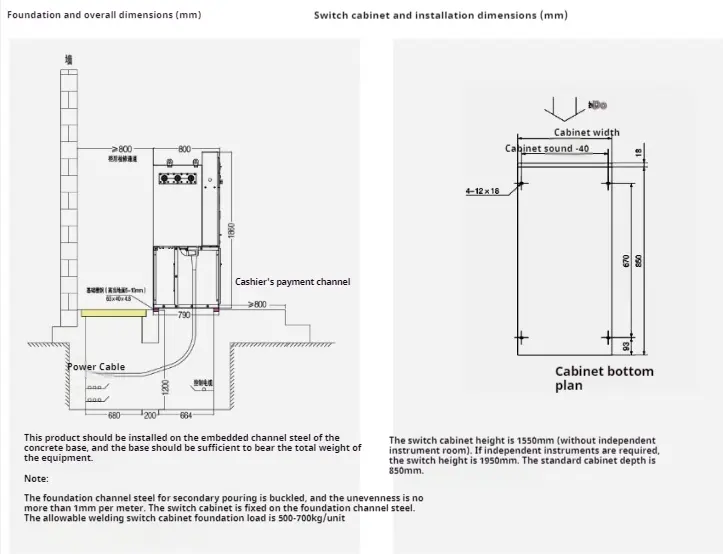

● Instalaziorako argibideak

Ais Switchgear
