HV switchGear

● Baldintzak erabiliz

▶ Airearen tenperatura: -10 ~ 40 ℃;

▶ Altitudea: 1000m azpitik

▶ Hezetasuna: hezetasun erlatiboa: eguneroko batez bestekoa% 95 baino txikiagoa da eta hileko batez bestekoa ez da% 90 baino gehiago

▶ Uraren lurrunaren presioa: eguneroko batez besteko balioa ez da 2,2kpa baino gehiago, eta hileko batez besteko balioa ez da 1,8kpa baino gehiago ;; Tenperatura bat-batean jaisten denean, kondentsazioa gerta daiteke, kutsaduraz lagunduta. Produktu hau baldintza normalak baino larriagoak diren bi ingurumen baldintzetarako egokia da:

(1) kondentsazioa ez da maiz (hilean bitan batez bestekoa baino gehiago) eta zertxobait kutsatuta dago;

(2). Orokorrean, ez dago kondentsaziorik (urtean bitan ez da batez beste), kutsatuta dagoena

▶ HV switchgear egokia da suteak eta leherketa arriskurik ez dagoen leku gogorretarako, eta kutsadura larria nahikoa da metalak banatzeko eta isolamendua suntsitzeko

▶ Kyn28-12 motako HV kommutadak bibrazio bortitzak, kolpeak eta inklinazio bertikalak ez ditu 80 baino gehiagoko lekuetarako.

Oharra:

(1) HV switchGear-ek -30 ℃ biltegiratzea eta garraiatzea ahalbidetzen du

(2) Altitudea 1000 m gainditzen duenean, B / 2102 "" B / 2102 "-ren arabera kokatuko da altuera-guneak erabiliz tentsio altuko aparatu elektrikoetarako"; Altuera 2000 m gainditzen ez duenean, ez da neurririk hartuko tentsio baxuko ekipoetarako;

(3) Erabilera baldintzak aurrekoak desberdinak direnean, erabiltzaileak eta fabrikatzaileak negoziatuko ditu.

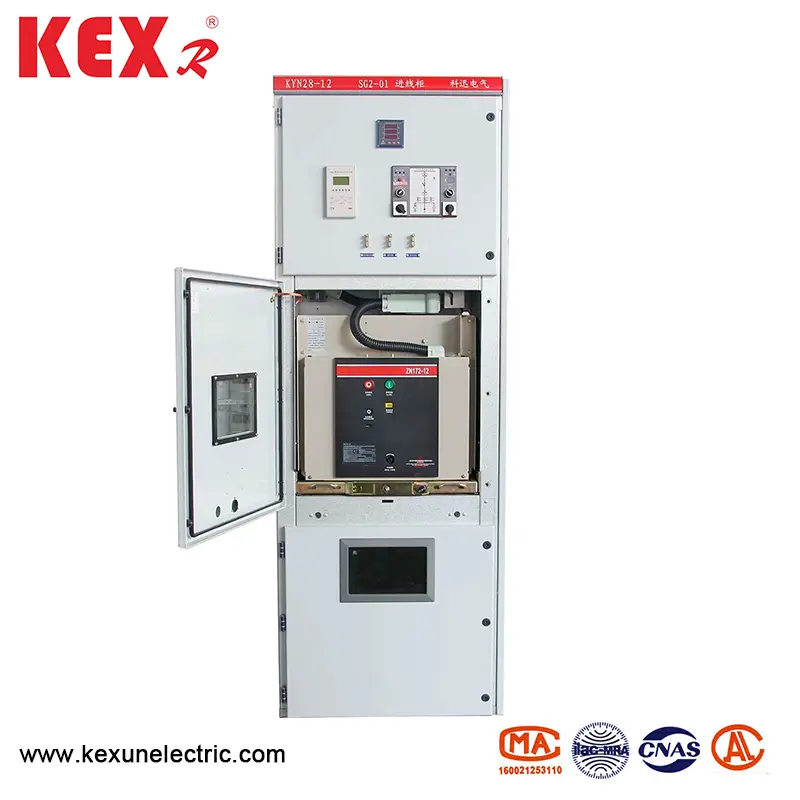

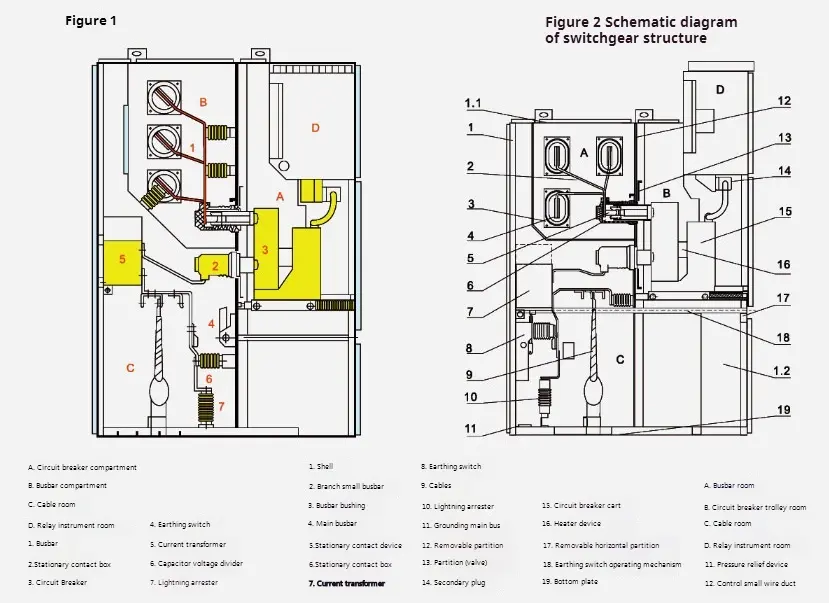

◆ HV aldagaia bi zatiz osatuta dago: kabinetearen gorputz finkoa eta zifra bat (eskuz eskuratzeko) (ikus HV switchGear egitura belloen eskemaren diagrama eskematikoaren irudia). SwitchGeart-en armairuaren gorputzaren maskorra eta unitate funtzional bakoitzeko arbelak aluminiozko zinkako estalitako altzairuzko plakaz josita daude. SwitchGear Shell-en babes maila IP4Xra iristen da, eta konpartimentu bakoitzeko partizio-taula eta zirkuituaren atearen babes maila P2X irekitzen denean. Kyn28-12 motako HV aldagaiak VS1, ZN 12V hutsezko zirkuitua eskuz hornituta eta VD4 hutsezko zirkuituaren eskuz hornituta egon daiteke eta ABB konpainiak sortutako VC hutsean. Aldagaia armairu bikoitzetan instalatu daiteke, hau da, bizkarreko moldaketetan. Aldagaiaren armairua instalatzea eta araztea aurrealdean egin daiteke, beraz, aldagaien armairua hormaren kontra instalatu daiteke. Hormaren kontra instalatzearen abantaila handiena zorua gordetzea da. Gainera, HV aldagaiak hormarekin gabe instalatu daitezke, hau da, alde bikoitzeko mantentze mota. Bien barruko egituraren diseinua inkoherentea da, eta bere abantaila mantentze egokia da.

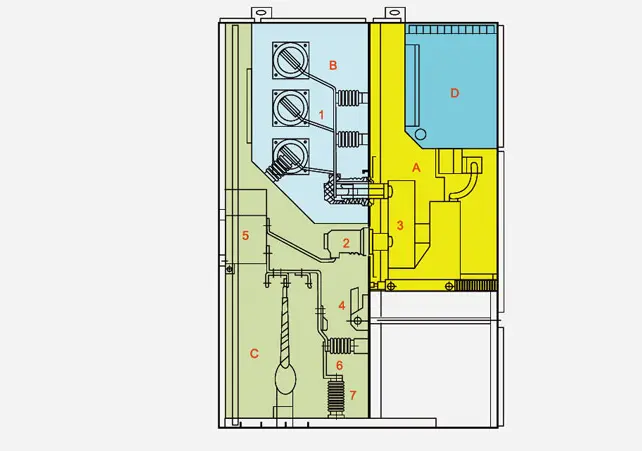

◆ HV switchgear egitura

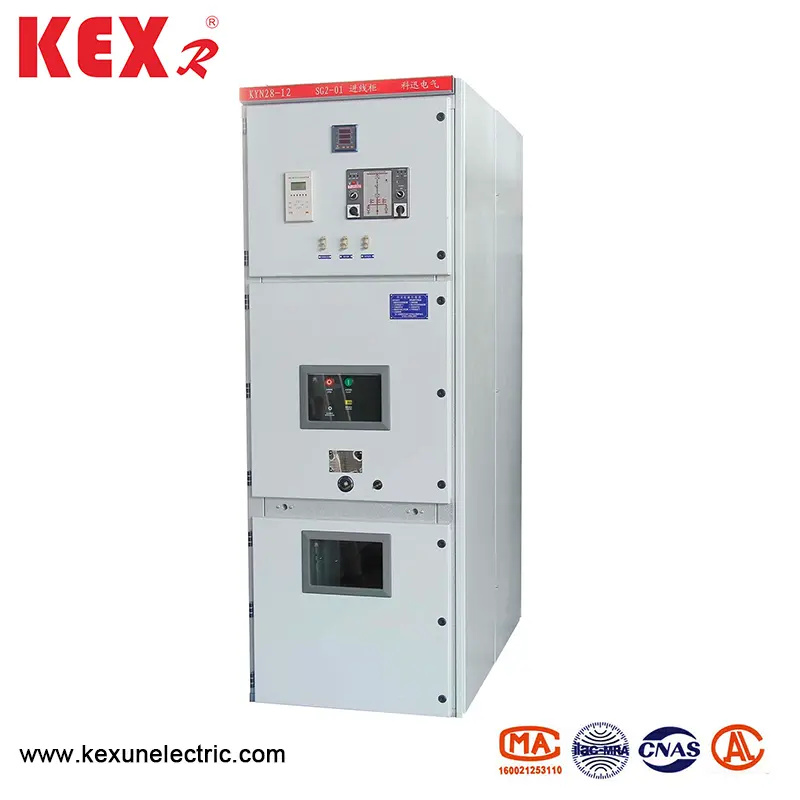

◆ Kyn28-12 motako HV aldagaien ikuspegi orokorra

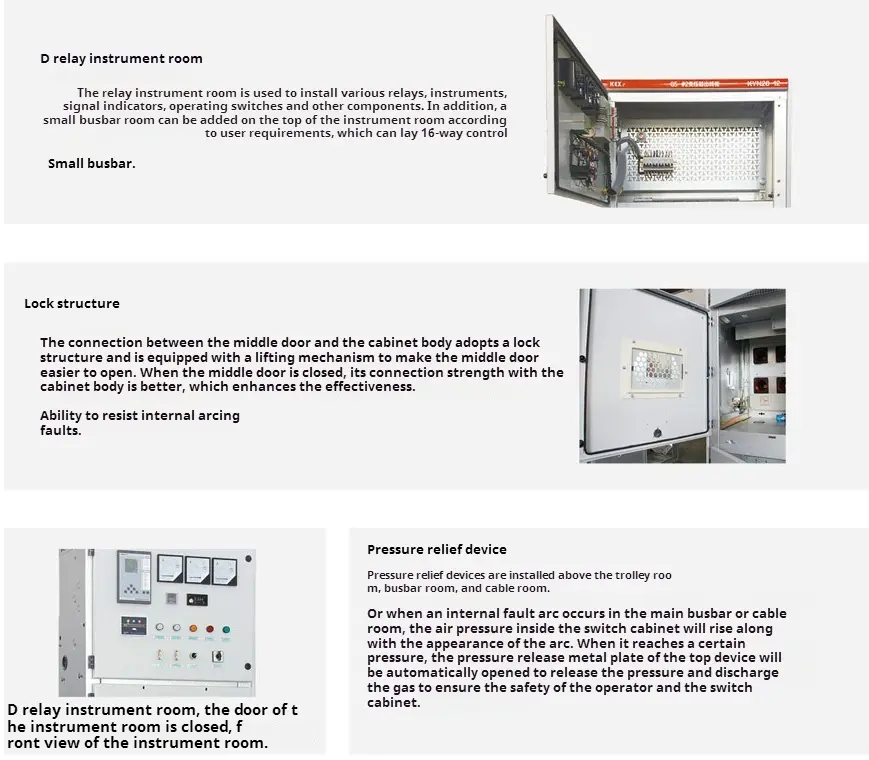

HV aldagaien armairua eta zatiko altzairuzko altzairuzko plakak edo altzairuzko xaflak dira, CNC makina-erremintak prozesatu eta okertu ondoren. Aluminiozko zinkaren estalitako altzairuzko plakak korrosioaren aurkako eta oxidazioaren aurkako efektu sendoak ditu eta altzairuzko plaka bera baino indar mekaniko handiagoa du. HV aldagaien barrualdea 1. Eskuko gela 2. autobus gela 3. Cable gela 4. Errele-tresna gela, eta unitate bakoitzaren maskorrak lurzoru independentea du. SwitchGear-en ateak plastiko elektrostatikoarekin bustitzen dira, gainazalek eraginarekiko erresistentzia, korrosioarekiko erresistentzia eta itxura ederra (koloreak erabiltzaileek pertsonaliza daitezke).

◆ Maskorra eta partizioa

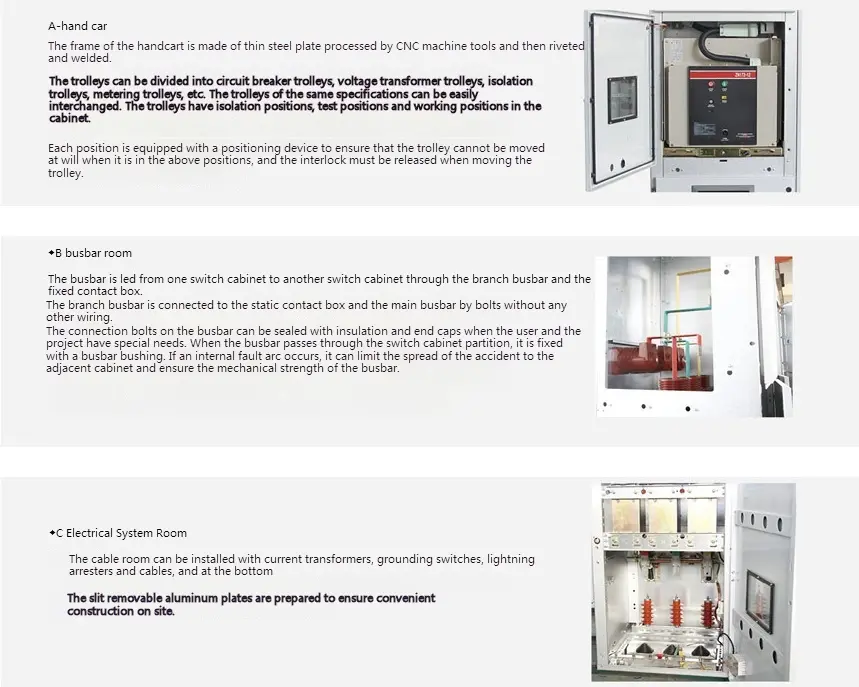

Kyn28-12 motako HV motako shell-en oskolak eta kalitate handiko aluminiozko estalitako altzairuzko altzairuzko plakak dira, CNC makina-erreminta okertu ondoren, beraz, muntatutako HV aldagaiak tamaina uniformetasuna mantendu dezake. Korrosioarekiko erresistentzia eta oxidazio erresistentzia sendoa du eta altzairuzko plaka bera baino indar mekaniko handiagoa du. HV aldagaia eskuz egindako gelan (Zirkuituaren etengailua), autobus gelan, kable gelaren eta errele instrumentu gelan (tentsio baxuko gela) partizioaren arabera banatuta dago. Unitate bakoitzaren maskorra modu independentean dago.

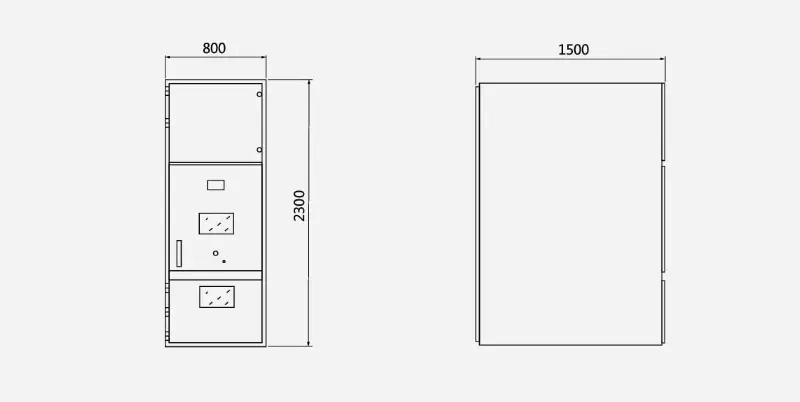

◆ HV switchGear-ren eskema-dimentsioak belarrak dira:
