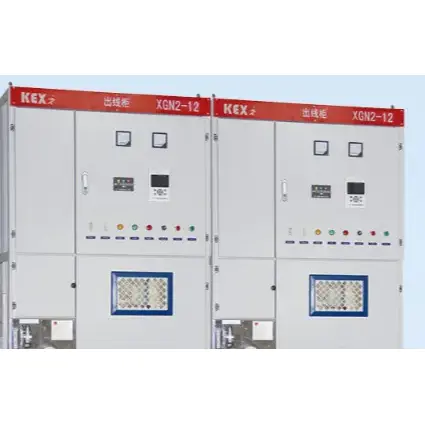

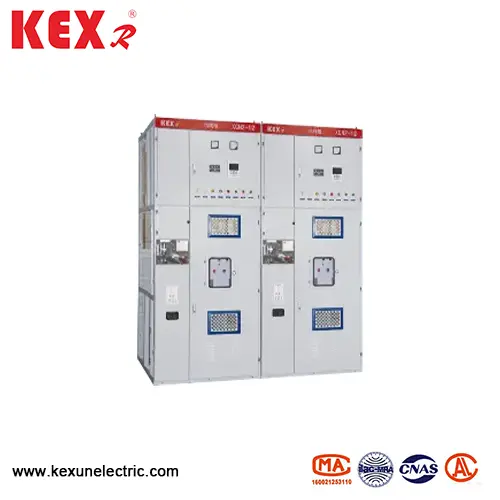

Kutxa motako metal itxitako etengailua
Kexun, Txinan eta Transformazio Ekipamendu Fabrikatzaile ezaguna da Txinan, eta bere xgn2-12 motako laukitxo motako metalezko etengailua itxita dagoen tentsio handiko ekipoen multzo oso gisa erabiltzen da energia elektrikoa jasotzeko eta banatzeko 3-10kV autobus bakarrean eta autobus bakarrean bypass sistemarekin. Produktuaren indize guztiek GB 3906 "3-35kV AC metal itxitako etengailuaren baldintzak betetzen dituzte", IEC298 estandar teknikoa eta "bost prebentzio".
Eredua: xgn2-12
Marka: kexr
Eredua: xgn2-12
Marka: kexr
● Baldintzak erabiliz
▶ XGN2-12 motako koadro motako koadro motako tenperatura metaliko itxitako etengailua izan beharko litzateke
-25 ~ 40 ℃ (barrualdea)
▶ Altitudea: 1000m azpitik
▶ Eguneko batez besteko hezetasun erlatiboa ez da% 95 baino gehiago, eta hileko batez besteko hezetasun erlatiboa ez da% 90 baino gehiago
▶ Lurrikarak ez du 8 magnitude gaindituko
▶ XGN2-12 motako laukitxo mota Metal finkoko kommutadak itxitako switchear, suteak, leherketak, kutsadura larriak, korrosio kimikoa eta bibrazio bortitza libre dauden leku batean instalatuko da.
● Parametro teknikoa
|
Zenbaki |
Gai |
Unitate |
Datuak |
|
1 |
Tentsio kalifikatua |
Kilo |
3,6,10 |
|
2 |
Funtzionamendu-tentsio maximoa |
Kilo |
3.5,8,9,5,5 |
|
3 |
Korronte kalifikatua |
A |
5 ~ 3000 |
|
4 |
ZERBITZUAREN Korrontea |
-A |
16,20,31,5,40 |
|
5 |
Zirkuitu laburreko itxiera korrontea |
-A |
40,50,80.100 |
|
6 |
Zirkuitu laburreko zirkuitu motaren egonkorra |
-A |
40,50,80.100 |
|
7 |
Baliozko bero egonkorra |
-A |
16,20,31,5,40 |
|
8 |
Bero egonkorra den denbora egonkorra |
S |
4 |
|
9 |
IP titulua |
|
Ip2x |
|
10 |
Autobus sistema |
|
Autobus bakarra edo saihesbidea |
|
11 |
Metodo eragilea |
|
Energia elektromagnetikoa edo udaberriko biltegiratze mota |
|
12 |
Neurriak (zabalera * sakonera * altuera) |
mm |
1100 * 1200 * 2650 (1000A azpitik) |
|
13 |
Pisu |
Kg |
1000 |
◆ Errore anti-gailua
"Bost prebentzio" funtzioa da zirkuitua saihestea saihestea eta akats bidez itxita egotea; Saihestu kargatzeko etengabeko etengailua eta desagerpena; Lurzorua gelditzea saihestea kargatzen denean; Lurzorua itzaltzea saihestu itxita dagoenean; Saihestu kargatutako tartea akats bidez sartzea.
XGN2-12 motako laukitxo mota hau Metalezko itxitako smarting-ak derrigorrezko blokeo modua hartzen du eta, hala nola, laguntza, diskoa, panela, blokeoa, heldulekua, hagaze fidagarria, eta abar.
▶ Kontrol-etengailua (KW Switch) flop gorria eta berdea erabiltzen da zirkuitu-etengilearen eskeman, zirkuituaren etenikagilea akatsa izan dadin
▶ Zirkuituaren etengailua benetan hautsita dagoena, helduleku txikia "lan" posiziotik atera daiteke eta "haustura eta blokeoa" posiziora jo du; Etengailu isolatzailea irekitzea eta ixtea; 7 kargatu deskonektatzeko etengailua irekitzea eta ixtea. Blokeoaren eta blokeoaren aurkako aldaketaren aldaketaren aurkako aldaketak ez du "blokeo hausteko" posizioan.
▶ Zirkuitu-etengailua eta goiko eta beheko deskonektoreak egoera itxian daudenean, eta helduleku txikia "lan" posizioan dago, aurrealdeko eta atzeko armairuko ateak ireki ezin direnean, zuzeneko tartea akats bidez sartzea saihesteko
▶ Goiko deskonektagailuak irekitzen ez direnean, lurreko etengailua ezin da itxi, eta helduleku txikia ezin da "Mantentze" posiziora "hautsi eta blokeatzeko" posiziotik aktibatu, eta horrek lurreko alanbrea elektrizitatearekin zintzilikatzea eragotzi dezake.
▶ Ehun-etengailua irekitzen ez bada, goiko eta beheko deskonektatzaileek ezin badute itxi, eta horrek ez du zergatia alanbrea saihestu goiko eta beheko deskonektoreak ixtea.

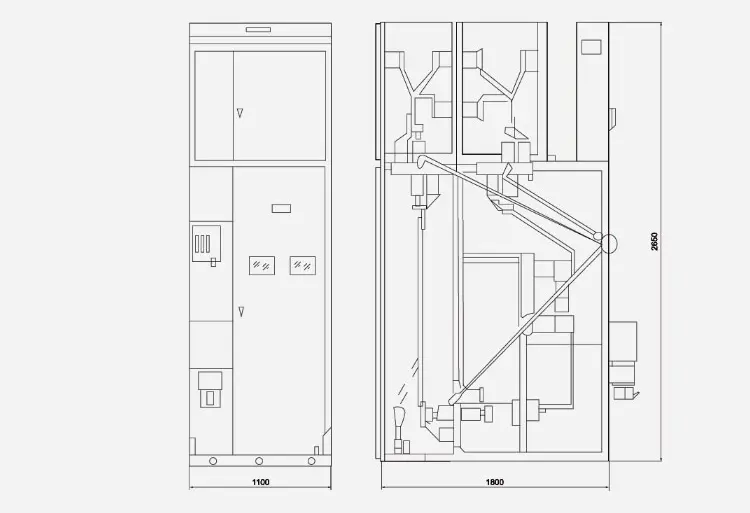

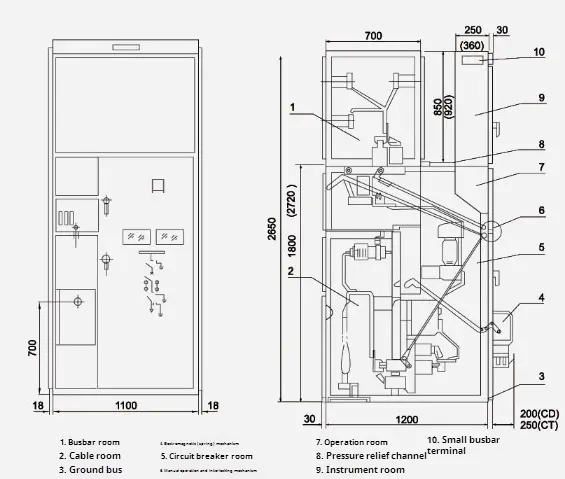

● xgn □ -12 / 07d eskema marrazkia
● xgn □ -12 (Bypass Cable-ren irteera) Eskema marrazkia

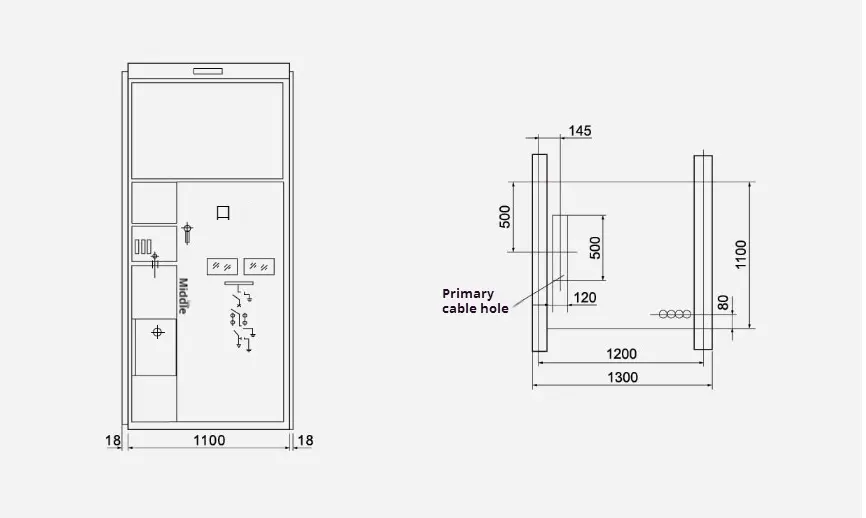

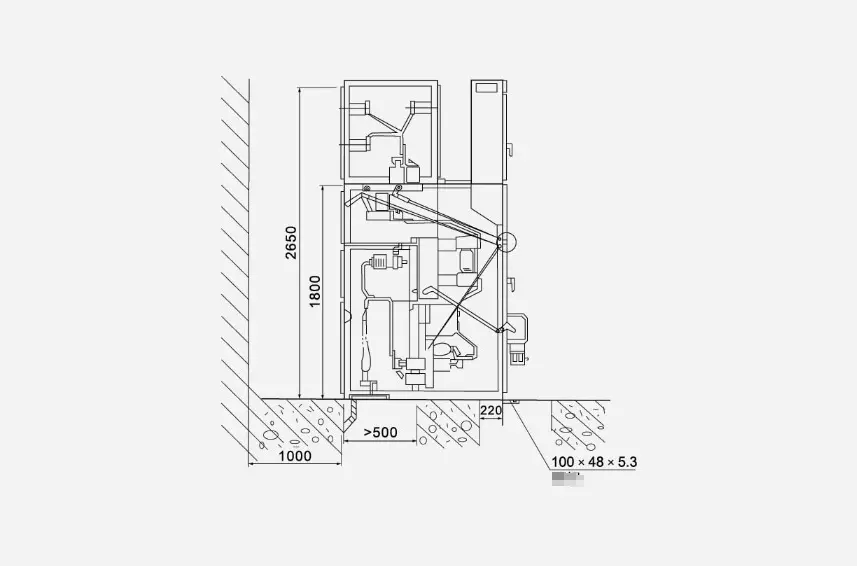

● Dimentsio orokorra instalatzeko marrazkia
