Lurpeko Transformadore

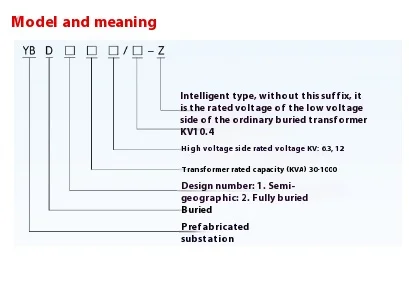

● Ereduaren deskribapena

● Ezaugarri nagusiak

▶ Ezkutatutako diseinua: YBD-12 motako lurpeko transformadorearen ekipamendu nagusia

lurpean lurperatzen da lurpeko espazioaren okupazioa murrizteko.

▶ Paisaiaren integrazioa: YBD-12 motako lurpeko transformadorearen azalera berde, eskultura edo artea apainduta dago inguruko ingurunearekin koordinatzeko.

▶ Segurtasun handia: Lurpeko egiturak babes hobea eskaintzen du eta gizakiaren kalteak izateko arriskua murrizten du.

▶ Ingurumena babesteko eta zarataren murrizketa: Lurpeko diseinuak transformadorearen funtzionamenduaren zarataren inguruko eragina murriztu dezake.

▶ Bero xahutzeko optimizazioa: bero-xahutzeko diseinu berezia hartu lurpeko ekipoen funtzionamendu tenperatura normala ziurtatzeko.

● Aplikazio eszenatokiak

Lurpeko Transformadorea oso egokia da hurrengo aldietan:

◆ Hirigunea

◆ Business District

◆ Parkeak eta laukiak bezalako espazio publikoak.

◆ Egoitzako egoitza komunitatea

◆ Babes historiko eta kulturala

◆ Erakargarritasun turistikoa

● Lurpeko Transformadorearen egiturazko konposizioa

1.Arderground:

◆ Transformadorearen gorputza

◆ Tentsio altuko aldagaia eta baxua

◆ Kable konexio sistema

◆ Aireztapena eta beroaren xahutzeko sistema

◆ Drainatze eta hezetasun-froga-instalazioak

2.GORRETAN:

◆ Paisaia dekorazioa (berdea, eskultura, arte instalazioa, etab.)

◆ Vent (ezkutatutako diseinua)

◆ Ikuskapen sarrera

◆ Segurtasun abisuaren seinale

● YBD-12 motako lurpeko transformadorearen abantailak

◆ Hiri paisaiaren kalitatea hobetu

◆ Gorde solairuko espazioa

◆ Erradiazio elektromagnetikoaren eragina murriztea

◆ Zerbitzuaren bizitza luzatzea (lurpeko ingurune egonkorragoa)

◆ Ikusizko kutsadura murriztea

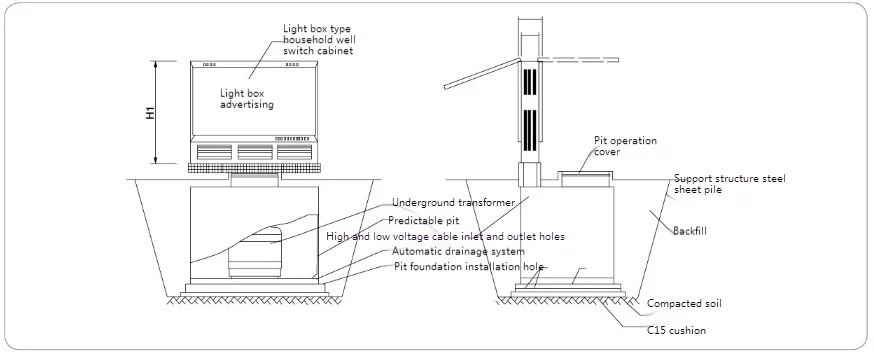

● YBD-12 motako Lurpeko Transformadorearen Instalazio Diagrama

● Bi eskema tipikoen marrazkiak diseinatu

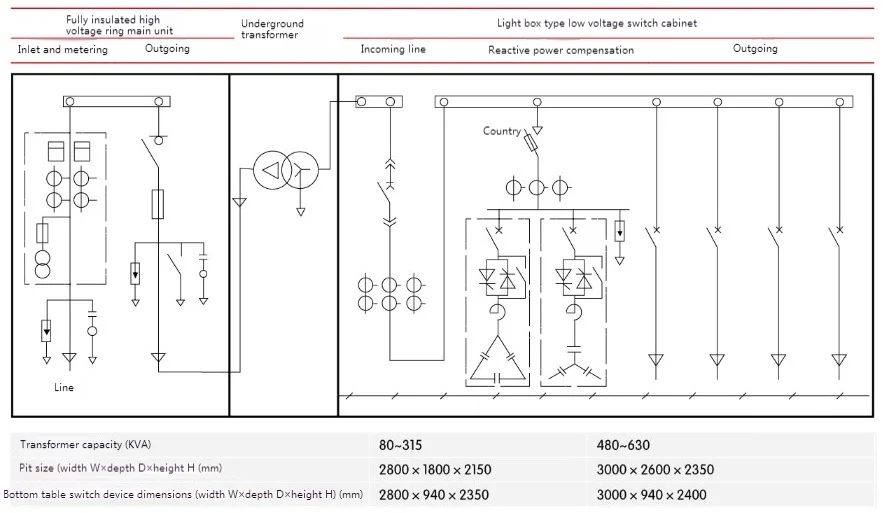

◆ HV eraztun sareko armairua + lurpeko transformadorea + tentsio baxuko neurketa:

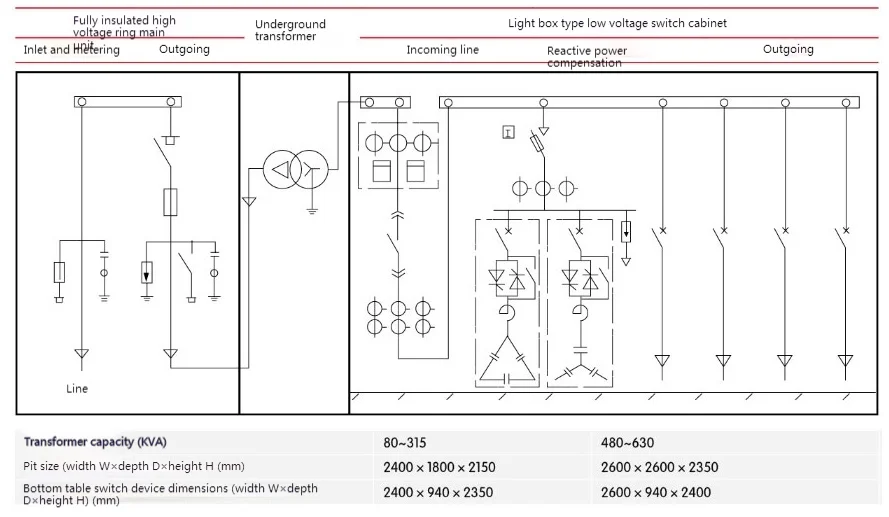

◆ HV eraztun sareko armairua + tentsio handiko neurgailua + Lurpeko Transformadorea + LV elikadura:
