ZW7-40.5 motako Hiru poloko kanpoko vcb Produktuaren ezaugarriak

Oso fidagarritasun handia

Mantentzerik gabe bizitza osoan zehar.

Bizitza mekaniko eta elektriko handia du.

Makina osoa tamaina txikia da, pisu arina eta instalatzeko erraza.

ZW7-40.5 motako hiru poloko kanpoko vcb baldintzak erabiltzea

¨ Giroko tenperatura: -30 ℃ ~ 60 ℃;

¨ Altuera: 3000 m baino gutxiago;

¨ Haizearen abiadura: ≤34m/s;

¨ Konmutagailutik eta kontrol-ekipoetatik kanpo dauden bibrazioak edo lurreko mugimenduak alde batera utzi daitezke.；

¨ Kutsadura-maila: Ⅳ；

¨ Biltegiratzeko tenperatura: -40 ℃ ~ 85 ℃.

1.2 ZW7-40.5 motako Hiru poloko kanpoko vcb parametro teknikoa

Etengailuaren parametro tekniko nagusia

Etengailuaren parametro mekaniko nagusia

Etengailuaren egitura eta funtzionamendu-printzipioa

ZW7-40.5 Kanpoko hiru poloko vcb zutoin magnetiko integratua, korronte transformadoreak, funtzionamendu mekanismoak eta kutxak osatzen dute batez ere. Etengailu mota hau miniaturizatua da eta bere oskola kalitate handiko altzairu herdoilgaitzezko kutxaz egina dago. Korronte transformadorea erabiltzailearen beharren arabera hauta daiteke.

ZW7-40.5/disengailuaren eskema marrazkia

ZW7-40.5 Kanpoko vcb hiru polo eta bere kontrol adimendunaren konbinazioa. Etengailuaren on-off funtzionamendua lokalean gauzatu daiteke, eta urrunetik ere funtziona daiteke komunikazio interfazearen bidez. Etengailuaren beste informazioa ere kontrol zentrora transmititu daiteke, eta komunikazio kanala kablea, zuntz optikoa, GPRS/CDMA, GSM, etab.

Etengailuaren funtzionamendu-printzipioa

3.1 Arkua itzaltzeko printzipioa:

ZW7-40.5 Kanpoko hiru poloko vcb-ek hutseko etengailua hartzen du, eta hutsa arkua itzaltzeko eta isolatzaile gisa erabiltzen da, huts-maila oso altua duena. Kontaktu mugikor eta estatikoak elektrizitatearekin itzaltzen direnean mekanismo eragilearen eraginez, huts-arku bat sortuko da kontaktuen artean. Aldi berean, kontaktuen egitura berezia dela eta, kontaktuen arteko hutsunean luzetarako eremu magnetiko egokia ere sortuko da, eta horrek huts-arkua difusioa gera dadin sustatuko du, eta arkua kontaktuaren gainazalean uniformeki banatuko da erretzeko, arku tentsio baxua mantentzeko. Korronteak naturalki zero gurutzatzen duenean, hondar ioiak, elektroiak eta metal-lurrunak konbinatu edo kondentsatu daitezke kontaktuaren gainazalean eta ezkutuan, mikrosegundoko denboraren barruan. Luzerako eremu magnetikoa hutseko arkua kontrolatzeko erabiltzen denez, hutseko etengailuak korrontea hausteko gaitasun sendoa eta egonkorra du.

3.2 Energia biltegiratze elektrikoa: motorrak mekanismoaren pinoiaren irteerako momentua eragiten du eta ardatzeko pinoi handira transmititzen du, horrela biradera-besoa biratzeko eta ixteko malgukia biltegiratzeko energia bihurtuz. Biradera-besoko torlojuak bidaia-etengailua sakatzen duenean, motorraren elikadura-hornidura mozten da eta udaberriko energia biltegiratzea osatzen da.

3.3 Eskuzko energia biltegiratzea: biraketa-mekanismo horren irteera-ardatzak biraketa-momentua engranaje txikiarekin guztiz uztartuta dagoen engranaje handira transmititzen du irteera-ardatzaren pinoiaren bidez, eta horrela biradera-besoa biratzeko bultzatzen du, ixteko spr-ak energia gorde dezan.

3.4O  Ixteko elektroimanaren funtzionamendua: mekanismoak ixteko seinalea jaso ondoren, ixteko elektroimanaren burdin-nukleo mugikorra gorantz mugitzen da, itxiera-palanka gorantz mugitzeko, ixteko ardatz erdia erlojuaren norantzan biratu dadin. Askatu itxiera itxieraren muga. Aldi berean, ixteko kisketak erlojuaren kontrako noranzkoan biratzen du arrabolaren presiopean, energia biltegiratzeko mantentze-lanak askatuz. Ardatz nagusiko kamak inpaktu-indarra sortzen du ixteko malgukiaren uzkurdura-indarraren ondorioz, eta eskuzko energia biltegiratzeko ardatzean (hau da, irteera-ardatzean) kulungailua jotzen du, bieleta bidez etengailura transmititzen dena, itxiera eragiketa osatuz.

3.5 Eskuzko funtzionamendua: Ixteko ardatzaren erdian instalatutako aldatzeko sardexkak erlojuaren noranzkoan biratzen duenean, ixteko ardatza gidatzen du erlojuaren norantzan biratzeko. Elektroimana ixteko eragiketaren efektu bera sortzeko.

3.6 Birixteko eragiketa: mekanismoak energia biltegiratzeko malgukiaren energia askatu ondoren, ixteko eragiketa amaitzen du. Itxiera egoeran, mekanismoak energia biltegiratzeko eragiketa egiten du berriro. Energia biltegiratzeko eragiketa amaitu ondoren, mekanismoa energia biltegiratzeko egoera itxian dago, eta seinale zuzena jaso ondoren, mekanismoak berriro ixteko eragiketa automatiko bat gauzatu dezake.。

3.7 Balzta askatzeko elektroimanaren funtzionamendua: mekanismoak balazta askatzeko seinalea jaso ondoren, balazta askatzeko elektroimanaren nukleo mugikorra gorantz mugitzen da, balazta askatzeko palanka gorantz mugitzeko, balazta askatzeko ardatza erlojuaren norantzan biratu dadin. Askatu balazta askatzeko blokeoa. Aldi berean, balazta askatzeko blokeoa erlojuaren kontrako noranzkoan biratzen da arrabolaren presioaren azpian, eta kulungailua erlojuaren noranzkoan biratzen du etengailuko balazta-malguki batzuen bultzada dela eta, horrela balazta askatzeko eragiketa osatuz.

3.8 Eskuzko funtzionamendua: balazta-ardatz erdian muntatutako sardexkak erlojuaren kontrako noranzkoan biratzen duenean, balazta-ardatz erdia erlojuaren kontrako noranzkoan biratzeko gidatzen du, eta, horrela, balazta-elektroimanaren funtzionamenduaren efektu bera sortzen du. balazta-elektroimanaren funtzionamendu gisa eragina.

3.9 Gehiegizko korrontearen abiaraztearen funtzionamendua: gehiegizko korrontearen bobinak zehaztutako abiarazte-korrontetik pasatzen duenean, elektroimanak funtzionatzen du eta bultza-hastak aktibatzeko palanka bultzatzen du. Ardatz erdia erlojuaren kontrako noranzkoan biratu, balazta-blokearen muga askatu, eta horrela balazta-elektroimanaren funtzionamenduaren efektu bera sortuz, eta etengailuaren gehiegizko korronte-eragiketa amaitu.

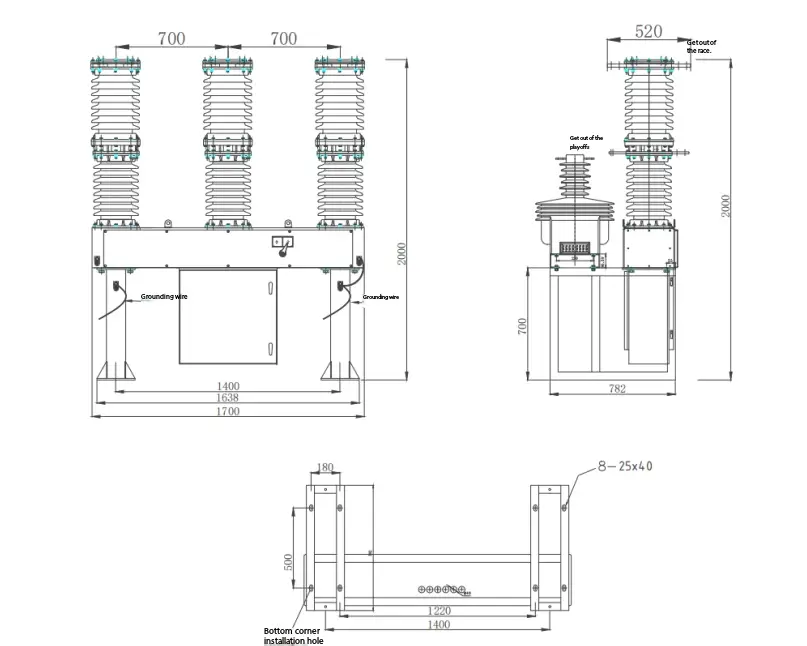

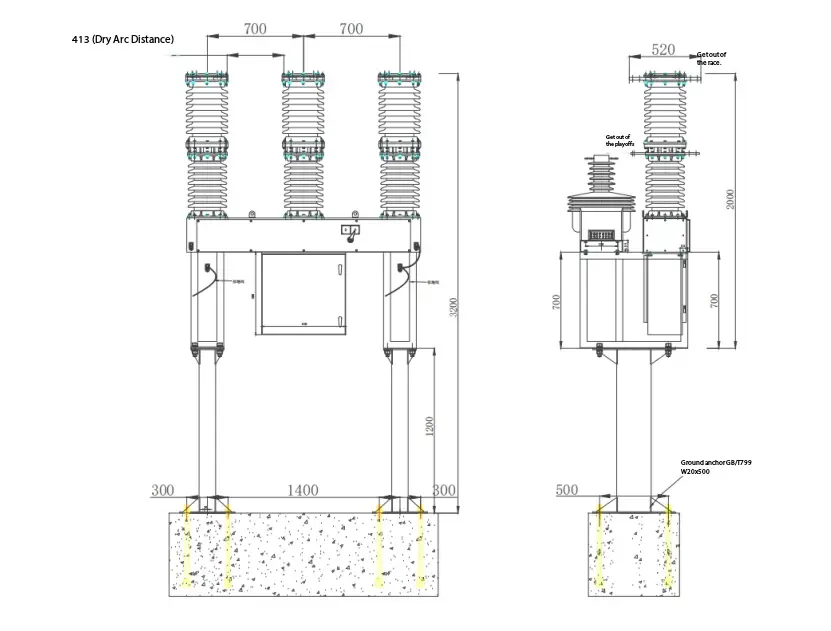

Kanpoko hiru poloko vcb Instalazio-diagrama
