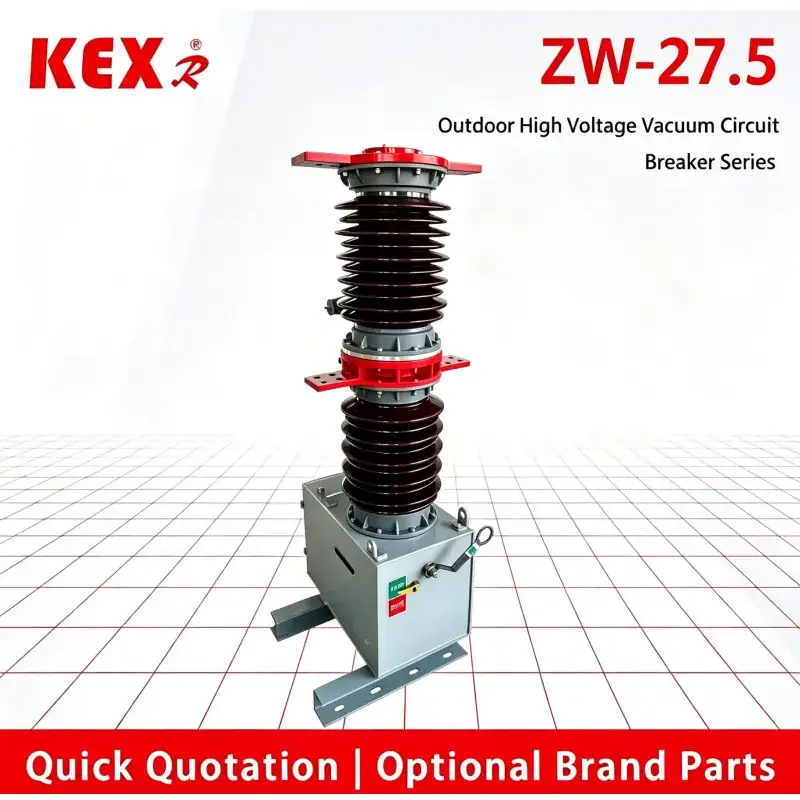

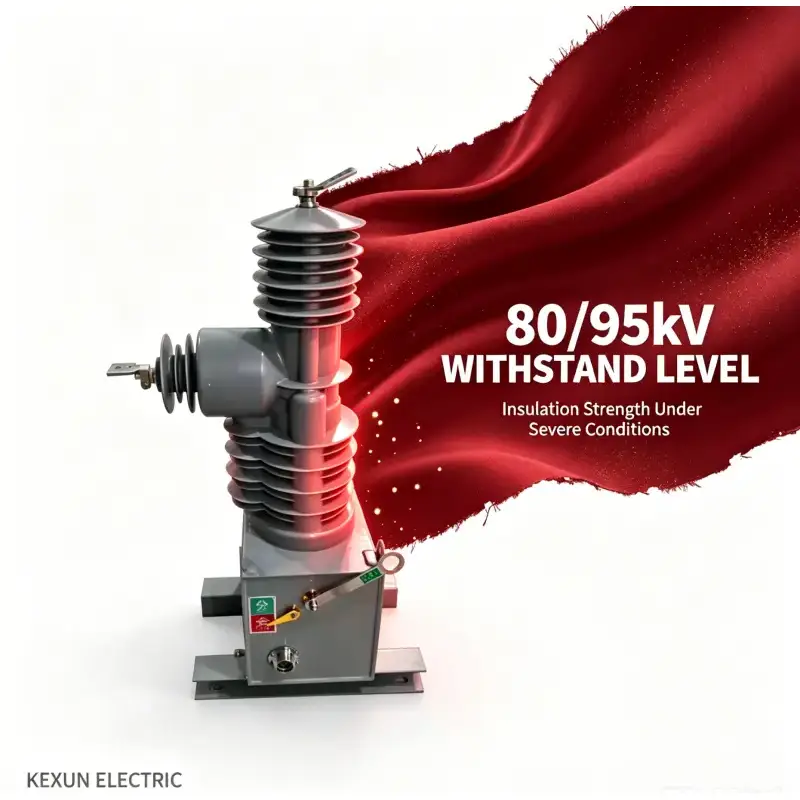

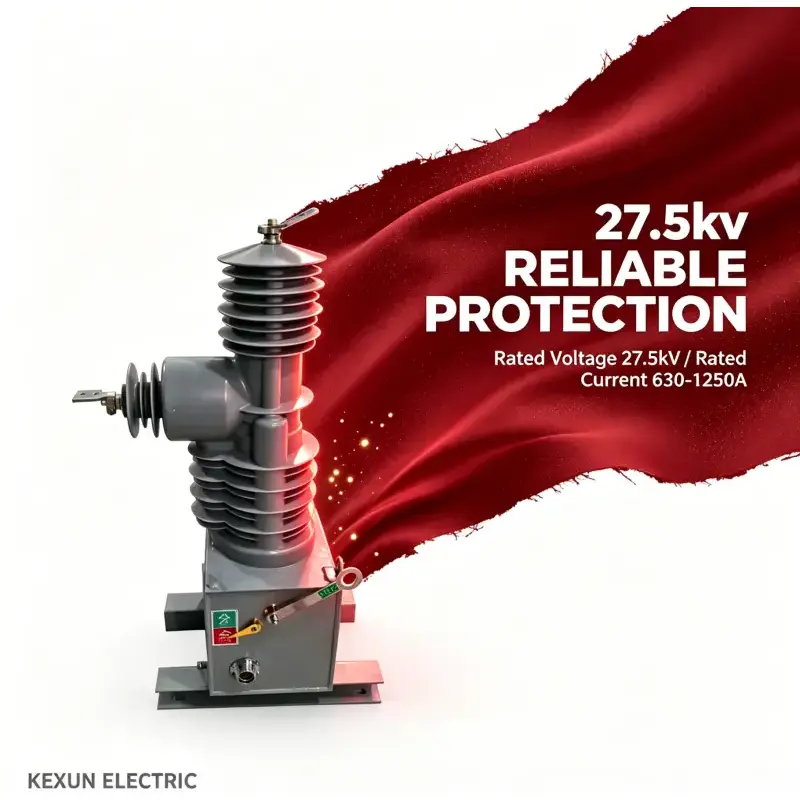

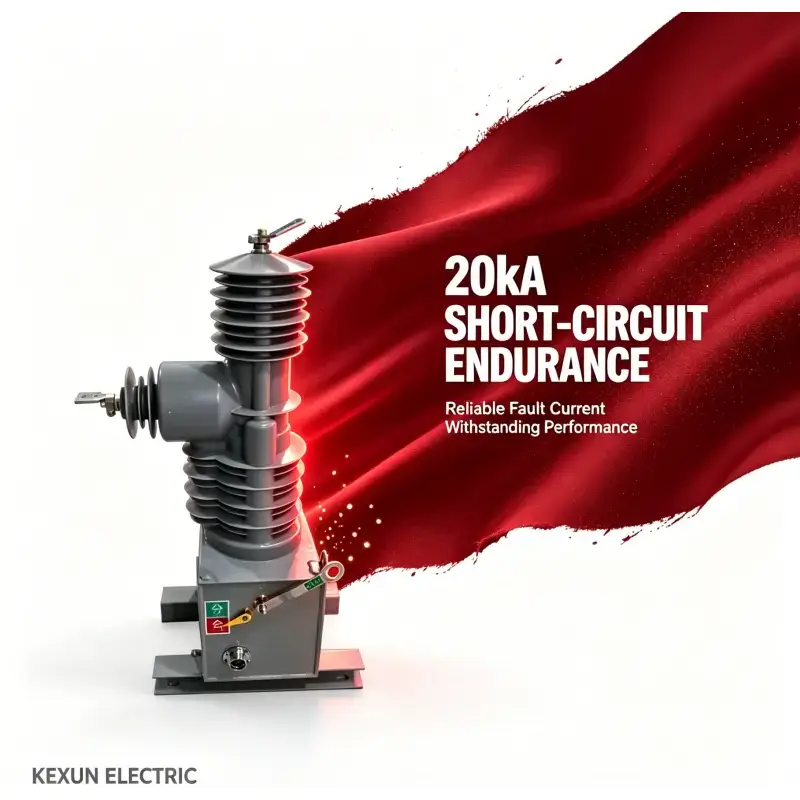

Kanpoko Tentsio Handiko Vcb

Produktuaren ezaugarriak

Oso fidagarritasun handia

Mantentzerik gabe bizitza osoan zehar.

Bizitza mekaniko eta elektriko handia.

Tamaina txikia, pisu arina eta instalazio erraza

 Errele babes estandarrarekin eta berrezartze automatikoko funtzio azkarrarekin.

 ZW7-27.5 motako baldintzak erabiltzea Kanpoko tentsio handiko vcb

¨ Tenperatura: -30 ℃ ~ 60 ℃;

¨ Altuera: 2000 m baino gutxiago

¨ Haizearen abiadura: ≤34m/s;

¨ Kutsadura-maila: Ⅳ级；

¨ Biltegiratzeko tenperatura: -40 ℃ ~ 85 ℃.

vcb-ren parametro tekniko nagusia

Hausgailuaren parametro mekaniko nagusia

Etengailuaren egitura eta funtzionamendu-printzipioa

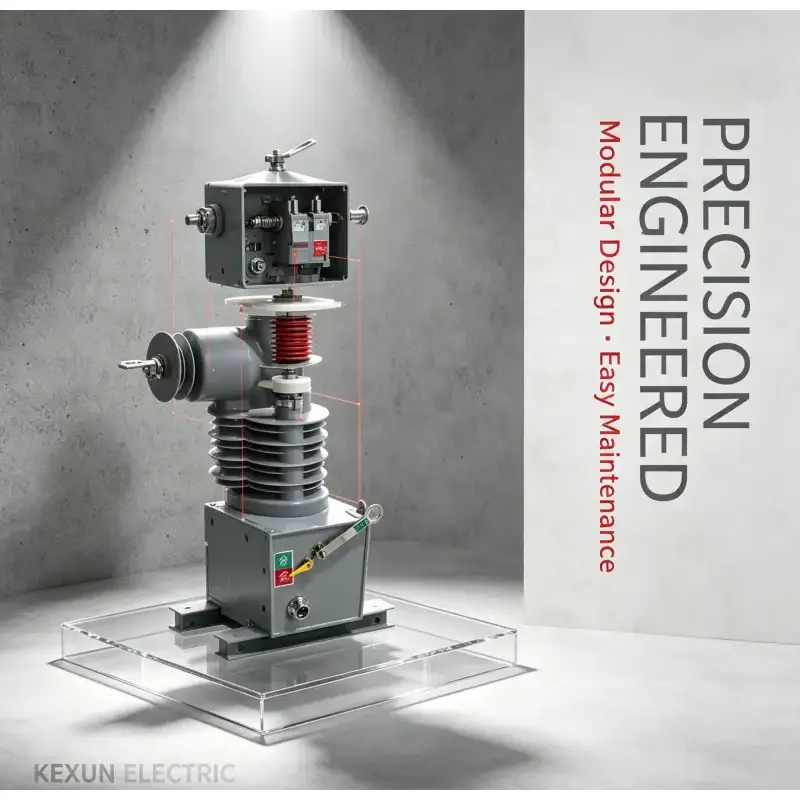

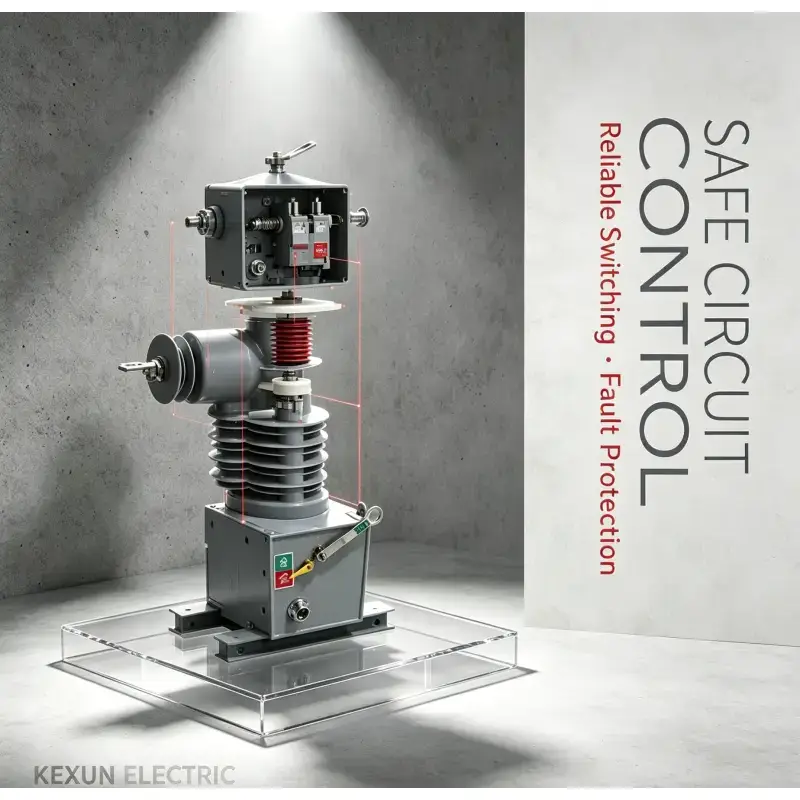

ZW7-27.5 Kanpoko tentsio handiko vcb batez ere zigilatutako polo integratuz, korronte transformadoreez, malguki funtzionamendu mekanismoz eta kutxaz osatuta dago. Etengailu mota hau miniaturizatuta dago. Aldi berean, eskuzko larrialdiko balazta askatzeko gailu batekin hornituta dago. Korronte transformadorea erabiltzailearen beharren arabera hauta daiteke.

ZW7-27.5 Kanpoko tentsio handiko vcb-ren kontrola kontrol unitate adimendunarekin osatzen da. Etengailuaren on-off funtzionamendua lokalean gauzatu daiteke, eta urrunetik ere funtziona daiteke komunikazio interfazearen bidez. Etengailuaren beste informazioa kontrol-zentrora ere transmititu daiteke, eta komunikazio-kanala kablea, zuntz optikoa, GPRS/CDMA, GSM eta abar izan daiteke.ZW7-27.5 Kanpoko goi-tentsioko vcb-aren kontrola kontrol-unitate adimentsuak osatzen du. Etengailuaren on-off funtzionamendua lokalean gauzatu daiteke, eta urrunetik ere funtziona daiteke komunikazio interfazearen bidez. Etengailuaren beste informazioa ere kontrol zentrora transmititu daiteke, eta komunikazio kanala kablea, zuntz optikoa, GPRS/CDMA, GSM, etab.

Kontrol-unitate adimenduna etengailutik gertu instalatzen da eta etengailuarekin kontrol-kable baten bidez konektatzen da. Kontrol-unitate adimendunaren elikadura-hornidura elikadura-hornidura nagusian eta egonean dagoen elikadura-horniduran banatzen da. Elikatze-hornidura nagusia AC edo DC 220V da, tentsio handiko lineaz lortzen dena PT bidez. Ordezko elikadura hornidura bateriak ematen du (kontrol unitate adimendunaren kutxan instalatuta). Normaltasunez lan egiten denean, elikadura nagusiak ordezko elikadura hornidura kargatzen du; Elikatze-iturri nagusia galtzen denean, ordezko elikadura-hornidurak etengailuaren kontrola eta kontrol-unitateko beste eragiketa batzuk osa ditzake. Ordezko elikadura hornidurak (guztiz kargatuta dagoenean) makina osoa 48 orduz baino gutxiagoz funtziona dezake.

Etengailuaren funtzionamendu-mekanismoak eskuzko larrialdi-itzaltzeko helduleku batekin hornituta dago larrialdi-itzaltzeko eragiketa egiteko, kontrol-sistemak edo elikadura-hornidura huts egiten duenean.

2.1 Disengailuaren funtzionamendu-printzipioa eta prozesua

2.1.1 Arkua itzaltzeko printzipioa:

ZW37-27.5 Kanpoko goi-tentsioko vcb-ek huts-etengailua hartzen du, hutsa arkua itzaltzeko eta isolatzaile gisa, huts-maila oso altua duena. Kontaktu mugikor eta estatikoak elektrizitatearekin itzaltzen direnean mekanismo eragilearen eraginez, huts-arku bat sortuko da kontaktuen artean. Aldi berean, kontaktuen egitura berezia dela eta, kontaktuen arteko hutsunean luzetarako eremu magnetiko egokia ere sortuko da, eta horrek huts-arkua difusioa gera dadin sustatuko du, eta arkua kontaktuaren gainazalean uniformeki banatuko da erretzeko, arku tentsio baxua mantentzeko. Korronteak naturalki zero gurutzatzen duenean, hondar ioiak, elektroiak eta metal-lurrunak konbinatu edo kondentsatu daitezke kontaktuaren gainazalean eta ezkutuan, mikrosegundoko denboraren barruan. Luzerako eremu magnetikoa hutseko arkua kontrolatzeko erabiltzen denez, hutseko etengailuak korrontea hausteko gaitasun sendoa eta egonkorra du.

2.1.2 Biltegiratzea:

ZW7-27.5 Kanpoko tentsio handiko vcb-ren irekitze- eta ixteko energia errendimendu handietan gordetzen da eta kontrolagailu adimendunaren unitatearen kutxan instalatzen da. Ireki eta ixtean. Kontrol-unitateko elikatze-hornidura nagusiak edo babeskopia-hornidurak emandakoa, kargatzeko denbora ez da 10s baino gehiagokoa eta kondentsadorearen tentsio-errorea ≤1V da.。

2.1.3 Ixtea: sakatu kontrol unitate adimendunaren pizteko botoia lokalean, edo aktibatu mekanismo eragilearen pizteko bobina urrutiko agintearen pizteko eragiketaren bidez, burdinazko nukleoak etengailuaren kontaktu mugikorra pizteko zehaztutako abiaduran pizteko. Etengailua ixteko posizioan dagoela epaitzen denean, kontrol-begiztak automatikoki itzaltzen du ixteko bobinaren elikadura-hornidura. Une honetan, burdin nukleoa ixteko aldean mantentzen da iman iraunkorraren eraginez. Ixteko bobina itzali ondoren, etengailuaren kontaktu-malgukiaren erreakzio-indarra gainditzeaz gain, itxiera auto-eutsi-indarra ere izan dezake, etengailua ixteko posizioan fidagarritasunez mantendu ahal izateko.

2.1.4 Irekitzea: sakatu kontrol-unitate adimendunaren itzaltzeko botoia lokalean, edo aktibatu mekanismo eragilearen itzaltze-bobina urrutiko agintearen itzaltze-eragiketaren bidez, ixteko aldean iman iraunkorraren auto-euste-indarra gainditzeko eta itzaltzeko malgukiak burdinaren nukleoa tira dezan, etengailuaren kontaktu mugikorra itzaltzeko abiadura itzaltzeko. Etengailua irekitzeko posizioan dagoela epaitzen denean, kontrol-begiztak automatikoki itzaltzen du irekitze-bobinaren elikadura-hornidura, eta une honetan, burdin-nukleoa irekitze-aldean mantentzen da irekitze-malgukiaren tira-indarra dela eta, etengailua modu fidagarrian irekitzeko posizioan mantendu dadin.

2.1.5 Larrialdiko balazta eskuz irekitzeko eragiketa:

Etengailuak ixteko posizioan dagoenean, eutsi sakatuta etengailuaren eskuzko itzaltze-botoia eragile isolatzaile batekin eta tira ezazu behera, eta etengailua abiadura jakin batean itzal daiteke, eta horrek etengailuak karga-korronte nominala modu fidagarrian itzali dezakeela bermatu dezake.
