Kable konektorea

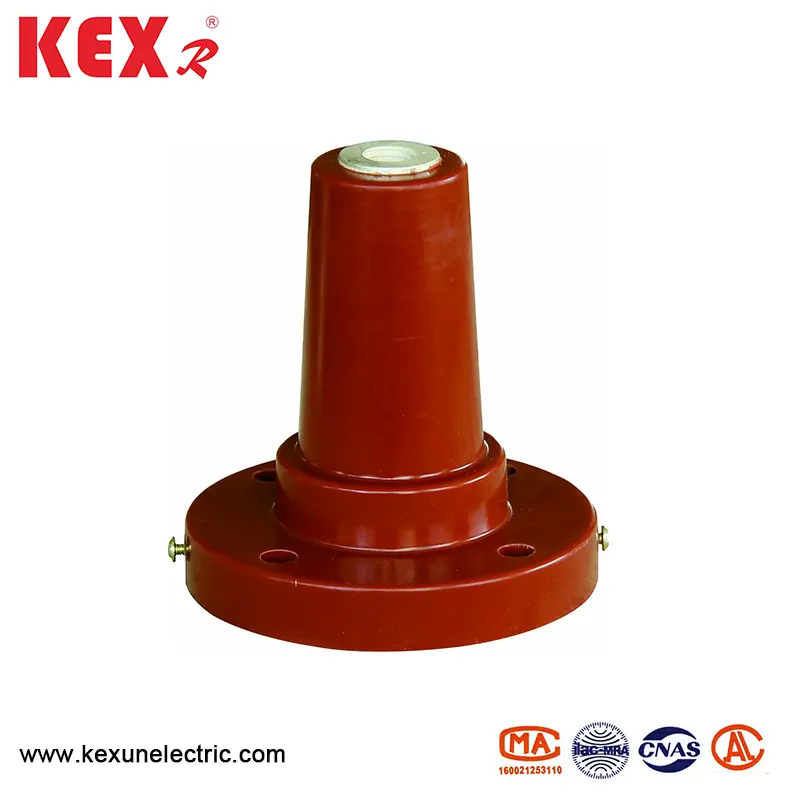

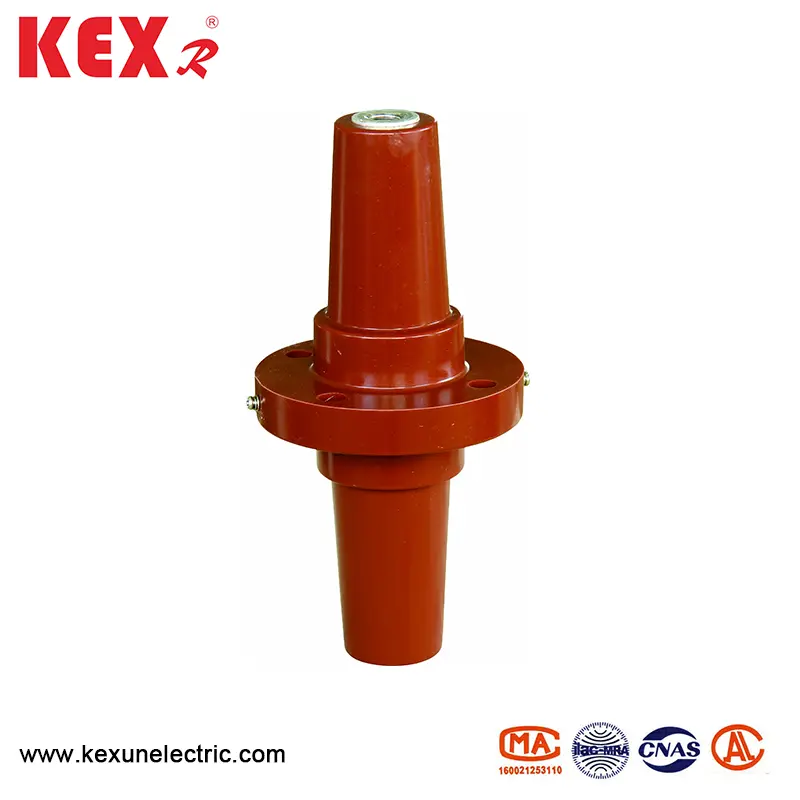

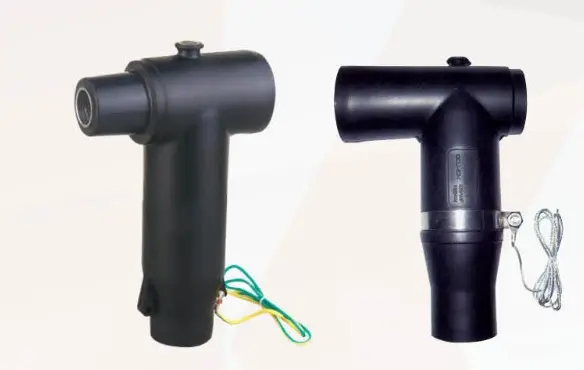

● Produktuen argazkia

◆ Produktuaren ikuspegi orokorra

Kable bidezko konektore arrunt gisa, atzeko arrostorea zuzenean instalatuta dago 10KV ukitu gabeko aurreko / atzeko konektorean, ekipamendu elektrikoetarako gehiegizko babesa emateko. Atzeko tximistaren arrosa erabat isolatuta eta zigilatuta dago.

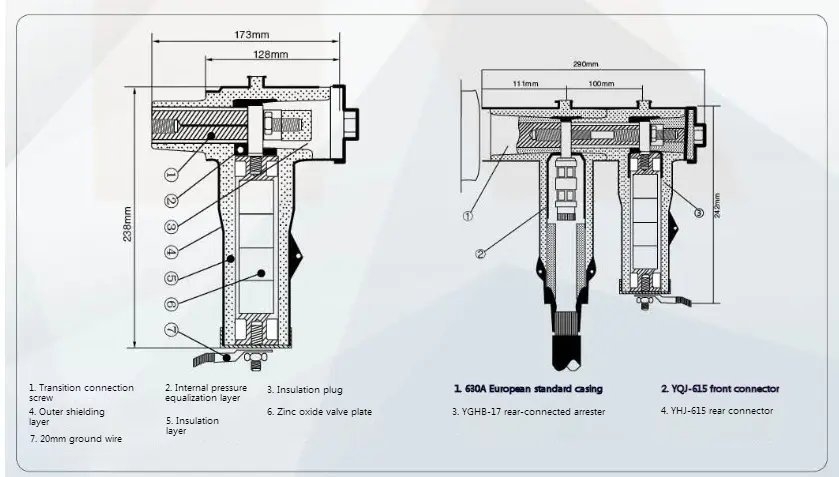

◆ Eskema dimentsioko marrazkia

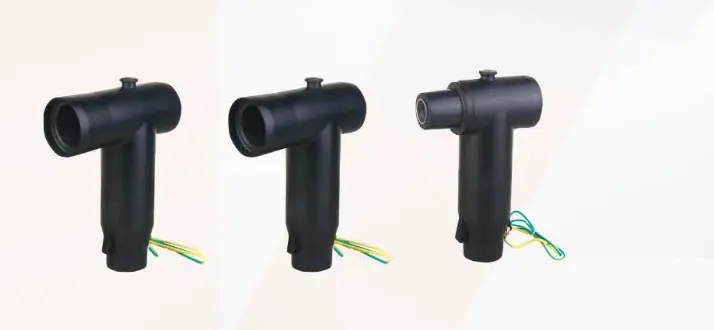

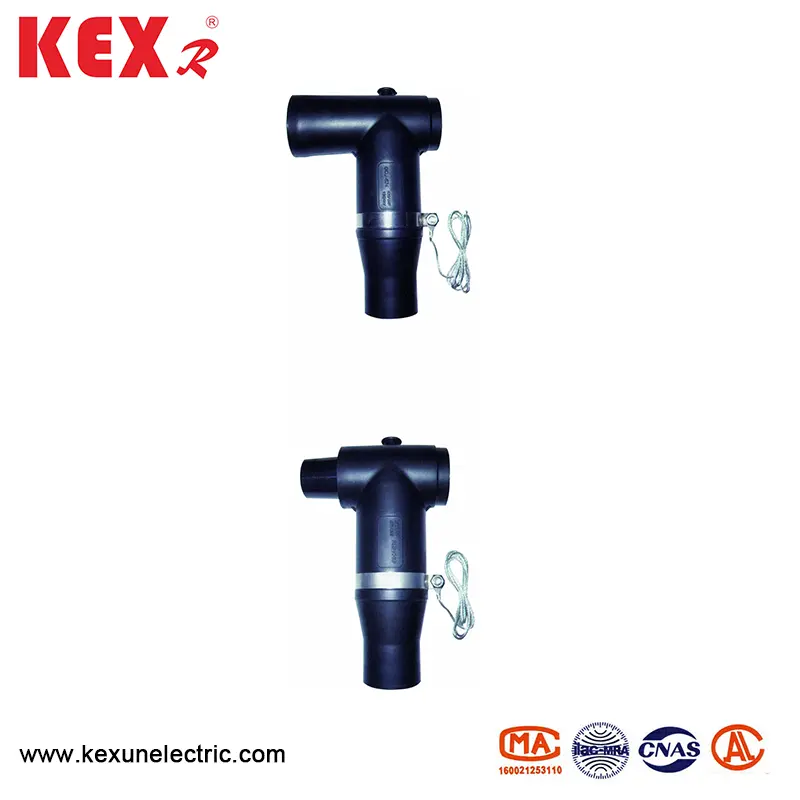

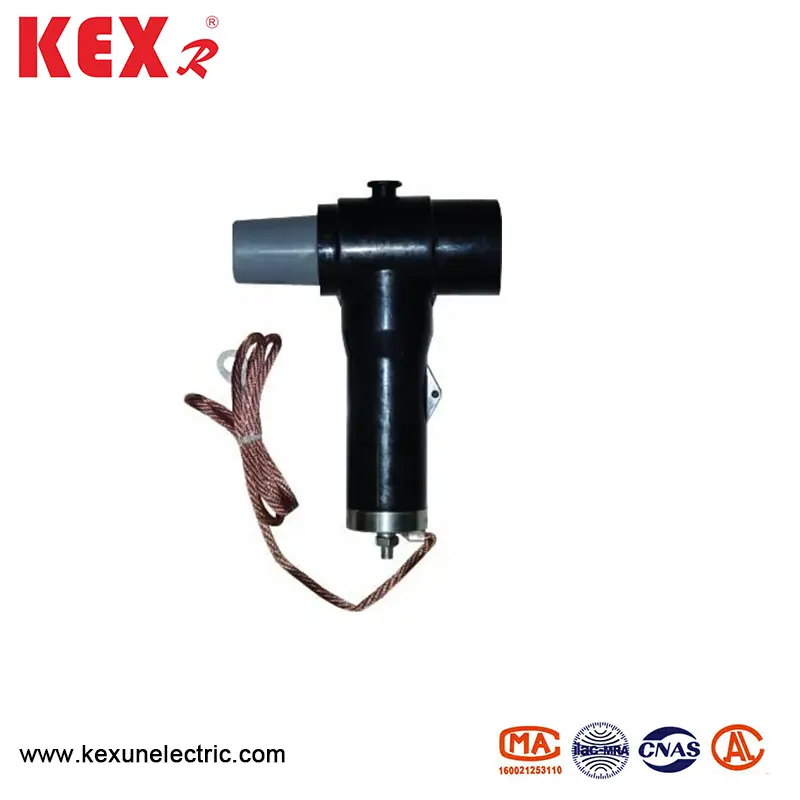

● Produktuen argazkia

◆ Produktuaren ikuspegi orokorra

15KV ukipeneko kableen konektorea EN50181-1997 estandarraren arabera diseinatuta dago, itxura dotorearekin eta 10KV eraztun sareko armairuan aplika daiteke, sareko sukurtsalen kaxa-sisteman edo kaxa transformadorearen sisteman sareko sisteman, sarrerako eta irteerako kable gisa. YHJ-615 atzeko konektore ukigarria edo BL-17 arrosa konektatuz, kanal anitzeko hedapen edo gehiegizko babesa konturatu daiteke. 15kv ukipeneko kable konektorearen korrontea 630a da. 35-400mm²-ko sekzio gurutzatua duen XLPEko kableetarako egokia da.

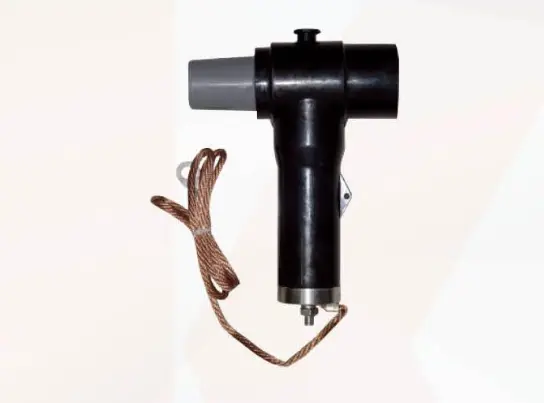

● Produktuen argazkia

◆ Produktuaren ikuspegi orokorra

24kv kable bidezko konektorea EN50181-1997 estandarraren arabera diseinatuta dago, itxura dotorearekin, eta 24kv eraztun sareko armairuan, sareko sukurtsalen sareko sisteman edo kutxa transformadorearen sareko sisteman sar daiteke. Alanbre eta kable konexioa. YHJ-625 atzeko konektore ukituak edo BL-30 arrosterrak konektatuz, kanal anitzeko hedapen edo gehiegizko babesa konturatu daiteke. Konektore ukigarriaren korrontea 630a da, hau da, XLPE potentzia kableetarako egokia da 35 ~ 400mm² Cross atalarekin.

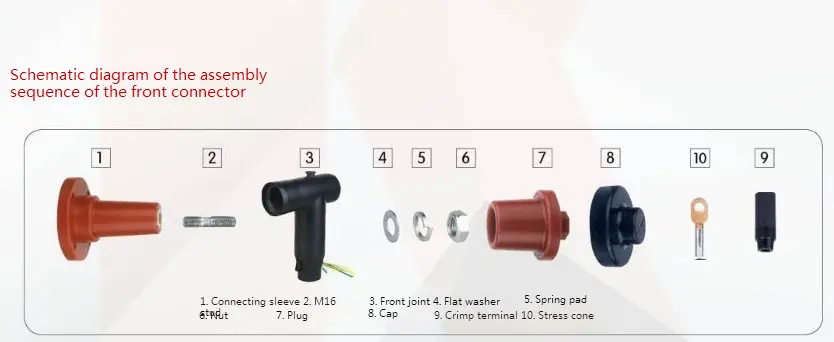

◆ Aurreko muntaketa sekuentziaren diagrama eskematikoa

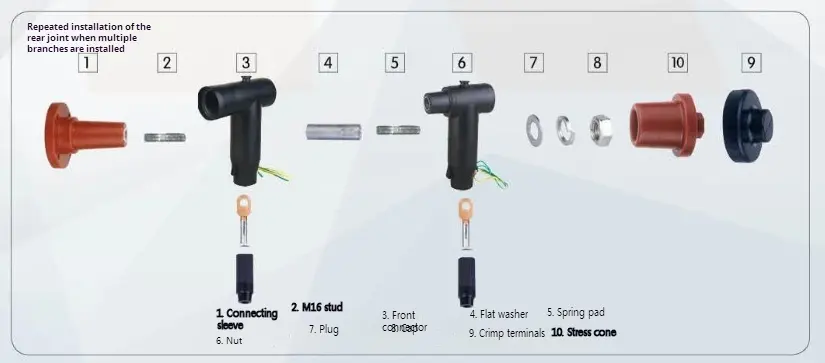

◆ Aurrealdeko artikulazioen eta atzeko junturaren muntaketa sekuentziaren diagrama eskematikoa
