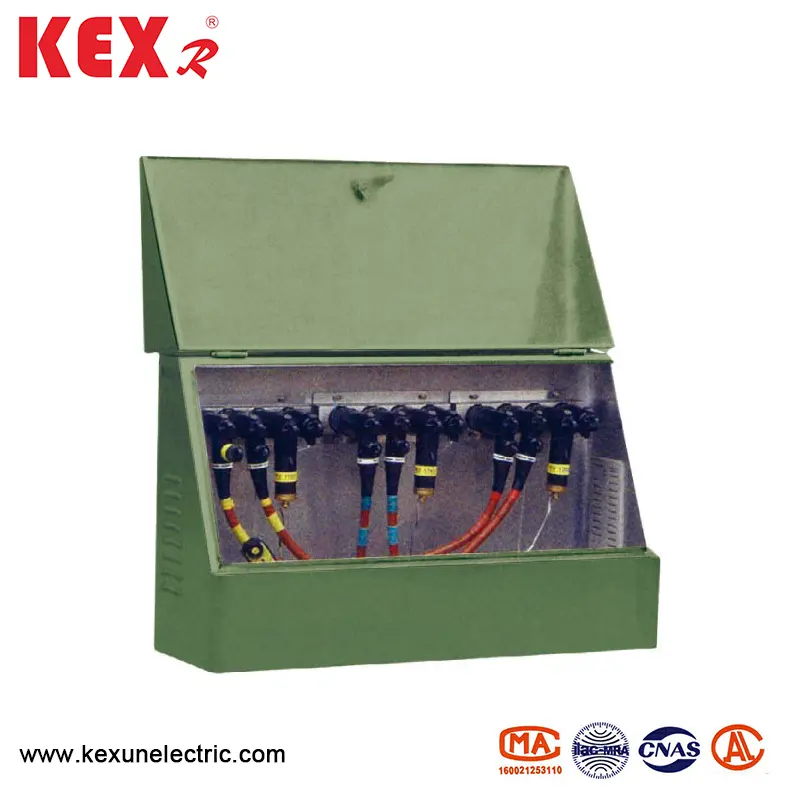

25kv amerikar kablearen sukurtsala

● Erabilera baldintzak

25kv amerikar kablearen sukurtsala egokia da baldintza hauen arabera erabiltzeko.

▶ Ingurumenaren tenperatura: -30 eta 40 artean ℃

▶ Haizearen abiadura: 34m / s azpitik (700pa baino gutxiago)

▶ Hezetasuna: eguneroko batez besteko hezetasuna% 95 baino gutxiago; hileko batez besteko hezetasuna% 90 baino gutxiago

▶ Shockproof: azelerazio horizontala ez da 0,4 m / s baino gehiago eta azelerazio bertikala ez da 0,15 m / s baino gehiago.

▶ Instalazio gunea jotzea: 3 ° baino gutxiago

▶ Instalazio Ingurunea: DFW motako airearen airea 25kv estatubatuar kablearen kutxa koadroan ez da, jakina, gas korrosiboak, ura lurruna eta abar kutsatu behar da, eta ez dago bibrazio bortitzik instalazio gunean.

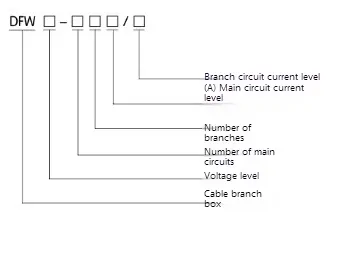

● Esanahia eredua

● Parametro teknikoa

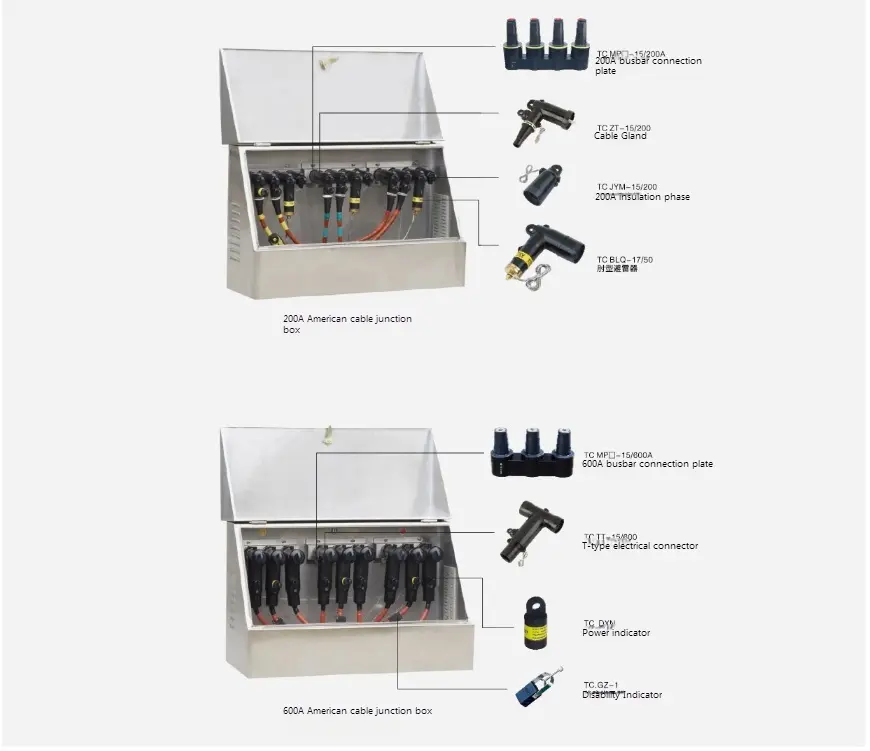

● Adibidez 25kv Cable AMERIKAREN AURKIBIDEA

Gunearen muga amerikarraren kaxa-kutxa ezin bada kokatu, kable-juntadurekin zuzenean konbinatu daiteke kable-adar ugari osatzeko (autobus barra behar ez da behar, eta konexio metodoa hurrengo adibidean agertzen da) eta kable lubaki batean edo beste leku batzuetan agertzen da. 1. adibidea Sarrerako eta irteerako lau lerro (2 × 600A + 2 × 200a) talde bakoitzak T-II kable bidezko bi konektore ditu, bi ukondoko konektoreak eta bitarteko konektorea. T-ⅱ Cable Connector 200a ukondoko kablearekin lotuta dago (beste aldea isolatutako oxidoaren arrosteriarekin lotuta dago).

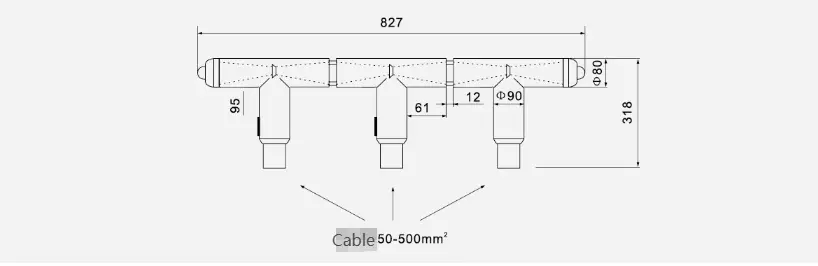

Ikusi beheko irudia tamaina adibideetarako:

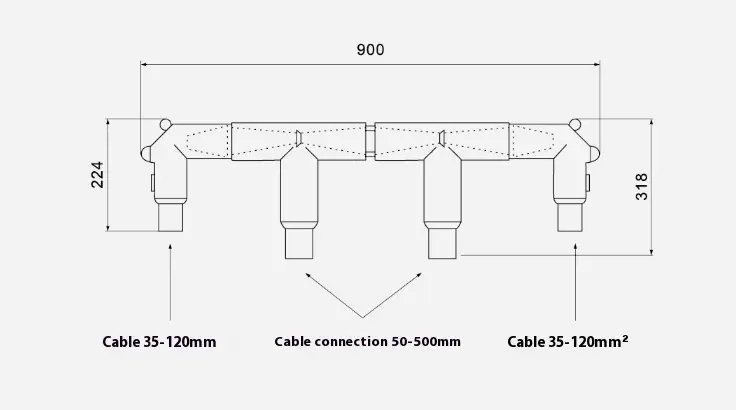

2. adibidea 2. sarbide-lerroak (3x600a) fase bakoitza hiru formako kable bidezko konektoreek eta bi bitarteko konektatzeko konektoreek osatzen dute. Ikusi beheko irudia dimentsioetarako eta adibideetarako:

● Adibidez diagrama
