35kv kable bidegurutzeko kutxa

○ 35kV kable bidegurutzeko kutxa nagusia

▶ Tentsio kalifikatua: 35kv (IEC 62271-200 eta GB / T 11022 arauak betetzen).

▶ Isolamendu osoa eta zigilatze osoa: isolamendu sendoa (esaterako, erretxina epoxia eta silikonazko kautxua) edo SF6 gasaren isolamendua, eta ez dago eroale biluzik, IP65 / IP67 babes-maila duena.

▶ Europako Plug-in teknologia: estandar estandarraren kable bidezko konektoreak (laguntza zuzeneko operazioa (tresna bereziak behar dira).

▶ Diseinu modularra: sarrerako eta irteerako lerroak malguki zabaldu daitezke (adibidez, 1, 3tik, 2 eta 4. kanpora).

▶ Hautaketa adimentsua: akatsen adierazlea, tenperatura sentsorea, DTU (Banaketa terminala) integratu daiteke.

○ 35kV kable bidegurutzeko koadroaren egiturazko konposizio tipikoa

▶ kutxa

Altzairu herdoilgaitza / SMC material konposatua korrosioarekiko erresistentea da eta kanpoko erabilerarako egokia da (-40 ℃ ~ + 70 ℃).

▶ Autobus isolatua

Kobrea edo aluminiozko zuzendaria, silikonazko kautxua / EPDM isolamendua, potentzia maiztasuna tentsio ≥70kv, tximistaren bultzada 170kv.

▶ Kablearen konektorea

35KV-k plug-in konektore ezkutuak (esaterako, T motako eta ukondo motakoak) proba puntuekin (aukerakoa).

▶ Babes-gailua

Tximistaren arrosterra, zirkuitu laburreko akatsen adierazlea eta zuzeneko pantaila hauta daitezke.

▶ Lurrun sistema

Kutxa eta kable bidezko geruza modu fidagarrian oinarritu dira (lurreko erresistentzia ≤4ω).

○ 35kv kable bidegurutzeko kaxa instalazioa eta funtzionamendua eta mantentzea

 ◆ Instalazio baldintzak

Kablearen banda eta ebaketa: zehaztasunez bat datozen zehaztapen bateratuekin (akatsen errorea 1 mm) isolamendu geruza kaltetu ez dadin.

▶ Konektagailuaren instalazioa: kontaktuaren gainazala garbitu eta silikonazko koipea aplikatu oxidazioa ekiditeko. Estutu momentu giltza batekin (adibidez, T-Joint-ek 35 ~ 40N m behar ditu).

▶ Lurreratzea: kutxa eta kable-armarria modu fidagarrian oinarritu behar da (lurreratzeko erresistentzia ≤4ω).

◆ Operazio segurua

▶ Egiaztatu elektrizitatea energia-porrotaren ondoren, eta higatu eskularruak eta betaurrekoak funtzionatzen dutenean.

▶ Ziurtatu lurreko etengailua itxita dagoela (baldin bada) konektorea konektatu aurretik.

◆ Mantentze iradokizuna

▶ Urteko ikuskapena: infragorriko tenperatura neurtzea (tenperatura igoeraren tenperatura kontrolatzera bideratuta).

▶ Zigilu ikuskapena: ordezkatu zigilatzeko eraztuna bost urtean behin (hezetasuna eta hautsa egiaztatzea).

▶ Isolamendu proba: 3 urtez behin tentsio proba bat egitea.

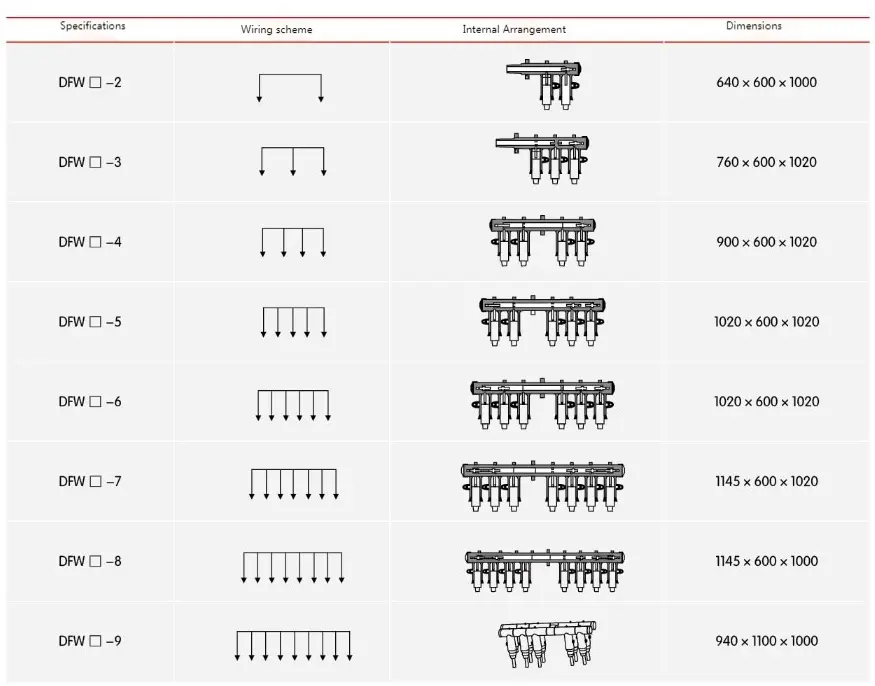

● 35 kv-ko Europako motako kable bidegurutzeko koadroko parametro teknikoa

● 35kv Europako mota kable bidegurutzeko laukiaren zenbakia Deskribapena
