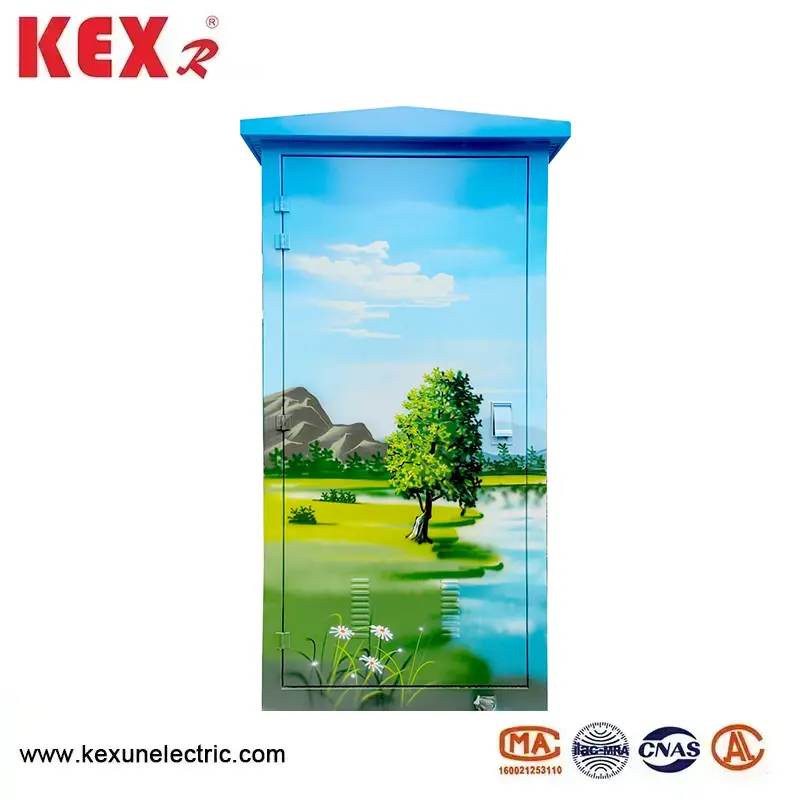

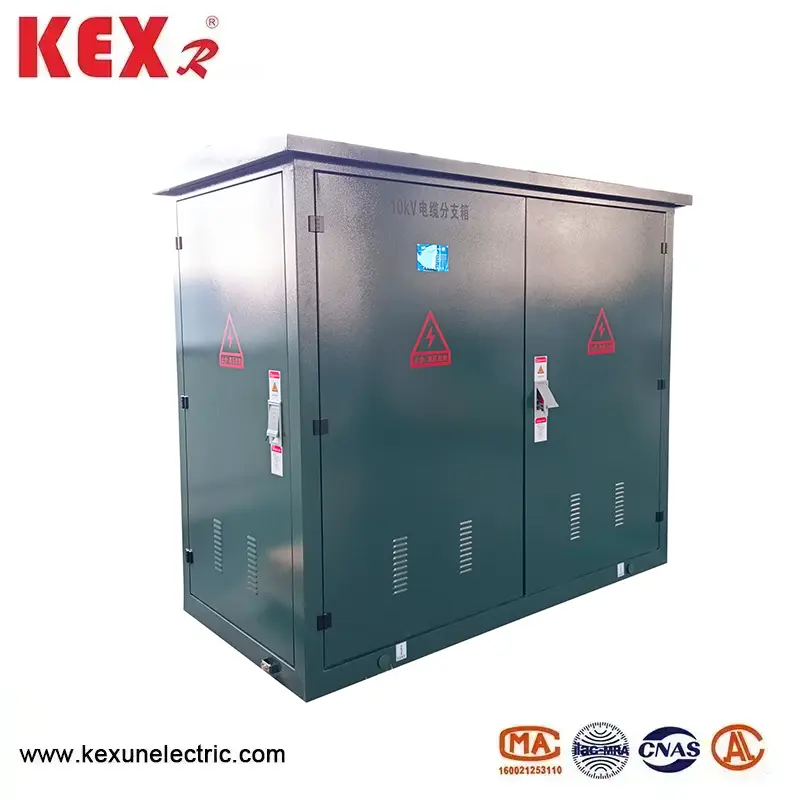

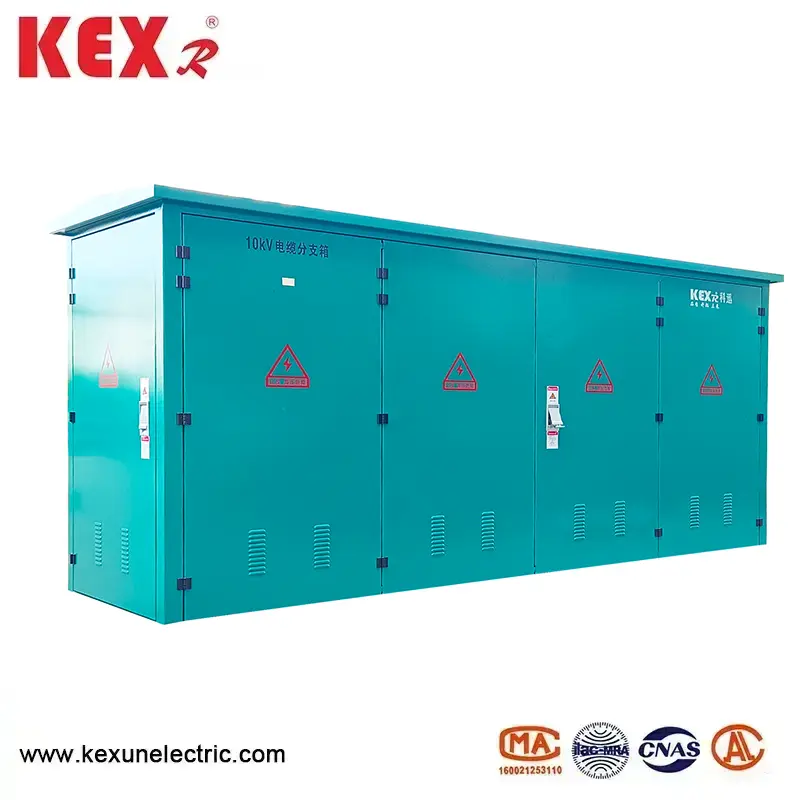

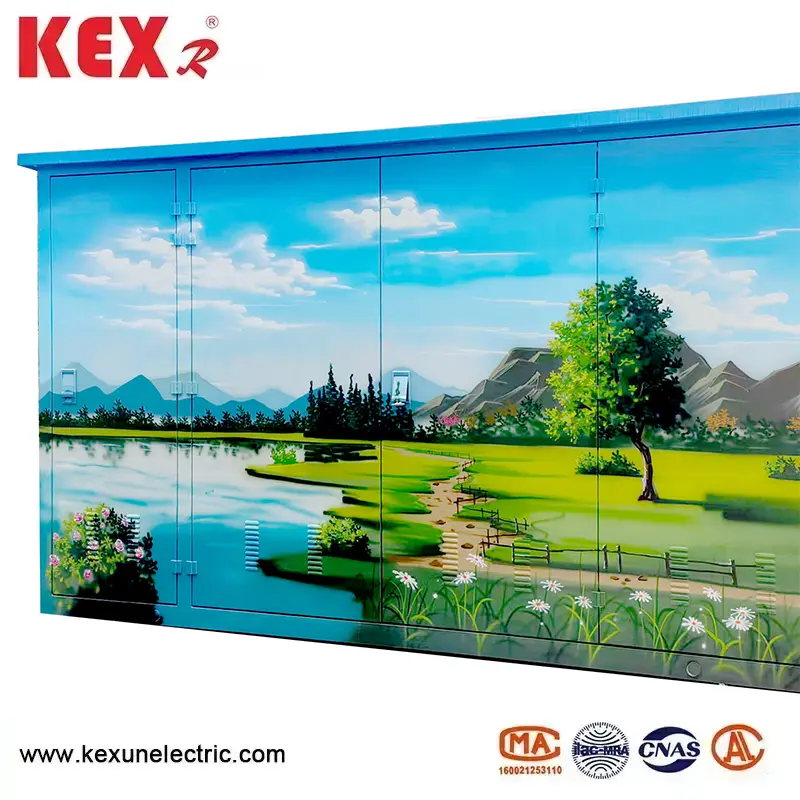

24kV-ko kable banatzailea

● 24 kV-ko kable zatitzaile-kutxaren oinarrizko ezaugarriak

▶ Tentsio-maila: 24 kV-ko kablearen zatiketa-kutxa baloratzeko tentsioa 24 kV-koa da (IEC 62271-200 edo GB/T 11022 arauarekin bat datorrena).

▶Erabat isolatuta dagoen zigilua: zuzeneko piezak isolamendu solidoarekin edo SF6 gasarekin isolatuta daude, agerian dauden eroalerik gabe, hautsaren aurkako eta iragazgaitza (IP65/IP67).

▶Europako estiloko plug-in-teknologia: T motako edo ukondo motako kable blindatutako konektoreak estandarrak dira, eta zuzeneko entxufea onartzen da (tresna bereziak behar dira).

▶Hedapen modularra: unitate estandarrak (adibidez, 1 sarrera, 4 irteera, 2 sarrera eta 6 irteera) malgutasunez konbina daitezke geroago ahalmenaren hedapena laguntzeko.

● 24 kV-ko kablea zatitzeko kutxa ohiko egitura

▶ Kaxa altzairu herdoilgaitzez / SMCz egina dago, korrosioarekiko erresistentea eta kanpoko diseinua (-40 ℃ ~ + 70 ℃).

▶ Isolatutako autobusa kobrez edo aluminioz egina dago, silikonazko kautxuz / EPDM isolamendu geruzarekin bilduta, eta isolamendu-maila ≥50kV da (potentzia-maiztasunaren jasateko tentsioa).

▶Kable-konektorea

24 kV-ko konektore blindatua (esaterako, RIP mota eta EPDM isolamendua) proba-puntuarekin (aukerakoa).

▶ Babes-gailua zirkuitu laburren akatsen adierazlea, zuzeneko pantaila eta tximista-erasogailuarekin horni daiteke.

Lurreratze sistema kaxa lurreratzeko terminala+kablearen blindajea lurra, lurrerako erresistentzia ≤4Ω.

●24kV-ko kable zatitzaileen aplikazio-eszenatoki tipikoak estruktura tipikoa

▶ Zentral energetiko berria: itsasoko energia eolikoa 24 kV-ko kolektore-lerroa.

▶Parke industriala: goi-tentsioko motor edo transformadorearen kable-adarra.

▶Meategia/petrolio eremua: 24kV-ko adar-kutxa leherketarako (Ex d IIC T4).

▶Hiri tentsio handiko banaketa-sarea: kable-eraztun-sareko armairuaren eskema alternatibo bat (espazioa aurreztea)

● 24KV Europar motako Kable Banatzeko Kutxaren Baldintzak erabiltzea

Europako 10KV motako kable banaketa-kutxaren giro-tenperatura: -30 ~ 40 ℃

Haizearen abiadura: 34 m/sl-ren baliokidea eta 700 Pal baino gehiago ez

Hezetasuna: eguneko batez besteko hezetasun erlatiboa ez da % 95 baino gehiago

Hileko batez besteko hezetasun erlatiboa ez da % 95 baino gehiago

 Kolpeen aurkakoa: azelerazio horizontala ez da 0,4 m/s² baino gehiagokoa eta azelerazio bertikala 0,15 m/s² baino handiagoa.

Europako kable banaketa-kutxaren instalazio-gunearen inklinazioa: 3 baino gutxiago

Instalazio-ingurunea: Inguruko airea ez da garbi egon behar gas korrosibo, erregai, ur-lurrun eta abarrengatik kutsatu behar, eta instalazio-guneak ez du bortizki bibratu behar.

● 24KV-ko Europar motako Kable Banatzeko Kutxaren parametro teknikoa

● 24KV Europako motako kable zatitzeko kutxa Eskadiren zenbakiaren deskribapena

Ohiko galderak

Q: 24KV adar-kutxaren MOQ

A: 1 multzo ere sal ditzakegu.

G: Produktu mota honen bermea?

A: 12 ~ 24 hilabete
