Hiri banaketa azpiestazioa

● Esanahia eredua

● Produktuaren sarrera YB-12 motako hiri banaketa azpiestazio

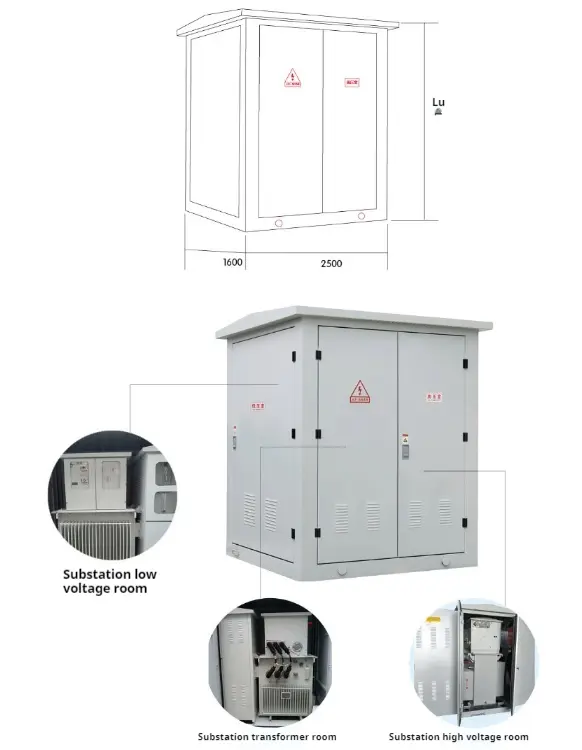

◆ Egitura integrala

Hiri banaketa azpiestazioa hiru zatitan banatuta dago batez ere: tentsio handiko etengailua, transformadore gela eta tentsio baxuko etengailua, bereizita garraiatu daitekeena.

Azpiestazioak ziklo handiko bero-xahutzeko diseinu paregabea hartzen du produktuaren tenperatura igoera maila ziurtatzeko, eta gelen arteko zigilatze bereiziak ez du gelen artean bero trukea eratuko.

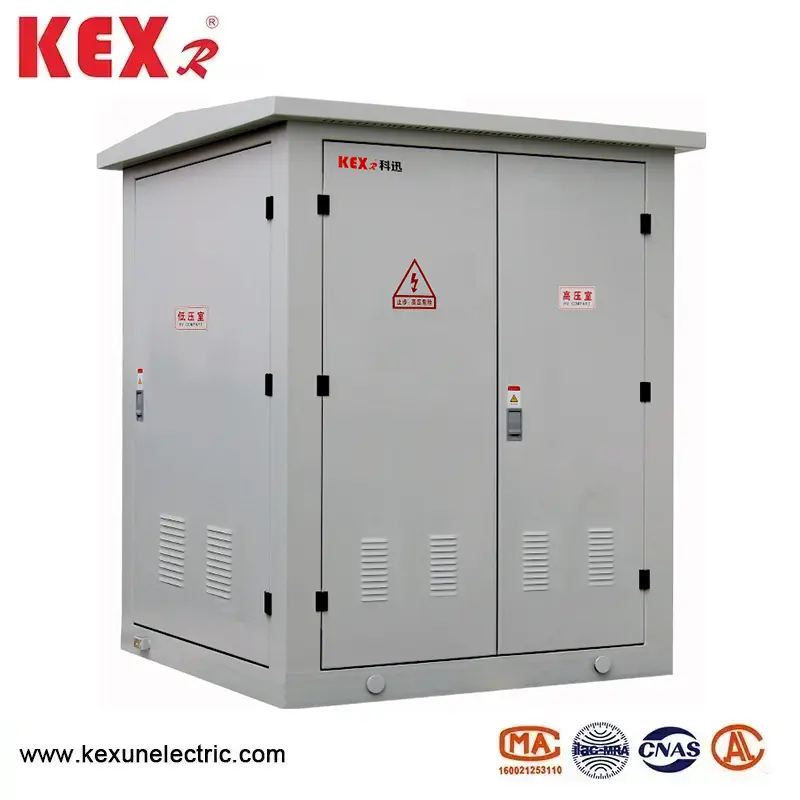

Hiriko banaketa azpiestazioaren maskorra kalitate handiko altzairu herdoilgaitzezko plaka batez egina dago.

Altzairuzko plakaren egituraren zati guztiek korrosioaren aurkako tratamendu berezia izan dute, eta altzairu herdoilgaitzezko plakaren egiturak korrosioarekiko erresistentzia eta indar mekaniko ona du.

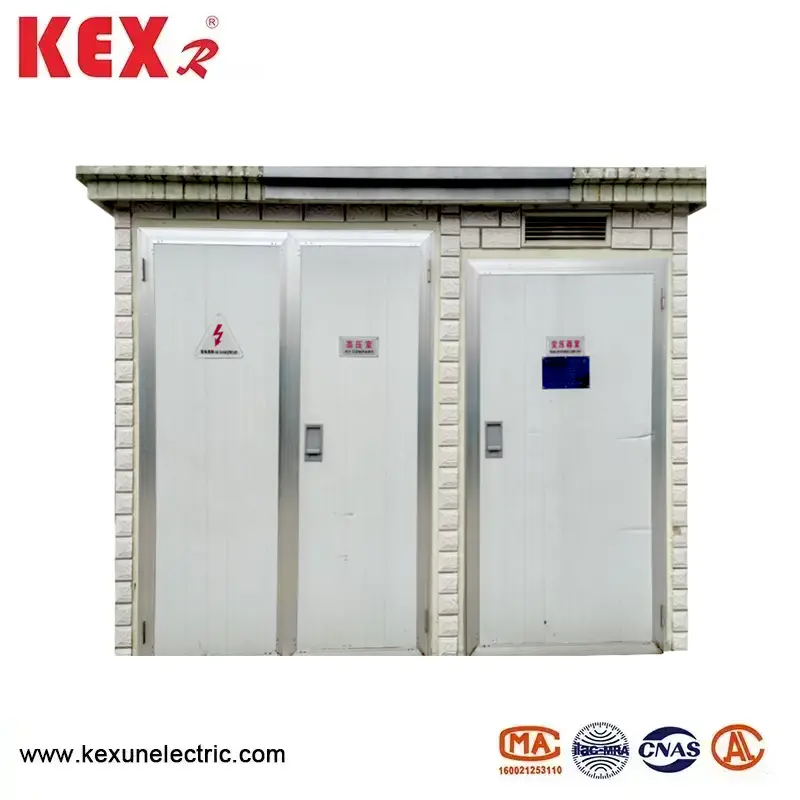

Azpiestazioa zuzenean instalatu daiteke etxe barruan eraikin osagarririk gabe, kostua eta espazioa aurrezten dituena eta komenigarria da instalatzeko.

◆ Presio handiko ganbera SF6 Gas betetako switchear gure enpresak garatutako tentsio altua lortzeko, eta aldagailu eta busbar guztiak altzairu herdoilgaitzezko kaxa batean itxita daude kanpoan kargatutako altzairu herdoilgaitzezko kaxa batean. Funtzionamendu segurua eta fidagarritasun handia; Diseinu guztiz modularra, modulu guztiek albo-irteerako konexio modua eta goi-hedapenaren konexio modua konturatu daitezke energia kontsumoaren eskakizunen arabera, eta hornidura-eskemaren beharrak asetzeko gehienezko neurrira.

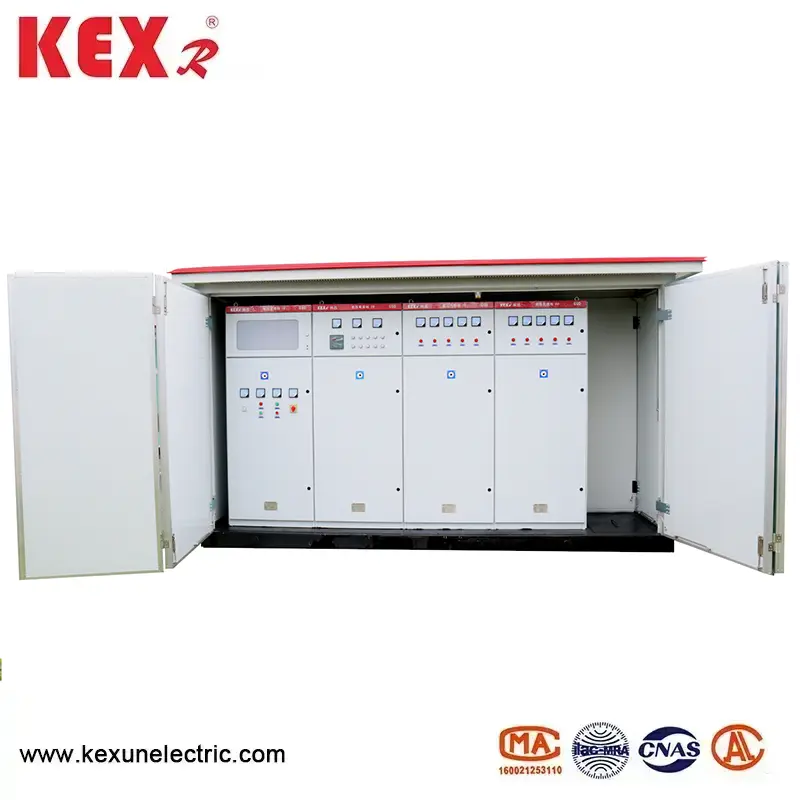

◆ Presio baxuko ganbera Tentsio baxuko alboko sarrerako eta irteerako lerroak moldatutako kasu zirkuitu berriekin osatuta daude, tamaina txikiak direnak, arkupean eta ordezkatzeko errazak dira. Babes Kontrolatzaile Integraleko funtzio anitzekoa eta erreaktiboen konpentsazio-gailu integratu berria.

◆ Transformadorearen gela epoxi erretxinarekin erabat isolatuta dago, eta isolamendua eta beroarekiko erresistentzia maila da, eta transformadoreak ez du inolako errekurtsorik onartzen, eta ez du inolako gasa edo bestelako produkturik sortzen.

◆ Barne konexioa Tentsio transformadorea eta txinatar etengailu solidoa konpainiaren isolatutako kableen osagarrien bidez konektatuta daude, seguruak, fidagarriak eta erabat isolatuak.

● Presio handiko alde

Azpiestazio integratu adimendunaren tentsio altua, normalean, karga-etengailuaren konbinazio elektrikoaren bidez babesten da. Fusiblea fase batean piztu ondoren, hiru faseko lotura bidaiak. Karga-etengailua aire konprimituaren, hutsean, sufre hexafluoruro eta abar aukeratu daiteke eta funtzionamendu mekanismoa banatu daiteke automatikoki berritzeak eguneratzeko. Fusiblea tentsio handiko uneko metxa da aurrelari batekin, ekintza fidagarria eta apurketa ahalmen handia duena. Ikusi beheko taula parametro tekniko nagusietarako. 800kva baino gehiagoko transformadoreentzat, Zn12, Zn28 eta VS1 bezalako hutsezko zirkuituak hautatzeko aukera izan daitezke.

● Presio baxuko alde

Behe-tentsioko alboko etengailu nagusiak zirkuitu universal edo adimentsua onartzen du babes selektiborako; Outlet switch-ek plastikozko shell mota berri bat hartzen du bolumen txikiarekin eta arkamendu motzarekin, gehienez 30 zirkuitu; Tracking Automatiko adimendunak Potentzia erreaktiboaren konpentsazio gailuak kontaktorea eta kontakturik gabeko aldaketen moduak ditu erabiltzaileek aukeratzeko.

● Hiriko banaketa azpiestazioaren transformazioa

Integratutako azpiestazio adimendunak galera baxua, olioa murgilduta, erabat zigilatuta S9, S10 eta S11 serieko transformadoreak ditu eta, gainera, erretxina-oso txikiak edo Nomex paperezko isolatutako paperezko transformadoreak. Behean orga batez hornituta dago, eta transformadoreak erraz sartu eta irten daitezke.

◆ Karga-etengabeko parametro teknikoak

◆ Tentsio handiko fusiblearen parametro teknikoak

◆ Tentsio baxuko zirkuituaren apurtzaileen parametro teknikoak

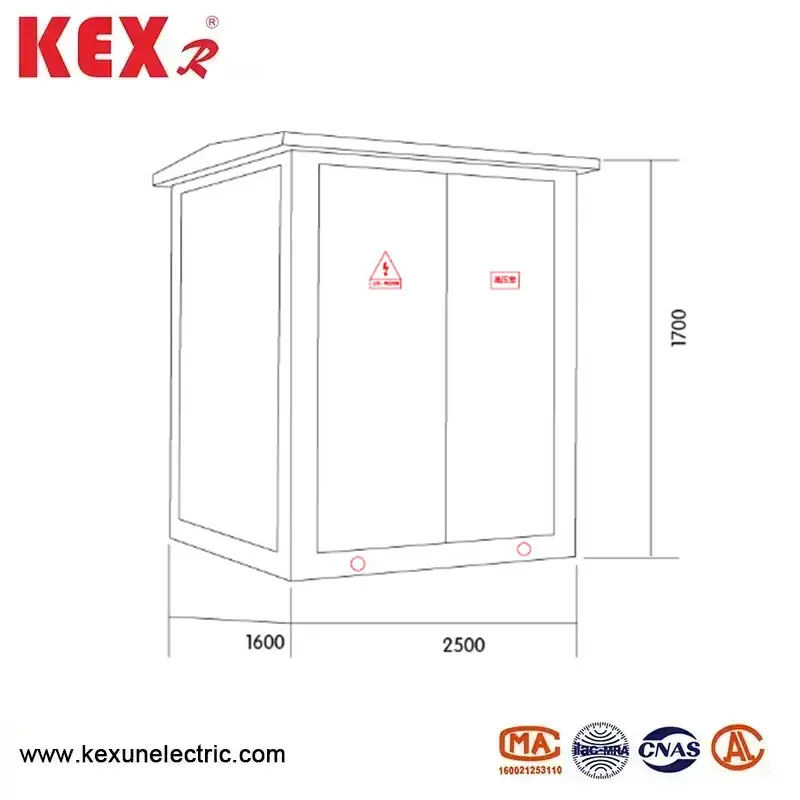

● Diseinuaren dimentsioaren diagrama
