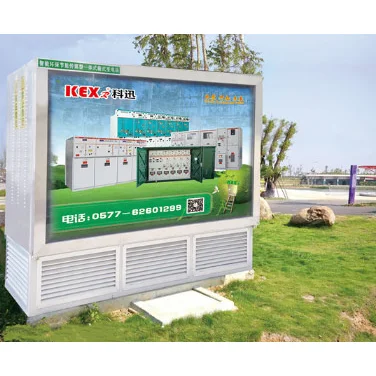

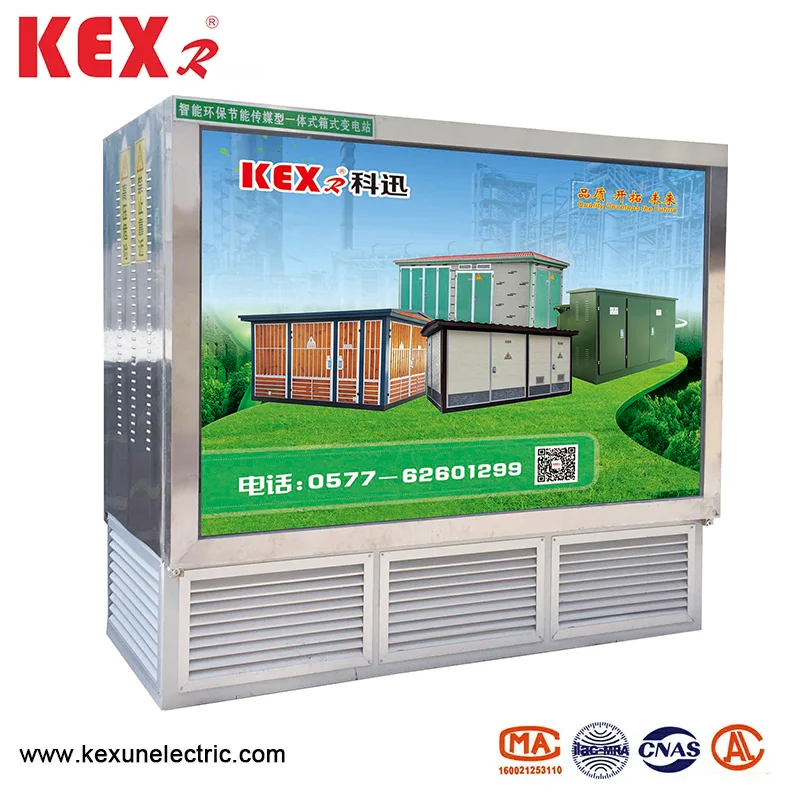

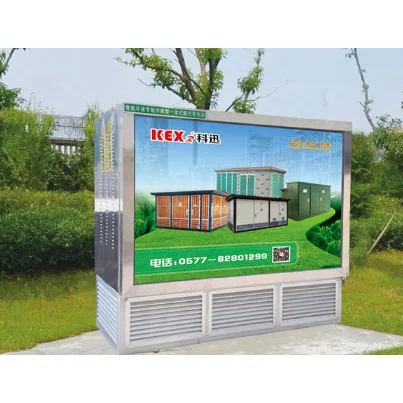

Lurpeko azpiestazio

● Produktuen ikuspegi orokorra

YBD-12 motako paisaia lurzoruaren azpiestazioak hiri-diseinu ekologikoaren kontzeptuarekin bat dator, eremu txiki bat okupatzen du eta ingurumena edertzen du. Hiri trafikoko enborrak, bizitegi-eremuak, aireportuak, geltokiak, autopista eta bestelako lekuetarako egokiak dira eta hiriko banaketa sareko ekipoen eraldaketaren joera bihurtuko da.

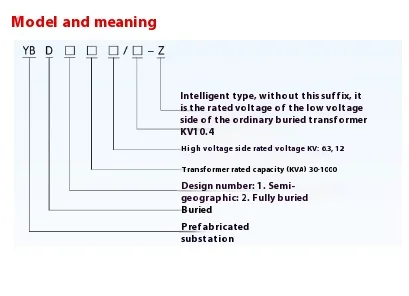

● YBD-12 motako paisaia azpiko azpiegaren ereduaren azalpena

Kutxa azpiegitura tradizionalarekin alderatuta, lurpeko azpiestazioak honako abantaila nabarmenak ditu:

▶ Estetika eta ingurumen harmonia

Ohiko kaxa-azpiestazioak inguruko ingurunearekin oso ondo koordinatu ezin duen eremu zabala da eta lurpeko azpiestazioak banaketa kutxa txiki bat du, eta horrek ez du inguruko ingurunean eragingo.

▶ Energia aurreztea

Energia aurrezteko eta kontsumitzeko murrizketa gizarte osoaren adostasuna bihurtu da. YBD-12 motako paisaia lurzoruaren azpiegiturako nahiago izan duten transformadoreek galera txikiko transformadoreak dira, hala nola S11 serieak, S13 serieak eta SBH15 serieak erabiltzaileen eskariaren eta horniduraren arabera.

▶ Zarata murriztea

Transformadorearen zarata burdinaren nukleotik dator, eta kutxako eraldatzaile arruntaren lurreko altuera 1,2 milioi ingurukoa da, jendearen loari eragiten diona. YBD-12 motako paisaia lurpeko azpiestazioa lurpean instalatzen da, eta bere zarata murriztu egin daiteke, eta horrek eragin gutxi du egoiliarretan.

▶ Bezeroentzako balioa sortu

Paisaia lurpeko azpiestazioa erabat aurrefabrikatu daiteke Kexunen, ekoizpen ziklo laburrarekin, inbertsio txikiak eta efektu azkarrak. Hiriko errepide nagusietan eta autobideetan instalatutako azpiko azpiestazioa publizitate argi-kutxa aldatzeko gailua da lurrean, eta bere publizitate argi-kutxen posizioak publizitate onurak emango ditu denbora luzez bezeroei.

▶ Automatizazio altua

YBD-12 motako lurpeko azpiestazioak tentsio handiko eta tentsio baxuko etengailuen funtzionamenduaren egoera salatu dezake kontrolatzaileari, Neurketa eta Kontrol Gailu Integralaren bidez GPRS haririk gabeko sare teknologia erabiliz, eta horrek asko errazten du azpiestazioaren funtzionamendua eta erabilera.

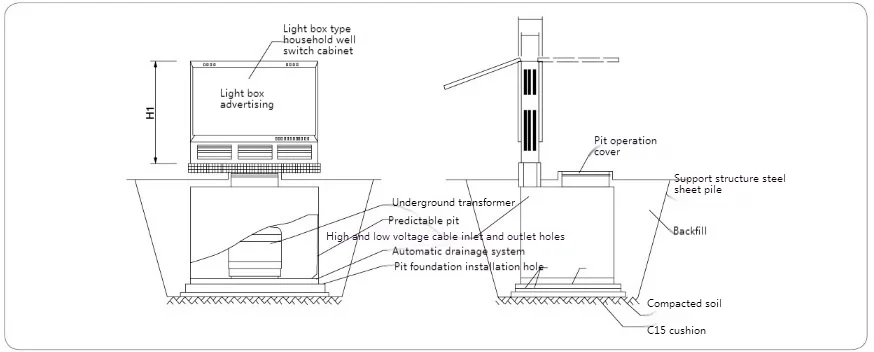

● YBD-12 motako paisaia azpiko azpiegitura instalazioaren diagrama

Oharra:

1. Goiko dimentsioak erreferentziarako soilik dira. Mesedez, ikusi fabrikatzaileak emandako marrazkiak benetako dimentsioak ordenatzean.

2. Produktua lurpeko transformadoreak, argi kaxa kanpoko aldagaiak eta hobi aurrefabrikatuak osatzen dute. Fabrikan aurrez muntatutako ekipamendu multzo osoa da, eta Argi kaxa aldatzeko armairuaren maskorra altzairu herdoilgaitzez osatuta dago;

3. Zulo aurrefabrikatua erabat zigilatuta dago eta iragazgaitza da. Zuloaren goiko estalkiaren gainazala solairu karratuarekin apainduta dago eta hobiaren beheko kutxa metalezko zeramikaz egina dago, eta horien korrosioaren aurkako tratamendua da.

4. Zuloaren goiko estalkia zulagarria da. Zuloa ireki ondoren, zilindro batek babestu eta kokatuta dago. Eromoaren bidez, lurpeko transformadorearen langilea behatu eta funtzionatu daiteke zulotik sartzeko kableen segurtasun konexiorako.

5. Boltsa leherketak hobiaren oinarriaren tamainaren arabera txertatu behar direla iradokitzen da. Zuloa lekuan egon ondoren eta finkoa da, bete lurzorua horizontaren arabera, eta gero landatu turf.

● Bi eskema tipikoen marrazkiak diseinatu

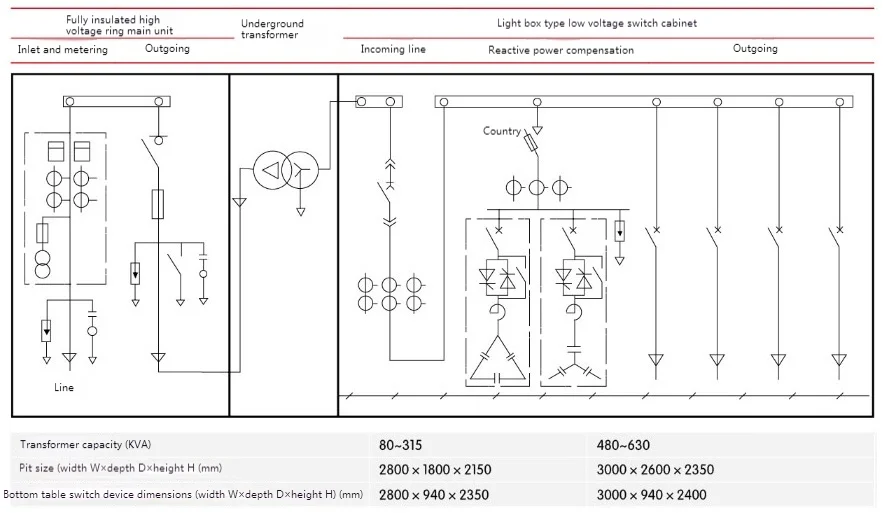

◆ HV eraztuna Uniy + Lurpeko Transformadore + Tentsio baxuko neurketa:

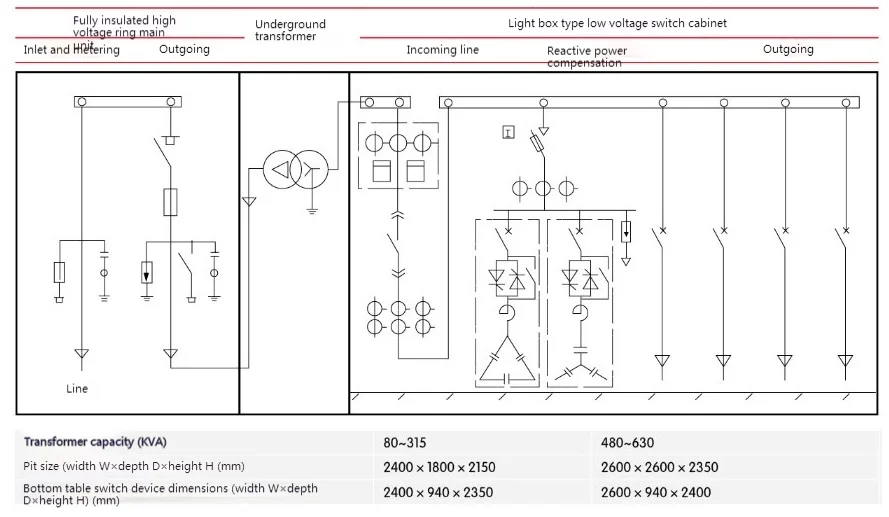

◆ HV eraztun unitate nagusia + tentsio altuko neurgailua + Lurpeko Transformadorea + LV elikadura:
