Junction kutxa fotovoltaikoa
Txinako Fabrikan Kexun-ek sortutako Junction fotovoltaikoko kutxa egokia da tandem energia-sorkuntza sistema fotovoltaikoetarako, tandem bihurgailuaren eta energia-sarearen sistemaren potentzia babesteko garrantzitsua da. Bigarren mailako tximistaren babesa hartzen du eta babes maila IP65 da, kanpoko instalaziorako erabiltzen dena iragazgaitza, hautsa, ultravioletaren babesa eta gatz spray korrosioaren baldintzak betetzeko.
Eredua: KXHLX
Marka: kexr
Eredua: KXHLX
Marka: kexr
● KXLX motako fotovoltaikoko juntagileen funtzioak
Junction fotovoltaikoen koadroaren barne egitura erraza eta argia da, eta kableatua txukun eta zentzuzkoa da. Fidagarritasun handia eta mantentze sinplea. Kanpoko hormako instalazioak hainbat ingurune gogorretara egokitu daiteke. Material eta tamaina estandarrez gain, erabiltzailearen eskakizunen arabera pertsonaliza daiteke.
● KXHLX motako parametro teknikoak Junction fotovoltaikoko kutxa

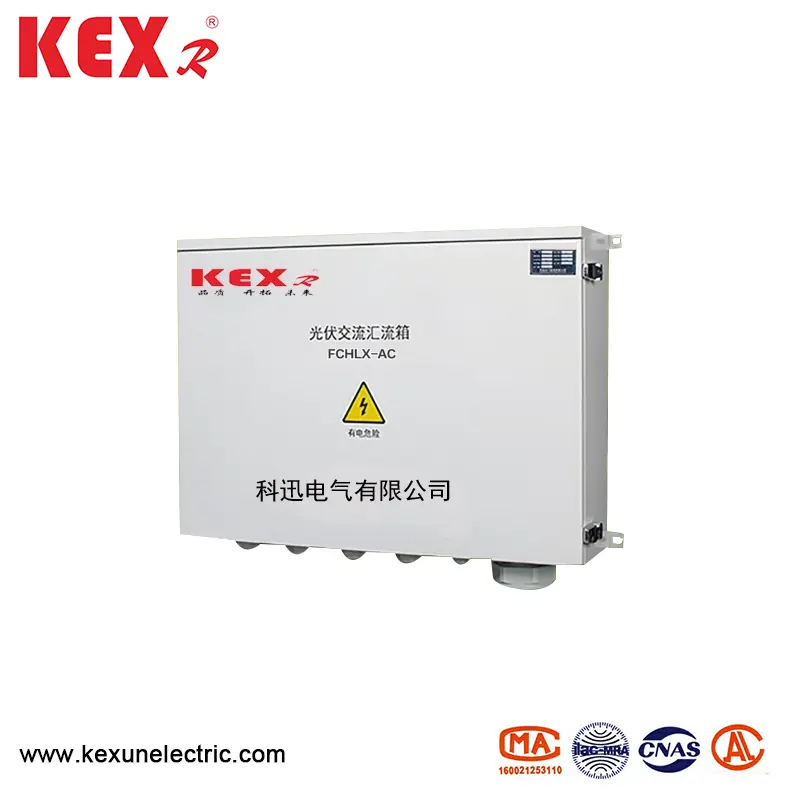

◆ AC motako juntadura fotovoltaikoa kutxa
|
Gai |
Kxhlx-ac4 |
Kxhlx-ac4 |
Kxhlx-ac8 |
|
Sarrerako lerroak |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
Sarrerako tentsio maximoa |
690V |
||
|
Lerroak sarrerako korrontea |
0 ~ 100a |
||
|
Irteera korronte maximoa |
250a |
400a |
600a |
|
Tentsio kalifikatua |
480VAC |
||
|
Tentsioaren babes maila |
480VAC |
||
|
Fluxu nominala (8/20μs) |
20na (bezeroaren eskakizunen arabera bat datozenak) |
||
|
Fluxu maximoa (8/20μs) |
40a (bezeroaren eskakizunen arabera bat datorrena) |
||
|
Erantzun denbora |
<25ms |
||
|
Tenperatura eta hezetasuna |
Lan-tenperatura: -40 ~ 85 ℃,% 95, kondentsazio eta gas korrosiboa |
||
|
Altuera |
4000 m baino gutxiago |
||
|
Kabinete materiala |
Altzairuzko plaka galbanizatu beroa / altzairu herdoilgaitza / hotzeko altzairuzko plaka / ingeniaritza plastikoak |
||
|
Armairu IP titulua |
IP65 |
||
|
Kable konexioaren IP titulua |
IP66 |
||
|
Kable konexioaren neurriak: w * h * d |
800 * 600 * 200 mm |
800 * 800 * 200 mm |
800 * 1000 * 200 mm |

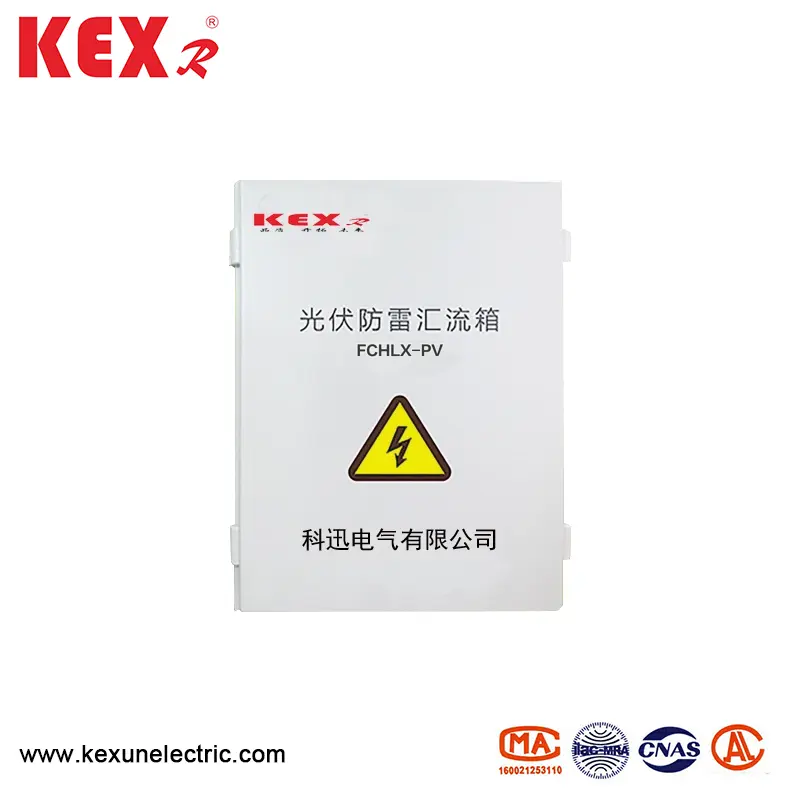

◆ DC mota fotovoltaiko juntagailua kutxa
|
Gai |
|
Buchhlx-pv6 / 2 |
Buchhlx-pv6 / 3 |
Buchhlx-pv6 / 4 |
|
Parametro elektrikoa |
Sistema Max DC Tentsioa |
1000 |
1000 |
1000 |
|
Max marra lerro bakoitza korrontearen sarrera |
20a |
20a |
20a |
|
|
Max Sarrerako lerroak |
6 |
6 |
8 |
|
|
Irteera maximoa aldatu |
32A / 40a |
20a / 32a |
20a / 32a |
|
|
Inverter MPPT kantitatea |
2 |
3 |
2 |
|
|
Irteerako lerroak |
2 |
3 |
2 |
|
|
Tximistaren babesa |
Proba mota |
Bigarren mailako babesa |
Bigarren mailako babesa |
Bigarren mailako babesa |
|
Deskarga uneko nominala |
20ko |
20ko |
20ko |
|
|
Deskarga maximoa |
40KA |
40KA |
40KA |
|
|
Tentsioaren babes maila |
3,8 kv |
3,8 kv |
3,8 kv |
|
|
Gehieneko lan-tentsio jarraia |
1050V |
1050V |
1050V |
|
|
Zutola |
3p |
3p |
3p |
|
|
Egituraren karaktereak |
Plug-in Modulua |
|||
|
Tximistaren babesaren ezaugarriak |
IP titulua |
IP65 |
||
|
Irteera etengailua |
DC Circuit Breaker / DC Birtary Deskonektorea |
|||
|
SMC4 iragazgaitza konektorea |
Konfigurazio estandarra |
|||
|
PV DC Fuse |
Konfigurazio estandarra |
|||
|
PV DC Surge Babesteko Gailua |
Konfigurazio estandarra |
|||
|
Jarraipen modulua |
N |
|||
|
Antireflection diodoa |
N |
|||
|
Kutxa materiala |
Pvc |
|||
|
Instalatu metodoa |
Hormako zintzilikatzeko mota |
|||
|
Lan tenperatura |
-25 ~ 55 ℃ |
|||
|
Altuera |
2000m |
|||
|
Baimendutako hezetasuna |
0 ~% 95, kondentsazioa ez |
|||
|
Zabalera * altuera * sakonera (mm) |
400 * 300 * 160 |
500 * 400 * 190 |
500 * 400 * 190 |
|
