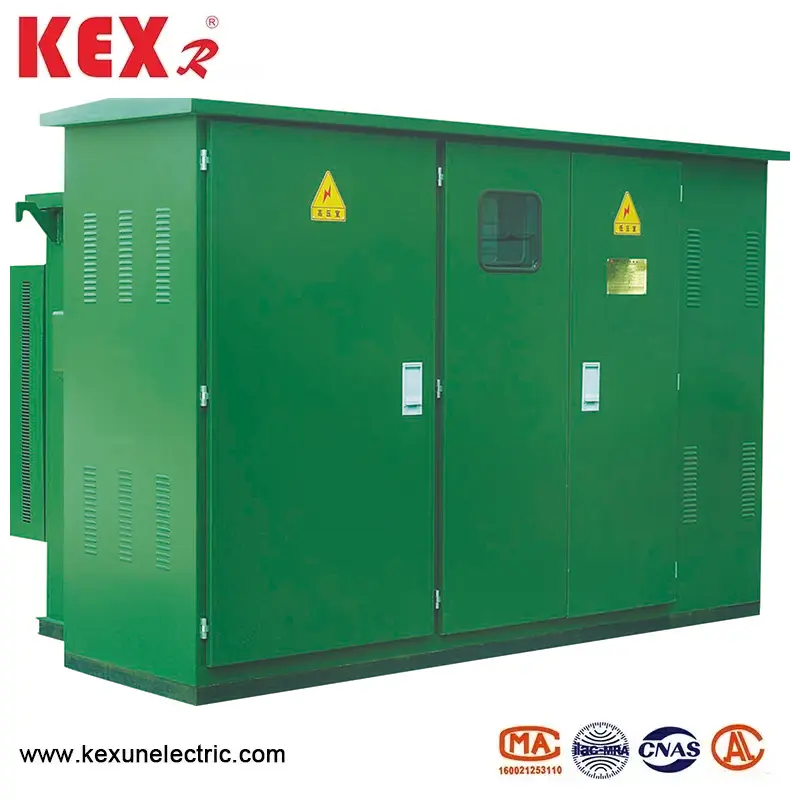

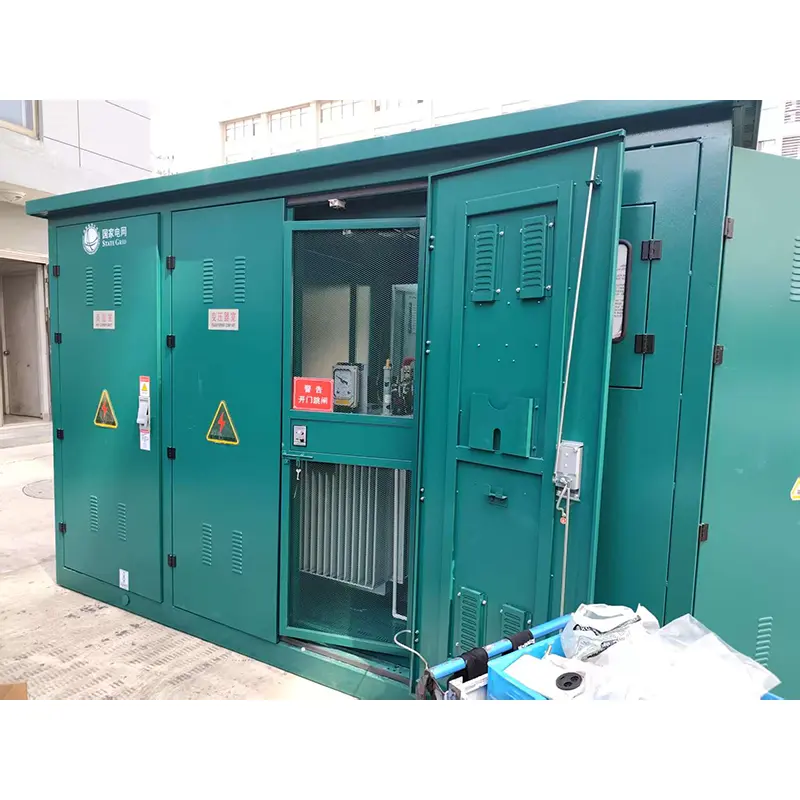

American motako azpiestazio itxia

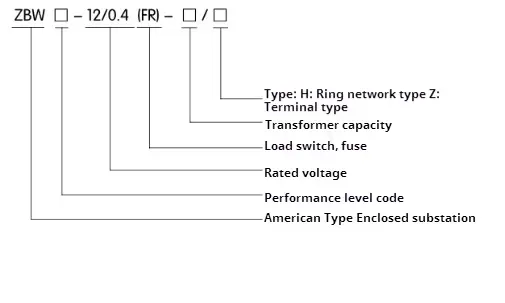

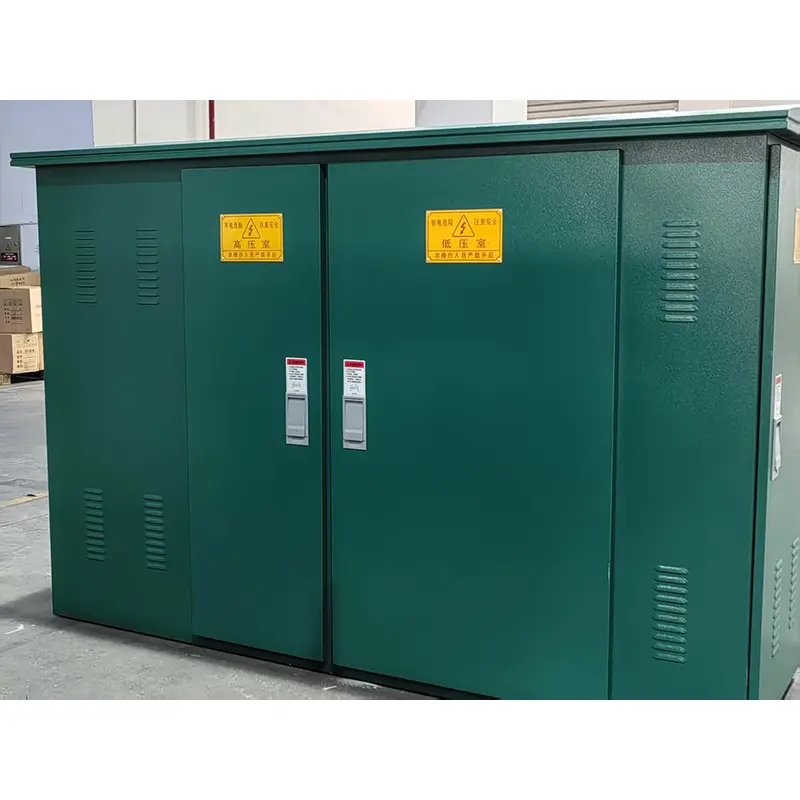

● ZBW-12 motako estatubatuar motako azpiestazio itxia duen esanahia

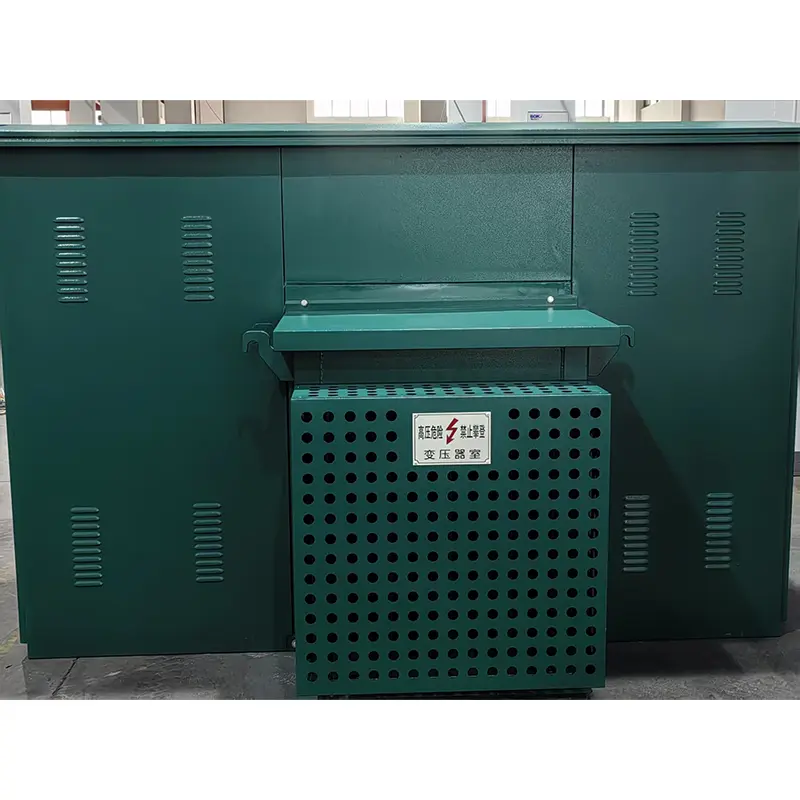

● American motako azpiestazioaren egituraren ezaugarriak

1. American motako azpiestazio itxiak egitura trinkoa hartzen du, bolumen txikia, Europako Europako koadroko transformadorearen 1/3 ~ 1,5 inguru, solairuko espazioa asko murriztuz.

2. Egitura guztiz itxita eta guztiz isolatuta, ez da isolamendu distantzia behar, eta segurtasun pertsonala fidagarria da.

3. American motako azpiestazio itxia tentsio handiko kableak erabiliz, bai eraztun sarea bai terminala, energia hornidura modu malguarekin eta fidagarritasun handia duena.

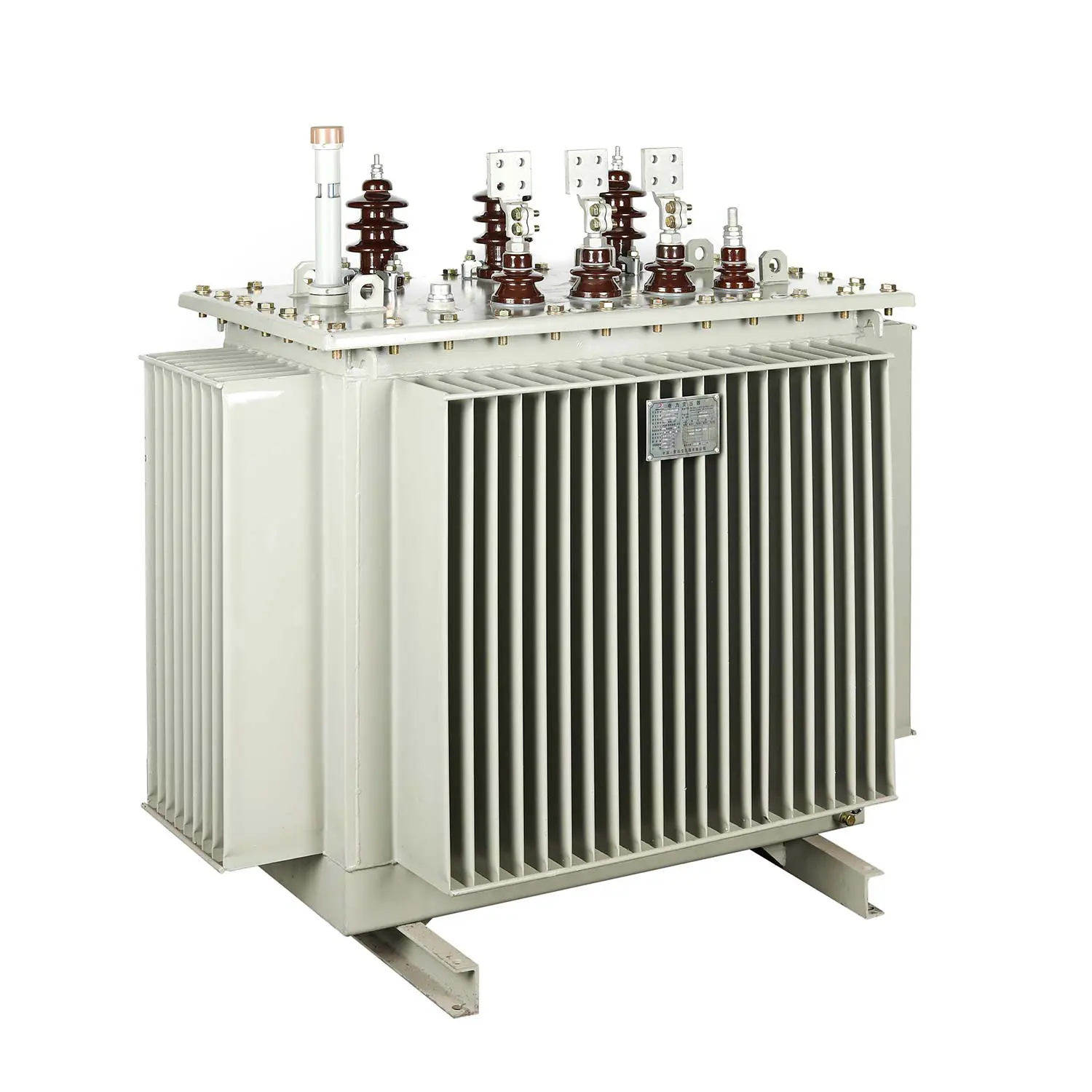

4. Transformadorearen errendimendu bikaina: galera baxua, zarata baxua eta tenperatura baxuko igoerak; Gainkargaren gaitasun sendoa, zirkuitu motzeko erresistentzia eta inpaktuarekiko erresistentzia.

5. Ezagutu beheko tentsio baxuko elikadurako eskakizunak, eskemaren arabera hautatuak edo zeure burua diseinatuta;

6. Bi kable-buru mota daude: 200a ukondoko entxufe eta 600 "t" motako kable konexio finko bat, biak erabat isolatutako zinka oxidoaren arrostorrarekin hornituta. 200a motako kablearen burua karga batekin konektatu eta deskonektatu daiteke eta etengailu isolatzailearen rola ere egin dezake.

● Fusible

American motako tentsio altuaren azpiestazio estatubatuarraren babes osoa babesten da seriearen babesarekin babesteko babesarekin eta plug-in metxa, printzipioz, ekonomikoa eta fidagarria da; Babeskopia babesteko metxa petrolio handiko tentsio handiko metxa da, etengabeko gaitasun handia duena. Transformadoreak barrutik huts egiten duenean, plug-in metxa bikoitzeko metxa du, eta horrek korrontearen eta tenperaturaren babes bikoitza eman dezake. Metxa bikoitza piztu ondoren, metxa muina gunean erraz ordezkatu daiteke.

● Egitura eta funtzionamendu sekuentzia

1. Diseinua

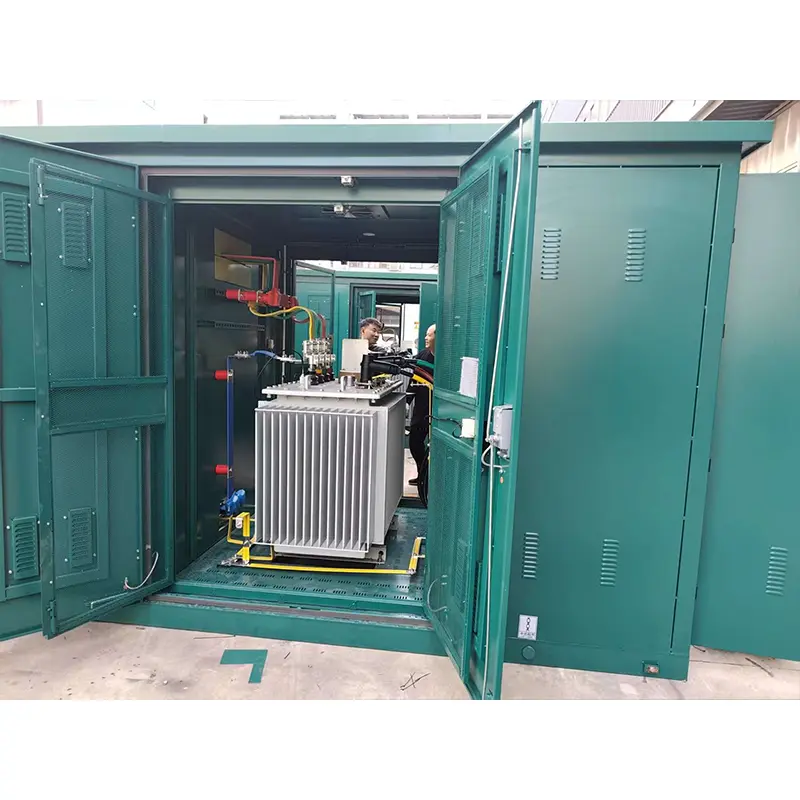

10 kv zbw-12 estatuaren forma eta egiturarako, ikus 2. irudia eta 3. irudia. Olio depositua bi zatitan banatuta dago: goiko aldea tentsio handiko olio depositua da eta beheko aldea transformadorearen olio depositua da. Bi zatiak elektrikoki lotuta daude, baina olioa blokeatuta dago. Diagrama eskemikoa 1. irudian agertzen da. "I" eta "i" lerroak begizta sareko elikagaiak dira, "ll" adarrak eraldatzaile adarrak dira, eta "V" tentsio baxuko irteera da. Azpiestazioa eraztunen hornidura-sistema eta sistema terminaletan erabil daiteke, eta bihurketa oso erosoa da. Linearen jarioa eta adar "lⅲ" adarra aldatzen da eraztun sarearen karga etengailua. Aldi berean, transformadorearen tentsio altuko alboetako sarrerako terminalak babes-babesaren fusibleak eta entxufak ditu, zirkuitu laburreko akatsak eta gainkargak eta adarraren babesa babesteko. Aldi berean, tentsio handiko pantailetako gailuak eta tximistaren atxiloketak ere instalatu daitezke. Transformadorearen tentsio baxuko muturra neurgailua eta tentsio baxuko zirkuitua etenik igaro ondoren irteera da.

● ZBW-12 amerikar motako estatubatuarren dimentsioak eta pisua

2. Babeskopia babesteko metxa

Seriean konektatuta dago Transformadorearen adarrean (ikus R1 eta R2 2. irudian) sorta osoko babeserako metxa osatzeko. Substazioaren barruan zirkuitu laburreko akatsak daudenean soilik kolpeak ematen ditu, beraz, putz egiteko probabilitatea oso baxua da. Goiko olio deposituan instalatuta dago, eta olio depositua ireki behar da eguneratu behar bada.

3. Plug-in Fuse

◆ Urtze-nukleoak sentikortasun bikoitza du (tenperatura eta korrontea), hau da, karga aldeak huts egiten duenean urtzen da (gainkarga edo gehiegizko tenperatura). Plug-in fusible eta babeskopia babesteko metxa erabiltzen da seriean, eta horrek sorta osoa korronte txikitik babestu dezake (hainbat aldiz) korronte handira (hamarnaka kiloko hainbat), eta maximoa hausteko korrontea 50kak da.

◆ Babeskopia metxa eta plug-in metxa sortzea zentzuzkoa da azpiestazio osoaren errendimenduan. Ikusi hurrengo taula fusibleen hautaketa jarraibideen zati bat 10kv American motako azpiestazio itxian soilik. Oharra: ez da egokia beste azpiestazio mota batzuetarako.
